2016 Lancia Ypsilon Návod k použití a údržbě (in Czech)

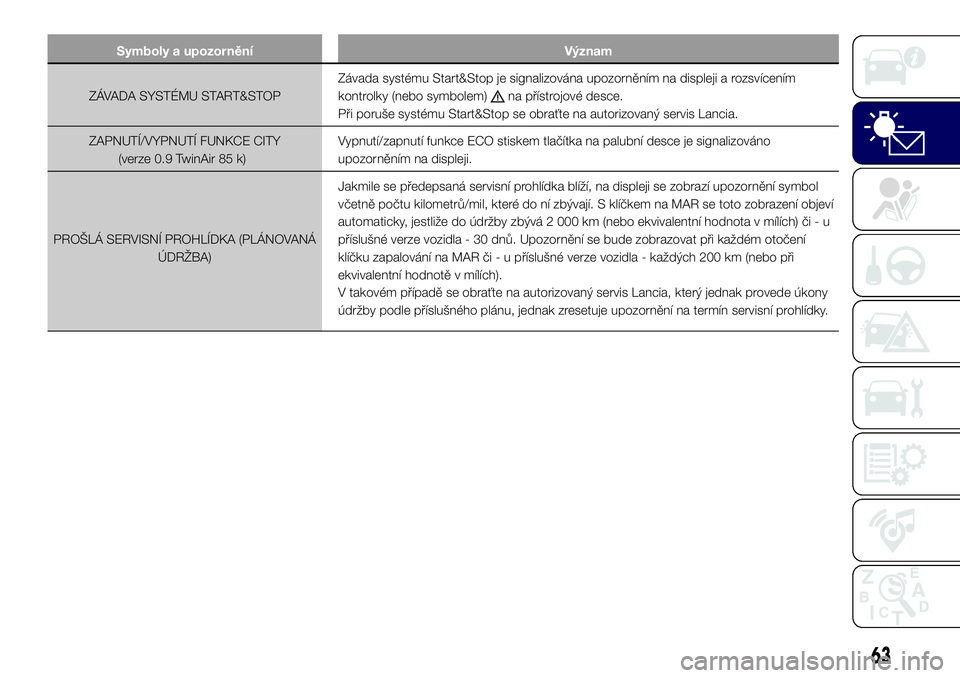

Symboly a upozornění Význam
ZÁVADA SYSTÉMU START&STOPZávada systému Start&Stop je signalizována upozorněním na displeji a rozsvícením
kontrolky (nebo symbolem)na přístrojové desce.
Při poruše systému Start&Stop se obraťte na autorizovaný servis Lancia.
ZAPNUTÍ/VYPNUTÍ FUNKCE CITY
(verze 0.9 TwinAir 85 k)Vypnutí/zapnutí funkce ECO stiskem tlačítka na palubní desce je signalizováno
upozorněním na displeji.
PROŠLÁ SERVISNÍ PROHLÍDKA (PLÁNOVANÁ
ÚDRŽBA)Jakmile se předepsaná servisní prohlídka blíží, na displeji se zobrazí upozornění symbol
včetně počtu kilometrů/mil, které do ní zbývají. S klíčkem na MAR se toto zobrazení objeví
automaticky, jestliže do údržby zbývá 2 000 km (nebo ekvivalentní hodnota v mílích) či - u
příslušné verze vozidla - 30 dnů. Upozornění se bude zobrazovat při každém otočení
klíčku zapalování na MAR či - u příslušné verze vozidla - každých 200 km (nebo při
ekvivalentní hodnotě v mílích).
V takovém případě se obraťte na autorizovaný servis Lancia, který jednak provede úkony
údržby podle příslušného plánu, jednak zresetuje upozornění na termín servisní prohlídky.
63

Symboly a upozornění Význam
UPOZORNĚNÍ OD PŘEVODOVKY DUAL
FUNCTION SYSTEMU verzí s převodovkou "Dual FuNction System" se na displeji mohou zobrazit následující
upozornění:
❒Výzva omezit řazení rychlostních stupňů.
❒Upozornění na nedostupnost manuálního režimu.
❒Upozornění na nedostupnost automatického režimu.
❒Upozornění na přehřátí spojky
❒Výzva k sešlápnutí brzdového pedálu.
❒Výzva k sešlápnutí brzdového pedálu - zpožděný start.
❒Výzva k sešlápnutí brzdového pedálu a opakování akce.
❒Upozornění na nedostupnost rychlostního stupně.
❒Upozornění na nedovolenou akci.
❒Výzva přestavit řadicí páku do N (neutrál).
64
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a pokyny
ohledně jejich správného používání.SYSTÉMY AKTIVNÍ
BEZPEČNOSTI ............................... 66
ASISTENČNÍ SYSTÉMY PŘI
ŘÍZENÍ ............................................ 69
SYSTÉMY NA OCHRANU
CESTUJÍCÍCH ................................. 71
BEZPEČNOSTNÍ PÁSY ................... 71
SYSTÉM SBR (SEAT BELT
REMINDER) .................................... 73
PŘEDPÍNAČE ................................. 74
OCHRANNÉ SYSTÉMY PRO DĚTI .. 76
SYSTÉM PŘÍDAVNÉ OCHRANY
(SRS) - AIRBAG .............................. 86
65

SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
Ve vozidle jsou následující systémy
aktivní bezpečnosti:
❒ABS (Anti-lock Braking System);
❒EBD (Electronic Brakingforce
Distribution);
❒MBA (Mechanical Brake Assist);
❒ESC (Electronic Stability Control);
❒HH (Hill Holder);
❒ASR (AntiSlip Regulation);
❒BA (Brake Assist);
❒MSR (Motor Schleppmoment
Regelung);
Fungování systémů je popsáno na
následujících stránkách.
SYSTÉM ABS (Anti-lock
Braking System)
Systém ABS je nedílnou součástí
brzdové soustavy, který na jakémkoli
povrchu vozovky a bez ohledu na
sílu brzdného účinku znemožní
při brzdění zablokování a tím smyk
kola/kol. Zaručí tak ovladatelnost
vozidla i při nouzovém brzdění.
UPOZORNĚNÍ Pro dosažení maximální
výkonnosti brzdné soustavy je nutné
období záběhu asi 500 km: během této
doby je vhodné nebrzdit příliš prudce,
opakovaně a dlouze.
Zásah systému
Řidič pozná zásah ABS podle mírného
pulzování brzdového pedálu
provázeného příznačným hlukem. To
znamená, že je nutno uzpůsobit
rychlost danému jízdnímu povrchu.
41) 42) 43) 44) 45) 46) 47) 48)
SYSTÉM EBD (Electronic
Brakingforce
Distribution)
Systém EBD umožňuje rozdělit brzdný
účinek mezi přední a zadní kola.
SYSTÉM MBA
(Mechanical brake
assist)
Jakmile systém, který se nedá vypnout,
detekuje nouzové brzdění (podle
rychlosti ovládání brzdového pedálu),
zajistí zvýšení hydraulického brzdného
tlaku, který se přidá k tlaku vyvinutému
řidičem na brzdový pedál, a umožní
tak rychlejší a silnější účinek celé
brzdové soustavy.
49)
SYSTÉM ESC (Electronic
Stability Control)
Je to systém řízení stability vozidla,
který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.Systém je schopen rozpoznat stavy,
které by mohly ohrozit stabilitu vozidla,
a automaticky začne diferencovaným
způsobem brzdit jednotlivá kola, aby
poskytl vozidlu stabilizující moment.
Systém ESC se zapne samočinně při
startování motoru a nelze jej vypnout.
Zásah systému
Je signalizován blikáním kontrolkyESC
na přístrojové desce: řidič je informován
o kritickém stavu vozidla z hlediska
stability a adheze.
50) 51) 52) 53) 54) 55)
SYSTÉM HH (Hill Holder)
Je nedílnou součástí systému ESC,
usnadňuje rozjezd do kopce;
automaticky se aktivuje v následujících
případech:
❒ve stoupání: vozidlo stojí na svahu se
sklonem větším než 5 %, motor je v
chodu, brzda je sešlápnutá a je zařazen
neutrál nebo jiná rychlost než
zpátečka;
❒v klesání: vozidlo stojí na vozovce z
kopce se sklonem více než 5 %, motor
je v chodu, brzda je sešlápnutá a je
zařazena zpátečka.
66
BEZPEČNOST

Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd, v
každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé
nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku. Během této fáze uvolnění je
možné slyšet typický zvuk
mechanického uvolnění brzd,
znamenající nadcházející pohyb vozidla.
UPOZORNĚNÍ Se zataženou parkovací
brzdou není Hill Holder zapnutý.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzdou, proto nesmíte opustit
vozidlo dříve než zatáhnete parkovací
brzdu, vypnete motor a zařadíte první
rychlostní stupeň tzn. než vozidlo
bezpečně zastavíte.
UPOZORNĚNÍ Se zataženou parkovací
brzdou není Hill Holder zapnutý. V
případě, že je zabrzděná parkovací
brzda a současně sešlápnete brzdový
pedál, systém Hill Holder se zapne jen v
případě, že parkovací brzdu odbrzdíte
dříve, než uvolníte brzdový pedál.
56)
SYSTÉM ASR (Antislip
Regulation)
Je nedílnou součástí systém ESC.
Samočinně zasahuje při proklouznutí
jednoho hnacího kola nebo obou
hnacích kol, při ztrátě přilnavosti na
mokrém povrchu (aquaplaning),
akceleraci na nesoudržném,
zasněženém nebo zledovatělém
povrchu atd.
Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:
❒při prokluzu obou hnacích kol
zaúčinkuje ASR snížením výkonu
přenášeného motorem;
❒při prokluzu jednoho hnacího kola
zaúčinkuje ASR automatickým
zabrzděním prokluzujícího kola.
Zapnutí / vypnutí systému ASR
ASR se zapne samočinně při každém
nastartování motoru.
Během jízdy lze vypnout a pak znovu
zapnout ASR tlačítkem ASR OFF obr.
47.
U některých verzí je zásah systému je
signalizován zobrazením příslušného
upozornění na displeji.Vypnutí ASR je signalizováno svícením
kontrolky v tlačítku ASR OFF a u
některých verzí i zobrazením
příslušného upozornění na displeji. Při
vypnutí ASR za jízdy se systém opět
automaticky zapne při dalším
nastartování motoru.
Při jízdě na zasněženém povrchu s
namontovanými sněhovými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
57) 58) 60) 60) 61) 62)
SYSTÉM BA (Brake
Assist)
Tento systém se nedá vypnout: jakmile
rozpozná nouzové brzdění (podle
rychlosti sešlápnutí brzdového pedálu),
umožní rychle zapůsobit na brzdovou
soustavu. Brzdový asistent se vypne při
závadě systému ESC.
47L0F0040C
67

SYSTÉM MSR (Motor
Schleppmoment
Regelung)
Je nedílnou součástí systému ABS,
zasahuje při prudkém přeřazení
dodáním momentu motoru: tím zabrání
nadměrnému unášení zadních kol,
jímž by zejména na povrchu se
sníženou adhezí mohlo vozidlo ztratit
stabilitu.
SYSTÉM HBA (Hydraulic
Brake Assist)
Je nedílnou součástí systému ESC.
Systém HBA je vyprojektovaný pro
optimalizaci brzdného účinku vozidla při
nouzovém brzdění.
Systém pozná nouzové brzdění
monitorováním rychlosti a síly sešlápnutí
brzdového pedálu a podle nich pak
aplikuje optimální tlak na brzdy. Tím lze
zkrátit zábrzdnou vzdálenost:
systémem HBA se tedy kompletuje
účinek systému ABS.
Pro maximální asistenci od systému
HBA je třeba sešlápnout brzdový pedál
velmi rychle; pro co nejlepší účinek
systému je třeba během brzdění pedál
sešlapovat nepřerušovaně, nikoli jej
střídavě sešlapovat a uvolňovat.
Tlak na pedál nesnižujte, dokud je třeba
brzdit.
Uvolněním brzdového pedálu se systém
HBA deaktivuje.
63) 64) 65) 66)
POZOR
41)ABS optimálně využívá dostupnou
adhezi, ale nedokáže ji zvýšit. Proto na
kluzkém jízdním povrchu jezděte opatrně a
zbytečně neriskujte.
42)Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co
nejkratší brzdnou dráhou v závislosti na
stavu jízdního povrchu.
43)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v
takovém stavu je třeba zpomalit a
přizpůsobit jízdu dané přilnavosti.
44)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
45)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
46)Schopnosti systému ABS nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
47)Pro správné fungování systému ABS je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a zejména
aby byly předepsaného typu a velikosti.48)ABS funguje i při případném použití
rezervního kola (je-li ve výbavě). V každém
případě je nutno mít na paměti, že je
rezervní kolo menší než normální
pneumatika, a proto má i menší přilnavost
než ostatní pneumatiky vozidla.
49)Při zásahu mechanického brzdového
asistenta může být slyšet hlučnost
systému. Toto chování je zcela normální.
Při brzdění držte brzdový pedál řádně
sešlápnutý.
50)Pro správné fungování systému ESC je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a
předepsaného typu a velikosti.
51)ESC funguje i po případném nasazení
rezervního kola. V každém případě je nutno
mít na paměti, že je dojezdové rezervní
kolo menší než normální pneumatika,
a proto má i menší přilnavost než ostatní
pneumatiky vozidla.
52)Výkony systému ESC nesmějí vést
řidiče k tomu, aby se vystavoval
zbytečnému a nepřiměřenému riziku. S
vozidlem je nutno za každých okolností
jezdit podle stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
53)Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
54)Systém ESC nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
68
BEZPEČNOST

55)Schopnosti systému ESC nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
56)Při stání na svahu s malým sklonem
(do 8 %), se zatíženým vozidlem nebo
připojeným přípojným vozidlem (je-li to
možné) se může stát, že se systém HH
neaktivuje. Vozidlo by pak mohlo popojet
dozadu a způsobit kolizi s jiným vozidlem či
předmětem Odpovědnost za bezpečnost
jízdy leží vždy a jen na řidiči.
57)Pro správné fungování systému ASR je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu, a zejména
aby byly předepsaného typu a velikosti.
58)ASR funguje i při případném použití
rezervního kola (je-li ve výbavě). V každém
případě je nutno mít na paměti, že je
rezervní kolo menší než normální
pneumatika, a proto má i menší přilnavost
než ostatní pneumatiky vozidla.
59)Systém ASR nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
60)Systém ASR nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
61)Schopnosti systému ASR nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.62)Výkony systému ASR nesmějí vést
řidiče k tomu, aby se vystavoval
zbytečnému a neospravedlnitelnému riziku.
S vozidlem je nutno za každých okolností
jezdit podle stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
63)Systém HBA zvýší přilnutí pneumatik k
vozovce jen v mezích daných fyzikálními
zákony. Proto jezděte opatrně v souladu se
stavem jízdního povrchu.
64)Systém HBA nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
65)Systém HBA slouží jako asistence při
řízení vozidla: za jízdy řidič nikdy nesmí
snížit pozornost. Odpovědnost za řízení a
jízdu nese vždy a jedině řidič.
66)Schopnosti systému HBA nesmíte
nikdy testovat nezodpovědným a
riskantním způsobem, jimž se ohrozí
bezpečnost řidiče, cestujících ve vozidle a
ostatních účastníků silničního provozu.ASISTENČNÍ
SYSTÉMY PŘI
ŘÍZENÍ
SYSTÉM iTPMS (indirect
Pressure Monitoring
System)
(u příslušné verze vozidla)
67) 68) 69) 70) 71) 72)Vozidlo lze vybavit systémem pro
sledování tlaku v pneumatikách
T.P.M.S. (Tyre Pressure Monitoring
System), který snímači otáček kol
monitoruje tlak v pneumatikách.
Systém upozorní řidiče na případnou
prázdnou pneumatiku/pneumatiky
rozsvícením kontrolky
na přístrojové
desce a příslušným upozorněním na
displeji.
Pokud je prázdná jen jedna
pneumatika, systém by měl ukázat i, o
kterou se přesně jedná, nicméně se
doporučuje překontrolovat pak tlak ve
všech čtyřech pneumatikách.
Systém nepozná hodnotu tlaku v
pneumatice, ale umí indikovat, že tlak v
některé pneumatice klesl pod určitou
hodnotu.
Tato signalizace se zobrazí i po vypnutí
a opětném nastartování motoru, dokud
neprovedete proceduru RESET.
69

Reset
U systém iTPMS musí nejdříve
proběhnout fáze "auto-adaptace" (jejíž
délka záleží na stylu jízdy a stavu
jízdního povrchu - optimální stav je jízda
v přímém směru rychlostí 80 km/h po
dobu alespoň 20 minut); fáze začne
provedením resetovací procedury.
Resetovací proceduru je nutno provést:
❒při každé změně tlaku v
pneumatikách;
❒při výměně byť jen jedné pneumatiky;
❒při záměně pneumatik z jedné strany
vozidla na druhou;
❒po namontování rezervního kola.
Před provedením resetu nahustěte
pneumatiky na jmenovité hodnoty tlaku
uvedené v tabulce tlaků huštění
pneumatik (viz "Kola" v kapitole
"Technické údaje").
Jestliže ve výše uvedených případech
neprovedete reset, může kontrolka
dávat falešné signalizace ohledně
jedné pneumatiky / několika pneumatik.
RESET se provede takto: se stojícím
vozidlem a klíčkem zapalování na MAR
v hlavním menu postupujte takto:
❒stiskněte krátce tlačítko
:na
displeji se zobrazí nápis Reset;
❒stiskem tlačítka
nebo
proveďte volbu (“Ano” nebo “Ne”);❒stiskněte krátce tlačítko
:na
displeji se zobrazí "Potvrdit";
❒stiskem tlačítka
nebo
proveďte volbu (“Ano” pro
provedení Resetu nebo “Ne” pro výstup
z obrazovky);
❒opětným delším stiskem tlačítka
se vrátíte na standardní obrazovku
nebo na hlavní menu podle toho, kde
jste se v menu právě nacházeli.
Po provedení resetu se na displeji
zobrazí upozornění “reset uložen”, které
znamená, že začala fáze samočinné
konfigurace, ozve se i zvuková
výstraha.
Jestliže samočinná konfigurace ITPMS
neproběhne správně, nezobrazí se
žádné upozornění ani se neozve
zvuková výstraha.
Provozní stavy
Systém je aktivní při rychlostech nad
V některých situacích, např. při
sportovním stylu jízdy, na jízdním
povrchu za určitého stavu (např. led,
sníh, nezpevněná vozovka…) může mít
signalizace současného vypuštění
několika pneumatik zpoždění nebo
může být jen částečná.Za určitých stavů (např. nesouměrně
naložené vozidlo k jedné straně, tažení
přípojného vozidla, poškozená nebo
sjetá pneumatika, použití rezervního
kola, sady "Fix&Go Automatic",
sněhových řetězů či pneumatik
odlišného typu na každé nápravě) může
systém dávat falešné signalizace nebo
se dočasně vypnout.
V případě, že se systém dočasně
vypne, bude kontrolka
blikat asi 75
sekund, a pak zůstane svítit; současně
se na displeji zobrazí příslušné
upozornění.
Toto upozornění se zobrazí i po vypnutí
a opětném nastartování motoru, pokud
nebude systém obnoven do řádného
provozního stavu.
POZOR
67)Jestliže systém signalizuje pokles tlaku
v určité pneumatice, doporučuje se
překontrolovat tlak ve všech čtyřech
pneumatikách.
68)Systém iTPMS nezbavuje řidiče
povinnosti kontrolovat tlak v pneumatikách
jednou za měsíc: nelze jej považovat za
systém nahrazující údržbu či zajišťující
bezpečnost.
70
BEZPEČNOST
15 km/h.
