2016 Lancia Ypsilon Návod k použití a údržbě (in Czech)

VERZE S KONFIGUROVATELNÝM MULTIFUNKČNÍM DISPLEJEM
A. Rychloměr B. Konfigurovatelný multifunkční displej C. Otáčkoměr D. Ukazatel hladiny paliva s kontrolkou rezervy E. Ukazatel
teploty chladicí kapaliny motoru s kontrolkou maximální teploty
POZOR
27)Pokud se ukazatel teploměru chladicí kapaliny dostane do červené zóny, okamžitě vypněte motor a obraťte se na autorizovaný servis
Lancia.
43L0F0418C
39

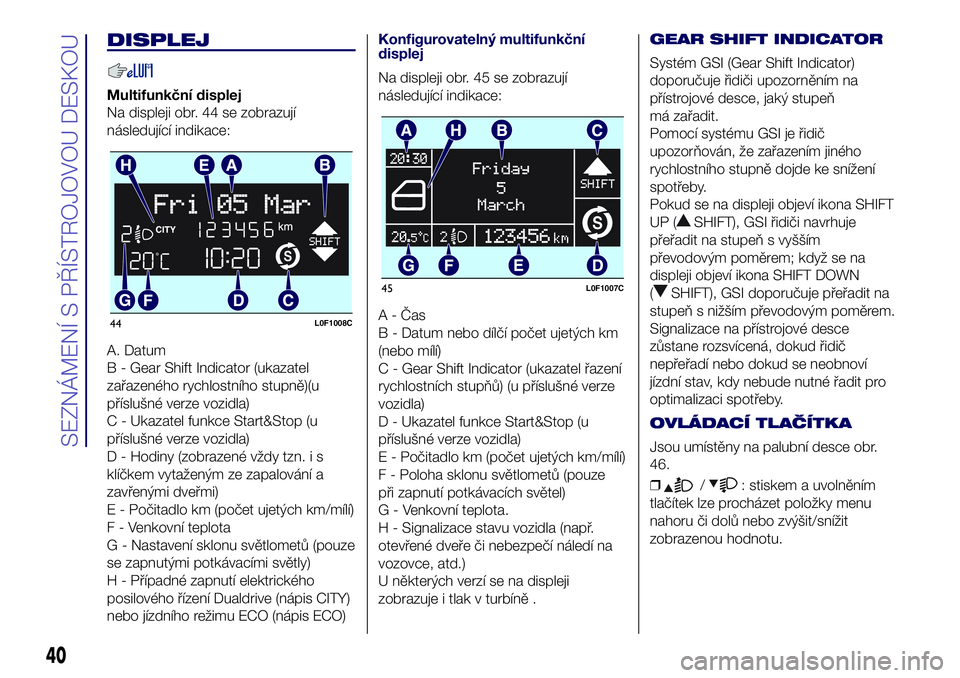

DISPLEJ
Multifunkční displej
Na displeji obr. 44 se zobrazují
následující indikace:
A. Datum
B - Gear Shift Indicator (ukazatel
zařazeného rychlostního stupně)(u
příslušné verze vozidla)
C - Ukazatel funkce Start&Stop (u
příslušné verze vozidla)
D - Hodiny (zobrazené vždy tzn. i s
klíčkem vytaženým ze zapalování a
zavřenými dveřmi)
E - Počitadlo km (počet ujetých km/mílí)
F - Venkovní teplota
G - Nastavení sklonu světlometů (pouze
se zapnutými potkávacími světly)
H - Případné zapnutí elektrického
posilového řízení Dualdrive (nápis CITY)
nebo jízdního režimu ECO (nápis ECO)
Konfigurovatelný multifunkční
displej
Na displeji obr. 45 se zobrazují
následující indikace:
A - Čas
B - Datum nebo dílčí počet ujetých km
(nebo mílí)
C - Gear Shift Indicator (ukazatel řazení
rychlostních stupňů) (u příslušné verze
vozidla)
D - Ukazatel funkce Start&Stop (u
příslušné verze vozidla)
E - Počitadlo km (počet ujetých km/mílí)
F - Poloha sklonu světlometů (pouze
při zapnutí potkávacích světel)
G - Venkovní teplota.
H - Signalizace stavu vozidla (např.
otevřené dveře či nebezpečí náledí na
vozovce, atd.)
U některých verzí se na displeji
zobrazuje i tlak v turbíně .
GEAR SHIFT INDICATOR
Systém GSI (Gear Shift Indicator)
doporučuje řidiči upozorněním na
přístrojové desce, jaký stupeň
má zařadit.
Pomocí systému GSI je řidič
upozorňován, že zařazením jiného
rychlostního stupně dojde ke snížení
spotřeby.
Pokud se na displeji objeví ikona SHIFT
UP (
SHIFT), GSI řidiči navrhuje
přeřadit na stupeň s vyšším
převodovým poměrem; když se na
displeji objeví ikona SHIFT DOWN
(
SHIFT), GSI doporučuje přeřadit na
stupeň s nižším převodovým poměrem.
Signalizace na přístrojové desce
zůstane rozsvícená, dokud řidič
nepřeřadí nebo dokud se neobnoví
jízdní stav, kdy nebude nutné řadit pro
optimalizaci spotřeby.
OVLÁDACÍ TLAČÍTKA
Jsou umístěny na palubní desce obr.
46.
❒
/: stiskem a uvolněním
tlačítek lze procházet položky menu
nahoru či dolů nebo zvýšit/snížit
zobrazenou hodnotu.
44L0F1008C
45L0F1007C
40
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

❒: krátký stisk: vstup do menu
a/nebo přechod na následující
obrazovku nebo potvrzení volby. Delším
stiskem se vrátíte na standardní
zobrazení.
NASTAVOVACÍ MENU
Menu obsahuje následující položky:
❒MENU
❒OSVĚTLENÍ
❒UPOZORNĚNÍ NA RYCHLOST
❒SOUMRAKOVÝ SENZOR (u příslušné
verze vozidla)
❒DEŠŤOVÝ SENZOR (u příslušné
verze vozidla)
❒AKTIVACE/ÚDAJE TRIP B
❒NASTAVENÍ ČASU
❒FORMÁT DATA
❒PRVNÍ STRANA (u příslušné verze
vozidla)
❒AUTOCLOSE❒MĚRNÁ JEDNOTKA
❒JAZYK
❒HLASITOST UPOZORNĚNÍ
❒HLASITOST TLAČÍTEK
❒VÝSTRAHA PÁSY
❒SERVICE
❒ČELNÍ AIRBAG
SPOLUCESTUJÍCÍHO (u příslušné
verze vozidla)
❒DENNÍ SVĚTLA
❒RESET PNEUMATIK
❒VÝSTUP Z MENU
Aktivace / deaktivace čelního a
bočního airbagu spolucestujícího
(u příslušné verze vozidla)
Tato funkce umožňuje zapnout/vypnout
airbag spolujezdce.
Postupujte takto:
❒stiskněte tlačítko
a potom, co se
na displeji zobrazí upozornění "Bag
pass,: off") (pro vypnutí) nebo "Bag
pass: ON) (pro zapnutí) airbag vypněte
nebo zapněte tlačítkem +
nebo
-
, pak opět stiskněte tlačítko
MODE
;
❒na displeji se zobrazí žádost o
potvrzení;
❒stiskem tlačítek
nebo
zvolte "ano" (potvrzení aktivace/
deaktivace) nebo "ne" (zrušení);❒stiskněte krátce tlačítko
, zobrazí
se potvrzující upozornění provedené
volby a vrátíte se na obrazovku menu.
Delším stiskem tlačítka se vrátíte na
standardní zobrazení bez uložení.
TRIP COMPUTER
S klíčkem na MAR umožní “Trip
computer” zobrazovat veličiny
provozních stavů vozidla.
Funkci tvoří dva oddělené itineráře
zvané “Trip A” a “Trip B”, tzn. že lze
nezávisle monitorovat dvě "kompletní
mise" (cesty) vozidla.
“Trip A” umožňuje zobrazovat
následující veličiny: "Dojezdová
autonomie", "Ujetá vzdálenost A",
"Průměrná spotřeba A", "Okamžitá
spotřeba A", "Průměrná rychlost A",
"Doba na cestě A (doba jízdy)".
Funkce “Trip B” umožňuje zobrazovat
následující údaje: "Dojezdová
autonomie B", "Průměrná spotřeba B",
"Průměrná rychlost B", "Doba na cestě
B (doba jízdy)".
Obě funkce se dají vynulovat (resetovat
- začátek nové mise).
Pro reset stiskněte a podržte stisknuté
tlačítko TRIP na pravém pákovém
přepínači u volantu.
Pozn.: Veličiny "Dojezd" a "Okamžitá
spotřeba" nelze vynulovat.
46L0F0414C
41

KONTROLKY A UPOZORNĚNÍ
OBECNÁ UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus lze u obou kategorií přerušit stiskem tlačítka
. Kontrolka na přístrojové desce
svítí do odstranění příčiny závady.
KONTROLKY A SYMBOLY NA PŘÍSTROJOVÉ DESCE
Kontrolky a symboly červené barvy
Kontrolka Význam
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Ve stojícím vozidle se kontrolka rozsvítí nepřerušovaně, jestliže nebude zapnutý bezpečnostní pás řidiče
nebo spolucestujícího (pokud spolucestující sedí ve vozidle).
Při jedoucím vozidle blikání kontrolky a zvuková výstraha signalizují chybějící zapnutí bezpečnostních pásů
předních sedadel.
Pro vypnutí zvukové výstrahy S.B.R.(Seat Belt Reminder) natrvalo se obraťte na autorizovaný servis Lancia.
Systém lze kdykoli znovu aktivovat v nastavovacím menu.
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená),(žlutá) aESC, znamená to
poruchu systému EBD nebo že tento systém není dostupný. V takovém případě by se prudkým brzděním
mohla předčasně zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy. U některých verzí se na
displeji zobrazí příslušné upozornění.
S nejvyšší opatrností jeďte bez prodlení do nejbližšího autorizovaného servisu Lancia a nechejte soustavu
zkontrolovat.
ZÁVADA ELEKTRICKÉHO POSILOVAČE "DUALDRIVE"
Otočením klíčku na MAR se kontrolka rozsvítí, ale po několika sekundách musí zhasnout.
Jestliže kontrolka (u některých verzí upozornění a symbol na displeji) zůstane svítit, nelze využívat účinek
posilovače, volantem lze sice točit, ale je nutno přitom vyvíjet daleko větší sílu. V tomto případě je nutno
vyhledat autorizovaný servis Lancia.
UPOZORNĚNÍ Za určitých okolností mohou kontrolku na přístrojové desce rozsvítit jevy, které nejsou
závislé na elektrickém posilovači. V takovém případě ihned zastavte vozidlo (pokud jelo), vypněte motor asi
na 20 sekund, a pak jej znovu nastartujte. Jestliže kontrolka (nebo u některých verzí upozornění a symbol
na displeji) zůstane svítit nepřerušovaně, vyhledejte autorizovaný servis Lancia.
UPOZORNĚNÍ Po odpojení baterie je třeba posilovač řízení inicializovat, což kontrolka signalizuje
rozsvícením. Pro inicializaci otočte volantem z jedné koncové polohy na druhou nebo jen ujeďte asi sto
metrů v přímém směru.
43

Kontrolka Význam
NEDOSTATEČNÉ DOBÍJENÍ BATERIE
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka (nebo symbol na displeji u verze s
konfigurovatelným multifunkčním displejem) na přístrojové desce rozsvítí, ale po nastartování motoru musí
zhasnout (při volnoběhu motoru je přípustné, aby kontrolka zhasla s krátkým zpožděním).
Jestliže kontrolka (nebo u některých verzí upozornění a symbol zobrazené na displeji) zůstane svítit
nepřerušovaně nebo bliká, obraťte se na autorizovaný servis Lancia.
PORUCHA SYSTÉMU AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Pokud kontrolka svítí nepřerušovaně (u některých verzí spolu s upozorněním a symbolem na displeji),
signalizuje závadu airbagové soustavy.
34) 35)
POZOR
34)Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. Airbagy nebo předpínače by se nemusely při nehodě aktivovat nebo by se v omezeném počtu případů mohly aktivovat
chybně. Než budete pokračovat v jízdě, kontaktujte autorizovaný servis Lancia a nechejte systém bez prodlení zkontrolovat.
35)Závada kontrolky
je signalizovaná podle verze rozsvícením symboluna displeji nebo blikáním kontrolky. V takovém případě by
kontrolkanemusela signalizovat případné závady zádržných systémů. Než budete pokračovat v jízdě, nechejte systém bez prodlení
zkontrolovat u autorizovaného servisu Lancia.
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
NÍZKÁ HLADINA BRZDOVÉ KAPALINY / ZABRZDĚNÁ PARKOVACÍ BRZDA
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v nádržce klesne pod minimum možným únikem z
okruhu U některých verzí se na displeji zobrazí příslušné upozornění.
36)
Zatažená parkovací brzda
Kontrolka (nebo symbol na displeji) se rozsvítí při zatažení parkovací brzdy.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí za jízdy, zkontrolujte, zda není zatažená parkovací brzda.
POZOR
36)Jestliže se kontrolka rozsvítí za jízdy, zastavte okamžitě vozidlo a kontaktuje autorizovaný servis Lancia.
45

Kontrolka Význam
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE/DEGRADOVANÝ MOTOROVÝ OLEJ
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po spuštění motoru musí zhasnout.
Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje, kontrolka se rozsvítí a na displeji se současně
zobrazí příslušné upozornění (u příslušné verze vozidla).
37)
POZOR
37)Pokud se kontrolkarozsvítí za jízdy (u některých verzí spolu s příslušným upozorněním na displeji), okamžitě vypněte motor a obraťte
se na autorizovaný servis Lancia.
46
