2016 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

627
Действия в непредвиденных случаях

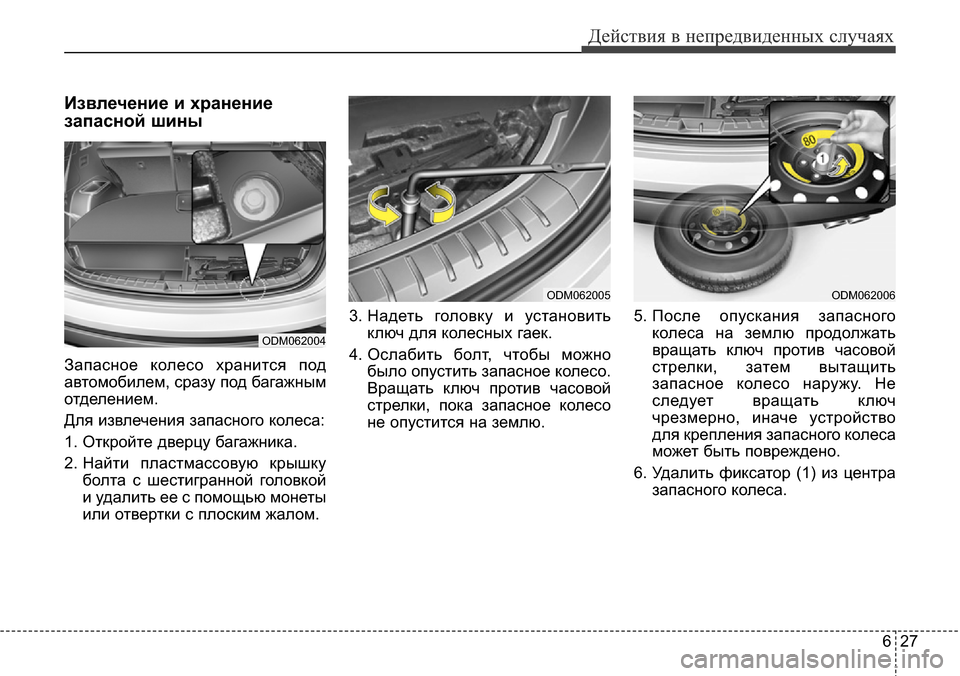

Извлечение и хранение
запасной шины
Запасное колесо хранится под
автомобилем, сразу под багажным
отделением.
Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найти пластмассовую крышку
болта с шестигранной головкой
и удалить ее с помощью монеты
или отвертки с плоским жалом.3. Надеть головку и установить
ключ для колесных гаек.
4. Ослабить болт, чтобы можно
было опустить запасное колесо.
Вращать ключ против часовой
стрелки, пока запасное колесо
не опустится на землю.5. После опускания запасного
колеса на землю продолжать
вращать ключ против часовой
стрелки, затем вытащить
запасное колесо наружу. Не
следует вращать ключ
чрезмерно, иначе устройство
для крепления запасного колеса
может быть повреждено.
6. Удалить фиксатор (1) из центра
запасного колеса.
ODM062006
ODM062004
ODM062005

Действия в непредвиденных случаях
28 6

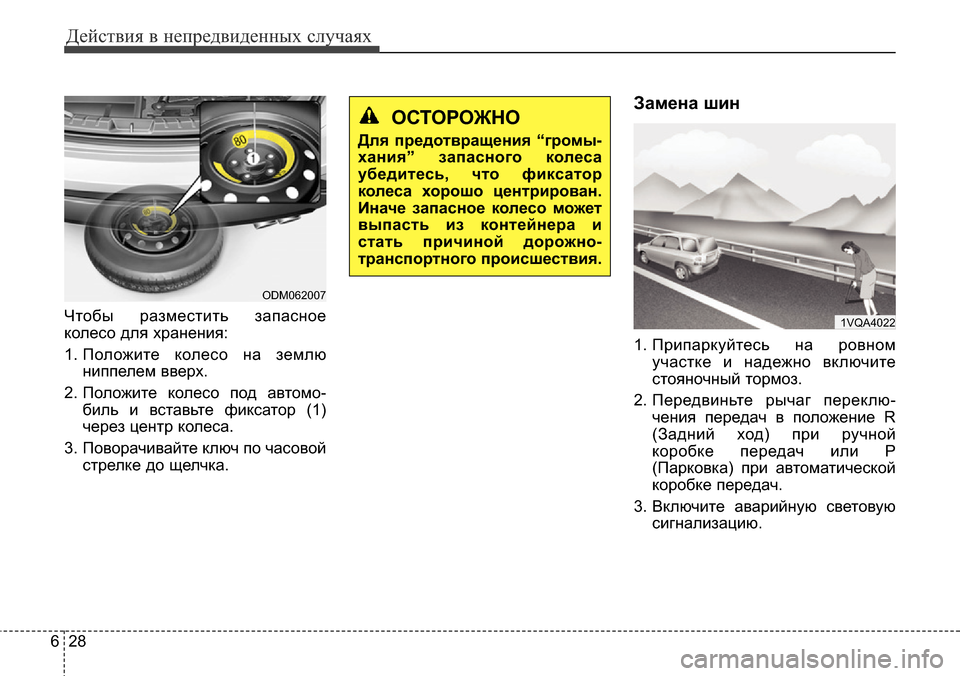

Чтобы разместить запасное
колесо для хранения:
1. Положите колесо на землю
ниппелем вверх.
2. Положите колесо под автомо-
биль и вставьте фиксатор (1)
через центр колеса.
3. Поворачивайте ключ по часовой
стрелке до щелчка.
Замена шин
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Передвиньте рычаг переклю-
чения передач в положение R
(Задний ход) при ручной
коробке передач или P
(Парковка) при автоматической
коробке передач.
3. Включите аварийную световую
сигнализацию.
ОСТОРОЖНО
Для предотвращения “громы-
хания” запасного колеса
убедитесь, что фиксатор
колеса хорошо центрирован.
Иначе запасное колесо может
выпасть из контейнера и
стать причиной дорожно
-
транспортного происшествия.
ODM062007
1VQA4022

629
Действия в непредвиденных случаях

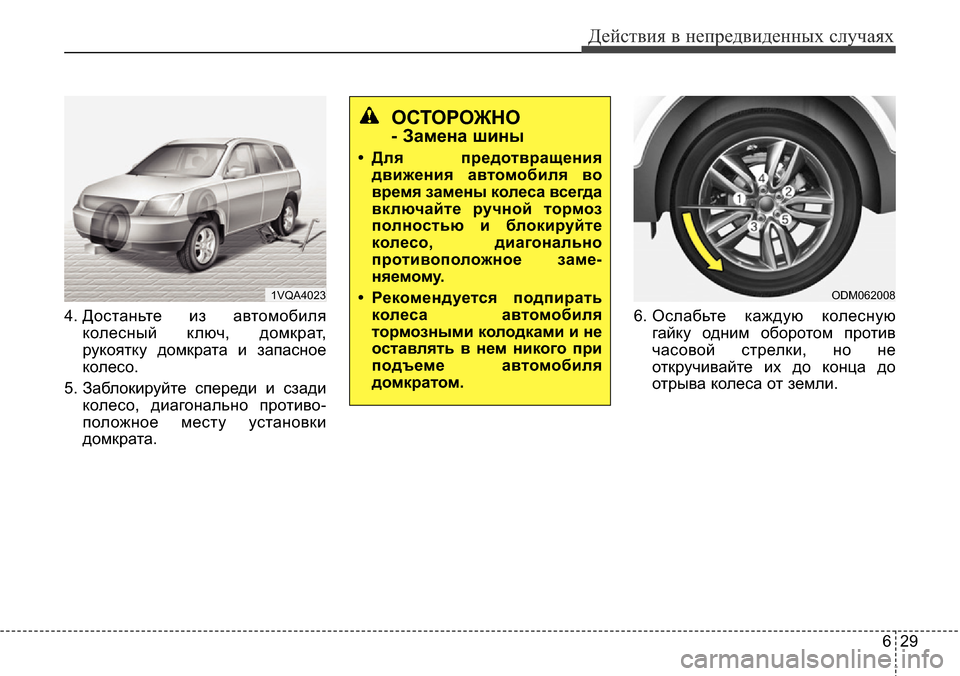

4. Достаньте из автомобиля
колесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.
5. Заблокируйте спереди и сзади
колесо, диагонально противо-
положное месту установки
домкрата. 6. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли.
ОСТОРОЖНО
- Замена шины
• Для предотвращения
движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме
-
няемому.
• Рекомендуется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
1VQA4023ODM062008

Действия в непредвиденных случаях
30 6
7. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.8. Вставив рукоятку домкрата и
поворачивая ее по часовой
стрелке, поднимайте
автомобиль до тех пор, пока
колесо не оторвется от земли.
Это расстояние составляет
примерно 30 мм (1,2 дюйма).
Перед тем как откручивать
колесные гайки, убедитесь в
устойчивости автомобиля и в
отсутствии возможностей его
передвижения или соскальзы-
вания.
ОСТОРОЖНО
- Место расположения
домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ
-
наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью автомобиля.
ODM062009ODM062010

631
Действия в непредвиденных случаях
9. Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки.10. Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной
посадке подергайте колеса,
затем снова как можно
сильнее затяните гайки
вручную.
11. Поворачивая колесный ключ
против часовой стрелки,
опустите автомобиль на
землю.
ОСТОРОЖНО
У колес могут быть острые
края. Чтобы не получить
тяжелую травму,
обращайтесь с ними
осторожно. Перед установкой
убедитесь в отсутствии
инородных тел на ступице
или на колесе (например,
грязи, смолы, гравия и т.д.),
что может помешать
прочному соединению колеса
со ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно
ослабление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав
-
томобилем. Это может
стать
причиной тяжелой травмы
или смерти.

Действия в непредвиденных случаях
32 6
Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты.
Затем дважды проверьте затяжку
каждой гайки. Затем дважды
проверьте затяжку каждой гайки.
После замены колес рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.Момент затяжки колесных гаек:
Колесо из стали и алюминиевого
сплава:
9 - 11 кгс м (65 - 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслужи-
вания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
ВНИМАНИЕ
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их
замене - гайки с метрической
резьбой и аналогичным
типом фаски. Установка
гайки с неметрической
резьбой на шпильку с
метрической резьбой, или
наоборот, не обеспечит
надежного соединения колеса
со ступицей и испортит
шпильку так, что ее нужно
будет заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
ODM062011

633
Действия в непредвиденных случаях
Для предотвращения
“громыхания” домкрата, рукоятки
домкрата, колесного ключа и
запасного колеса складывайте их
правильно.Важно - использование
компактного запасного колеса
(при наличии)
В комплектацию автомобиля
входит компактное запасное
колесо. Компактное запасное
колесо занимает меньше места,
чем колесо обычного размера. Это
колесо меньше обычного и
предназначено только для
временного использования.
Давление в шине компактного
запасного колеса должно быть 420
kПa (60 фунтов на кв. дюйм).
✽К СВЕДЕНИЮ
После установки запасного колеса
проверьте давление в его шине.
При необходимости отрегули-
руйте его до заданного значения.
ВНИМАНИЕ
• При использовании компа-
ктного запасного колеса
нужно ехать осторожно.
При первой возможности
компактное колесо нужно
заменить на подходящее
обычное колесо и обод.
• Не рекомендуется одновре
-
менно устанавливать
бол
ее одного компактного
запасного колеса на данный
автомобиль.
ОСТОРОЖНО
Уменьшенное запасное колесо
должно использоваться
только в случае повреждения
одного из основных колес.
Скорость автомобиля с
установленным уменьшенным
запасным колесом не должна
превышать 80 км/ч (50 миль/ч).
Поврежденное основное
колесо должно быть
отремонтировано или
заменено как можно скорее,
чтобы избежать поломки
запасного колеса, которая
может стать причиной травм
или гибели людей.
ОСТОРОЖНО
- Колесные шпильки
Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это может привести к
потере колеса, столкновению
и тяжелым травмам.
ОСТОРОЖНО
- Не отвечающее
требованиям
давление в шине
запасного колеса
Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули
-
руйте его до заданного
значения. Обратитесь к
разделу 8 “Шины и колеса”.

Действия в непредвиденных случаях
34 6
Соблюдайте следующие меры
предосторожности при исполь-
зовании компактного запасного
колеса:
• Ни при каких обстоятельствах не
превышайте скорость 80 км/ч (50
миль/ч); при более высокой
скорости можно испортить шину.
• Убедитесь, что ваша скорость
достаточно мала для
безопасного движения в данных
дорожных условиях. Любые
дорожные опасности, такие как
выбоины и осколки камней,
могут серьезно повредить
компактные запасные шины.
•Продолжительное
использование этой шины может
привести к ее выходу из строя,
потере управления автомобилем
и травмам.
• Не превышайте максимально
допустимую нагрузку и
грузоподъемность, указанную на
боковине шины компактного
запасного колеса.• Избегайте переезда через
препятствия. Диаметр
компактного запасного колеса
меньше диаметра обычного
колеса, поэтому дорожный
просвет уменьшается примерно
на 25 мм (1 дюйм), что опасно
повреждением автомобиля.
• Не мойте автомобиль с
установленным запасным
колесом в автоматической
автомойке.
• Не ставьте колесные цепи на
компактное запасное колесо. По
причине его меньшего размера
нельзя правильно установить
колесную цепь. Это может
повредить автомобиль и
привести к потере цепи.
• Нельзя устанавливать
компактное запасное колесо на
передний мост автомобиля, если
нужно будет ехать по
заснеженной или обледенелой
дороге.• Не используйте компактное
запасное колесо на каком-либо
другом автомобиле, потому что
оно предназначено именно для
Вашего автомобиля.
• Срок службы протектора на
компактном запасном колесе
короче, чем на обычном.
Регулярно осматривайте
компактное запасное колесо и
заменяйте изношенные шины
новыми такого же вида и
размера, смонтированными на
таких же дисках.
• Нельзя надевать временную
запасную шину на любые другие
колеса; также нельзя
использовать стандартные
шины, зимние шины, колпаки и
декоративные кольца на
временном запасном колесе. В
противном случае возможно
повреждение этих и других
частей автомобиля.
• Не используйте более одного
временного колеса од-
новременно.
• Нельзя ездить с прицепом, пока
установлено временное колесо.
