2016 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
178 4178 4

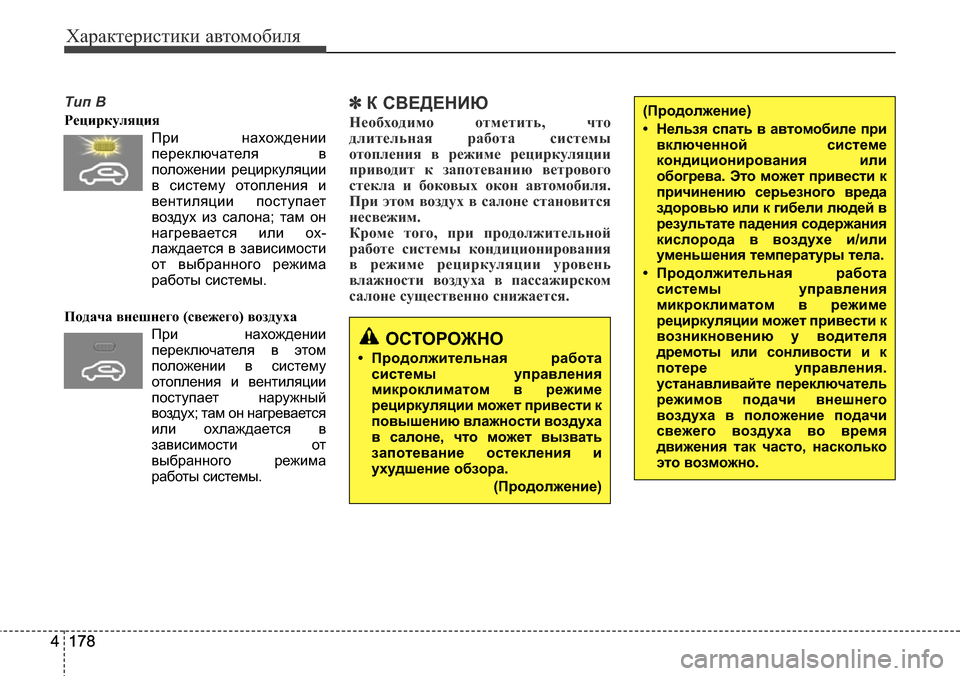

Tип B
Рециркуляция
При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или ох-
лаждается в зависимости
от выбранного режима
работы системы.
Подача внешнего (свежего) воздуха
При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагревается
или охлаждается в
зависимости от
выбранного режима
работы системы.✽К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.
ОСТОРОЖНО
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
(Продолжение)
(Продолжение)
• Нельзя спать в автомобиле при
включенной системе
кондиционирования или
обогрева. Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения содержания
кислорода в воздухе и/или
уменьшения температуры тела.
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.

4 179
Характеристики автомобиля
4 179

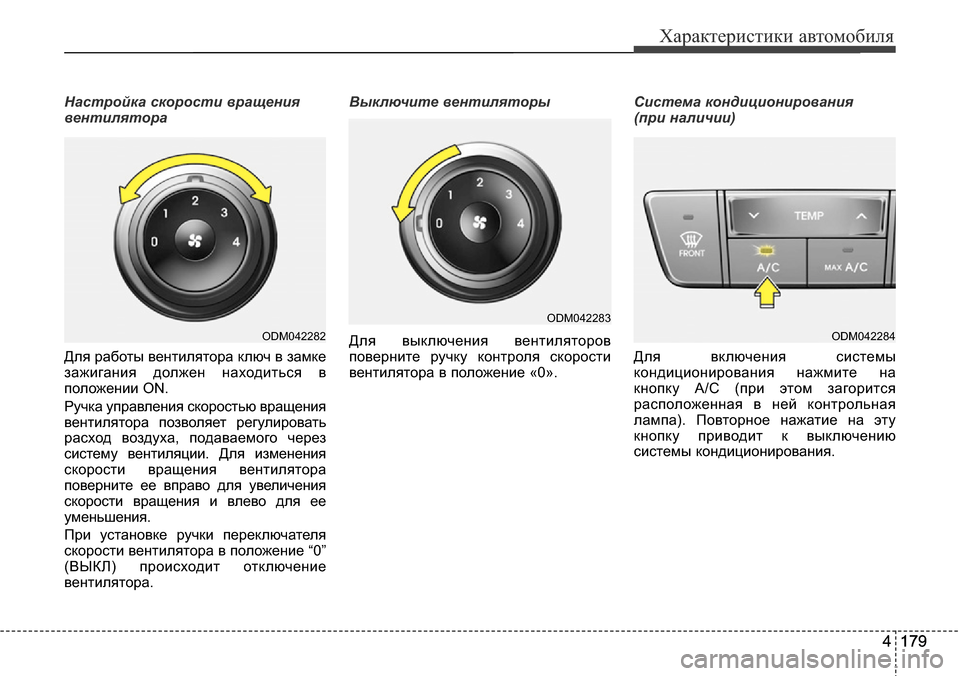

Настройка скорости вращения
вентилятора
Для работы вентилятора ключ в замке
зажигания должен находиться в
положении ON.
Ручка управления скоростью вращения
вентилятора позволяет регулировать
расход воздуха, подаваемого через
систему вентиляции. Для изменения
скорости вращения вентилятора
поверните ее вправо для увеличения
скорости вращения и влево для ее
уменьшения.
При установке ручки переключателя
скорости вентилятора в положение “0”
(ВЫКЛ) происходит отключение
вентилятора.Выключите вентиляторы
Для выключения вентиляторов
поверните ручку контроля скорости
вентилятора в положение «0».Система кондиционирования
(при наличии)
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа). Повторное нажатие на эту
кнопку приводит к выключению
системы кондиционирования.
ODM042284ODM042282
ODM042283

Характеристики автомобиля
180 4180 4Кондиционирование воздуха в
зоне сидений 3-го ряда
(при наличии)
Для включения системы управления
кондиционированием воздуха в зоне
сидений 3-го ряда выполните
следующие действия:
1. Нажмите кнопку
включения/выключения системы
кондиционирования воздуха в зоне
сидений 3-го ряда, расположенную
на панели передней системы климат-
контроля, и выберите требуемую
частоту вращения вентилятора
сидений 3-го ряда соответствующим
многопозиционным переключателем
(загорится индикатор на кнопке
включения/выключения).2. Для выключения системы управления
кондиционированием воздуха в зоне
сидений 3-го ряда еще раз нажмите
кнопку ее включения/выключения,
расположенную на панели передней
системы климат-контроля, или
установите многопозиционный
переключатель частоты вращения
вентилятора сидений 3-го ряда в
положение OFF (ВЫКЛ) (индикатор на
кнопке включения/выключения
системы не горит).
Работа системы
Вентиляция
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов
подачи воздуха в положение подачи
внешнего (свежего) воздуха.
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения
вентилятора по своему усмотрению.
Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов
подачи воздуха в положение подачи
внешнего (свежего) воздуха.
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения
вентилятора по своему усмотрению.
5. При необходимости обогрева с
понижением влажности воздуха
включите кондиционер (при наличии).
• При запотевании ветрового стекла
установите ручку управления режимом
в положение или .
ODM042296

4 181
Характеристики автомобиля
4 181
Советы по эксплуатации
• Для предотвращения попадания в
салон пыли или неприятных запахов
через систему вентиляции следует
временно установить переключатель
режимов подачи воздуха в положение
рециркуляции. Обязательно верните
регулятор в положение подачи
внешнего воздуха, когда источник
раздражения окажется позади, чтобы
в машину попадал свежий воздух. Тем
самым будет обеспечено сохранение
внимательности водителя и удобных
условий для его работы.
• Забор воздуха для системы
отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и прочими
посторонними предметами.
• Для предупреждения запотевания
лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.Система кондиционирования
(при наличии)
Системы кондиционирования воздуха
HYUNDAI заправлены экологически
безопасным хладагентом.*
1. Запустите двигатель. Нажмите
кнопку кондиционера.
2. Установите режим в положение .
3. Установите регулятор притока
воздуха в положение для подачи
наружного воздуха или рециркуляции.
4. Установите наиболее комфортную
скорость вентилятора и температуру.
*: В зависимости от действующих на
момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a или
R-1234yf. Узнать, какой именно
хладагент для кондиционера
используется на данном транспортном
средстве можно по этикетке под
капотом. Более подробная
информация о месте расположения
этикетки с указанием хладагента
кондиционера приводится в разделе 8.ВНИМАНИЕ
• Для обеспечения правильного и
безопасного функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным
контуром должны
выполняться в хорошо
вентилируемом месте.
• Для ремонта или замены
испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного автомобиля.
Новые испарители MAC должны
быть сертифицированы и
иметь соответствующую
маркировку, как отвечающие
требованиям стандарта SAE
J2842.

Характеристики автомобиля
182 4182 4
✽ К СВЕДЕНИЮ
• При включенной системе
кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры моторного масла при
движении на подъемах, в плотном
потоке и при высокой температуре
наружного воздуха. Работа системы
кондиционирования воздуха может
вызвать перегрев двигателя. При
перегреве двигателя оставьте
включенным вентилятор, но
выключите систему
кондиционирования.
• При открытии окон во влажную
погоду включенная система
кондиционирования может
вызывать образование капель воды
внутри салона. Так как капли воды
в большом количестве могут
повредить электрическое
оборудование, систему
кондиционирования можно
включать только при закрытых
окнах.
Советы по эксплуатации системы
кондиционирования
• Если автомобиль был припаркован
в солнечном месте в жаркую погоду,
откройте на короткое время окна
для того чтобы из салона
улетучился горячий воздух.
• Для устранения запотевания окон в
дождливую и влажную погоду
используйте систему
кондиционирования воздуха.
• При работе системы
кондиционирования воздуха иногда
может наблюдаться незначительное
изменение частоты вращения
двигателя, вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной
производительности системы
кондиционирования включайте ее
хотя бы раз в месяц.• При использовании системы
кондиционирования на земле под
автомобилем (под сиденьем
пассажира) можно обнаружить капли
(или даже лужу) чистой воды. Это
нормально для работы системы.
• Работа системы кондиционирования
при включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести воздуха
внутри салона.
• В режиме охлаждения иногда можно
заметить туманные потоки воздуха
из-за быстрого охлаждения и
влажности приточного воздуха. Это
нормально для работы системы.

4 183
Характеристики автомобиля
4 183 Фильтр системы климат-
контроля
Воздушный фильтр климат-контроля
установлен за перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным воздухом
через систему кондиционирования. С
течением времени фильтр забивается,
что вызывает уменьшение воздушного
потока через вентиляционные каналы
и, как следствие, к скоплению влаги на
внутренней поверхности ветрового
стекла даже при выборе режима
поступления наружного (свежего)
воздуха.В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для замены фильтра
системы климат-контроля.
✽ К СВЕДЕНИЮ
• Производите замену воздушного
фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и неровные
дороги) воздушный фильтр климат-
контроля необходимо проверять и
заменять чаще.
• В случае резкого снижения расхода
воздуха рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
Фактический хладагент
кондиционера
❈Этикетка на вашем автомобиле
может отличаться от показанной на
рисунке.
1LDA5047 Внешний
воздух
Подача воздуха
в режиме
рециркуляции
Фильтр системы
управления микро-климатомВентилят
ор
ИспарительОтопитель
ODMECL2006
ODMECL2007 ■Пример
Tип B
Tип A

Характеристики автомобиля
184 4184 4
Этикетка хладагента кондиционера
Условные обозначения на этикетке
хладагента кондиционера:
1. Класс хладагента
2. Количество хладагента
3. Класс хладагента компрессора
Узнать, какой именно хладагент
кондиционера используется на
данном автомобиле, можно по
этикетке под капотом. Более
подробная информация о месте
расположения этикетки хладагента
кондиционера приводится в разделе 8.Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-134a*
Поскольку хладагент
находится под очень
высоким давлением, к
обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.

4 185
Характеристики автомобиля
4 185
*: В зависимости от действующих на
момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-1234yf*
Поскольку хладагент
находится под очень
высоким давлением и
способен
воспламеняться, к
обслуживанию
системы
кондиционирования
воздуха должен
допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.
