2016 Hyundai Ioniq 아이오닉 AE - 사용 설명서 (in Korean)

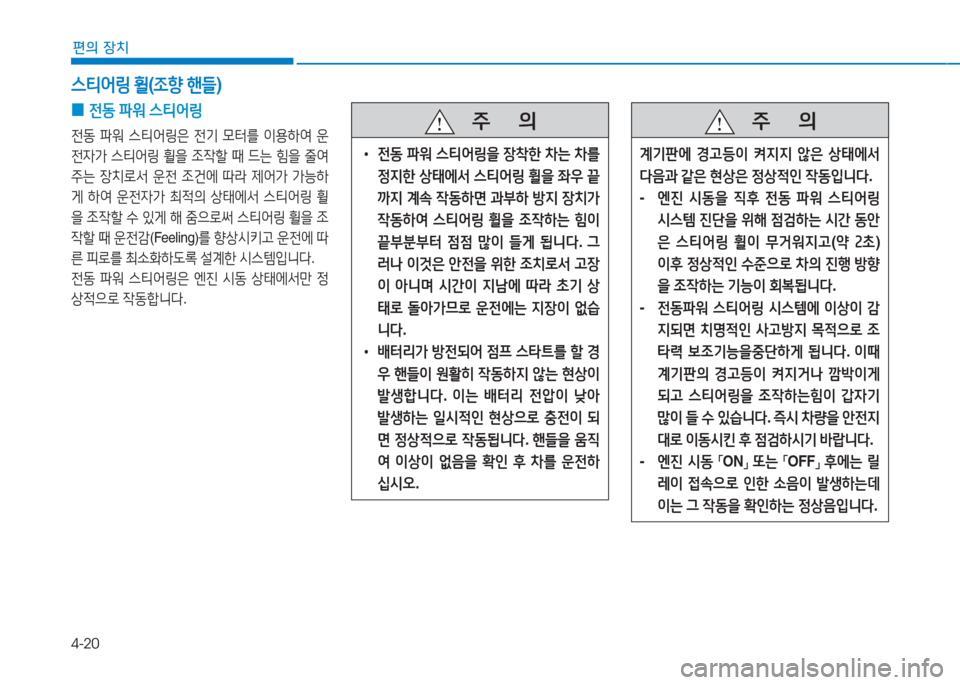

4-20
편의 장치
0전동 파워 스티어링
전동 파워 스티어링은 전기 모터를 이용하여 운
전자가 스티어링 휠을 조작할 때 드는 힘을 줄여
주는 장치로서 운전 조건에 따라 제어가 가능하
게 하여 운전자가 최적의 상태에서 스티어링 휠
을 조작할 수 있게 해 줌으로써 스티어링 휠을 조
작할 때 운전감(Feeling)를 향상시키고 운전에 따
른 피로를 최소화하도록 설계한 시스템입니다.
전동 파워 스티어링은 엔진 시동 상태에서만 정
상적으로 작동합니다.
스티어링 휠(조향 핸들)
주 의
•전동 파워 스티어링을 장착한 차는 차를
정지한 상태에서 스티어링 휠을 좌우 끝
까지 계속 작동하면 과부하 방지 장치가
작동하여 스티어링 휠을 조작하는 힘이
끝부분부터 점점 많이 들게 됩니다. 그
러나 이것은 안전을 위한 조치로서 고장
이 아니며 시간이 지남에 따라 초기 상
태로 돌아가므로 운전에는 지장이 없습
니다.
•배터리가 방전되어 점프 스타트를 할 경
우 핸들이 원활히 작동하지 않는 현상이
발생합니다. 이는 배터리 전압이 낮아
발생하는 일시적인 현상으로 충전이 되
면 정상적으로 작동됩니다. 핸들을 움직
여 이상이 없음을 확인 후 차를 운전하
십시오.
주 의
계기판에 경고등이 켜지지 않은 상태에서
다음과 같은 현상은 정상적인 작동입니다.
- 엔진 시동을 직후 전동 파워 스티어링
시스템 진단을 위해 점검하는 시간 동안
은 스티어링 휠이 무거워지고(약 2초)
이후 정상적인 수준으로 차의 진행 방향
을 조작하는 기능이 회복됩니다.
- 전동파워 스티어링 시스템에 이상이 감
지되면 치명적인 사고방지 목적으로 조
타력 보조기능을중단하게 됩니다. 이때
계기판의 경고등이 켜지거나 깜박이게
되고 스티어링을 조작하는힘이 갑자기
많이 들 수 있습니다. 즉시 차량을 안전지
대로 이동시킨 후 점검하시기 바랍니다.
- 엔진 시동 「ON」 또는 「OFF」 후에는 릴
레이 접속으로 인한 소음이 발생하는데
이는 그 작동을 확인하는 정상음입니다.

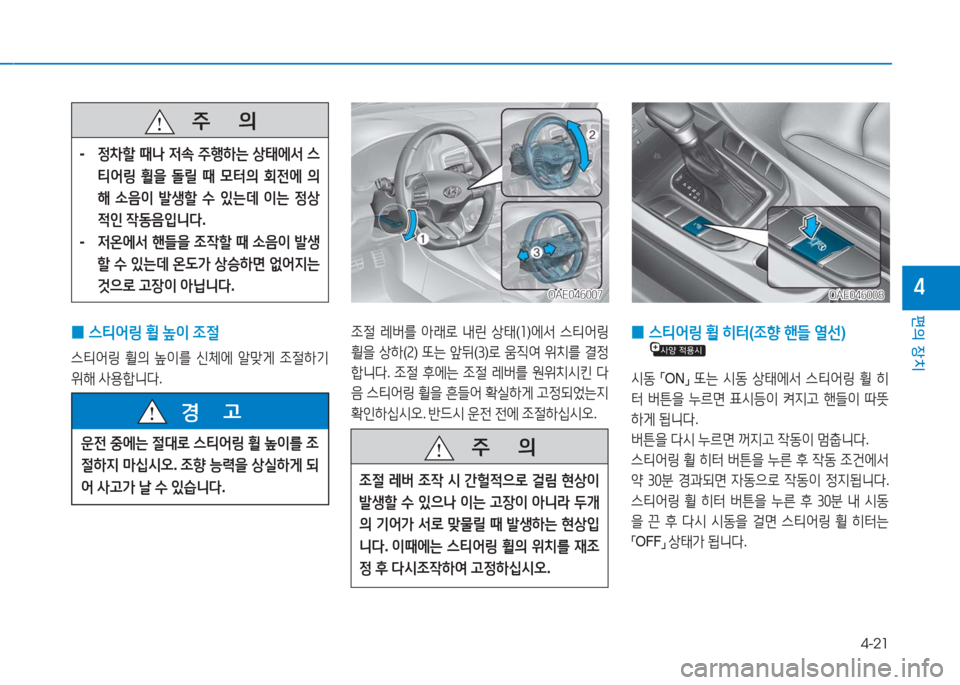

4-21
편의 장치
4
주 의
- 정차할 때나 저속 주행하는 상태에서 스
티어링 휠을 돌릴 때 모터의 회전에 의
해 소음이 발생할 수 있는데 이는 정상
적인 작동음입니다.
- 저온에서 핸들을 조작할 때 소음이 발생
할 수 있는데 온도가 상승하면 없어지는
것으로 고장이 아닙니다.
0스티어링 휠 높이 조절
스티어링 휠의 높이를 신체에 알맞게 조절하기
위해 사용합니다.
OAE046007OAE046007
조절 레버를 아래로 내린 상태(1)에서 스티어링
휠을 상하(2) 또는 앞뒤(3)로 움직여 위치를 결정
합니다. 조절 후에는 조절 레버를 원위치시킨 다
음 스티어링 휠을 흔들어 확실하게 고정되었는지
확인하십시오. 반드시 운전 전에 조절하십시오.
운전 중에는 절대로 스티어링 휠 높이를 조
절하지 마십시오. 조향 능력을 상실하게 되
어 사고가 날 수 있습니다.
경 고
주 의
조절 레버 조작 시 간헐적으로 걸림 현상이
발생할 수 있으나 이는 고장이 아니라 두개
의 기어가 서로 맞물릴 때 발생하는 현상입
니다. 이때에는 스티어링 휠의 위치를 재조
정 후 다시조작하여 고정하십시오.
OAE046008OAE046008
0 스티어링 휠 히터(조향 핸들 열선)
시동 「ON」 또는 시동 상태에서 스티어링 휠 히
터 버튼을 누르면 표시등이 켜지고 핸들이 따뜻
하게 됩니다.
버튼을 다시 누르면 꺼지고 작동이 멈춥니다.
스티어링 휠 히터 버튼을 누른 후 작동 조건에서
약 30분 경과되면 자동으로 작동이 정지됩니다.
스티어링 휠 히터 버튼을 누른 후 30분 내 시동
을 끈 후 다시 시동을 걸면 스티어링 휠 히터는
「OFF」 상태가 됩니다.

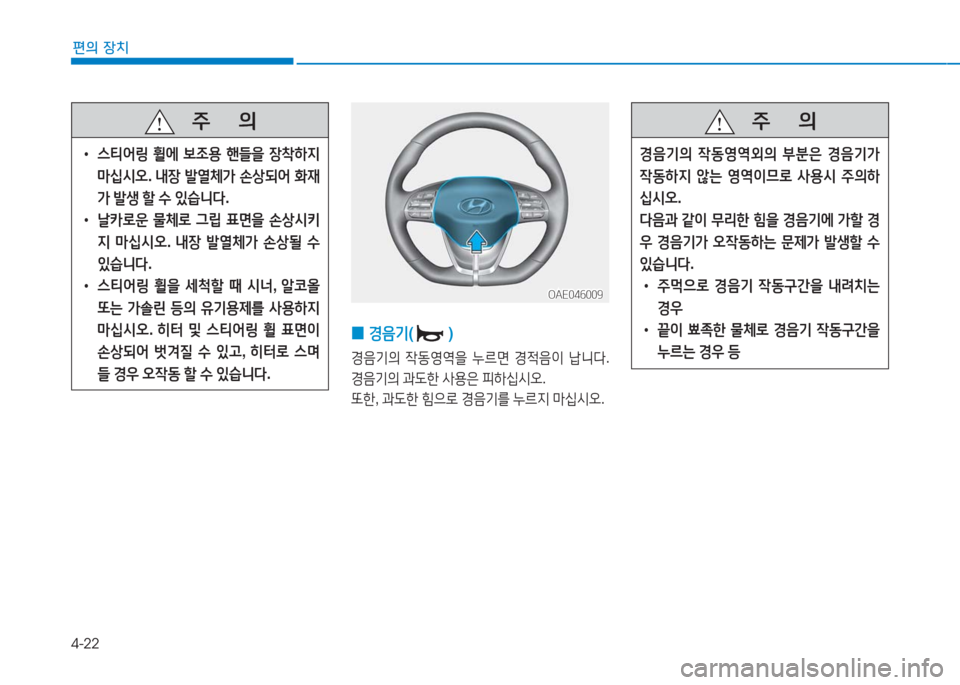

4-22
편의 장치
주 의
•스티어링 휠에 보조용 핸들을 장착하지
마십시오. 내장 발열체가 손상되어 화재
가 발생 할 수 있습니다.
•날카로운 물체로 그립 표면을 손상시키
지 마십시오. 내장 발열체가 손상될 수
있습니다.
•스티어링 휠을 세척할 때 시너, 알코올
또는 가솔린 등의 유기용제를 사용하지
마십시오. 히터 및 스티어링 휠 표면이
손상되어 벗겨질 수 있고, 히터로 스며
들 경우 오작동 할 수 있습니다.
0경음기()
경음기의 작동영역을 누르면 경적음이 납니다.
경음기의 과도한 사용은 피하십시오.
또한, 과도한 힘으로 경음기를 누르지 마십시오.
OAE046009OAE046009
주 의
경음기의 작동영역외의 부분은 경음기가
작동하지 않는 영역이므로 사용시 주의하
십시오.
다음과 같이 무리한 힘을 경음기에 가할 경
우 경음기가 오작동하는 문제가 발생할 수
있습니다.
•주먹으로 경음기 작동구간을 내려치는
경우
•끝이 뾰족한 물체로 경음기 작동구간을
누르는 경우 등

4-23
편의 장치
4
미러
0실내 미러
뒷유리를 통해 들어오는 시야의 중앙이 보이도
록 실내 미러를 조절하십시오.
•좌석 뒤에 좌석보다 높은 물건을 놓아두
지 마십시오. 후방 시야를 방해할 수 있
고 급정차나 충돌 시 앞으로 튀어나와
위험합니다.
•실내 미러를 개조하거나 와이드 미러 등
을 장착하지 마십시오. 에어백 작동, 차
량 충돌시 심하게 다칠 수 있습니다.
경 고
OAE046010OAE046010
▶주·야 변환 실내 미러
주행 전 주·야 변환 레버가 주간 위치에 있는
상태에서 실내 미러의 각도를 조절하십시오.
야간 주행 시 주·야 변환레버를 운전자 방향
으로 당기면 뒷차량의 전조등 불빛으로 인한
눈부심을 줄일 수 있습니다.
야간 위치에서는 빛 비춤이 감소되어 거울의
선명도가 떨어지게되므로 유의하십시오.
주간주간
야간야간
주주··야 변환 레버야 변환 레버
▶전자 감응식 실내 미러(ECM)
야간 주행시에 뒷차의 전조등에 의해 실내 미
러에 들어오는 빛을 센서로 자동 감지하여 미
러의 반사율을 자동으로 낮추어 운전자의 눈
부심을 감소시키는 장치입니다.
※ ECM은 Electrochromic Mirror 의 약자입니다.

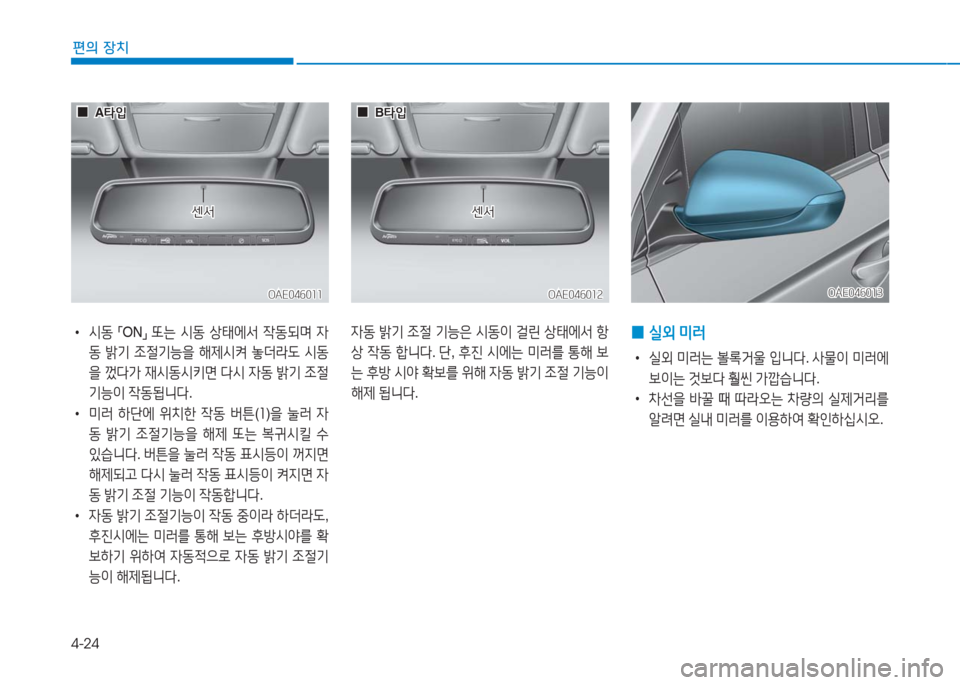

4-24
편의 장치
OAE046011OAE046011
00A타입A타입
자동 밝기 조절 기능은 시동이 걸린 상태에서 항
상 작동 합니다. 단, 후진 시에는 미러를 통해 보
는 후방 시야 확보를 위해 자동 밝기 조절 기능이
해제 됩니다.
OAE046012OAE046012
00B타입B타입
• 시동 「ON」 또는 시동 상태에서 작동되며 자
동 밝기 조절기능을 해제시켜 놓더라도 시동
을 껐다가 재시동시키면 다시 자동 밝기 조절
기능이 작동됩니다.
• 미러 하단에 위치한 작동 버튼(1)을 눌러 자
동 밝기 조절기능을 해제 또는 복귀시킬 수
있습니다. 버튼을 눌러 작동 표시등이 꺼지면
해제되고 다시 눌러 작동 표시등이 켜지면 자
동 밝기 조절 기능이 작동합니다.
• 자동 밝기 조절기능이 작동 중이라 하더라도,
후진시에는 미러를 통해 보는 후방시야를 확
보하기 위하여 자동적으로 자동 밝기 조절기
능이 해제됩니다.
센서센서센서센서
OAE046013OAE046013
0실외 미러
•실외 미러는 볼록거울 입니다. 사물이 미러에
보이는 것보다 훨씬 가깝습니다.
•차선을 바꿀 때 따라오는 차량의 실제거리를
알려면 실내 미러를 이용하여 확인하십시오.

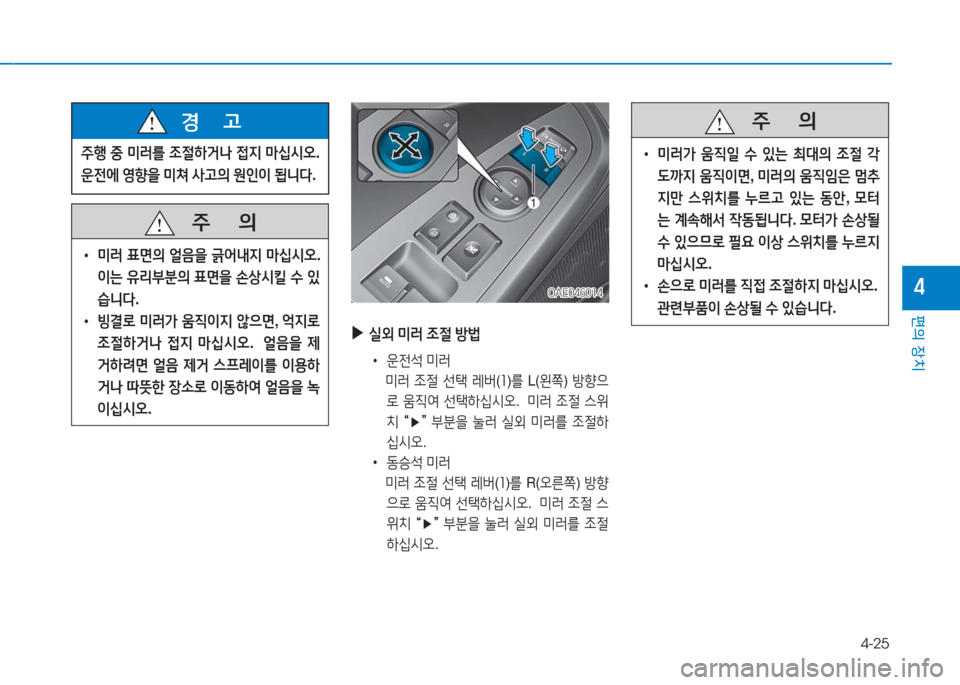

4-25
편의 장치
4
▶실외 미러 조절 방법
•운전석 미러
미러 조절 선택 레버(1)를 L(왼쪽) 방향으
로 움직여 선택하십시오. 미러 조절 스위
치 “▶” 부분을 눌러 실외 미러를 조절하
십시오.
•동승석 미러
미러 조절 선택 레버(1)를 R(오른쪽) 방향
으로 움직여 선택하십시오. 미러 조절 스
위치 “▶” 부분을 눌러 실외 미러를 조절
하십시오.
주행 중 미러를 조절하거나 접지 마십시오.
운전에 영향을 미쳐 사고의 원인이 됩니다.
경 고
주 의
•미러 표면의 얼음을 긁어내지 마십시오.
이는 유리부분의 표면을 손상시킬 수 있
습니다.
•빙결로 미러가 움직이지 않으면, 억지로
조절하거나 접지 마십시오. 얼음을 제
거하려면 얼음 제거 스프레이를 이용하
거나 따뜻한 장소로 이동하여 얼음을 녹
이십시오.
OAE046014OAE046014
주 의
•미러가 움직일 수 있는 최대의 조절 각
도까지 움직이면, 미러의 움직임은 멈추
지만 스위치를 누르고 있는 동안, 모터
는 계속해서 작동됩니다. 모터가 손상될
수 있으므로 필요 이상 스위치를 누르지
마십시오.
•손으로 미러를 직접 조절하지 마십시오.
관련부품이 손상될 수 있습니다.

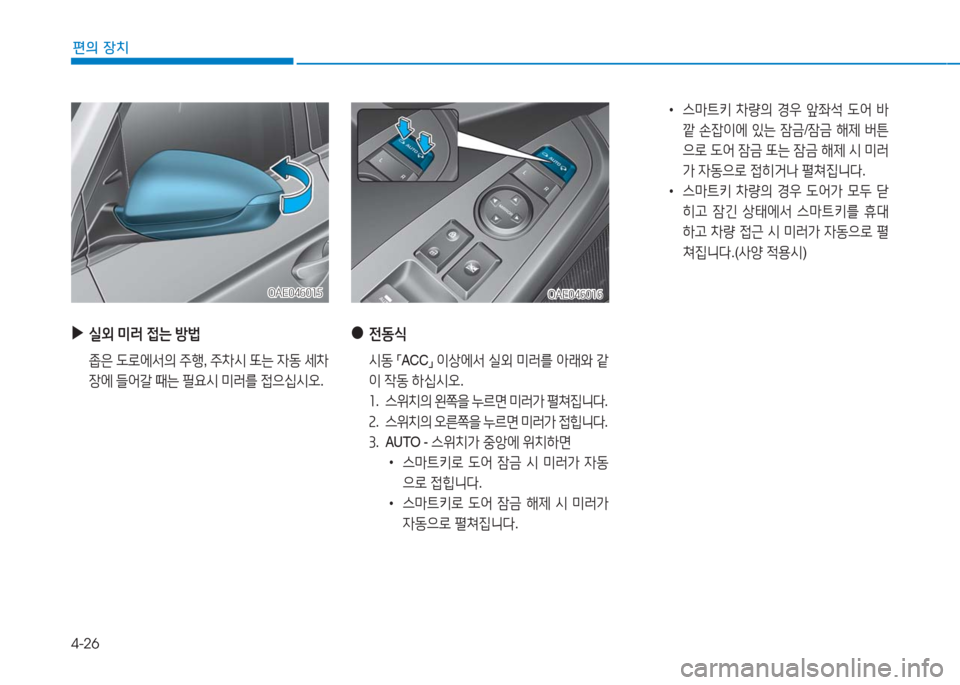

4-26
편의 장치
OAE046015OAE046015
▶실외 미러 접는 방법
좁은 도로에서의 주행, 주차시 또는 자동 세차
장에 들어갈 때는 필요시 미러를 접으십시오.
●전동식
시동 「ACC」 이상에서 실외 미러를 아래와 같
이 작동 하십시오.
1. 스위치의 왼쪽을 누르면 미러가 펼쳐집니다.
2. 스위치의 오른쪽을 누르면 미러가 접힙니다.
3. AU TO - 스위치가 중앙에 위치하면
•스마트키로 도어 잠금 시 미러가 자동
으로 접힙니다.
•스마트키로 도어 잠금 해제 시 미러가
자동으로 펼쳐집니다.
OAE046016OAE046016
• 스마트키 차량의 경우 앞좌석 도어 바
깥 손잡이에 있는 잠금/잠금 해제 버튼
으로 도어 잠금 또는 잠금 해제 시 미러
가 자동으로 접히거나 펼쳐집니다.
•스마트키 차량의 경우 도어가 모두 닫
히고 잠긴 상태에서 스마트키를 휴대
하고 차량 접근 시 미러가 자동으로 펼
쳐집니다.(사양 적용시)

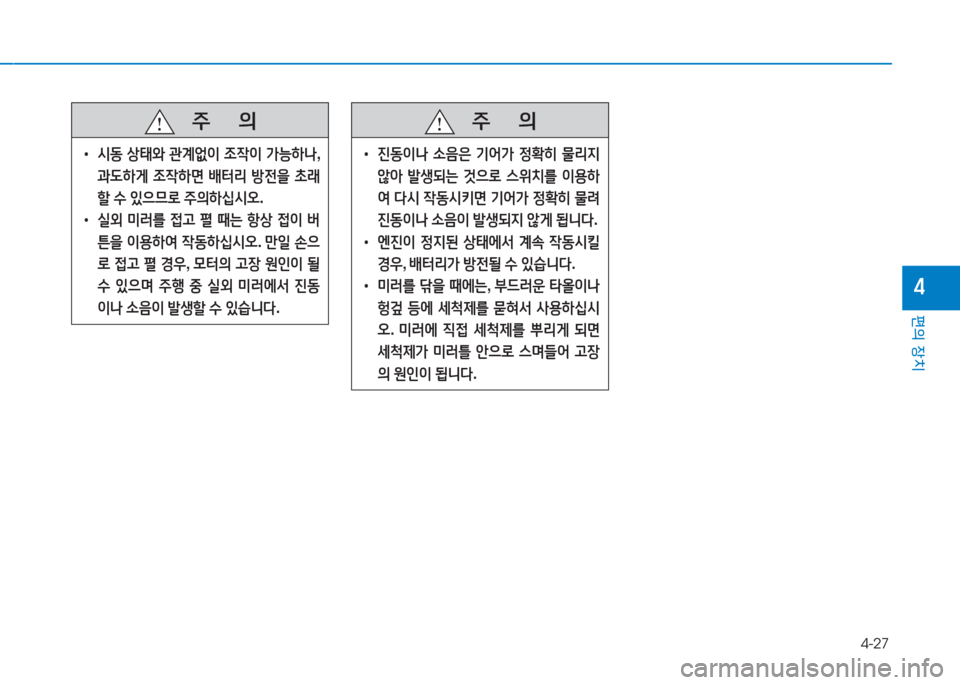

4-27
편의 장치
4
주 의
•진동이나 소음은 기어가 정확히 물리지
않아 발생되는 것으로 스위치를 이용하
여 다시 작동시키면 기어가 정확히 물려
진동이나 소음이 발생되지 않게 됩니다.
•엔진이 정지된 상태에서 계속 작동시킬
경우, 배터리가 방전될 수 있습니다.
•미러를 닦을 때에는, 부드러운 타올이나
헝겊 등에 세척제를 묻혀서 사용하십시
오. 미러에 직접 세척제를 뿌리게 되면
세척제가 미러틀 안으로 스며들어 고장
의 원인이 됩니다.
주 의
•시동 상태와 관계없이 조작이 가능하나,
과도하게 조작하면 배터리 방전을 초래
할 수 있으므로 주의하십시오.
•실외 미러를 접고 펼 때는 항상 접이 버
튼을 이용하여 작동하십시오. 만일 손으
로 접고 펼 경우, 모터의 고장 원인이 될
수 있으며 주행 중 실외 미러에서 진동
이나 소음이 발생할 수 있습니다.
