5-92
시동 및 주행
▶스노우 타이어
차에 스노우 타이어를 장착할 경우, 동일 사이
즈의 타이어인지를 확인하고 차량마다 타이
어가 견딜 수 있는 중량이 다르므로 규격에 맞
는 타이어인지를 확인하십시오. 모든 기상조
건에서 차량 조향성의 균형을 맞추기 위해서
는 스노우 타이어를 네바퀴에 모두 장착 하십
시오. 스노우 타이어를 장착하고 건조한 도로
를 주행하면, 원래 사양의 타이어 보다 마찰력
이 작아 제동 거리가 길어질 수 있으니 주의하
십시오.
또, 날씨가 맑은 경우에도 항상 조심하면서
운전하십시오.
스노우 타이어의 규격과 형태는 차량의 표
준 타이어와 동등해야 합니다. 그렇지 않을
경우, 차량의 안전성과 조향성능에 악영향
을 미칠 수도 있습니다.
경 고
▶타이어 체인
• 래디얼 타이어는 구조상 옆면이 얇기 때
문에 체인을 사용하면 손상될 우려가 있
으므로 되도록이면 스노우 타이어를 장착
하십시오. 알루미늄 휠 장착 차량은 체인
을 사용하면 휠이 손상될 우려가 있으므
로 체인을 사용하지 마십시오.
불가피하게 사용해야 할 경우는 순정부품
을 사용하십시오.
와이어 체인 12mm 이하를 사용하십시오.
OAE056091OAE056091
•본 차량은 앞바퀴가 구동되는 전륜구동
차량입니다. 따라서 타이어 체인을 장착할
때는 반드시 앞바퀴에 장착하십시오.
•체인을 장착한 후에는 천천히 운행하십시
오. 체인이 차체나 샤시에 닿는 소리가 들
리면 즉시 차를 멈추고 체인을 조이십시
오. 소리가 나지 않을 때까지 감속하고 눈
이 없는 도로 주행시는 바로 체인을 풀어
체인이 손상되지 않도록 주의하십시오.
•타이어 규격에 맞는 체인을 사용하여 차
체를 보호하십시오.
본 차량에 부적합한 체인을 사용할 경우에
는 차체를 손상시키므로 반드시 적절한
체인을 사용하시고 장착은 체인 제작사에
서 제공하는 설명서를 참조하여 차체에
손상이 가지 않도록 주의하십시오. 눈길,
빙판길 외에는 체인의 사용을 삼가시고,
체인 장착시에는 체인 제작사에서 추천하
는 규정속도 이하 또는 30km/h 이내로 주
행 하십시오.

5-93
시동 및 주행
5
주 의
•일반 체인 장착 시 체인과 서스펜션 부
품인 너클과의 간섭으로 체인 연결 고리
가 손상될 수도 있으니 반드시 KS규격
및 SAE의‘S’급 규격을 만족하는 체인을
사용하십시오.(체인 두께 12mm 이하
사용)
• 체인 규격이 맞지 않거나 잘못 장착한 경우
는 차량의 제동 라인, 서스펜션, 차체 및 바퀴
등을 훼손시킬 수 있으므로 주의하십시오.
체인이 차량을 때리는 소리가 들리면 즉
시 차를 멈추고 다시 조이십시오.
• 타이어 체인을 장착하고 0.5~1km 정도
주행한 후에는 차체 손상 여부 및 안전
을 위하여 체인의 장착 상태를 확인해야
하며, 느슨할 경우에는 다시 조이십시오.
•노상에서 타이어 체인 장착시는 교통이
복잡하지 않고 평탄한 곳에서 실시하십
시오. 비상경고등 및 비상용 삼각판 등
을 이용하여 후방 차량에 충분히 주의
를 주고 안전한 상태에서 실시하십시오.
•체인을 장착하면 차량의 조향성능에 악
영향을 미칠 수 있습니다.
•체인 제작사가 추천하는 규정속도 이하
또는 30km/h 이내로 주행하십시오.
•도로상의 돌출부나 구멍 등 위험한 도
로 운전 및 과격한 회전등은 차량이 튈
수 있으므로 삼가십시오.
•체인 규격이 맞지 않거나 규격대로 장착
하지 아니한 경우에는 차량이 훼손될
수 있으며 이로 인해, 조향성 및 안전성
에 문제를 야기시킬 수 있으므로 규격
에 맞는 체인을 장착하십시오.
경 고매우 추운 날씨의 주·정차 시 주차 브레이크를 작
동시켜 놓으면 브레이크 장치가 얼어 붙어버릴
우려가 있으므로 주차 브레이크는 가능한 작동
시켜 놓지 않는 방법으로 주차하십시오. 경사없
는 평지에 변속레버를 「P」(주차) 위치로, 타이어
에는 고임목을 받쳐 차가 움직이지 않도록 하십
시오.
•주차 시는 차의 앞부분을 바람이 부는 반대쪽
으로 향하게 하십시오.
•도어나 연료주입구가 얼어서 열리지 않을 때
는 도어나 연료주입구의 주위를 두드리거나
더운 물을 부어 얼어붙은 것을 녹이십시오.
부은 물을 방치하면 또 얼게 되므로 완전히
닦아 내십시오.

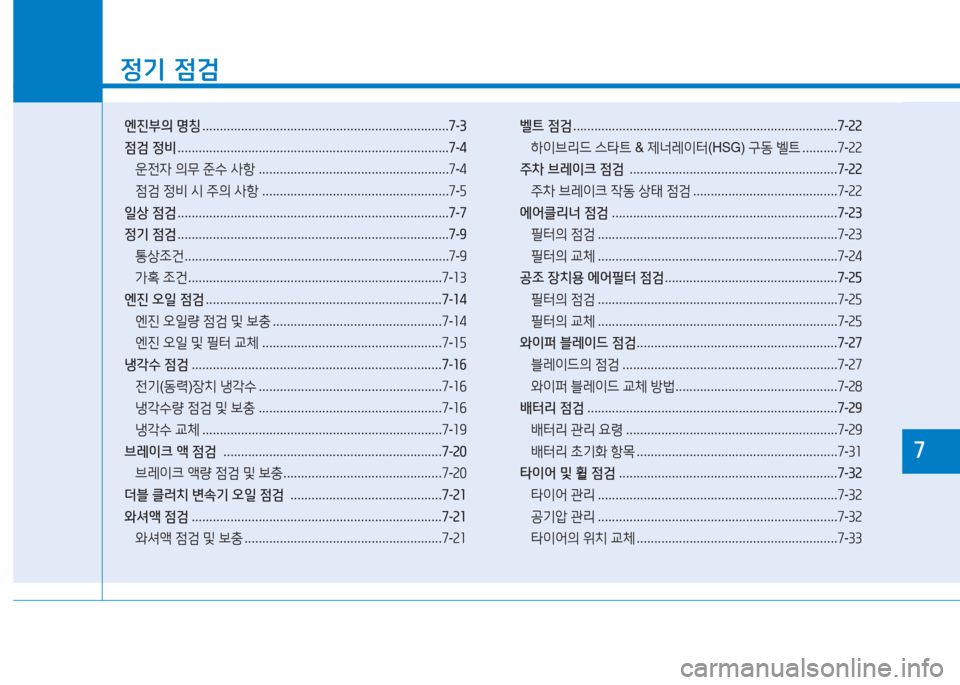

1
정기 점검
엔진부의 명칭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
운전자 의무 준수 사항 ......................................................7-4
점검 정비 시 주의 사항 .....................................................7-5
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-9
통상조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-9
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-13
엔진 오일 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
엔진 오일량 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
엔진 오일 및 필터 교체 ...................................................7-15
냉각수 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-16
전기(동력)장치 냉각수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-16
냉각수량 점검 및 보충 ....................................................7-16
냉각수 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
브레이크 액 점검 ..............................................................7-20
브레이크 액량 점검 및 보충 .............................................7-20
더블 클러치 변속기 오일 점검 ...........................................7-21
와셔액 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
와셔액 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
벨트 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
하이브리드 스타트 & 제너레이터(HSG) 구동 벨트 . . . . . . . . . .7-22
주차 브레이크 점검 ...........................................................7-22
주차 브레이크 작동 상태 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
에어클리너 점검 ................................................................7-23
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
공조 장치용 에어필터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
와이퍼 블레이드 점검 .........................................................7-27
블레이드의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-27
와이퍼 블레이드 교체 방법 ..............................................7-28
배터리 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
배터리 관리 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
배터리 초기화 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
타이어 및 휠 점검 ..............................................................7-32
타이어 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-32
공기압 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-32
타이어의 위치 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33

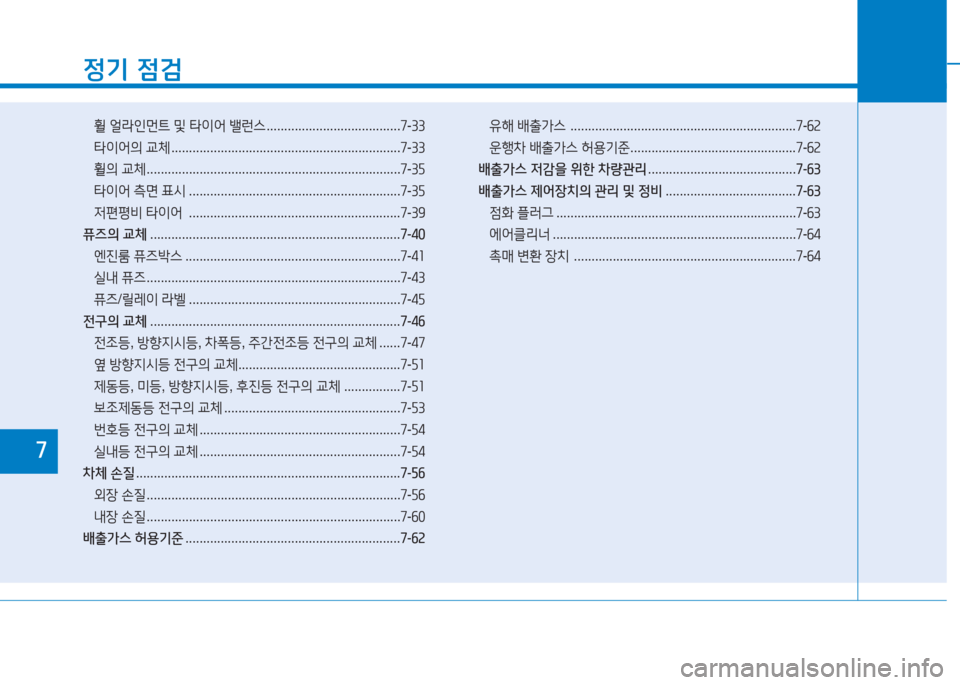

7

정기 점검
휠 얼라인먼트 및 타이어 밸런스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
타이어의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
휠의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-35
타이어 측면 표시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-35
저편평비 타이어 ............................................................7-39
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
엔진룸 퓨즈박스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-41
실내 퓨즈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-43
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-46
전조등, 방향지시등, 차폭등, 주간전조등 전구의 교체 . . . . . .7-47
옆 방향지시등 전구의 교체 ..............................................7-51
제동등, 미등, 방향지시등, 후진등 전구의 교체 ................7-51
보조제동등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-53
번호등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-54
실내등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-54
차체 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
외장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-60
배출가스 허용기준 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-62
유해 배출가스 ................................................................7-62
운행차 배출가스 허용기준 ...............................................7-62
배출가스 저감을 위한 차량관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-63
배출가스 제어장치의 관리 및 정비 .....................................7-63
점화 플러그 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-63
에어클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-64
촉매 변환 장치 ...............................................................7-64
7

7-3

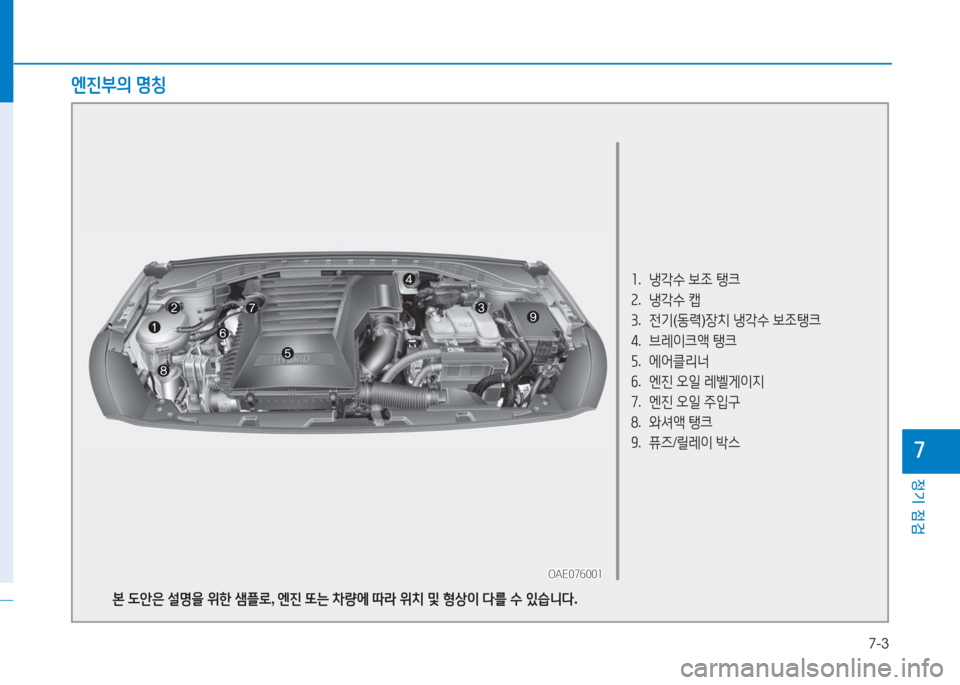

정기 점검
7
1. 냉각수 보조 탱크
2. 냉각수 캡
3. 전기(동력)장치 냉각수 보조탱크
4. 브레이크액 탱크
5. 에어클리너
6. 엔진 오일 레벨게이지
7. 엔진 오일 주입구
8. 와셔액 탱크
9. 퓨즈/릴레이 박스
OAE076001OAE076001
엔진부의 명칭
본 도안은 설명을 위한 샘플로, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.

7-4
정기 점검
자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 저하됩니다.
당사에서 추천하는 정기 점검 주기표에 따라 점
검 정비하여 차량의 수명을 연장하고 주행중의
갑작스런 고장으로 인한 사고의 위험에서 벗어
나십시오.
(「정기 점검 주기표」 참고)
점검 정비를 할때는 반드시 자사 순정부품을 사
용하시고 차량에 대한 특별한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 자사 직영 서
비스센터 또는 블루핸즈가 아닌 곳에서 점검 정
비하여 발생하는 클레임은 보증수리 기간이라도
보증수리를 받을 수 없으므로 주의하십시오. 자
세한 사항은 보증서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
0운전자 의무 준수 사항
점검 정비
주 의
•잘못된 점검 정비는 고장의 원인이 됩니
다. 본 취급설명서에 기재된 점검 정비
방법은 비교적 운전자가 손쉽게 할 수
있는 항목입니다.
그러나, 보증기간 내라도 운전자의 잘못
된 점검 정비로 인한 클레임은 보증수리
를 받을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되
지 않으면 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
•물 또는 왁스 등 액체성 물질로 엔진룸
을 청소할 경우 차량의 전기계통에 이상
을 초래하여 정상적인 차량운행이 불가
능할 수 있으므로 액체성 물질로 엔진룸
을 청소하지 마십시오.
점검 정비를 할때는 반드시 세심한 주의를
기울여 안전사고가 일어나지 않도록 하십
시오. 엔진이 갑자기 시동되어 심각한 손상
을 입을 수 있습니다. 엔진룸 작업전에 버튼
시동을 「OFF」 하고 (주행가능 표시등)
가 꺼진 상태를 반드시 확인하십시오.
경 고

7-5
정기 점검
7
0점검 정비 시 주의 사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•시동 「OFF」 또는 「ACC」로 한 후 변속레버를
「P」(주차)에 위치시킨 후 주차 브레이크를 작
동시켜 놓으십시오.
•엔진 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 엔진 시동을 끄십시오.
•점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
•배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
주 의
•배터리, 점화 케이블, 전기 배선에는 전
류가 흐르고 있다는 것에 유념하여 퓨즈,
메인퓨즈가 단선되지 않도록 하십시오.
•엔진 룸 점검 또는 정비 시 엔진 커버 상
단 또는 연료 관련 부품 위에 무거운 물
건을 올려 놓거나 무리한 힘 또는 충격
을 가하지 마십시오.
•연료 계통(연료 라인 및 연료 분사장치)
정비 시에는 반드시 자사 직영 서비스센
터 또는 블루핸즈에서 실시하십시오.
•점검 정비 시 엔진 커버를 임의로 탈거
한 상태에서 장시간 주행하지 마십시오.
•엔진부를 점검할 때는 반드시 엔진을 정
지시키고 엔진이 식은 후에 실시하십시
오. 그렇지않으면 화상을 입을 수 있습
니다.
경 고
•엔진을 시동시키고 밀폐된 장소에서 점
검 정비할 경우 배기가스에 중독될 수
있으니 반드시 환기를 시키십시오.
•잭으로 차량을 받친 상태에서 차량 밑으
로 들어가지 마십시오.
잭으로 부터 차량이 미끄러지면 심각한
부상을 초래할 수 있습니다.
•연료장치나 배터리 근처에서는 불꽃을
멀리 하십시오. 화재의 위험이 있습니다.
•엔진 시동상태에서 작업을 해야 할 경우
에는 옷자락, 시계, 반지 등은 제거하여
위험을 사전에 방지 하십시오. 구동벨
트, 냉각팬에 손, 옷자락, 머리카락, 공구
등이 닿지 않도록 하십시오.
•배터리의 「-」 단자를 연결할 때는 주의
하십시오. 「-」 단자에 「+」 케이블을 연결
하거나 「+」 단자에 「-」 케이블을 연결하
지 마십시오. 화재의 위험이 있습니다.
경 고

7-6
정기 점검
•엔진룸 점검시 주변에 화기를 가까이 하
지 마십시오.
연료와 와셔액, 각종 오일류 증발가스
인화로 화재 위험이 있습니다.
•배터리, 점화 케이블, 전기 배선을 만질
때는 미리 배터리의 「-」 단자를 분리하
십시오. 전류가 흐르고 있어 감전될 수
있습니다.
• 냉각팬이 전기적으로 제어되는
차량은 엔진이 작동하지 않은
상태에서도 냉각팬이 작동할 수
있습니다.
냉각팬의 작동은 심각한 부상의
원인이 될 수 있으므로 엔진 시
동 상태에서 점검 정비해야 하
는 예외적인 경우를 제외하고
반드시 시동을 끄십시오.
경 고
•브레이크 액이 통과되는 브레이크 부품
이 탈거되거나 교체되었다면 브레이크
부품 내 공기가 잔존하여 제동성능이 저
하될 수 있으므로 올바른 브레이크 계통
공기빼기를 수행하기 위해 반드시 자사
직영 서비스센터나 블루핸즈에서 점검
및 정비를 받으십시오.
경 고
