2016 Hyundai Ioniq 아이오닉 AE - 사용 설명서 (in Korean)

1-2
안내
1. 엔진후드 …………………………………………4-42
2. 전조등 …………………………………4-117,7-47
3. 주간전조등 ………………………………………7-47
4. 휠/타이어 …………………………………7-32, 8-2
5. 실외미러 …………………………………………4-24
6. 선루프 ……………………………………………4-38
7. 앞유리 와이퍼 …………………………4-122, 7-27
8. 유리창 ……………………………………………4-34
9. 전·후방 주차보조 시스템 ……………………4-109
그림 목차(외관도 I)
OAE016001OAE016001
본 도안은 실제 차량과 다를 수 있습니다.

1-3
안내
1

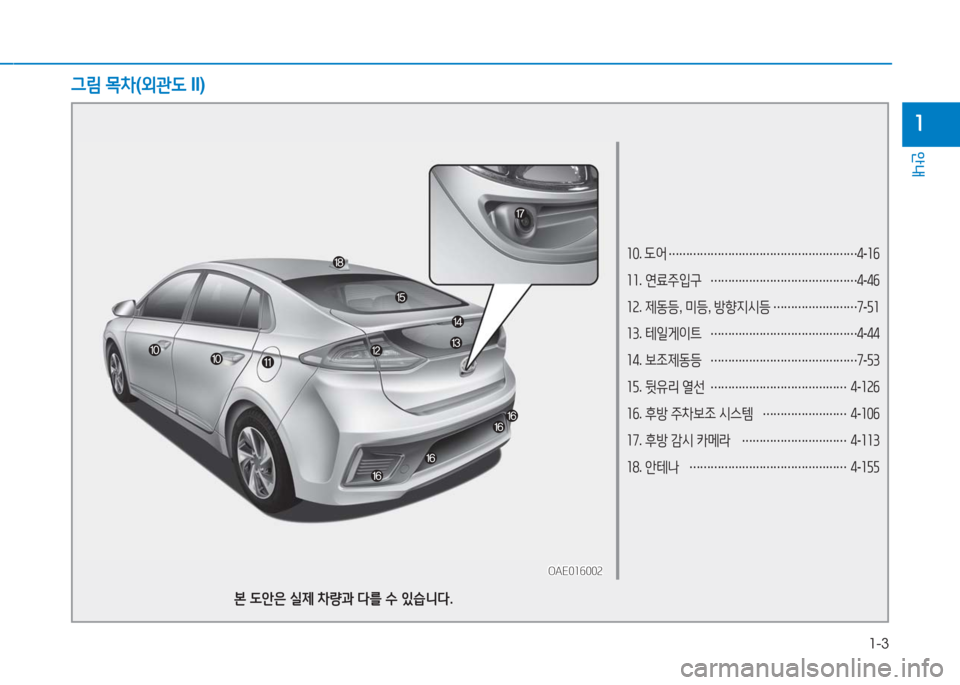

10. 도어 ………………………………………………4-16
11. 연료주입구 ……………………………………4-46
12. 제동등, 미등, 방향지시등 ……………………7-51
13. 테일게이트 ……………………………………4-44
14. 보조제동등 ……………………………………7-53
15. 뒷유리 열선 …………………………………4-126
16. 후방 주차보조 시스템 ……………………4-106
17. 후방 감시 카메라 …………………………4-113
18. 안테나 ………………………………………4-155
그림 목차(외관도 II)
OAE016002OAE016002
본 도안은 실제 차량과 다를 수 있습니다.

1-4
안내
1. 도어 열림 레버(실내) …………………………4-17
2. 실외 미러 접이 스위치 ………………………4-26
3. 실외 미러 조절 스위치 ………………………4-25
4. 유리창 개폐 잠금 버튼 ………………………4-37
5. 중앙 도어 잠금/잠금 해제 버튼 ……………4-18
6. 유리창 개폐 스위치 ……………………………4-34
7. 전조등 각도 조절 장치 ……………………4-114
8. 계기판 조명 조절 스위치 ……………………4-50
9. 후측방 경보 시스템 작동 버튼 ………………5-50
10. 차선이탈 경보 시스템(LDWS) ………………5-57
11. 차체 자세 제어 (ESC) 작동 정지 버튼 ……5-33
12. 연료 주입구 열림 버튼 ………………………4-46
13. 엔진 후드 열림 레버 …………………………4-42
14. 스티어링 휠 높이 조절 ………………………4-21
15. 스티어링 휠 ……………………………………4-20
16. 좌석 ………………………………………………3-3
그림 목차(내관도 I)
OAE016003OAE016003
본 도안은 실제 차량과 다를 수 있습니다.
(스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.)

1-5
안내
1

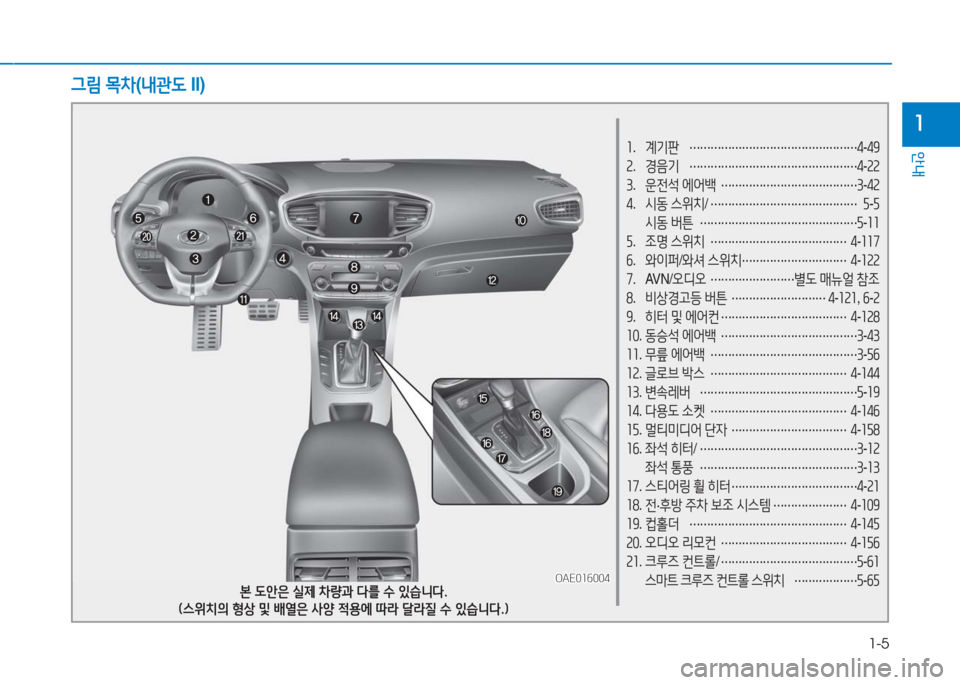

1. 계기판 …………………………………………4-49
2. 경음기 …………………………………………4-22
3. 운전석 에어백 …………………………………3-42
4. 시동 스위치/ ……………………………………5-5
시동 버튼 ………………………………………5-11
5. 조명 스위치 …………………………………4-117
6. 와이퍼/와셔 스위치 …………………………4-122
7. AV N /오디오 ……………………별도 매뉴얼 참조
8. 비상경고등 버튼 ………………………4-121, 6-2
9. 히터 및 에어컨 ……………………………… 4-128
10. 동승석 에어백 …………………………………3-43
11. 무릎 에어백 ……………………………………3-56
12. 글로브 박스 …………………………………4-144
13. 변속레버 ………………………………………5-19
14. 다용도 소켓 …………………………………4-146
15. 멀티미디어 단자 ……………………………4-158
16. 좌석 히터/ ………………………………………3-12
좌석 통풍 ………………………………………3-13
17. 스티어링 휠 히터 ………………………………4-21
18. 전·후방 주차 보조 시스템 …………………4-109
19. 컵홀더 ………………………………………4-145
20. 오디오 리모컨 ………………………………4-156
21. 크루즈 컨트롤/ …………………………………5-61
스마트 크루즈 컨트롤 스위치 ………………5-65
그림 목차(내관도 II)
OAE016004OAE016004본 도안은 실제 차량과 다를 수 있습니다.
(스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.)

1-6
안내

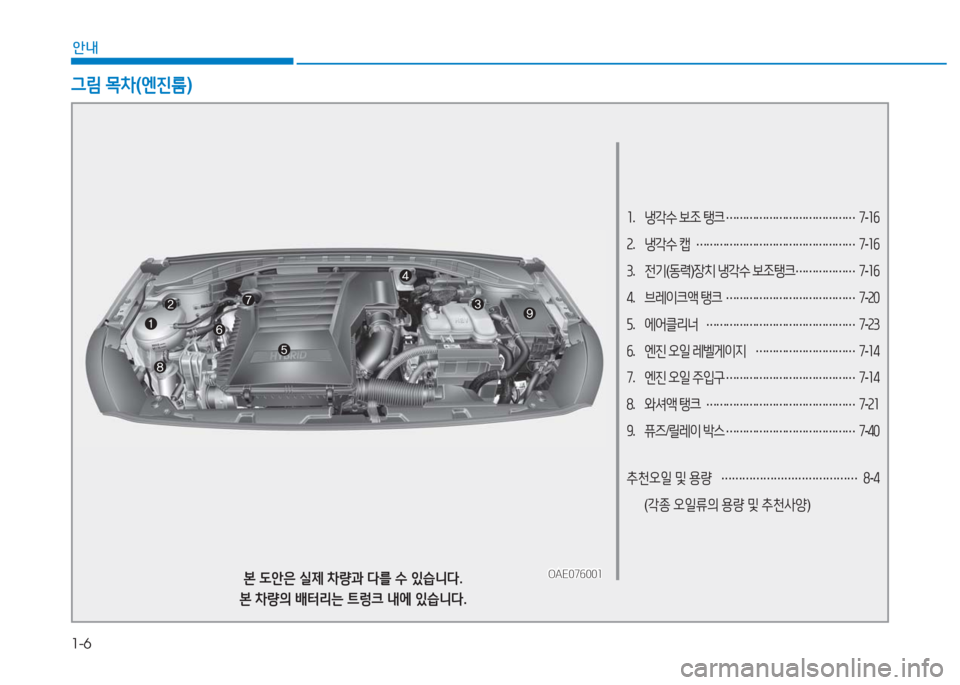

1. 냉각수 보조 탱크 …………………………………7-16
2. 냉각수 캡 …………………………………………7-16
3. 전기(동력)장치 냉각수 보조탱크………………7-16
4. 브레이크액 탱크 …………………………………7-20
5. 에어클리너 ………………………………………7-23
6. 엔진 오일 레벨게이지 …………………………7-14
7. 엔진 오일 주입구 …………………………………7-14
8. 와셔액 탱크 ………………………………………7-21
9. 퓨즈/릴레이 박스 …………………………………7-40
추천오일 및 용량 …………………………………8-4
(각종 오일류의 용량 및 추천사양)
그림 목차(엔진룸)
본 도안은 실제 차량과 다를 수 있습니다.
본 차량의 배터리는 트렁크 내에 있습니다.
OAE076001OAE076001

1

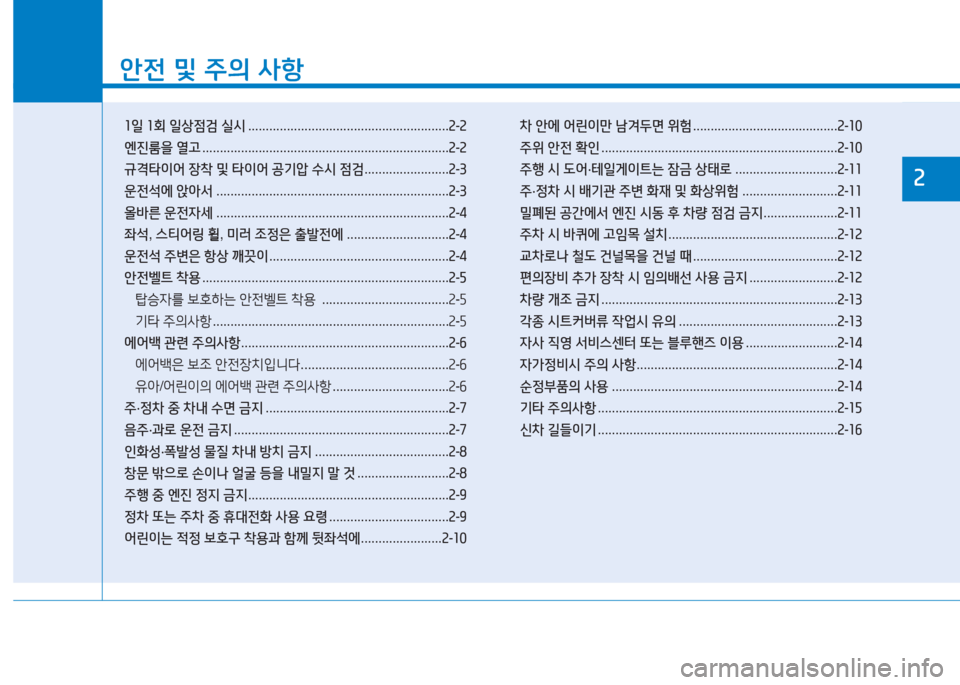

안전 및 주의 사항
1일 1회 일상점검 실시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
엔진룸을 열고 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
규격타이어 장착 및 타이어 공기압 수시 점검 ........................2-3
운전석에 앉아서 ..................................................................2-3
올바른 운전자세 ..................................................................2-4
좌석, 스티어링 휠, 미러 조정은 출발전에 .............................2-4
운전석 주변은 항상 깨끗이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
안전벨트 착용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
탑승자를 보호하는 안전벨트 착용 ....................................2-5
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
에어백 관련 주의사항 ...........................................................2-6
에어백은 보조 안전장치입니다. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
유아/어린이의 에어백 관련 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
주·정차 중 차내 수면 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
음주·과로 운전 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
인화성·폭발성 물질 차내 방치 금지 ......................................2-8
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
주행 중 엔진 정지 금지 .........................................................2-9
정차 또는 주차 중 휴대전화 사용 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9
어린이는 적정 보호구 착용과 함께 뒷좌석에 .......................2-10
차 안에 어린이만 남겨두면 위험 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주위 안전 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주행 시 도어·테일게이트는 잠금 상태로 .............................2-11
주·정차 시 배기관 주변 화재 및 화상위험 ...........................2-11
밀폐된 공간에서 엔진 시동 후 차량 점검 금지 .....................2-11
주차 시 바퀴에 고임목 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
교차로나 철도 건널목을 건널 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
편의장비 추가 장착 시 임의배선 사용 금지 . . . . . . . . . . . . . . . . . . . . . . . . .2-12
차량 개조 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
각종 시트커버류 작업시 유의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
자사 직영 서비스센터 또는 블루핸즈 이용 . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
자가정비시 주의 사항 .........................................................2-14
순정부품의 사용 ................................................................2-14
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15
신차 길들이기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16
2

2-2
안전 및 주의 사항

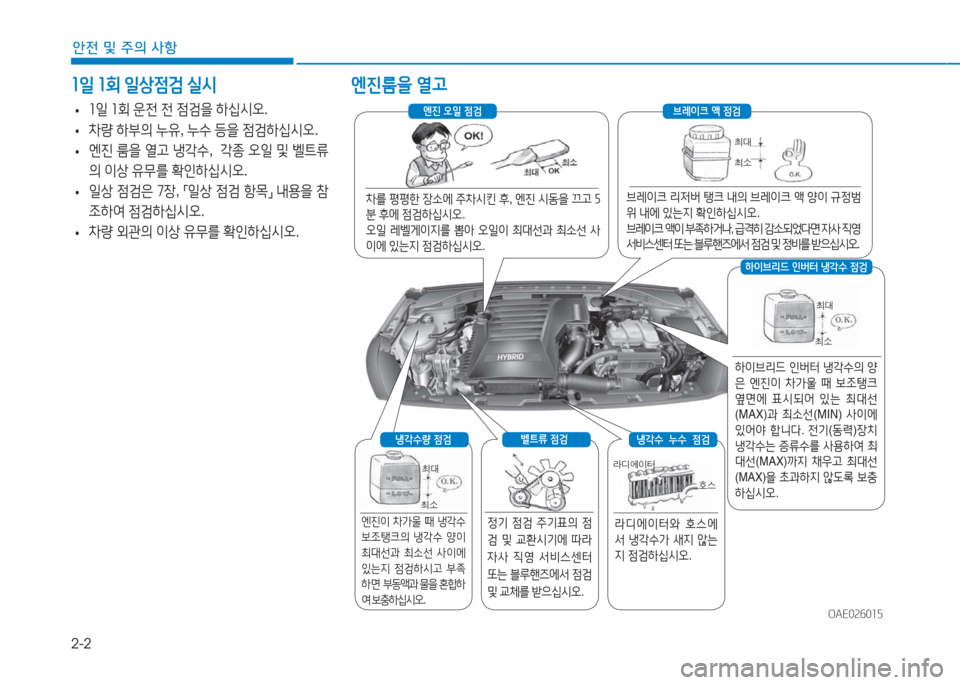

1일 1회 일상점검 실시 엔진룸을 열고
•1일 1회 운전 전 점검을 하십시오.
•차량 하부의 누유, 누수 등을 점검하십시오.
•엔진 룸을 열고 냉각수, 각종 오일 및 벨트류
의 이상 유무를 확인하십시오.
•일상 점검은 7장, 「일상 점검 항목」 내용을 참
조하여 점검하십시오.
•차량 외관의 이상 유무를 확인하십시오.
차를 평평한 장소에 주차시킨 후, 엔진 시동을 끄고 5분 후에 점검하십시오. 오일 레벨게이지를 뽑아 오일이 최대선과 최소선 사이에 있는지 점검하십시오.
엔진 오일 점검
정기 점검 주기표의 점
검 및 교환시기에 따라
자사 직영 서비스센터
또는 블루핸즈에서 점검
및 교체를 받으십시오.
벨트류 점검
라디에이터와 호스에서 냉각수가 새지 않는지 점검하십시오.
라디에이터
호스
냉각수 누수 점검
하이브리드 인버터 냉각수의 양은 엔진이 차가울 때 보조탱크 옆면에 표시되어 있는 최대선(MAX)과 최소선(MIN) 사이에 있어야 합니다. 전기(동력)장치 냉각수는 증류수를 사용하여 최대선(MAX)까지 채우고 최대선(MAX)을 초과하지 않도록 보충
하십시오.
하이브리드 인버터 냉각수 점검
브레이크 리저버 탱크 내의 브레이크 액 양이 규정범위 내에 있는지 확인하십시오. 브레이크 액이 부족하거나, 급격히 감소되었다면 자사 직영 서비스센터 또는 블루핸즈에서 점검 및 정비를 받으십시오.
브레이크 액 점검
최대
최소
엔진이 차가울 때 냉각수 보조탱크의 냉각수 양이 최대선과 최소선 사이에 있는지 점검하시고 부족하면 부동액과 물을 혼합하여 보충하십시오.
냉각수량 점검
최대
최소
OAE026015OAE026015
최대
최소

2-3
안전 및 주의 사항
2

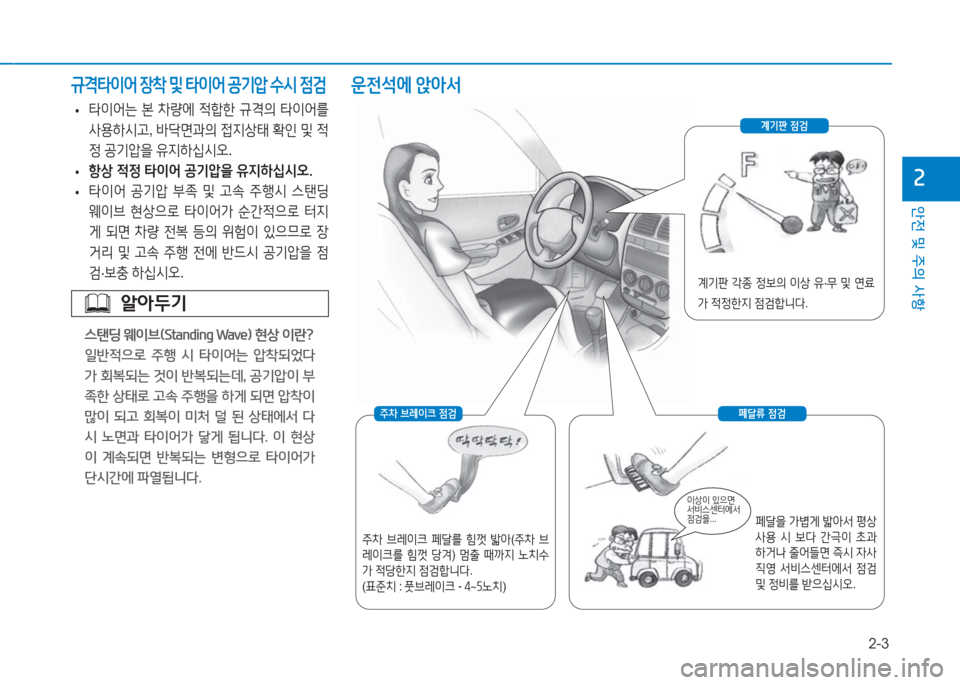

•타이어는 본 차량에 적합한 규격의 타이어를
사용하시고, 바닥면과의 접지상태 확인 및 적
정 공기압을 유지하십시오.
•항상 적정 타이어 공기압을 유지하십시오.
•타이어 공기압 부족 및 고속 주행시 스탠딩
웨이브 현상으로 타이어가 순간적으로 터지
게 되면 차량 전복 등의 위험이 있으므로 장
거리 및 고속 주행 전에 반드시 공기압을 점
검·보충 하십시오.
알아두기
스탠딩 웨이브(Standing Wave) 현상 이란?
일반적으로 주행 시 타이어는 압착되었다
가 회복되는 것이 반복되는데, 공기압이 부
족한 상태로 고속 주행을 하게 되면 압착이
많이 되고 회복이 미처 덜 된 상태에서 다
시 노면과 타이어가 닿게 됩니다. 이 현상
이 계속되면 반복되는 변형으로 타이어가
단시간에 파열됩니다.
규격타이어 장착 및 타이어 공기압 수시 점검운전석에 앉아서
계기판 각종 정보의 이상 유·무 및 연료
가 적정한지 점검합니다.
계기판 점검
페달을 가볍게 밟아서 평상 사용 시 보다 간극이 초과하거나 줄어들면 즉시 자사 직영 서비스센터에서 점검 및 정비를 받으십시오.
이상이 있으면서비스센터에서점검을...
주차 브레이크 페달를 힘껏 밟아(주차 브레이크를 힘껏 당겨) 멈출 때까지 노치수가 적당한지 점검합니다.(표준치 : 풋브레이크 - 4~5노치)
페달류 점검주차 브레이크 점검
