10

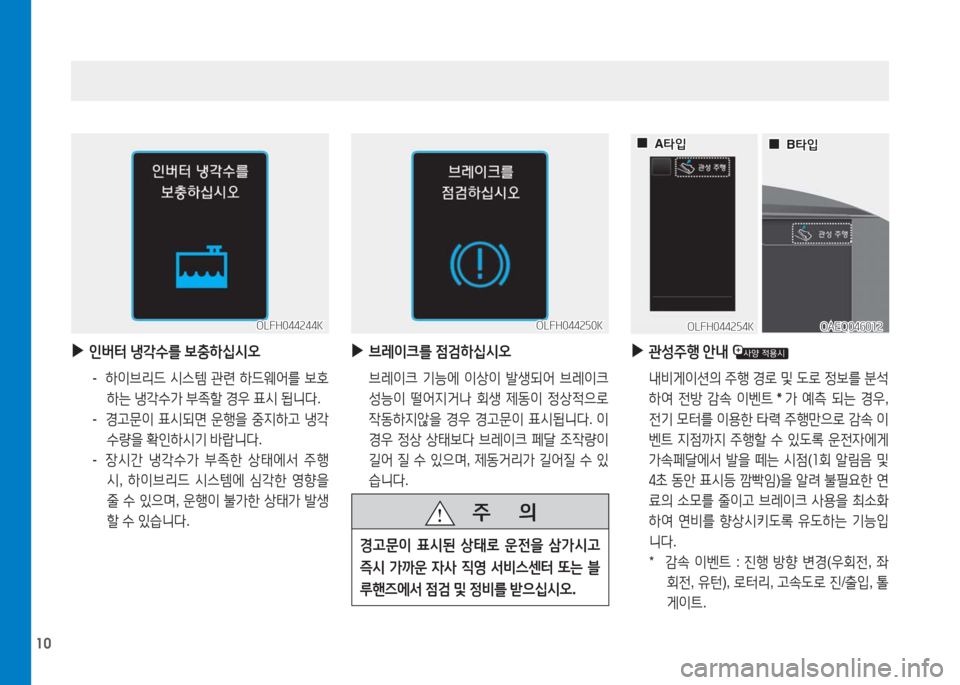

▶브레이크를 점검하십시오
브레이크 기능에 이상이 발생되어 브레이크
성능이 떨어지거나 회생 제동이 정상적으로
작동하지않을 경우 경고문이 표시됩니다. 이
경우 정상 상태보다 브레이크 페달 조작량이
길어 질 수 있으며, 제동거리가 길어질 수 있
습니다.
주 의
경고문이 표시된 상태로 운전을 삼가시고
즉시 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
OLFH044250KOLFH044250K
▶관성주행 안내
내비게이션의 주행 경로 및 도로 정보를 분석
하여 전방 감속 이벤트＊가 예측 되는 경우,
전기 모터를 이용한 타력 주행만으로 감속 이
벤트 지점까지 주행할 수 있도록 운전자에게
가속페달에서 발을 떼는 시점(1회 알림음 및
4초 동안 표시등 깜빡임)을 알려 불필요한 연
료의 소모를 줄이고 브레이크 사용을 최소화
하여 연비를 향상시키도록 유도하는 기능입
니다.
* 감속 이벤트 : 진행 방향 변경(우회전, 좌
회전, 유턴), 로터리, 고속도로 진/출입, 톨
게이트.
00B타입B타입
OAEQ046012OAEQ046012
00A타입A타입
OLFH044254KOLFH044254K
▶인버터 냉각수를 보충하십시오
- 하이브리드 시스템 관련 하드웨어를 보호
하는 냉각수가 부족할 경우 표시 됩니다.
- 경고문이 표시되면 운행을 중지하고 냉각
수량을 확인하시기 바랍니다.
- 장시간 냉각수가 부족한 상태에서 주행
시, 하이브리드 시스템에 심각한 영향을
줄 수 있으며, 운행이 불가한 상태가 발생
할 수 있습니다.
OLFH044244KOLFH044244K

11
OAEQ046013OAEQ046013
00A타입A타입 00B타입B타입
OAE046129OAE046129
●기능 설정
시동 [ON] 및 [P](주차) 상태에서 계기판 사
용자 설정에서 아래와 같이 시스템을 선택하
면 시스템이 켜지고 작동 준비상태가 됩니다.
선택을 해제 할 경우, 작동을 중지합니다. 사
운드 설정을 해제 할 경우, 알림음이 나지 않
습니다. 사운드 설정을 해제 하더라도 관성주
행 안내는 작동합니다.
●작동 조건
내비게이션에서 목적지 설정 및 경로를 선택
하고, 에코 모드를 선택했을 때 아래 조건을
만족 할 경우 시스템은 작동 상태가 됩니다.
- 차량 속도가 60km/h이상 160km/h이하일 때
※ 작동 영역(차속)은 클러스터 및 내비게이션
표시 차속과 일부 차이가 있을 수 있으며, 타
이어 공기압 상태에 따라 오차가 있을 수 있
습니다.
•A타입
「사용자 설정 → 주행보조 → 관성 주행 안내
→ 관성 주행 안내 사용/사운드」
•B타입
「사용자 설정 → 주행 보조 → 관성 주행 안내」

12

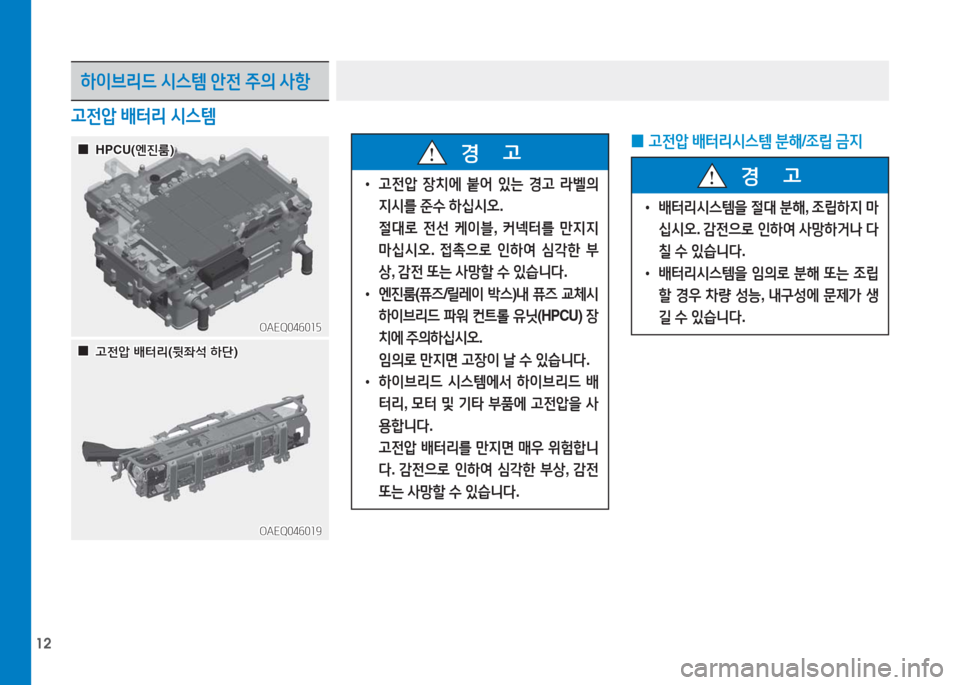

고전압 배터리 시스템
하이브리드 시스템 안전 주의 사항
•고전압 장치에 붙어 있는 경고 라벨의
지시를 준수 하십시오.
절대로 전선 케이블, 커넥터를 만지지
마십시오. 접촉으로 인하여 심각한 부
상, 감전 또는 사망할 수 있습니다.
•엔진룸(퓨즈/릴레이 박스)내 퓨즈 교체시
하이브리드 파워 컨트롤 유닛(HPCU) 장
치에 주의하십시오.
임의로 만지면 고장이 날 수 있습니다.
•하이브리드 시스템에서 하이브리드 배
터리, 모터 및 기타 부품에 고전압을 사
용합니다.
고전압 배터리를 만지면 매우 위험합니
다. 감전으로 인하여 심각한 부상, 감전
또는 사망할 수 있습니다.
경 고
OAEQ046015OAEQ046015
OAEQ046019OAEQ046019
00고전압 배터리(뒷좌석 하단)고전압 배터리(뒷좌석 하단)
00HPCU(엔진룸)HPCU(엔진룸)
•배터리시스템을 절대 분해, 조립하지 마
십시오. 감전으로 인하여 사망하거나 다
칠 수 있습니다.
•배터리시스템을 임의로 분해 또는 조립
할 경우 차량 성능, 내구성에 문제가 생
길 수 있습니다.
경 고
0고전압 배터리시스템 분해/조립 금지

13
•고전압 장치에 붙어 있는 경고 라벨의
전문 서비스센터에 문의 하십시오.
•배터리시스템, 모터에 연결된 고전압 케
이블(주황색 케이블)등은 감전의 우려가
있으므로 손으로 부품을 만지거나 커버
나, 전기 케이블을 임의로 탈부착 하지
마십시오. 특히 하이브리드 차량은 고전
압 시스템으로 시동 「ON」 상태에서는 절
대 만지지 마십시오. 감전으로 인하여 사
망하거나 다칠 수 있습니다.
•고전압 배터리 전해액이 피부나 옷, 눈
에 닿으면 최소한 15분 동안 흐르는 물
에 깨끗한 몰로 닦아내고 즉시 의료 조
치를 받으십시오. 의료 조치를 받을 때
까지 스펀지 또는 헝겊에 물을 적셔 계
속 닦아 내십시오. 실명의 위험과 피부
에 해가 될 수 있습니다.
경 고
•배터리시스템 내부 고전압부품(고전압
배터리, 인버터, 직류변환장치 등)을 다
른 용도로 사용하지 마십시오.
•외부 충전기를 사용하여 배터리시스템
내 고전압배터리 충전 시도를 하지 마십
시오.
감전으로 인하여 사망하거나 다칠 수 있
고 차량 성능, 내구에 영향을 줄 수 있습
니다.
•임의로 배터리시스템에 구멍을 뚫거나
충격을 주지 마십시오. 감전으로 인하여
사망하거나 다칠 수 있고 차량 성능, 내
구에 영향을 줄 수 있습니다.
•불에 가까이 하거나 소각하지 마십시오.
발열에 의한 화재의 위험이 있습니다.
경 고 주 의
•고전압 배터리는 고온에 장시간 노출시
키면 성능저하의 원이 될 수 있습니다.
차량 페인트 열처리 작업 시 70°C / 30분
또는 80°C / 20분을 초과하지 마십시오.
•엔진룸 내부 청소시 고압 세차나 물세척
은 고전압 누전에 의한 감전을 일으킬
수 있고 부품 손상 등 차량의 전기 계통
에 이상이 생겨 차량에 문제가 발생할
수 있으니 삼가하십시오.

14
OAEQ046018OAEQ046018

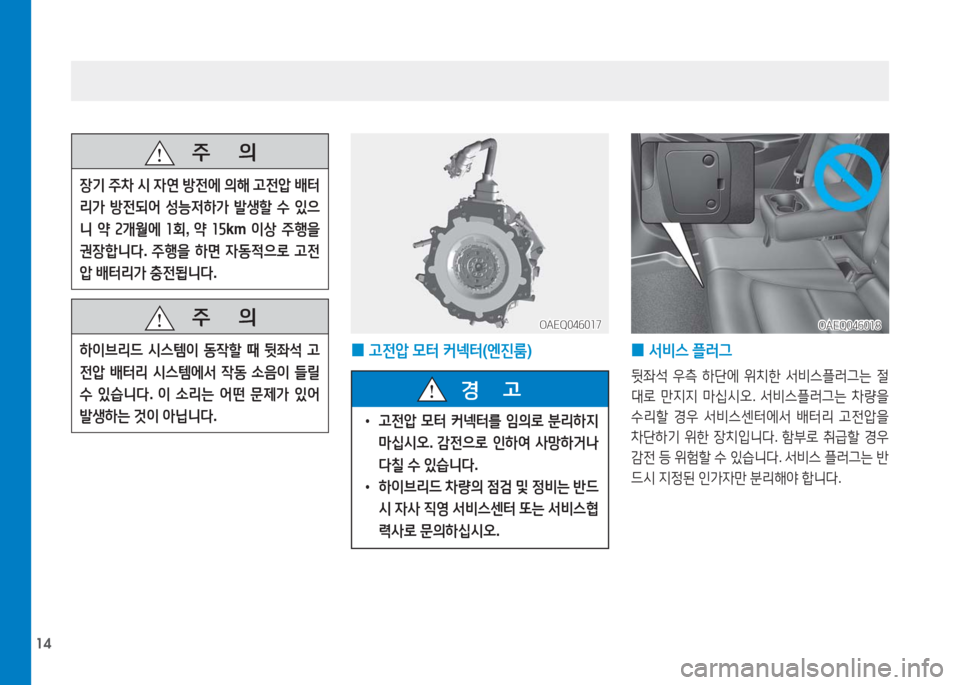

0서비스 플러그
뒷좌석 우측 하단에 위치한 서비스플러그는 절
대로 만지지 마십시오. 서비스플러그는 차량을
수리할 경우 서비스센터에서 배터리 고전압을
차단하기 위한 장치입니다. 함부로 취급할 경우
감전 등 위험할 수 있습니다. 서비스 플러그는 반
드시 지정된 인가자만 분리해야 합니다.
0고전압 모터 커넥터(엔진룸)
•고전압 모터 커넥터를 임의로 분리하지
마십시오. 감전으로 인하여 사망하거나
다칠 수 있습니다.
•하이브리드 차량의 점검 및 정비는 반드
시 자사 직영 서비스센터 또는 서비스협
력사로 문의하십시오.
경 고
OAEQ046017OAEQ046017
주 의
장기 주차 시 자연 방전에 의해 고전압 배터
리가 방전되어 성능저하가 발생할 수 있으
니 약 2개월에 1회, 약 15km 이상 주행을
권장합니다. 주행을 하면 자동적으로 고전
압 배터리가 충전됩니다.
주 의
하이브리드 시스템이 동작할 때 뒷좌석 고
전압 배터리 시스템에서 작동 소음이 들릴
수 있습니다. 이 소리는 어떤 문제가 있어
발생하는 것이 아닙니다.

15
0공기흡입구
하이브리드 배터리 공기흡입구가 뒷 좌석 하단
좌측에 설치되어 있습니다.
하이브리드 배터리 공기흡입구는 하이브리드
배터리를 냉각하는데 사용합니다.
공기흡입구를 물건 등으로 막거나 이물질을 흘
리지 마십시오. 하이브리드 배터리 성능저하 및
고장이 날 수 있습니다.
OAE036024OAE036024
•뒷좌석에 날카로운 물건이나 인화성 액
체를 적재하지 마십시오. 또는 무리한
충격을 가하거나 물건을 과다하게 적재
하지 않도록 주의하십시오.
•뒷좌석이나 트렁크 내 많은 양의 액체
물질을 흘리지 않도록 하십시오. 차량
성능에 영향을 줄 수 있습니다.
경 고
•하이브리드 공기흡입구 청소 시 주의하
십시오. 젖은 천으로 청소시 물 등 액체
를 흘리지 마십시오.
고전압 배터리로 인해 감전을 일으킬
수 있으며 감전으로 사망하거나 심하게
다칠 수 있습니다.
•하이브리드 배터리는 리튬 이온폴리머
로 구성되어 있습니다.
하이브리드 배터리를 올바르게 처리하
지 않을 경우 사망, 감전, 부상을 입을
수 있습니다.
공기흡입구 커버가 손상되었을 경우 즉
시 직영 서비스센터로 점검을 의뢰하십
시오.
경 고
흡입구에 이물질이 들어갈 경우 고전압 배
터리가 손상될 수도 있습니다.
경 고

16
차량 사고 및 화재 발생 시 응급조치
•안전 주의사항
- 차량에서 새는 가스나 전해질은 중독
가능성 및 인화성이 있습니다. 목격
시에는 실내를 환기시키고 도로 밖으
로 최대한 떨어져 나와 즉시 자사 긴
급봉사반에 신고하고 차량이 하이브
리드 차임을 알리십시오.
- 신체 상해를 예방하기 위해서, 높은
전압의 전선과 커넥터 그리고 배터리
시스템을 만지지 마십시오.
- 일부 노출된 전선이 차량의 안쪽이나
바깥쪽에 튀어나오면, 전기 쇼크가
발생할 수 있습니다. 그 전선들을 절
대로 만지지 마십시오.
•차량이 화재가 났을 경우
차량에서 불꽃, 연기, 화염이나 연료 누
유를 목격할 경우, 즉시 119나 자사 긴
급봉사반으로 신고하고 차량이 하이브
리드 차임을 알리십시오.
경 고
•차량이 침수 상태일 경우
차량이 침수 되었을 경우 고전압 배터리
로 인하여 감전과 화재가 발생 할 수 있
으므로 시동을 끈 후, 키를 휴대하고 차
량에서 안전하게 빠져 나옵니다. 차량과
접촉하지 마시고, 즉시 자사 긴급봉사
반으로 신고하고 차량이 하이브리드 차
임을 알리십시오.
•차량이 사고가 난 후
사고 차량이 심하게 손상된 경우 다른
차량이나 가연성 물질로 부터 15m 이
상 거리를 유지하십시오.
경 고
