2016 Hyundai Ioniq 아이오닉 AE - 사용 설명서 (in Korean)

4-132
편의 장치
OAE046308OAE046308
OAE046309OAE046309
OAE046307OAE046307

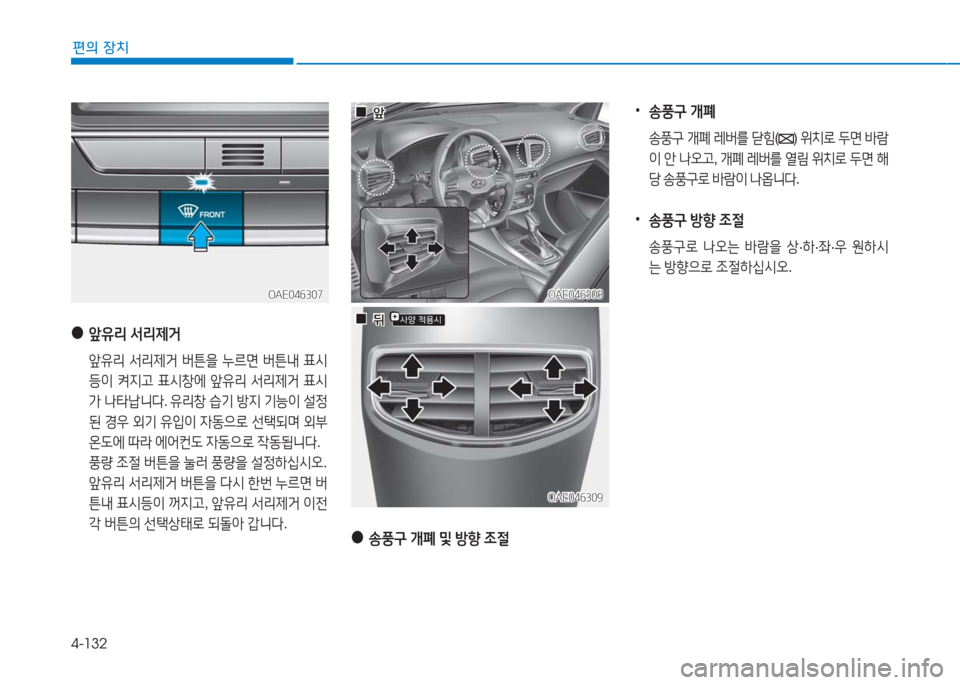

●앞유리 서리제거
앞유리 서리제거 버튼을 누르면 버튼내 표시
등이 켜지고 표시창에 앞유리 서리제거 표시
가 나타납니다. 유리창 습기 방지 기능이 설정
된 경우 외기 유입이 자동으로 선택되며 외부
온도에 따라 에어컨도 자동으로 작동됩니다.
풍량 조절 버튼을 눌러 풍량을 설정하십시오.
앞유리 서리제거 버튼을 다시 한번 누르면 버
튼내 표시등이 꺼지고, 앞유리 서리제거 이전
각 버튼의 선택상태로 되돌아 갑니다.
00앞앞
00뒤 뒤
●송풍구 개폐 및 방향 조절
•송풍구 개폐
송풍구 개폐 레버를 닫힘() 위치로 두면 바람
이 안 나오고, 개폐 레버를 열림 위치로 두면 해
당 송풍구로 바람이 나옵니다.
•송풍구 방향 조절
송풍구로 나오는 바람을 상·하·좌·우 원하시
는 방향으로 조절하십시오.

4-133
편의 장치
4

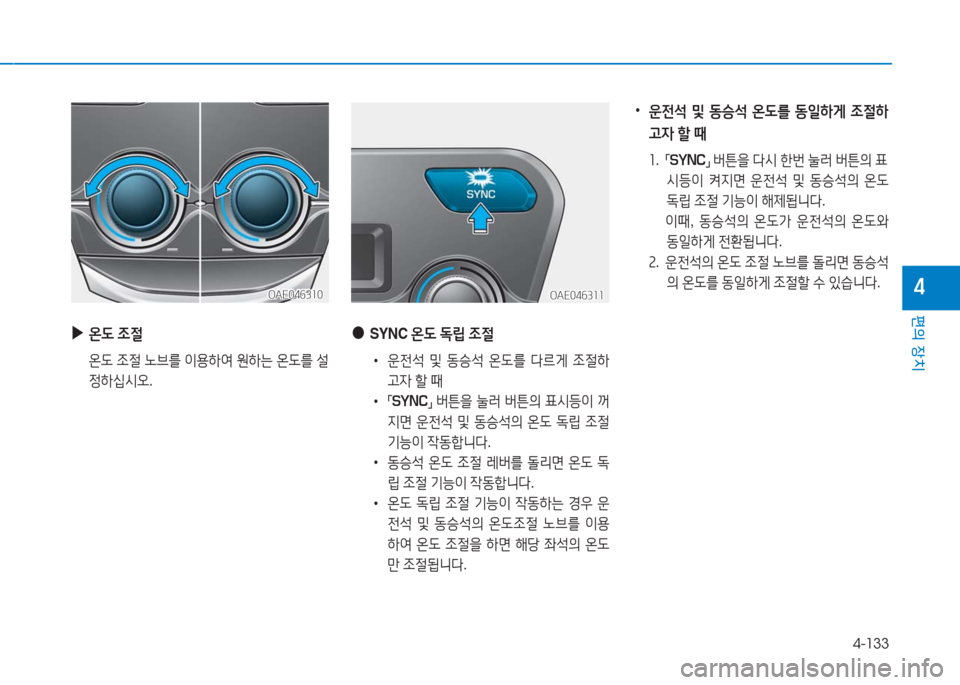

▶온도 조절
온도 조절 노브를 이용하여 원하는 온도를 설
정하십시오.
OAE046310OAE046310
●SYNC 온도 독립 조절
•운전석 및 동승석 온도를 다르게 조절하
고자 할 때
•「SYNC」 버튼을 눌러 버튼의 표시등이 꺼
지면 운전석 및 동승석의 온도 독립 조절
기능이 작동합니다.
•동승석 온도 조절 레버를 돌리면 온도 독
립 조절 기능이 작동합니다.
•온도 독립 조절 기능이 작동하는 경우 운
전석 및 동승석의 온도조절 노브를 이용
하여 온도 조절을 하면 해당 좌석의 온도
만 조절됩니다.
OAE046311OAE046311
•운전석 및 동승석 온도를 동일하게 조절하
고자 할 때
1. 「SYNC」 버튼을 다시 한번 눌러 버튼의 표
시등이 켜지면 운전석 및 동승석의 온도
독립 조절 기능이 해제됩니다.
이때, 동승석의 온도가 운전석의 온도와
동일하게 전환됩니다.
2. 운전석의 온도 조절 노브를 돌리면 동승석
의 온도를 동일하게 조절할 수 있습니다.

4-134
편의 장치
OAE046312OAE046312실내 순환 상태로 장시간 사용하지 마십시
오. 창문에 습기가 발생되기 쉬우며, 탑승
객 호흡으로 실내공기가 혼탁해져 두통 및
졸음을 유발합니다. 평상시에는 가능한 외
기 유입 상태에서 운전하십시오.
경 고

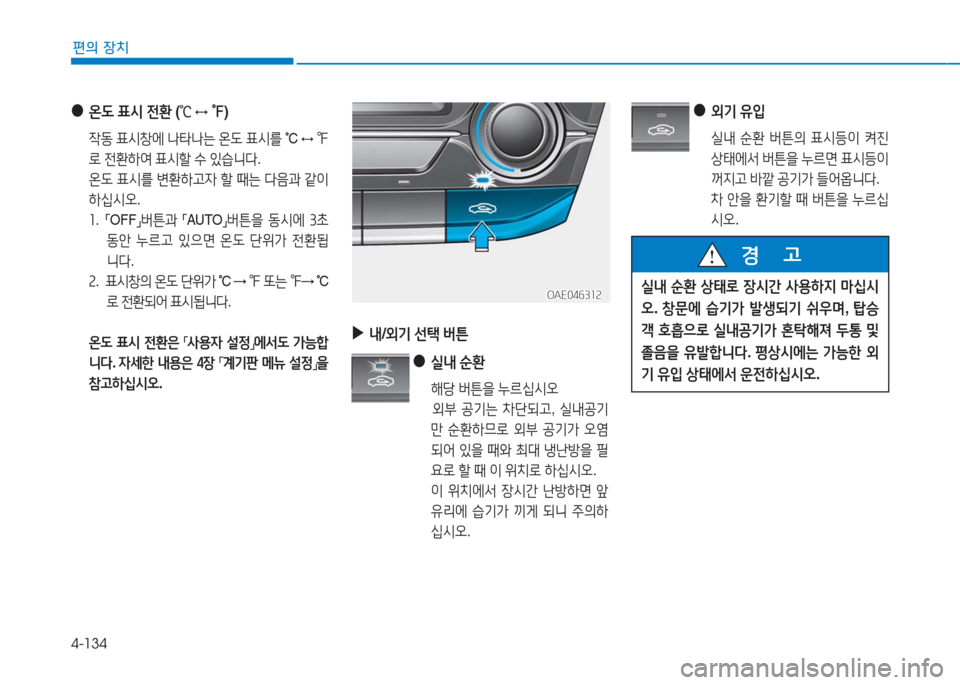

● 외기 유입
실내 순환 버튼의 표시등이 켜진
상태에서 버튼을 누르면 표시등이
꺼지고 바깥 공기가 들어옵니다.
차 안을 환기할 때 버튼을 누르십
시오.
● 실내 순환
해당 버튼을 누르십시오
외부 공기는 차단되고, 실내공기
만 순환하므로 외부 공기가 오염
되어 있을 때와 최대 냉난방을 필
요로 할 때 이 위치로 하십시오.
이 위치에서 장시간 난방하면 앞
유리에 습기가 끼게 되니 주의하
십시오.
▶내/외기 선택 버튼
●온도 표시 전환 (℃ ↔ ℉)
작동 표시창에 나타나는 온도 표시를 °C ↔ ℉
로 전환하여 표시할 수 있습니다.
온도 표시를 변환하고자 할 때는 다음과 같이
하십시오.
1. 「OFF」버튼과 「AUTO」버튼을 동시에 3초
동안 누르고 있으면 온도 단위가 전환됩
니다.
2. 표시창의 온도 단위가 °C → ℉ 또는 ℉→ °C
로 전환되어 표시됩니다.
온도 표시 전환은 「사용자 설정」에서도 가능합
니다. 자세한 내용은 4장 「계기판 메뉴 설정」을
참고하십시오.

4-135
편의 장치
4

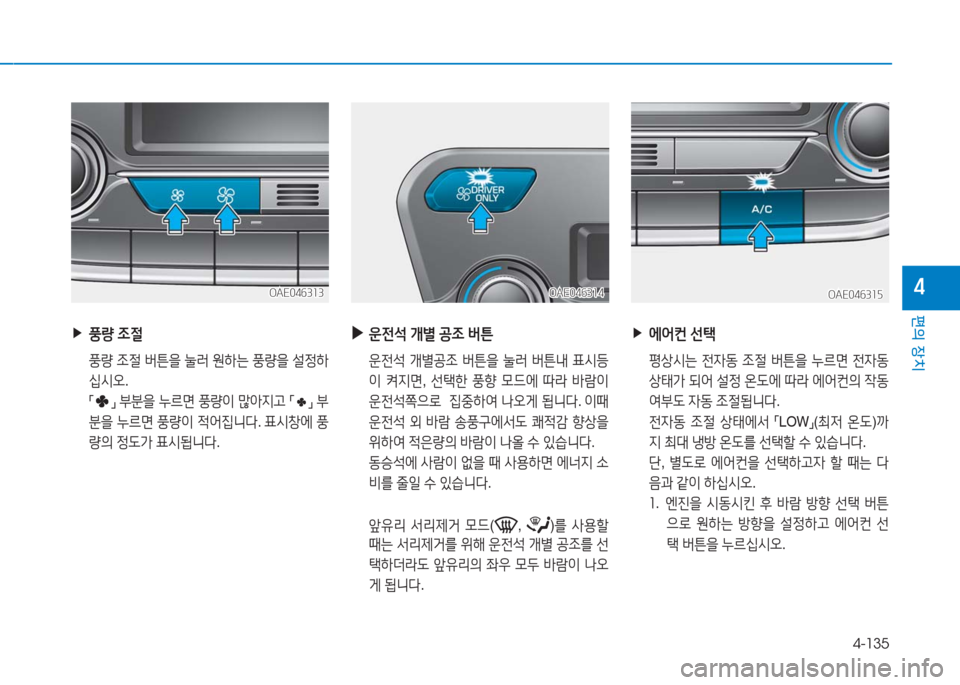

▶에어컨 선택
평상시는 전자동 조절 버튼을 누르면 전자동
상태가 되어 설정 온도에 따라 에어컨의 작동
여부도 자동 조절됩니다.
전자동 조절 상태에서 「LOW」(최저 온도)까
지 최대 냉방 온도를 선택할 수 있습니다.
단, 별도로 에어컨을 선택하고자 할 때는 다
음과 같이 하십시오.
1. 엔진을 시동시킨 후 바람 방향 선택 버튼
으로 원하는 방향을 설정하고 에어컨 선
택 버튼을 누르십시오.
▶운전석 개별 공조 버튼
운전석 개별공조 버튼을 눌러 버튼내 표시등
이 켜지면, 선택한 풍향 모드에 따라 바람이
운전석쪽으로 집중하여 나오게 됩니다. 이때
운전석 외 바람 송풍구에서도 쾌적감 향상을
위하여 적은량의 바람이 나올 수 있습니다.
동승석에 사람이 없을 때 사용하면 에너지 소
비를 줄일 수 있습니다.
앞유리 서리제거 모드(, )를 사용할
때는 서리제거를 위해 운전석 개별 공조를 선
택하더라도 앞유리의 좌우 모두 바람이 나오
게 됩니다.
OAE046315OAE046315OAE046313OAE046313OAE046314OAE046314
▶풍량 조절
풍량 조절 버튼을 눌러 원하는 풍량을 설정하
십시오.
「」 부분을 누르면 풍량이 많아지고 「」 부
분을 누르면 풍량이 적어집니다. 표시창에 풍
량의 정도가 표시됩니다.

4-136
편의 장치

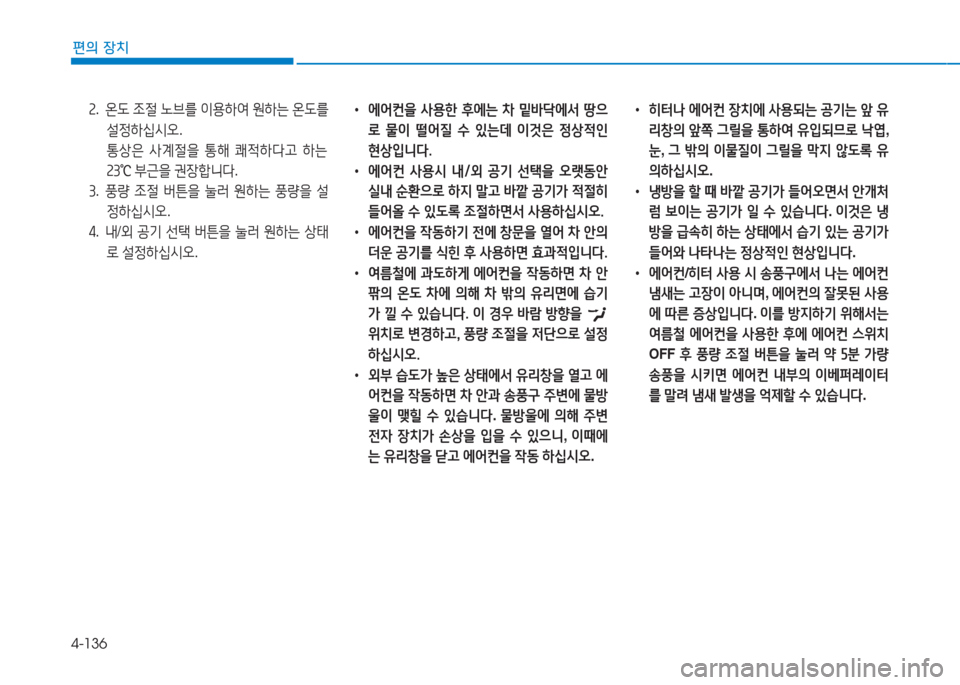

2. 온도 조절 노브를 이용하여 원하는 온도를
설정하십시오.
통상은 사계절을 통해 쾌적하다고 하는
23℃ 부근을 권장합니다.
3. 풍량 조절 버튼을 눌러 원하는 풍량을 설
정하십시오.
4. 내/외 공기 선택 버튼을 눌러 원하는 상태
로 설정하십시오.
• 에어컨을 사용한 후에는 차 밑바닥에서 땅으
로 물이 떨어질 수 있는데 이것은 정상적인
현상입니다.
• 에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 바깥 공기가 적절히
들어올 수 있도록 조절하면서 사용하십시오.
• 에어컨을 작동하기 전에 창문을 열어 차 안의
더운 공기를 식힌 후 사용하면 효과적입니다.
• 여름철에 과도하게 에어컨을 작동하면 차 안
팎의 온도 차에 의해 차 밖의 유리면에 습기
가 낄 수 있습니다. 이 경우 바람 방향을
위치로 변경하고, 풍량 조절을 저단으로 설정
하십시오.
• 외부 습도가 높은 상태에서 유리창을 열고 에
어컨을 작동하면 차 안과 송풍구 주변에 물방
울이 맺힐 수 있습니다. 물방울에 의해 주변
전자 장치가 손상을 입을 수 있으니, 이때에
는 유리창을 닫고 에어컨을 작동 하십시오.
• 히터나 에어컨 장치에 사용되는 공기는 앞 유
리창의 앞쪽 그릴을 통하여 유입되므로 낙엽,
눈, 그 밖의 이물질이 그릴을 막지 않도록 유
의하십시오.
• 냉방을 할 때 바깥 공기가 들어오면서 안개처
럼 보이는 공기가 일 수 있습니다. 이것은 냉
방을 급속히 하는 상태에서 습기 있는 공기가
들어와 나타나는 정상적인 현상입니다.
• 에어컨/히터 사용 시 송풍구에서 나는 에어컨
냄새는 고장이 아니며, 에어컨의 잘못된 사용
에 따른 증상입니다. 이를 방지하기 위해서는
여름철 에어컨을 사용한 후에 에어컨 스위치
OFF 후 풍량 조절 버튼을 눌러 약 5분 가량
송풍을 시키면 에어컨 내부의 이베퍼레이터
를 말려 냄새 발생을 억제할 수 있습니다.

4-137
편의 장치
4OAE046316OAE046316

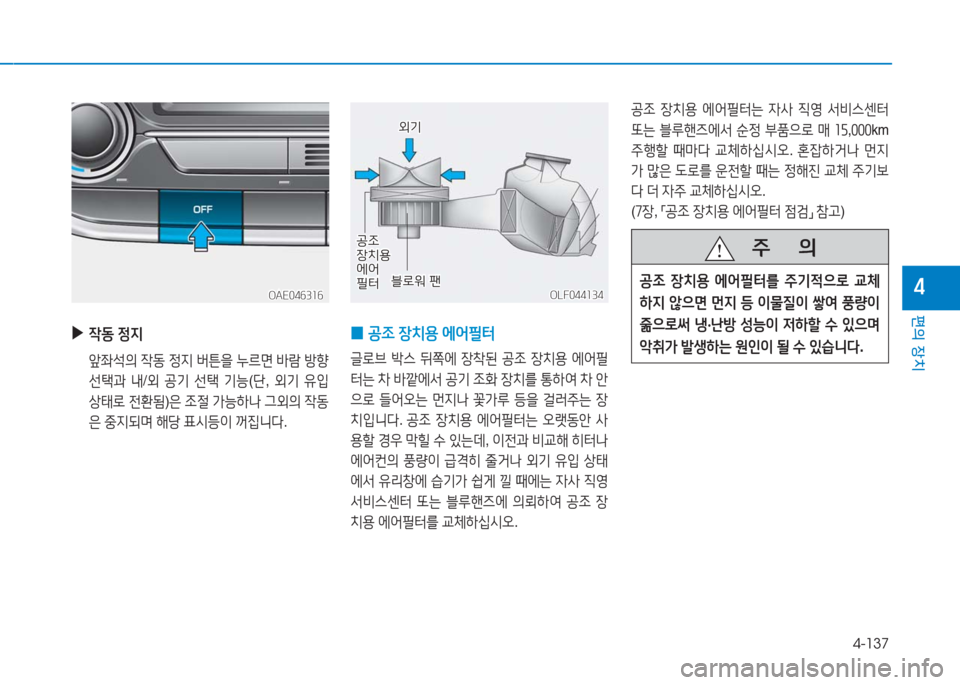

▶작동 정지
앞좌석의 작동 정지 버튼을 누르면 바람 방향
선택과 내/외 공기 선택 기능(단, 외기 유입
상태로 전환됨)은 조절 가능하나 그외의 작동
은 중지되며 해당 표시등이 꺼집니다.

0공조 장치용 에어필터
글로브 박스 뒤쪽에 장착된 공조 장치용 에어필
터는 차 바깥에서 공기 조화 장치를 통하여 차 안
으로 들어오는 먼지나 꽃가루 등을 걸러주는 장
치입니다. 공조 장치용 에어필터는 오랫동안 사
용할 경우 막힐 수 있는데, 이전과 비교해 히터나
에어컨의 풍량이 급격히 줄거나 외기 유입 상태
에서 유리창에 습기가 쉽게 낄 때에는 자사 직영
서비스센터 또는 블루핸즈에 의뢰하여 공조 장
치용 에어필터를 교체하십시오.
공조 공조 장치용 장치용 에어 에어 필터필터블로워 팬블로워 팬
외기외기
OLF044134OLF044134
공조 장치용 에어필터는 자사 직영 서비스센터
또는 블루핸즈에서 순정 부품으로 매 15,000km
주행할 때마다 교체하십시오. 혼잡하거나 먼지
가 많은 도로를 운전할 때는 정해진 교체 주기보
다 더 자주 교체하십시오.
(7장, 「공조 장치용 에어필터 점검」 참고)
주 의
공조 장치용 에어필터를 주기적으로 교체
하지 않으면 먼지 등 이물질이 쌓여 풍량이
줆으로써 냉·난방 성능이 저하할 수 있으며
악취가 발생하는 원인이 될 수 있습니다.

4-138
편의 장치

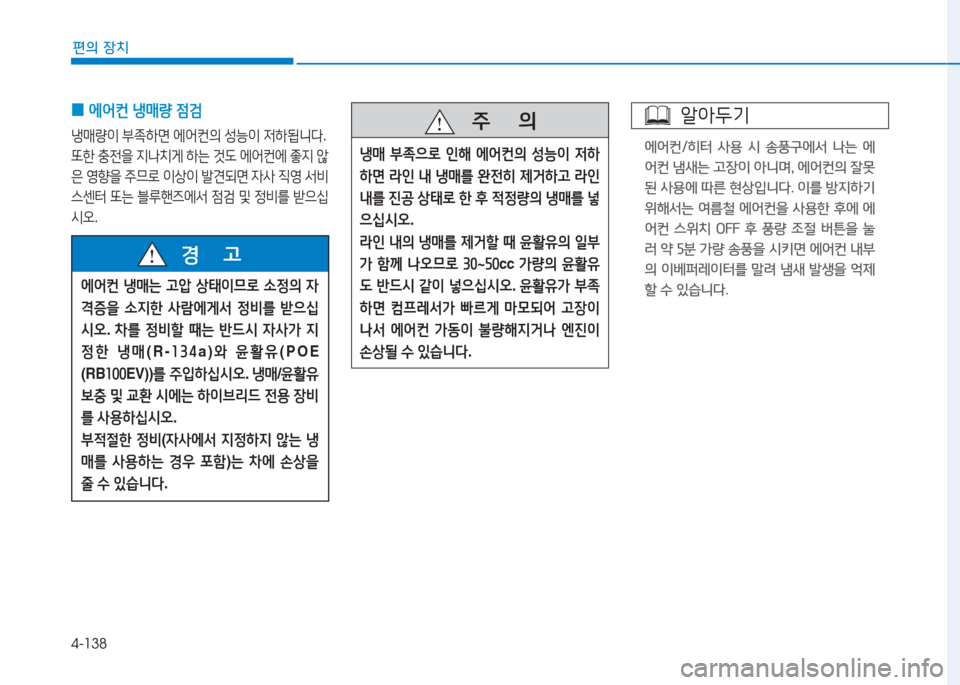

0에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 충전을 지나치게 하는 것도 에어컨에 좋지 않
은 영향을 주므로 이상이 발견되면 자사 직영 서비
스센터 또는 블루핸즈에서 점검 및 정비를 받으십
시오.
에어컨 냉매는 고압 상태이므로 소정의 자
격증을 소지한 사람에게서 정비를 받으십
시오. 차를 정비할 때는 반드시 자사가 지
정한 냉매(R-134a)와 윤활유(POE
(RB100EV))를 주입하십시오. 냉매/윤활유
보충 및 교환 시에는 하이브리드 전용 장비
를 사용하십시오.
부적절한 정비(자사에서 지정하지 않는 냉
매를 사용하는 경우 포함)는 차에 손상을
줄 수 있습니다.
경 고
주 의
냉매 부족으로 인해 에어컨의 성능이 저하
하면 라인 내 냉매를 완전히 제거하고 라인
내를 진공 상태로 한 후 적정량의 냉매를 넣
으십시오.
라인 내의 냉매를 제거할 때 윤활유의 일부
가 함께 나오므로 30~50cc 가량의 윤활유
도 반드시 같이 넣으십시오. 윤활유가 부족
하면 컴프레서가 빠르게 마모되어 고장이
나서 에어컨 가동이 불량해지거나 엔진이
손상될 수 있습니다.
알아두기
에어컨/히터 사용 시 송풍구에서 나는 에
어컨 냄새는 고장이 아니며, 에어컨의 잘못
된 사용에 따른 현상입니다. 이를 방지하기
위해서는 여름철 에어컨을 사용한 후에 에
어컨 스위치 OFF 후 풍량 조절 버튼을 눌
러 약 5분 가량 송풍을 시키면 에어컨 내부
의 이베퍼레이터를 말려 냄새 발생을 억제
할 수 있습니다.

4-139
편의 장치
4

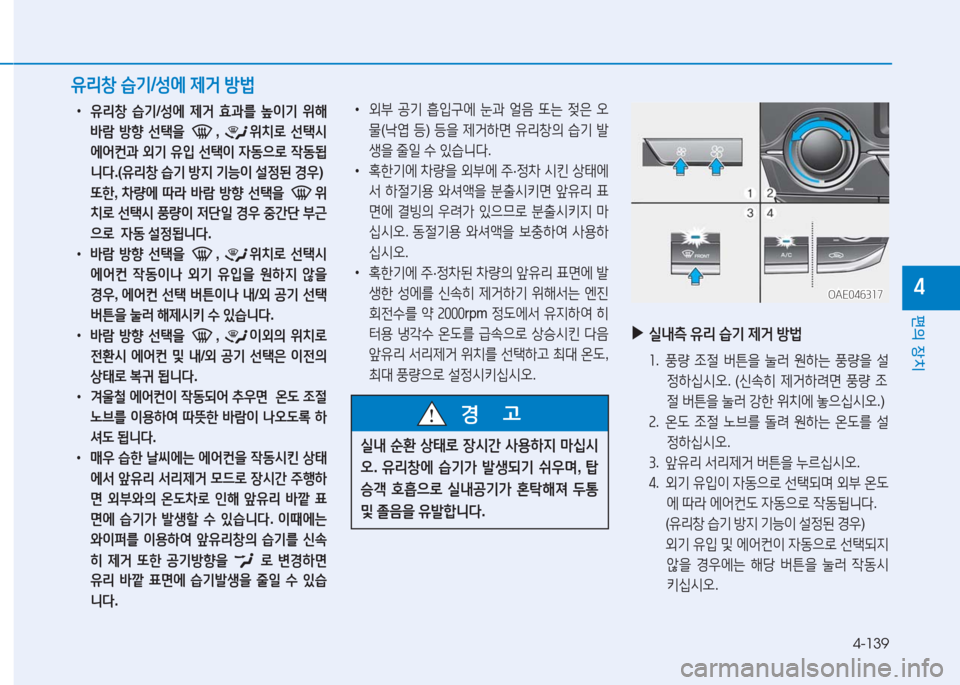

•유리창 습기/성에 제거 효과를 높이기 위해
바람 방향 선택을 , 위치로 선택시
에어컨과 외기 유입 선택이 자동으로 작동됩
니다.(유리창 습기 방지 기능이 설정된 경우)
또한, 차량에 따라 바람 방향 선택을 위
치로 선택시 풍량이 저단일 경우 중간단 부근
으로 자동 설정됩니다.
•바람 방향 선택을 , 위치로 선택시
에어컨 작동이나 외기 유입을 원하지 않을
경우, 에어컨 선택 버튼이나 내/외 공기 선택
버튼을 눌러 해제시키 수 있습니다.
•바람 방향 선택을 , 이외의 위치로
전환시 에어컨 및 내/외 공기 선택은 이전의
상태로 복귀 됩니다.
•겨울철 에어컨이 작동되어 추우면 온도 조절
노브를 이용하여 따뜻한 바람이 나오도록 하
셔도 됩니다.
•매우 습한 날씨에는 에어컨을 작동시킨 상태
에서 앞유리 서리제거 모드로 장시간 주행하
면 외부와의 온도차로 인해 앞유리 바깥 표
면에 습기가 발생할 수 있습니다. 이때에는
와이퍼를 이용하여 앞유리창의 습기를 신속
히 제거 또한 공기방향을 로 변경하면
유리 바깥 표면에 습기발생을 줄일 수 있습
니다.
유리창 습기/성에 제거 방법
•외부 공기 흡입구에 눈과 얼음 또는 젖은 오
물(낙엽 등) 등을 제거하면 유리창의 습기 발
생을 줄일 수 있습니다.
•혹한기에 차량을 외부에 주·정차 시킨 상태에
서 하절기용 와셔액을 분출시키면 앞유리 표
면에 결빙의 우려가 있으므로 분출시키지 마
십시오. 동절기용 와셔액을 보충하여 사용하
십시오.
•혹한기에 주·정차된 차량의 앞유리 표면에 발
생한 성에를 신속히 제거하기 위해서는 엔진
회전수를 약 2000rpm 정도에서 유지하여 히
터용 냉각수 온도를 급속으로 상승시킨 다음
앞유리 서리제거 위치를 선택하고 최대 온도,
최대 풍량으로 설정시키십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 유리창에 습기가 발생되기 쉬우며, 탑
승객 호흡으로 실내공기가 혼탁해져 두통
및 졸음을 유발합니다.
경 고
▶실내측 유리 습기 제거 방법
1. 풍량 조절 버튼을 눌러 원하는 풍량을 설
정하십시오. (신속히 제거하려면 풍량 조
절 버튼을 눌러 강한 위치에 놓으십시오.)
2. 온도 조절 노브를 돌려 원하는 온도를 설
정하십시오.
3. 앞유리 서리제거 버튼을 누르십시오.
4. 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
외기 유입 및 에어컨이 자동으로 선택되지
않을 경우에는 해당 버튼을 눌러 작동시
키십시오.
