2016 Hyundai Ioniq 아이오닉 AE - 사용 설명서 (in Korean)

7-47
정기 점검
7
•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.
•전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차
브레이크를 확실히 작동시키고 시동을
「OFF」 하십시오.
•전구 표면이 뜨거우면 화상의 위험이 있
으므로 반드시 장갑 등을 착용하십시오.
경 고

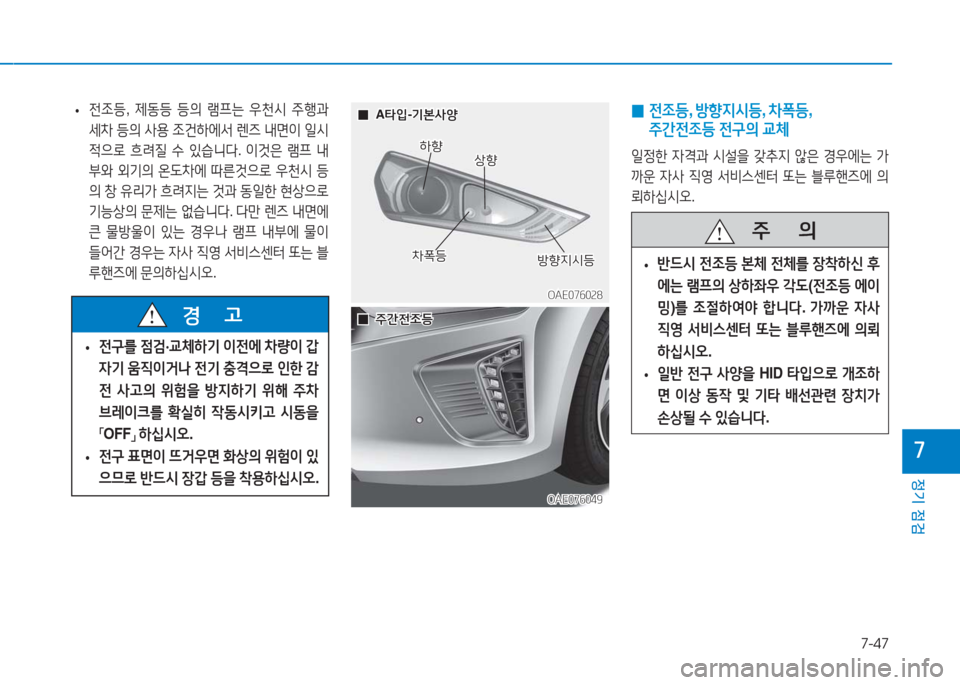

0 전조등, 방향지시등, 차폭등,
주간전조등 전구의 교체
일정한 자격과 시설을 갖추지 않은 경우에는 가
까운 자사 직영 서비스센터 또는 블루핸즈에 의
뢰하십시오.
주 의
•반드시 전조등 본체 전체를 장착하신 후
에는 램프의 상하좌우 각도(전조등 에이
밍)를 조절하여야 합니다. 가까운 자사
직영 서비스센터 또는 블루핸즈에 의뢰
하십시오.
•일반 전구 사양을 HID 타입으로 개조하
면 이상 동작 및 기타 배선관련 장치가
손상될 수 있습니다.
OAE076028OAE076028
00A타입-기본사양A타입-기본사양
상향상향
차폭등차폭등방향지시등방향지시등
OAE076049OAE076049
00주간전조등주간전조등
하향하향

7-48
정기 점검
▶전조등/차폭등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 엔진 후드를 열고 전조등 뒤편에 있는 커
버를 분리하십시오.
4. 소켓을 시계 반대 방향으로 돌려 본체로부
터 분리하십시오.
5. 전구를 빼낸후, 새 전구로 교체한 후 분리
의 역순으로 장착하십시오.
OAE076030OAE076030
▶방향지시등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 방향지시등 뒤편에 있는 커버를 시계반대
방향으로 분리하십시오.
4. 소켓을 시계반대방향으로 돌려 본체에서
분리 하십시오.
5. 전구를 누른 상태로 시계반대방향으로 돌
려 소켓에서 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로
장착하십시오.
OAE076031OAE076031
●할로겐 전구 교체시 주의사항
•전구가 식은 다음 교체하십시오.
•전구의 유리부분을 손으로 잡지 마십시오.
• 항상 조심스럽게 다루고 긁힘과 마찰을 피
하십시오.
• 전구가 켜진 상태라면 액체가 닿지 않도록
하십시오.
• 전구는 전조등에 장착되었을 때만 작동해
야 합니다.
•전구 교체 시 보안경을 착용하십시오.
OAE076052OAE076052
상향상향
차폭등차폭등
하향하향

7-49
정기 점검
7

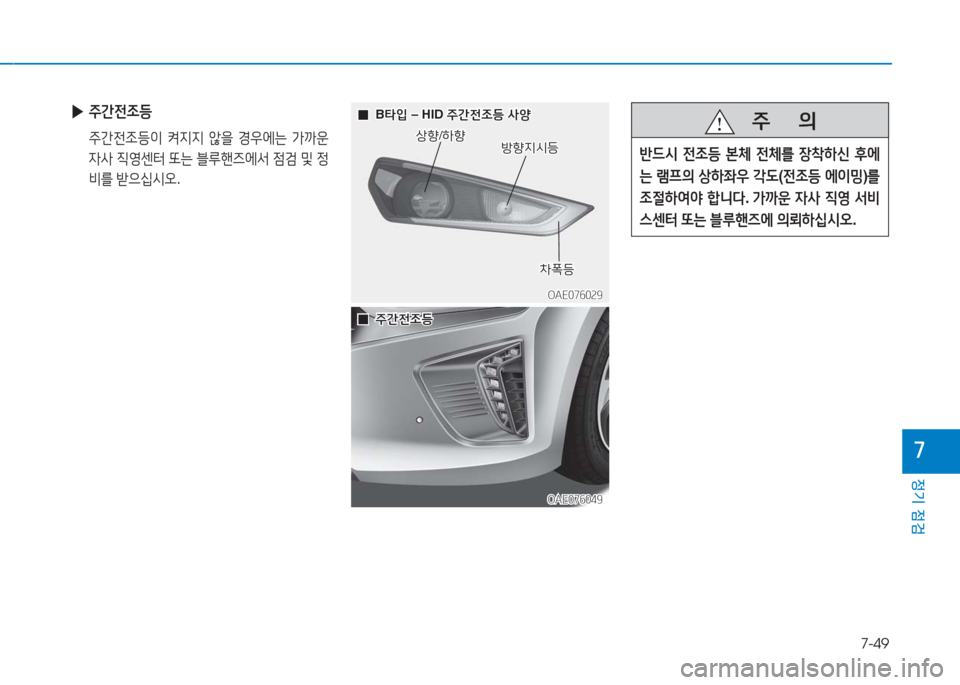

▶주간전조등
주간전조등이 켜지지 않을 경우에는 가까운
자사 직영센터 또는 블루핸즈에서 점검 및 정
비를 받으십시오.
주 의
반드시 전조등 본체 전체를 장착하신 후에
는 램프의 상하좌우 각도(전조등 에이밍)를
조절하여야 합니다. 가까운 자사 직영 서비
스센터 또는 블루핸즈에 의뢰하십시오.
OAE076029OAE076029
00B타입 – HID 주간전조등 사양B타입 – HID 주간전조등 사양
방향지시등방향지시등상향/하향상향/하향
OAE076049OAE076049
00주간전조등주간전조등
차폭등차폭등

7-50
정기 점검

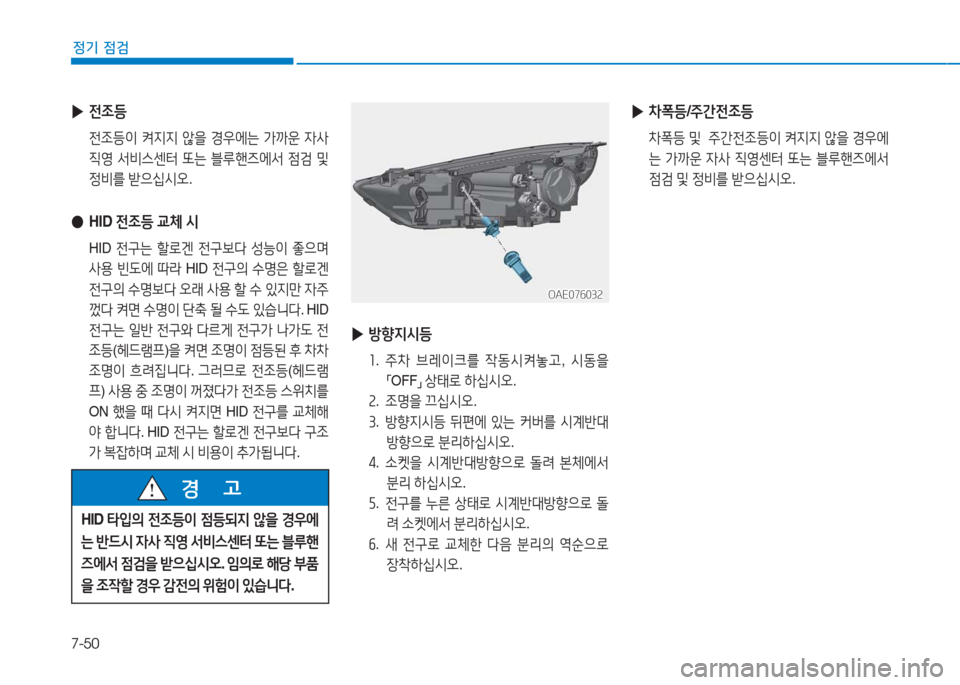

▶전조등
전조등이 켜지지 않을 경우에는 가까운 자사
직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
●HID 전조등 교체 시
HID 전구는 할로겐 전구보다 성능이 좋으며
사용 빈도에 따라 HID 전구의 수명은 할로겐
전구의 수명보다 오래 사용 할 수 있지만 자주
껐다 켜면 수명이 단축 될 수도 있습니다. H I D
전구는 일반 전구와 다르게 전구가 나가도 전
조등(헤드램프)을 켜면 조명이 점등된 후 차차
조명이 흐려집니다. 그러므로 전조등(헤드램
프) 사용 중 조명이 꺼졌다가 전조등 스위치를
ON 했을 때 다시 켜지면 HID 전구를 교체해
야 합니다. H I D 전구는 할로겐 전구보다 구조
가 복잡하며 교체 시 비용이 추가됩니다.
HID 타입의 전조등이 점등되지 않을 경우에
는 반드시 자사 직영 서비스센터 또는 블루핸
즈에서 점검을 받으십시오. 임의로 해당 부품
을 조작할 경우 감전의 위험이 있습니다.
경 고
OAE076032OAE076032
▶방향지시등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 방향지시등 뒤편에 있는 커버를 시계반대
방향으로 분리하십시오.
4. 소켓을 시계반대방향으로 돌려 본체에서
분리 하십시오.
5. 전구를 누른 상태로 시계반대방향으로 돌
려 소켓에서 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로
장착하십시오.
▶차폭등/주간전조등
차폭등 및 주간전조등이 켜지지 않을 경우에
는 가까운 자사 직영센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.

7-51
정기 점검
7
0옆 방향지시등 전구의 교체
▶A타입
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 차량으로부터 렌즈를 앞 방향으로 잡아당
겨 분리하십시오.
3. 전구 커넥터를 분리 하십시오.
4. 소켓을 시계반대방향으로 돌려 본체에서
분리 하십시오.
5. 전구를 그대로 당겨 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로
장착하십시오.
OAE076033OAE076033
▶B타입
옆 방향지시등이 켜지지 않을 경우에는 가까
운 자사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
OAE076034OAE076034OAE076035OAE076035
OAE076036OAE076036
00A타입 – 기본사양A타입 – 기본사양
00B타입 – LED 사양B타입 – LED 사양
0 제동등, 미등, 방향지시등, 후진등 전구의
교체
미등미등
후진등후진등방향지시등방향지시등
미등/제동등미등/제동등
미등/제동등미등/제동등
방향지시등방향지시등후진등후진등
미등미등

7-52
정기 점검

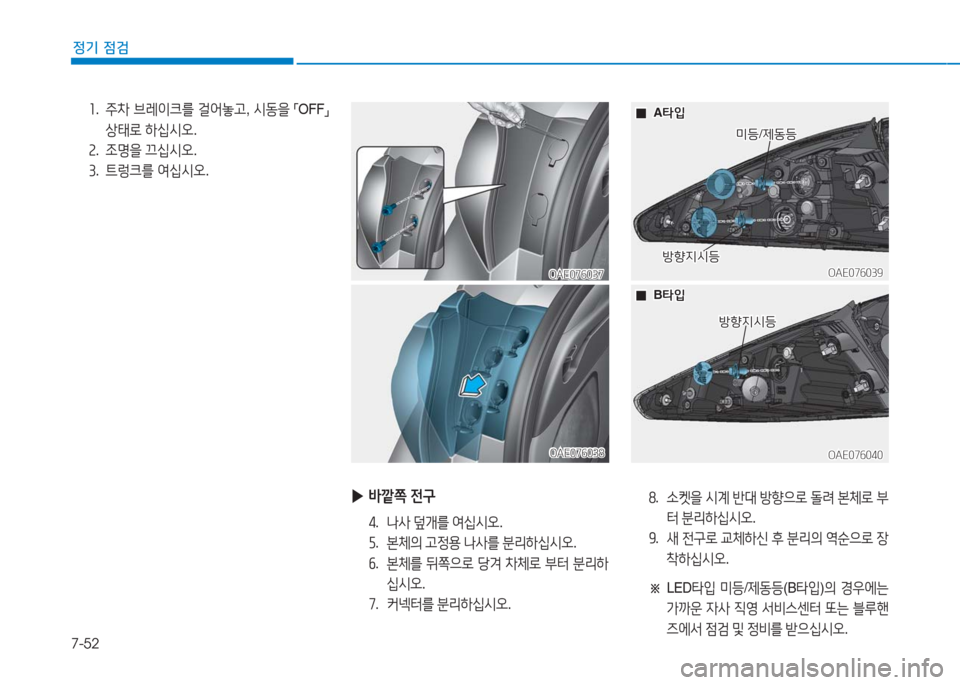

1. 주차 브레이크를 걸어놓고, 시동을 「OFF」
상태로 하십시오.
2. 조명을 끄십시오.
3. 트렁크를 여십시오.
▶바깥쪽 전구
4. 나사 덮개를 여십시오.
5. 본체의 고정용 나사를 분리하십시오.
6. 본체를 뒤쪽으로 당겨 차체로 부터 분리하
십시오.
7. 커넥터를 분리하십시오.
OAE076038OAE076038
OAE076037OAE076037
8. 소켓을 시계 반대 방향으로 돌려 본체로 부
터 분리하십시오.
9. 새 전구로 교체하신 후 분리의 역순으로 장
착하십시오.
※ LED타입 미등/제동등(B타입)의 경우에는
가까운 자사 직영 서비스센터 또는 블루핸
즈에서 점검 및 정비를 받으십시오.
OAE076039OAE076039
OAE076040OAE076040
미등/제동등미등/제동등
00A타입A타입
00B타입B타입
방향지시등방향지시등
방향지시등방향지시등

7-53
정기 점검
7

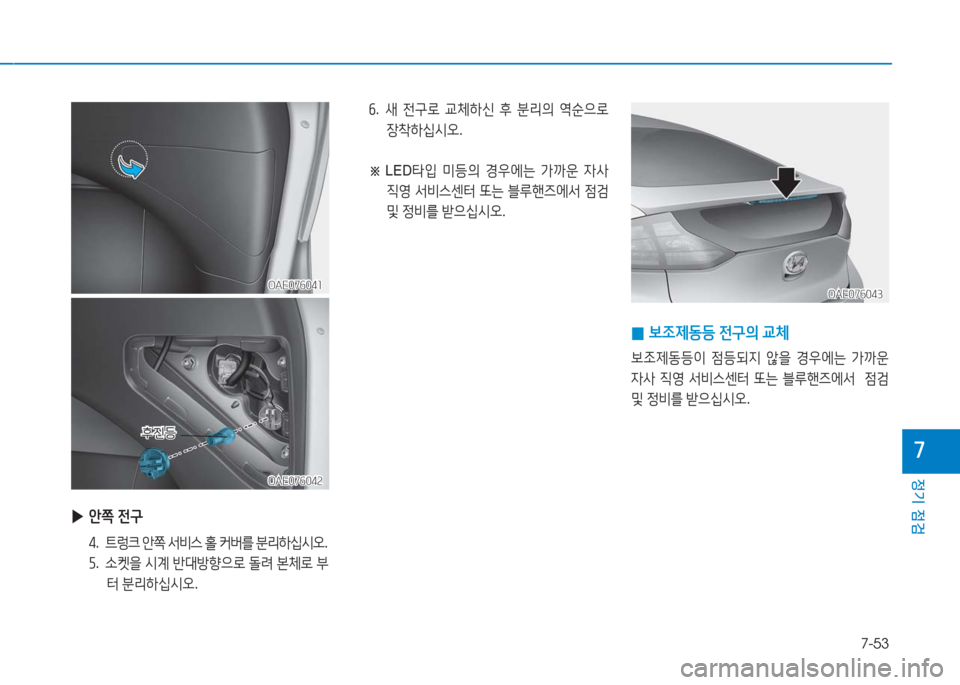

▶안쪽 전구
4. 트렁크 안쪽 서비스 홀 커버를 분리하십시오.
5. 소켓을 시계 반대방향으로 돌려 본체로 부
터 분리하십시오.
OAE076042OAE076042
OAE076041OAE076041
후진등후진등
0보조제동등 전구의 교체
보조제동등이 점등되지 않을 경우에는 가까운
자사 직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.
OAE076043OAE076043
6. 새 전구로 교체하신 후 분리의 역순으로
장착하십시오.
※ LED타입 미등의 경우에는 가까운 자사
직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.

7-54
정기 점검

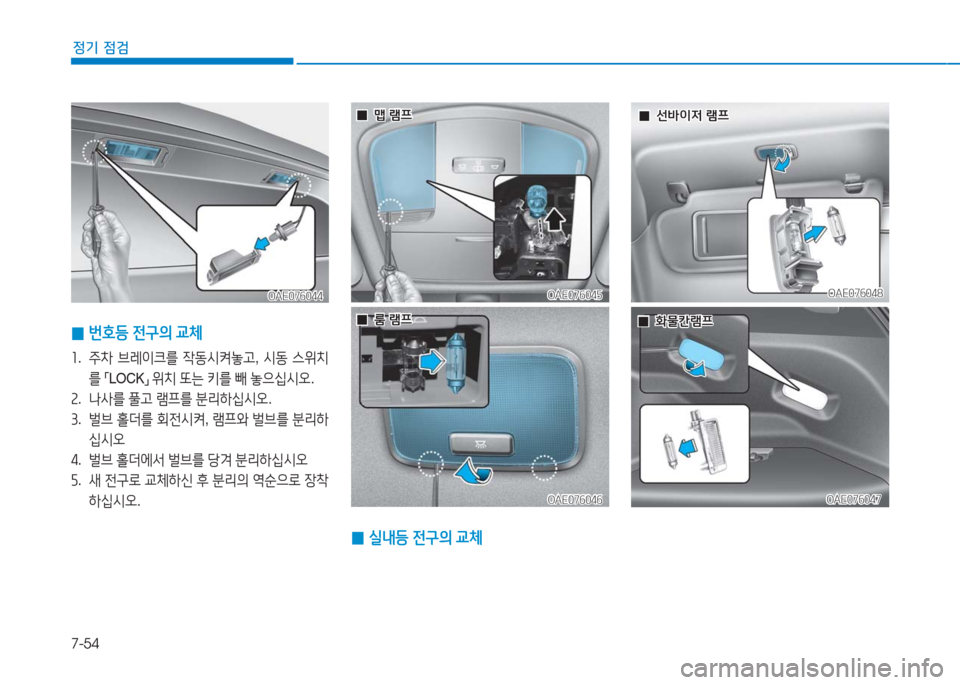

0번호등 전구의 교체
1. 주차 브레이크를 작동시켜놓고, 시동 스위치
를 「LOCK」 위치 또는 키를 빼 놓으십시오.
2. 나사를 풀고 램프를 분리하십시오.
3. 벌브 홀더를 회전시켜, 램프와 벌브를 분리하
십시오
4. 벌브 홀더에서 벌브를 당겨 분리하십시오
5. 새 전구로 교체하신 후 분리의 역순으로 장착
하십시오.
OAE076044OAE076044
0실내등 전구의 교체
OAE076045OAE076045
00맵 램프맵 램프
OAE076046OAE076046
00룸 램프룸 램프
OAE076048OAE076048
00선바이저 램프선바이저 램프
OAE076047OAE076047
00화물칸램프화물칸램프
