5-52
시동 및 주행
● 2차 경보
1차 경보 (실외미러 경보등 켜짐) 상태에서 해당 방향으로 차선 변경을 위하여 방향지시등을 작동
하면 2차경보가 작동합니다.
2차 경보는 실외미러 경보등이 깜빡입니다. 동시에 경보음이 작동하여 운전자에게 알립니다.
이때 방향지시등 스위치를 다시 원위치로 작동하면 2차 경보는 취소됩니다.
●경보음 설정/해제 방법
경보음이 불필요하다고 판단되는 경우, 해제할수 있습니다.
시동 [ON] 상태에서 계기판 사용자 설정에서 해제하면 경보음이 나지 않습니다.
•A타입
「사용자 설정 → 주행보조 → 후방추돌 경보 → 후측방 경보음」
•B타입
「사용자 설정 → 주행 보조 → 후측방 경보음」
단, 경보음을 해제하실 경우 경보 상황 인지에 어려움이 있을수 있습니다.
경보음 사용시에도 동일한 순서로 진행하십시오.
자세한 내용은 4장 「계기판 메뉴 설정」을 참고하십시오.
▶후측방 감지 센서
뒷 범퍼 내부에 후측방을 감지하는 센서가 있
습니다.
범퍼에 이물질이 묻으면 기능이 정상적으로 작
동하지 않습니다. 항상 청결을 유지하십시오.
OAE056065OAE056065OAE056036OAE056036
••2차 경보(좌측)2차 경보(좌측)
실외미러실외미러
경보음경보음
OAE056037OAE056037
••2차 경보(우측)2차 경보(우측)
실외미러실외미러
경보음경보음

5-53
시동 및 주행
5 ▶후측방 경보 시스템 경고문
•후측방 경보 시스템이 해제되었습니다
다음과 같은 경우 센서 감지가 정상적으로 이
루어 지지 않습니다.
따라서 시스템이 자동으로 해제되며, 계기판
에 경고문이 표시됩니다.
•후측방 경보 시스템을 점검하십시오
후측방 경보 시스템에 이상이 있는 경우 계기
판에 경고문이 표시되며 경보시스템이 자동
으로 해제됩니다.
자사 직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
- 범퍼 표면 또는 범퍼 내부에 이물질이 묻
어 있을 경우
- 차량 후방에 짐칸(트레일러 혹은 캐리어)
장착 또는 기타 장비를 거치한 경우
- 차량이 적은 넓은 지역이나, 광활한 사막
에서 운전할 경우
- 눈이나 비가 많이 오는 경우
짐칸 및 기타장비를 사용하실 경우 시스템
「OFF」하시기 바랍니다. 후측방 경보 시스템
을 사용하려면 짐칸 및 기타 장비를 제거하십
시오. 범퍼 표면 이물질이 묻어 있을 경우, 이
물질을 제거하십시오. 이물질을 제거 후 일정
시간(약 10분) 주행 시 시스템이 정상 작동합
니다. 차량 후방 짐칸 또는 기타 장비 및 이물
질을 제거해도 시스템이 정상 작동하지 않으
면 자사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
00A타입A타입 00A타입A타입 00B타입B타입 00B타입B타입
OAE056040OAE056040OAE056042OAE056042OAE056041OAE056041OAE056043OAE056043

5-54
시동 및 주행
▶작동 조건
•변속단을 「R」(후진)단으로 변속하고 차량
의 속도가 약 10km/h 이하로 후진시 시스
템이 작동합니다.
•후측방 감지 범위는 측면 방향으로 약
0.5~20m 입니다.
감지 영역 이내에서 차량이 약 4km/h~36km/h
의 속도로 이동할 때 감지하게 됩니다. 단,
시스템 작동 환경에 따라서 감지 범위는
달라질 수 있으니, 항상 주위를 살피시기
바랍니다. ▶기능 설정
시동 [ON] 상태에서 계기판 사용자 설정에서
아래와 같이 시스템을 선택하면 시스템이 켜
지고 작동 준비상태가 됩니다. 선택을 해제
할 경우, 작동을 중지합니다.
•A타입
「사용자 설정 → 주행보조 → 후방추돌 경보
→ 후측방 접근 경보」
•B타입
「사용자 설정 → 주행 보조 → 후측방 접근 경보」
자세한 내용은 4장 「계기판 메뉴 설정」을 참
고하십시오.
0후측방 접근 경보 기능
차량 후진시 자차 후측방 좌우측에서 접근하는 차
량을 감지하여 운전자에게 알려주는 기능입니다.
OAE056107OAE056107
00A타입A타입 00B타입B타입
OAE056092OAE056092OAE056098OAE056098

5-55
시동 및 주행
5
OAE056046OAE056046OAE056047OAE056047
OAD055048OAD055048OAD055049OAD055049
00B타입B타입
••좌측좌측 ••우측우측
00A타입A타입
••좌측좌측 ••우측우측
▶경보유형
•차량 후방 좌우측에서 자차를 향해서 접
근하는 차량이 감지된 경우, 경보음이 울
리고 실외 미러의 경보등이 깜빡이고 LCD
표시창을 통해 운전자에게 알려줍니다.
•후방 좌우측의 움직이는 차량이 감지범위
에서 벗어난 경우, 차량이 자차의 바로 뒤
에 있는 경우, 상대 차량의 진행방향이 자
차를 향하지 않는 경우, 접근 차속이 느려
진 경우 경보는 해제됩니다.
시스템 작동 환경에 따라 경보가 안될 수도
있으니, 반드시 주위를 살피시기 바랍니다.

차량 뒷 범퍼의 왼쪽 또는 오른쪽이 차량이나 장
애물로 가려진 경우 해당 방향의 감지 성능이 저
하됩니다.
0후측방 경보 시스템 비작동 조건
•후측방 경보 시스템이 작동중에는 후측
방에 차량이 다가올 때 마다 실외 미러
경보등이 켜집니다. 이때 실외 미러에
시선을 고정할 경우 차량 주변 미확인으
로 안전운전에 방해가 될 수 있으므로
주의하십시오.
•후측방 경보 시스템이 장착된 차량이라
도 신중히 운전하고 차선 변경시 후측
방 경보 시스템에만 의존할 경우 사고발
생의 위험성이 있으므로 전, 후, 측방의
차량을 눈으로 직접 확인하십시오.
후측방 경보 시스템은 주위 상황 및 주
행 조건에 의해 경보 기능이 작동되지
않을 수도 있으므로 항상 주위를 확인하
십시오.
경 고

5-56
시동 및 주행

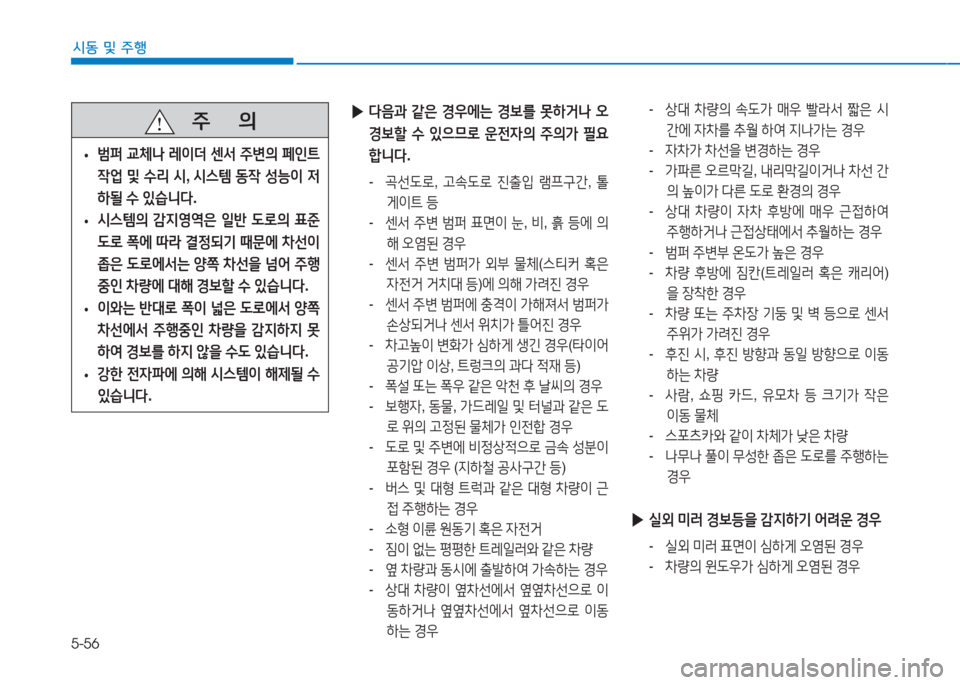

- 상대 차량의 속도가 매우 빨라서 짧은 시
간에 자차를 추월 하여 지나가는 경우
- 자차가 차선을 변경하는 경우
- 가파른 오르막길, 내리막길이거나 차선 간
의 높이가 다른 도로 환경의 경우
- 상대 차량이 자차 후방에 매우 근접하여
주행하거나 근접상태에서 추월하는 경우
- 범퍼 주변부 온도가 높은 경우
- 차량 후방에 짐칸(트레일러 혹은 캐리어)
을 장착한 경우
- 차량 또는 주차장 기둥 및 벽 등으로 센서
주위가 가려진 경우
- 후진 시, 후진 방향과 동일 방향으로 이동
하는 차량
- 사람, 쇼핑 카드, 유모차 등 크기가 작은
이동 물체
- 스포츠카와 같이 차체가 낮은 차량
- 나무나 풀이 무성한 좁은 도로를 주행하는
경우
▶실외 미러 경보등을 감지하기 어려운 경우
- 실외 미러 표면이 심하게 오염된 경우
- 차량의 윈도우가 심하게 오염된 경우
▶다음과 같은 경우에는 경보를 못하거나 오
경보할 수 있으므로 운전자의 주의가 필요
합니다.
- 곡선도로, 고속도로 진출입 램프구간, 톨
게이트 등
- 센서 주변 범퍼 표면이 눈, 비, 흙 등에 의
해 오염된 경우
- 센서 주변 범퍼가 외부 물체(스티커 혹은
자전거 거치대 등)에 의해 가려진 경우
- 센서 주변 범퍼에 충격이 가해져서 범퍼가
손상되거나 센서 위치가 틀어진 경우
- 차고높이 변화가 심하게 생긴 경우(타이어
공기압 이상, 트렁크의 과다 적재 등)
- 폭설 또는 폭우 같은 악천 후 날씨의 경우
- 보행자, 동물, 가드레일 및 터널과 같은 도
로 위의 고정된 물체가 인전합 경우
- 도로 및 주변에 비정상적으로 금속 성분이
포함된 경우 (지하철 공사구간 등)
- 버스 및 대형 트럭과 같은 대형 차량이 근
접 주행하는 경우
- 소형 이륜 원동기 혹은 자전거
- 짐이 없는 평평한 트레일러와 같은 차량
- 옆 차량과 동시에 출발하여 가속하는 경우
- 상대 차량이 옆차선에서 옆옆차선으로 이
동하거나 옆옆차선에서 옆차선으로 이동
하는 경우
주 의
•범퍼 교체나 레이더 센서 주변의 페인트
작업 및 수리 시, 시스템 동작 성능이 저
하될 수 있습니다.
•시스템의 감지영역은 일반 도로의 표준
도로 폭에 따라 결정되기 때문에 차선이
좁은 도로에서는 양쪽 차선을 넘어 주행
중인 차량에 대해 경보할 수 있습니다.
•이와는 반대로 폭이 넓은 도로에서 양쪽
차선에서 주행중인 차량을 감지하지 못
하여 경보를 하지 않을 수도 있습니다.
•강한 전자파에 의해 시스템이 해제될 수
있습니다.

5-57
시동 및 주행

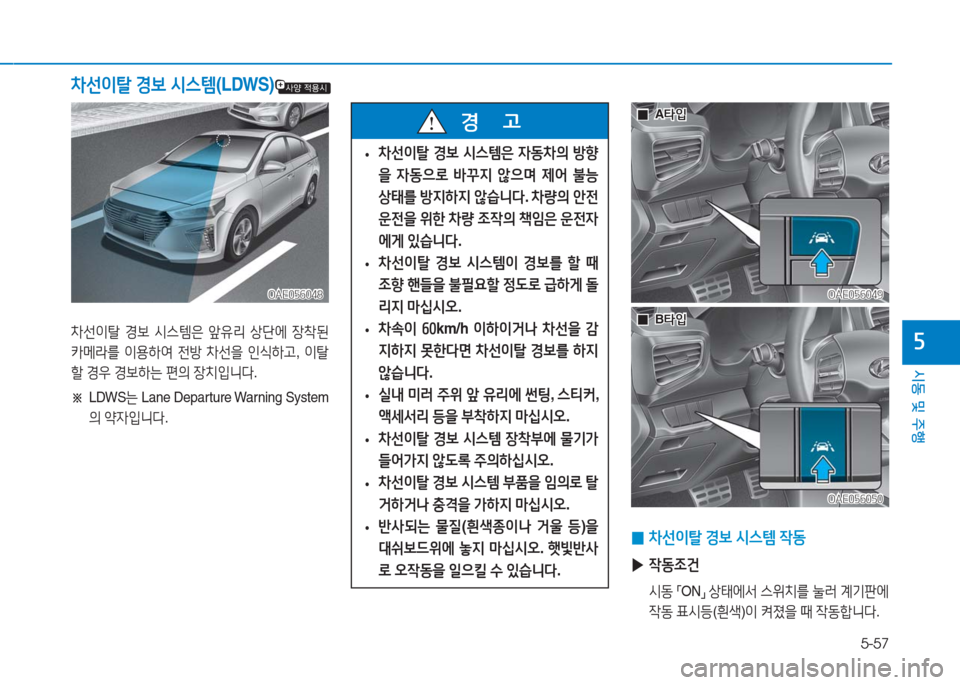

5차선이탈 경보 시스템은 앞유리 상단에 장착된
카메라를 이용하여 전방 차선을 인식하고, 이탈
할 경우 경보하는 편의 장치입니다.
※ LDWS는 Lane Departure Warning System
의 약자입니다.
차선이탈 경보 시스템(LDWS)
OAE056049OAE056049
OAE056050OAE056050
OAE056048OAE056048
0차선이탈 경보 시스템 작동
▶작동조건
시동 「ON」 상태에서 스위치를 눌러 계기판에
작동 표시등(흰색)이 켜졌을 때 작동합니다.
•차선이탈 경보 시스템은 자동차의 방향
을 자동으로 바꾸지 않으며 제어 불능
상태를 방지하지 않습니다. 차량의 안전
운전을 위한 차량 조작의 책임은 운전자
에게 있습니다.
•차선이탈 경보 시스템이 경보를 할 때
조향 핸들을 불필요할 정도로 급하게 돌
리지 마십시오.
•차속이 60km/h 이하이거나 차선을 감
지하지 못한다면 차선이탈 경보를 하지
않습니다.
•실내 미러 주위 앞 유리에 썬팅, 스티커,
액세서리 등을 부착하지 마십시오.
•차선이탈 경보 시스템 장착부에 물기가
들어가지 않도록 주의하십시오.
•차선이탈 경보 시스템 부품을 임의로 탈
거하거나 충격을 가하지 마십시오.
•반사되는 물질(흰색종이나 거울 등)을
대쉬보드위에 놓지 마십시오. 햇빛반사
로 오작동을 일으킬 수 있습니다.
경 고 00A타입A타입
00B타입B타입

5-58
시동 및 주행
OAE056123OAE056123OAE056051OAE056051
OAE056124OAE056124OAE056054OAE056054
••B타입B타입
••A타입A타입 ••B타입B타입

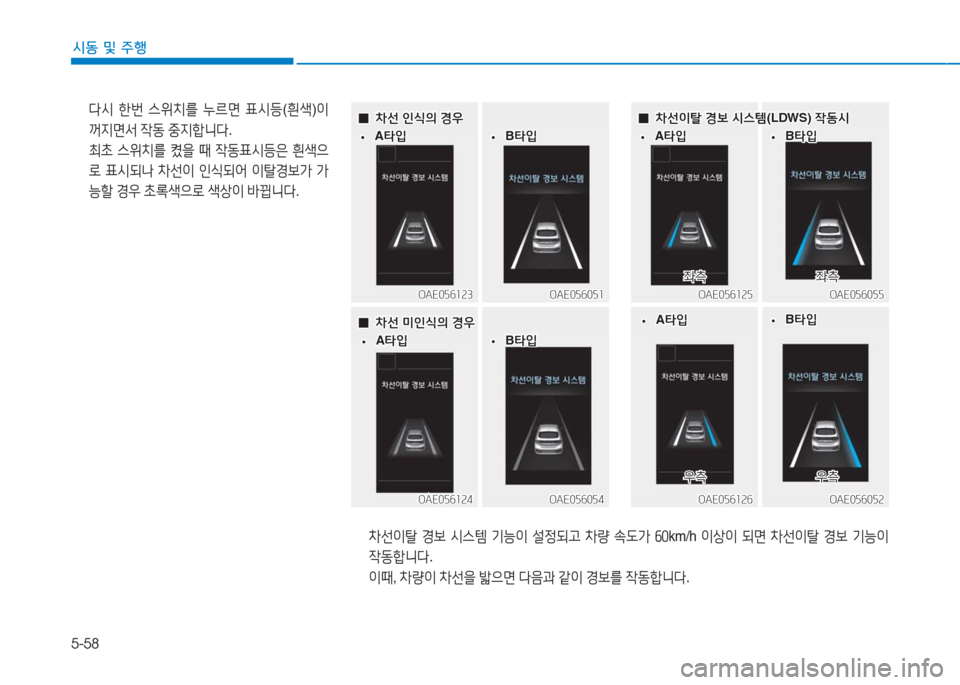

다시 한번 스위치를 누르면 표시등(흰색)이
꺼지면서 작동 중지합니다.
최초 스위치를 켰을 때 작동표시등은 흰색으
로 표시되나 차선이 인식되어 이탈경보가 가
능할 경우 초록색으로 색상이 바뀝니다.
00차선 인식의 경우차선 인식의 경우
00차선 미인식의 경우차선 미인식의 경우
차선이탈 경보 시스템 기능이 설정되고 차량 속도가 60km/h 이상이 되면 차선이탈 경보 기능이
작동합니다.
이때, 차량이 차선을 밟으면 다음과 같이 경보를 작동합니다.
••A타입A타입
OAE056125OAE056125
OAE056052OAE056052OAE056126OAE056126
OAE056055OAE056055
••B타입B타입
••A타입A타입 ••B타입B타입
00차선이탈 경보 시스템(LDWS) 작동시차선이탈 경보 시스템(LDWS) 작동시
좌측좌측좌측좌측
우측우측우측우측
••A타입A타입

5-59
시동 및 주행
5
▶경보유형
1. 시각적 경보
차선일탈 시 이탈 방향의 차선이 황색으로
깜빡입니다.
2. 청각적 경보
차선이탈 시 경보음이 작동합니다.
▶ 시스템 이상
경고등(황색) 및 경고 문구가 표시(일정 시간
후 꺼짐)되며 통합 경고등()이 켜집니다.
차선이탈 경보 시스템에 이상이 있는 것이므
로 자사 직영 서비스센터 또는 블루핸즈에 점
검바랍니다.
00A타입A타입 00B타입B타입
OAE056057OAE056057OAE056058OAE056058OAD055054OAD055054OAE056056OAE056056
OAD055055OAD055055OAE056053OAE056053
••B타입B타입
••A타입A타입 ••B타입B타입
00차선이탈 경보 시스템(LDWS)+차선이탈 경보 시스템(LDWS)+스마트 크루즈 시스템 작동시스마트 크루즈 시스템 작동시
••A타입A타입
좌측좌측좌측좌측
우측우측우측우측
