2016 Hyundai Ioniq 아이오닉 AE - 사용 설명서 (in Korean)

7-39
정기 점검
7
주 의
•타이어의 손상은 눈으로 확인하기 힘든
경우가 있습니다. 타이어 손상은 누기를
일으킬 수 있으므로, 눈으로 타이어 손
상을 확인할 수 없더라도 타이어 손상이
의심되는 경우 즉시 가까운 자사 서비스
센터 또는 블루핸즈에서 점검을 받거나
타이어를 교체 하십시오.
•오프로드, 험로, 패인도로, 맨홀, 연석에
의한 타이어 손상은 보증범위에 포함되
지 않으므로 각별히 주의 하십시오.
•장착된 타이어의 사양은 타이어 측면에
표시된 정보를 확인하십시오.

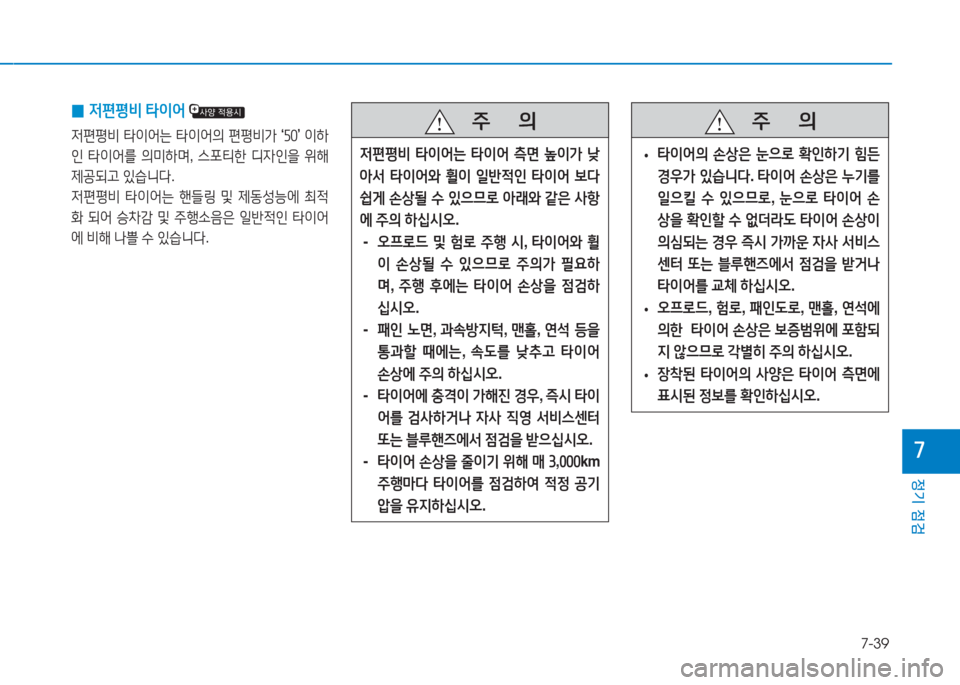

0저편평비 타이어
저편평비 타이어는 타이어의 편평비가 ‘50’ 이하
인 타이어를 의미하며, 스포티한 디자인을 위해
제공되고 있습니다.
저편평비 타이어는 핸들링 및 제동성능에 최적
화 되어 승차감 및 주행소음은 일반적인 타이어
에 비해 나쁠 수 있습니다.
주 의
저편평비 타이어는 타이어 측면 높이가 낮
아서 타이어와 휠이 일반적인 타이어 보다
쉽게 손상될 수 있으므로 아래와 같은 사항
에 주의 하십시오.
- 오프로드 및 험로 주행 시, 타이어와 휠
이 손상될 수 있으므로 주의가 필요하
며, 주행 후에는 타이어 손상을 점검하
십시오.
- 패인 노면, 과속방지턱, 맨홀, 연석 등을
통과할 때에는, 속도를 낮추고 타이어
손상에 주의 하십시오.
- 타이어에 충격이 가해진 경우, 즉시 타이
어를 검사하거나 자사 직영 서비스센터
또는 블루핸즈에서 점검을 받으십시오.
- 타이어 손상을 줄이기 위해 매 3,000km
주행마다 타이어를 점검하여 적정 공기
압을 유지하십시오.

7-40
정기 점검
차량의 전기장치는 전기 과부하를 방지하기 위해
퓨즈가 설치되어 있으므로 전기 장치가 작동되지
않으면 우선 퓨즈 단선 여부를 점검 하십시오.
만일, 퓨즈가 단선되면 그 퓨즈가 보호하고 있는
모든 전기장치는 작동되지 않으니, 퓨즈를 교체
하십시오.
반드시 규정된 용량의 퓨즈만을 사용하십시오.
퓨즈는 실내 및 엔진룸 내에 2개의 퓨즈박스에
분할 설치되어 있으므로, 각 박스의 퓨즈 라벨을
확인하여 작동하지 않는 장치의 퓨즈 위치를 확
인하십시오.

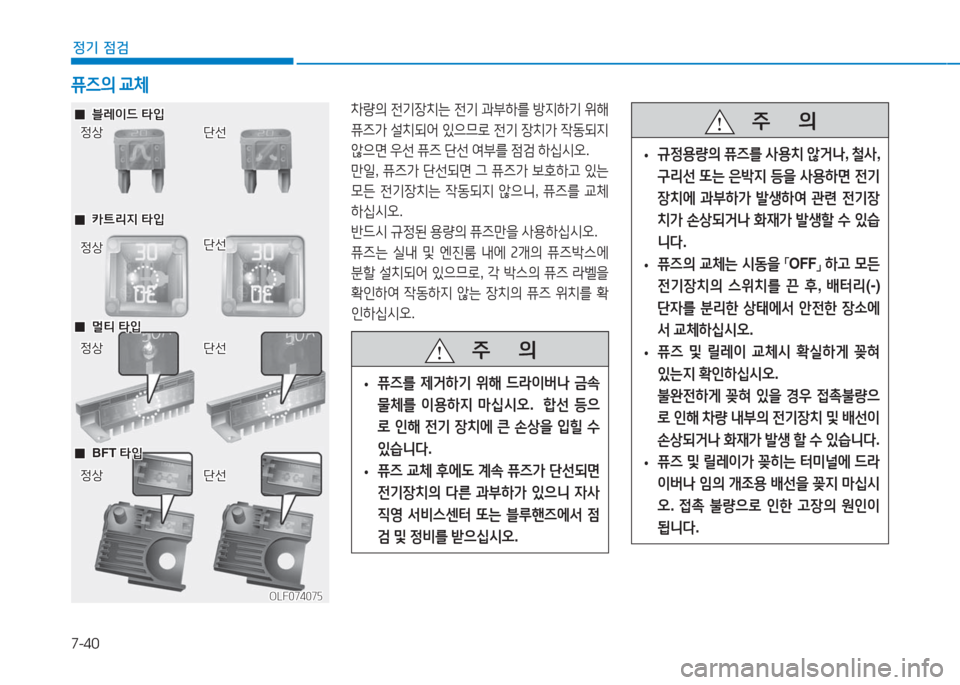

퓨즈의 교체
주 의
•규정용량의 퓨즈를 사용치 않거나, 철사,
구리선 또는 은박지 등을 사용하면 전기
장치에 과부하가 발생하여 관련 전기장
치가 손상되거나 화재가 발생할 수 있습
니다.
•퓨즈의 교체는 시동을 「OFF」 하고 모든
전기장치의 스위치를 끈 후, 배터리(-)
단자를 분리한 상태에서 안전한 장소에
서 교체하십시오.
•퓨즈 및 릴레이 교체시 확실하게 꽂혀
있는지 확인하십시오.
불완전하게 꽂혀 있을 경우 접촉불량으
로 인해 차량 내부의 전기장치 및 배선이
손상되거나 화재가 발생 할 수 있습니다.
•퓨즈 및 릴레이가 꽂히는 터미널에 드라
이버나 임의 개조용 배선을 꽂지 마십시
오. 접촉 불량으로 인한 고장의 원인이
됩니다.
주 의
•퓨즈를 제거하기 위해 드라이버나 금속
물체를 이용하지 마십시오. 합선 등으
로 인해 전기 장치에 큰 손상을 입힐 수
있습니다.
•퓨즈 교체 후에도 계속 퓨즈가 단선되면
전기장치의 다른 과부하가 있으니 자사
직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
단선단선
단선단선
단선단선
단선단선
정상정상
00블레이드 타입블레이드 타입
00카트리지 타입카트리지 타입
00멀티 타입멀티 타입
00BFT 타입BFT 타입
정상정상
정상정상
정상정상
OLF074075OLF074075

7-41
정기 점검
7
알아두기
퓨즈 라벨 표기 정보
차량 전장품 사양 적용에 따라 퓨즈 라벨에
표기되어 있는 전장품이 미 장착될 수 있습
니다.
•차량의 전기 배선을 추가 또는 임의로
변경하지 마십시오.
•같은 용량의 퓨즈로 교체하고 다른 용량
의 퓨즈로는 절대로 교체하지 마십시오.
만일, 높은 용량의 퓨즈로 교체시 전기
배선 손상의 원인 및 화재의 위험이 있
습니다.
경 고
엔진룸 퓨즈 박스 커버를 닫을 시 락킹음
확인을 통해 커버 닫힘을 확인 하십시오.
엔진룸 퓨즈 박스 커버가 정상체결 되지 않
으면 수분 유입으로 인한 전자장치의 비정
상 작동이 발생할 수 있습니다.
경 고

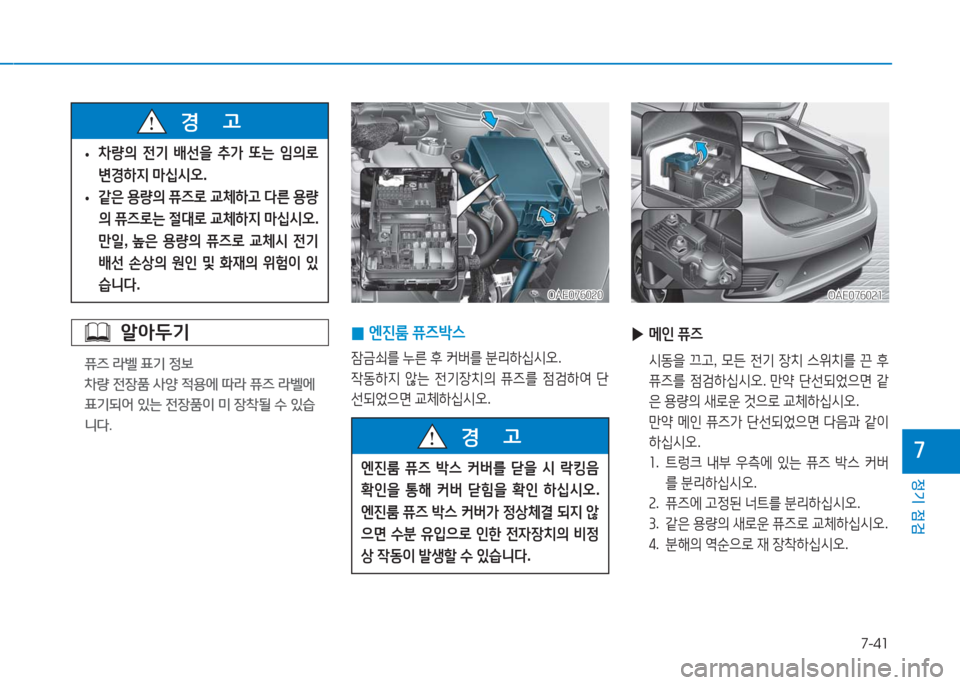

0엔진룸 퓨즈박스
잠금쇠를 누른 후 커버를 분리하십시오.
작동하지 않는 전기장치의 퓨즈를 점검하여 단
선되었으면 교체하십시오.
OAE076020OAE076020
▶메인 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 메인 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 트렁크 내부 우측에 있는 퓨즈 박스 커버
를 분리하십시오.
2. 퓨즈에 고정된 너트를 분리하십시오.
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
OAE076021OAE076021

7-42
정기 점검

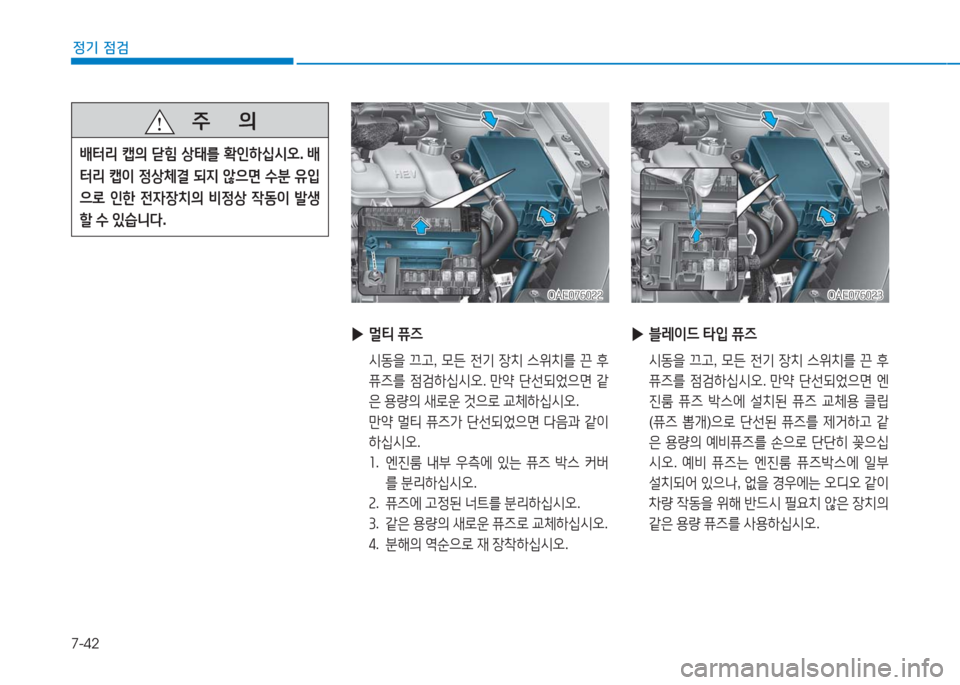

▶멀티 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 멀티 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 엔진룸 내부 우측에 있는 퓨즈 박스 커버
를 분리하십시오.
2. 퓨즈에 고정된 너트를 분리하십시오.
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
OAE076022OAE076022
▶블레이드 타입 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 엔
진룸 퓨즈 박스에 설치된 퓨즈 교체용 클립
(퓨즈 뽑개)으로 단선된 퓨즈를 제거하고 같
은 용량의 예비퓨즈를 손으로 단단히 꽂으십
시오. 예비 퓨즈는 엔진룸 퓨즈박스에 일부
설치되어 있으나, 없을 경우에는 오디오 같이
차량 작동을 위해 반드시 필요치 않은 장치의
같은 용량 퓨즈를 사용하십시오.
OAE076023OAE076023
주 의
배터리 캡의 닫힘 상태를 확인하십시오. 배
터리 캡이 정상체결 되지 않으면 수분 유입
으로 인한 전자장치의 비정상 작동이 발생
할 수 있습니다.

7-43
정기 점검
7

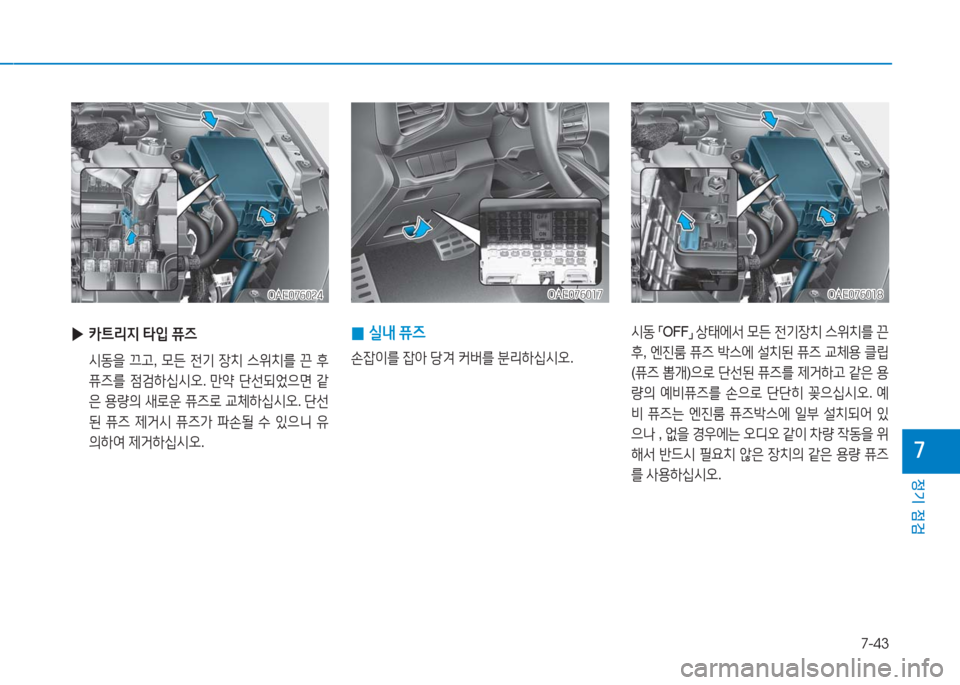

0실내 퓨즈
손잡이를 잡아 당겨 커버를 분리하십시오.
OAE076017OAE076017
시동 「OFF」 상태에서 모든 전기장치 스위치를 끈
후, 엔진룸 퓨즈 박스에 설치된 퓨즈 교체용 클립
(퓨즈 뽑개)으로 단선된 퓨즈를 제거하고 같은 용
량의 예비퓨즈를 손으로 단단히 꽂으십시오. 예
비 퓨즈는 엔진룸 퓨즈박스에 일부 설치되어 있
으나 , 없을 경우에는 오디오 같이 차량 작동을 위
해서 반드시 필요치 않은 장치의 같은 용량 퓨즈
를 사용하십시오.
OAE076018OAE076018
▶카트리지 타입 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 퓨즈로 교체하십시오. 단선
된 퓨즈 제거시 퓨즈가 파손될 수 있으니 유
의하여 제거하십시오.
OAE076024OAE076024

7-44
정기 점검
•예비 퓨즈가 없을시 오디오 퓨즈와 같은
차량 작동을 위해서 필요하지 않은 회로
에서 같은 용량의 퓨즈를 사용하십시오.
•전조등이나 다른 전기장치가 작동하지 않
고 실내 퓨즈가 양호하면 엔진룸 퓨즈 또
는 메인 퓨즈를 점검한 후 단선되었으면
교체하십시오.
•블레이드 타입의 퓨즈일 경우 엔진룸 퓨
즈박스에 설치된 퓨즈 교체용 클립(퓨즈
뽑개)으로 단선된 퓨즈를 제거하고 같은
용량의 예비퓨즈를 손으로 단단히 삽입하
십시오.
•전조등, 방향지시등, 외부 미등, 실내 스위
치 조명이 작동 불량일 경우 전구에 이상이
없다면 가까운 자사 서비스센터 또는블루
핸즈에서 점검 및 정비를 받으십시오.
OAE076019OAE076019
▶퓨즈 스위치
운전석에 실내 퓨즈박스에 위치한 퓨즈 스위
치는 항상 「ON」 위치에 두십시오. 「OFF」로
위치시킬 경우 AVN, 시계와 같은 시스템을
재설정해야 할 경우가 발생할 수 있으며, 스
마트 키 작동에 제한을 줄 수 있습니다.
「OFF」 에 위치할 경우 계기판에 주의 문구가
표시됩니다.(4장, 「계기판」 의 「LCD 표시창
경고문」 을 참고하십시오.)
주 의
•퓨즈 스위치를 반복적으로 작동시키면
스위치가 마모될 수 있으므로, 항상 「ON」
위치에 두고 사용하십시오.
•차량을 장기간(1개월 이상) 주차시켜 놓
을 경우, 배터리의 자가 방전을 방지하
기 위하여 퓨즈 스위치를 「OFF」 에 두십
시오.

7-45
정기 점검
7

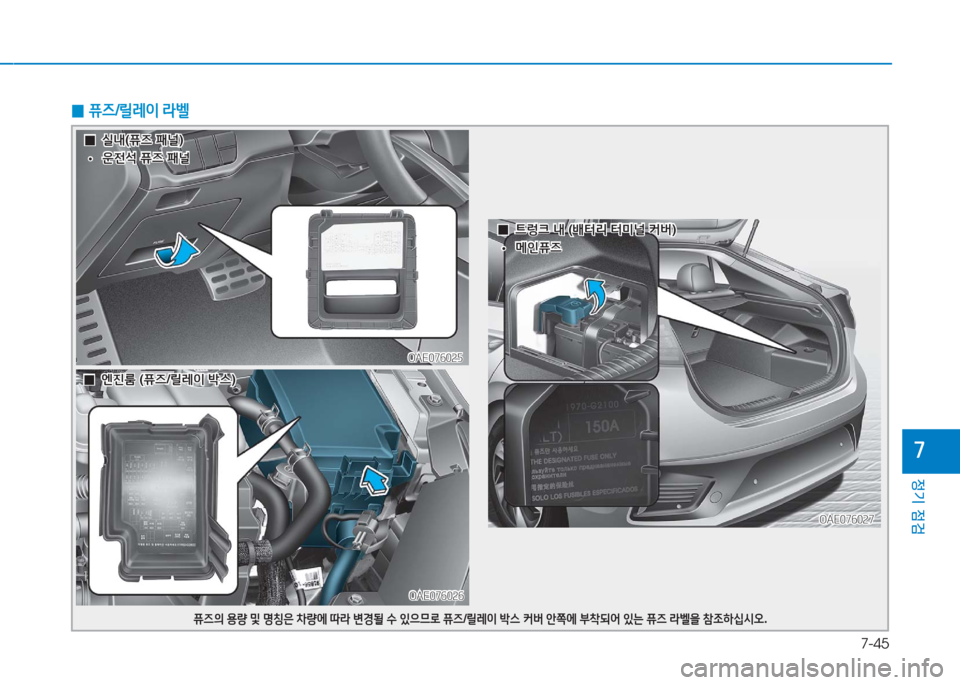

0퓨즈/릴레이 라벨
00엔진룸 (퓨즈/릴레이 박스)엔진룸 (퓨즈/릴레이 박스)
OAE076026OAE076026
OAE076025OAE076025
퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
••운전석 퓨즈 패널운전석 퓨즈 패널
OAE076027OAE076027
••메인퓨즈메인퓨즈
00실내(퓨즈 패널)실내(퓨즈 패널)
00트렁크 내 (배터리 터미널 커버)트렁크 내 (배터리 터미널 커버)

7-46
정기 점검
•비상시를 대비하여 8장, 「전구의 용량」 참고
하여 규격의 전구를 준비하십시오.
•램프류 교체은 반드시 시동을 「OFF」 하고,
주차 브레이크를 작동시킨 후 배터리의 「-」단
자를 분리한 상태에서 안전한 곳에서 교체하
십시오.

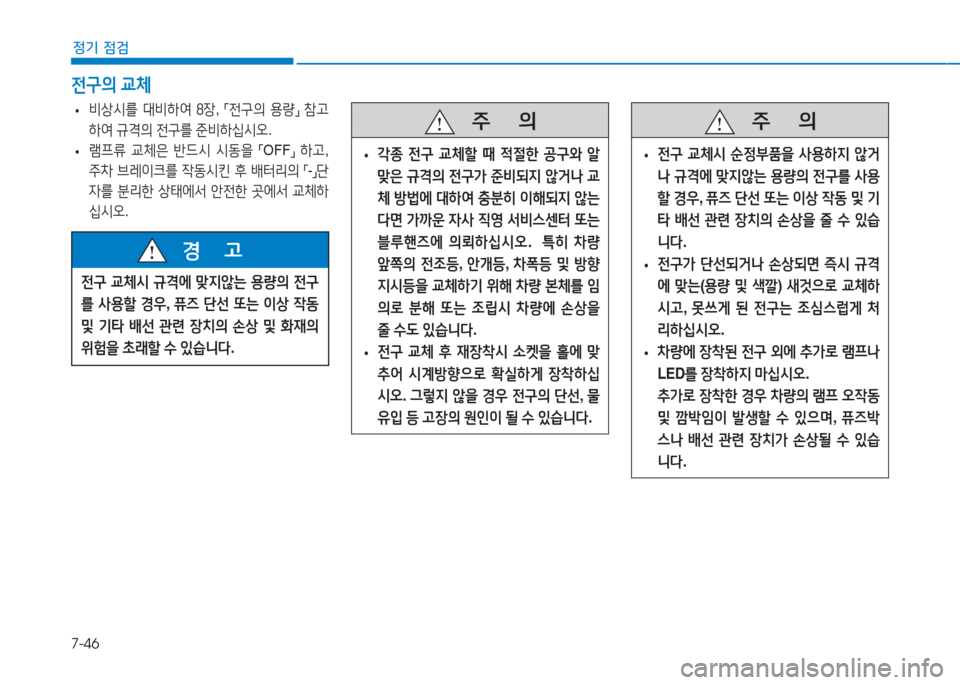

전구의 교체
주 의
•각종 전구 교체할 때 적절한 공구와 알
맞은 규격의 전구가 준비되지 않거나 교
체 방법에 대하여 충분히 이해되지 않는
다면 가까운 자사 직영 서비스센터 또는
블루핸즈에 의뢰하십시오. 특히 차량
앞쪽의 전조등, 안개등, 차폭등 및 방향
지시등을 교체하기 위해 차량 본체를 임
의로 분해 또는 조립시 차량에 손상을
줄 수도 있습니다.
•전구 교체 후 재장착시 소켓을 홀에 맞
추어 시계방향으로 확실하게 장착하십
시오. 그렇지 않을 경우 전구의 단선, 물
유입 등 고장의 원인이 될 수 있습니다.
주 의
•전구 교체시 순정부품을 사용하지 않거
나 규격에 맞지않는 용량의 전구를 사용
할 경우, 퓨즈 단선 또는 이상 작동 및 기
타 배선 관련 장치의 손상을 줄 수 있습
니다.
•전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새것으로 교체하
시고, 못쓰게 된 전구는 조심스럽게 처
리하십시오.
•차량에 장착된 전구 외에 추가로 램프나
LED를 장착하지 마십시오.
추가로 장착한 경우 차량의 램프 오작동
및 깜박임이 발생할 수 있으며, 퓨즈박
스나 배선 관련 장치가 손상될 수 있습
니다.
전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상 및 화재의
위험을 초래할 수 있습니다.
경 고
