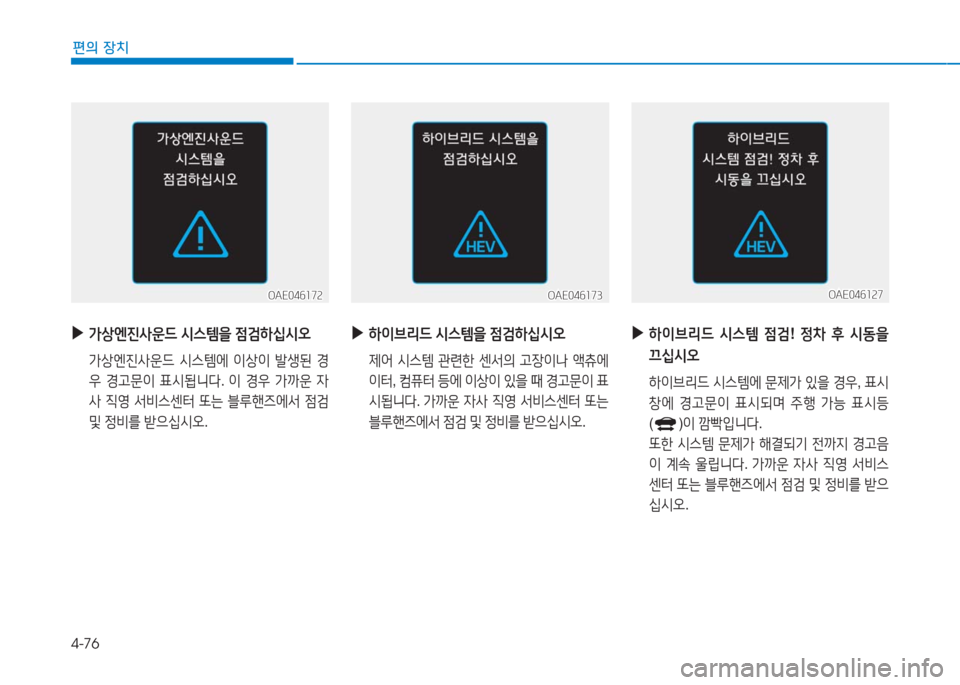

4-76
편의 장치
▶하이브리드 시스템 점검! 정차 후 시동을
끄십시오
하이브리드 시스템에 문제가 있을 경우, 표시
창에 경고문이 표시되며 주행 가능 표시등
()이 깜빡입니다.
또한 시스템 문제가 해결되기 전까지 경고음
이 계속 울립니다. 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받으
십시오.
OAE046127OAE046127
▶하이브리드 시스템을 점검하십시오
제어 시스템 관련한 센서의 고장이나 액츄에
이터, 컴퓨터 등에 이상이 있을 때 경고문이 표
시됩니다. 가까운 자사 직영 서비스센터 또는
블루핸즈에서 점검 및 정비를 받으십시오.
OAE046173OAE046173
▶가상엔진사운드 시스템을 점검하십시오
가상엔진사운드 시스템에 이상이 발생된 경
우 경고문이 표시됩니다. 이 경우 가까운 자
사 직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.

OAE046172OAE046172

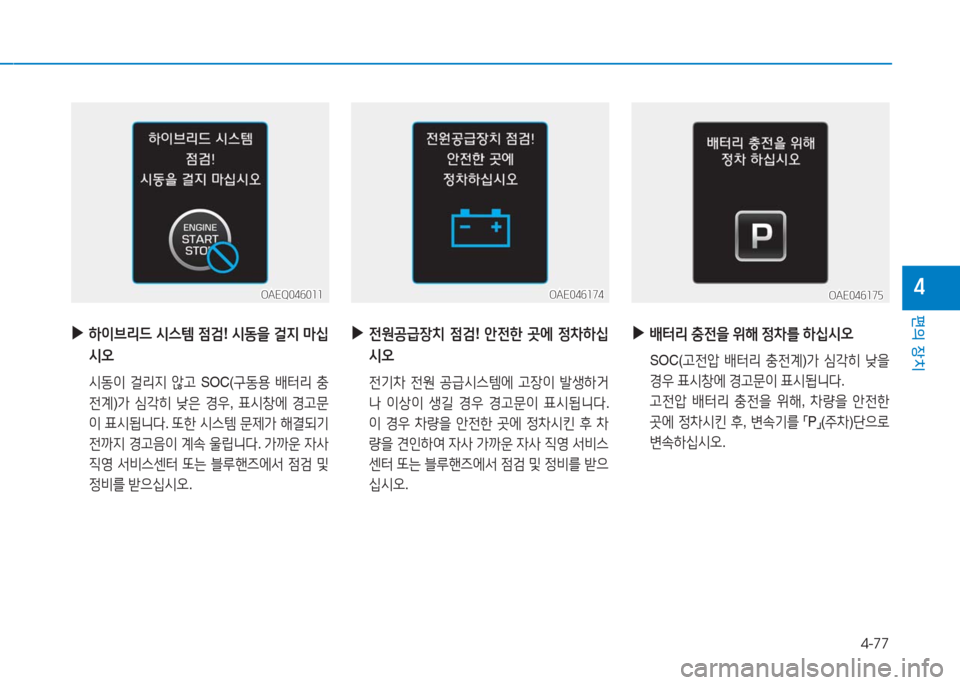

4-77
편의 장치
4
▶하이브리드 시스템 점검! 시동을 걸지 마십
시오
시동이 걸리지 않고 SOC(구동용 배터리 충
전계)가 심각히 낮은 경우, 표시창에 경고문
이 표시됩니다. 또한 시스템 문제가 해결되기
전까지 경고음이 계속 울립니다. 가까운 자사
직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
▶전원공급장치 점검! 안전한 곳에 정차하십
시오
전기차 전원 공급시스템에 고장이 발생하거
나 이상이 생길 경우 경고문이 표시됩니다.
이 경우 차량을 안전한 곳에 정차시킨 후 차
량을 견인하여 자사 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받으
십시오.
OLFH044230KOLFH044230KOAEQ046011OAEQ046011OAE046174OAE046174
▶배터리 충전을 위해 정차를 하십시오
SOC(고전압 배터리 충전계)가 심각히 낮을
경우 표시창에 경고문이 표시됩니다.
고전압 배터리 충전을 위해, 차량을 안전한
곳에 정차시킨 후, 변속기를 「P」(주차)단으로
변속하십시오.
OAE046175OAE046175

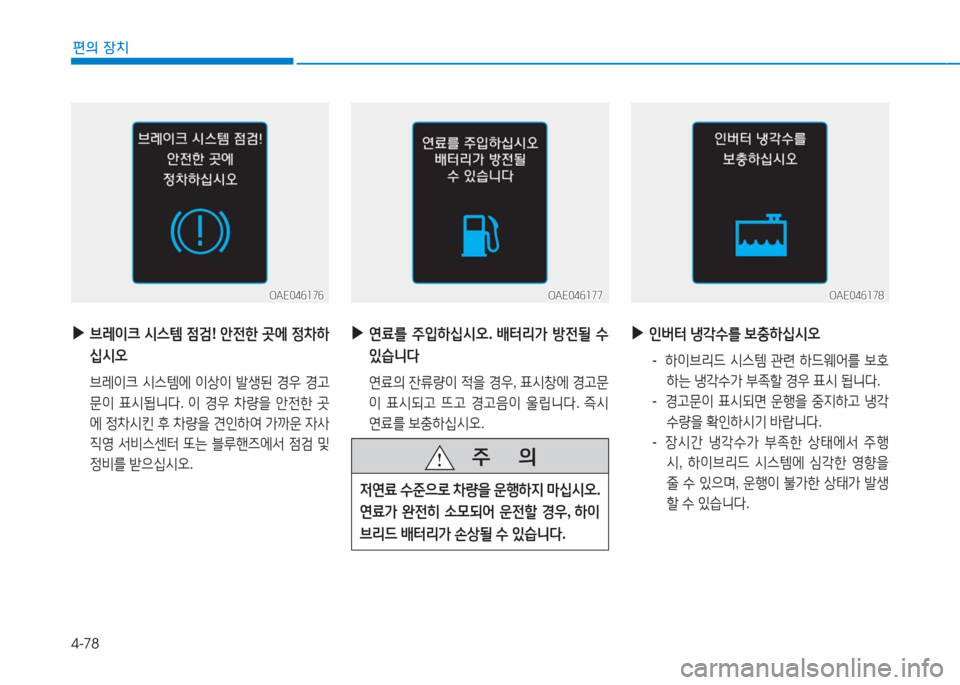

4-78
편의 장치
OAE046178OAE046178
▶인버터 냉각수를 보충하십시오
- 하이브리드 시스템 관련 하드웨어를 보호
하는 냉각수가 부족할 경우 표시 됩니다.
- 경고문이 표시되면 운행을 중지하고 냉각
수량을 확인하시기 바랍니다.
- 장시간 냉각수가 부족한 상태에서 주행
시, 하이브리드 시스템에 심각한 영향을
줄 수 있으며, 운행이 불가한 상태가 발생
할 수 있습니다.
▶연료를 주입하십시오. 배터리가 방전될 수
있습니다
연료의 잔류량이 적을 경우, 표시창에 경고문
이 표시되고 뜨고 경고음이 울립니다. 즉시
연료를 보충하십시오.
주 의
저연료 수준으로 차량을 운행하지 마십시오.
연료가 완전히 소모되어 운전할 경우, 하이
브리드 배터리가 손상될 수 있습니다.
OAE046177OAE046177
▶브레이크 시스템 점검! 안전한 곳에 정차하
십시오
브레이크 시스템에 이상이 발생된 경우 경고
문이 표시됩니다. 이 경우 차량을 안전한 곳
에 정차시킨 후 차량을 견인하여 가까운 자사
직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
OAE046176OAE046176

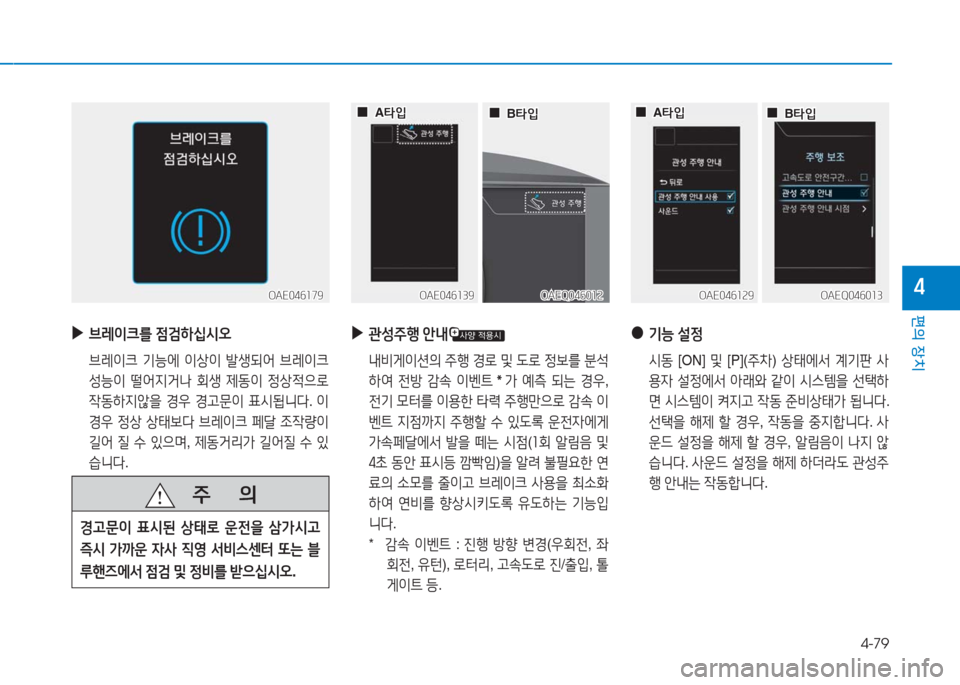

4-79
편의 장치
4OAE046179OAE046179
▶브레이크를 점검하십시오
브레이크 기능에 이상이 발생되어 브레이크
성능이 떨어지거나 회생 제동이 정상적으로
작동하지않을 경우 경고문이 표시됩니다. 이
경우 정상 상태보다 브레이크 페달 조작량이
길어 질 수 있으며, 제동거리가 길어질 수 있
습니다.
주 의
경고문이 표시된 상태로 운전을 삼가시고
즉시 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
▶관성주행 안내
내비게이션의 주행 경로 및 도로 정보를 분석
하여 전방 감속 이벤트＊가 예측 되는 경우,
전기 모터를 이용한 타력 주행만으로 감속 이
벤트 지점까지 주행할 수 있도록 운전자에게
가속페달에서 발을 떼는 시점(1회 알림음 및
4초 동안 표시등 깜빡임)을 알려 불필요한 연
료의 소모를 줄이고 브레이크 사용을 최소화
하여 연비를 향상시키도록 유도하는 기능입
니다.
* 감속 이벤트 : 진행 방향 변경(우회전, 좌
회전, 유턴), 로터리, 고속도로 진/출입, 톨
게이트 등.
00B타입B타입
OAEQ046012OAEQ046012
00A타입A타입
OAE046139OAE046139
●기능 설정
시동 [ON] 및 [P](주차) 상태에서 계기판 사
용자 설정에서 아래와 같이 시스템을 선택하
면 시스템이 켜지고 작동 준비상태가 됩니다.
선택을 해제 할 경우, 작동을 중지합니다. 사
운드 설정을 해제 할 경우, 알림음이 나지 않
습니다. 사운드 설정을 해제 하더라도 관성주
행 안내는 작동합니다.
OAEQ046013OAEQ046013
00A타입A타입 00B타입B타입
OAE046129OAE046129

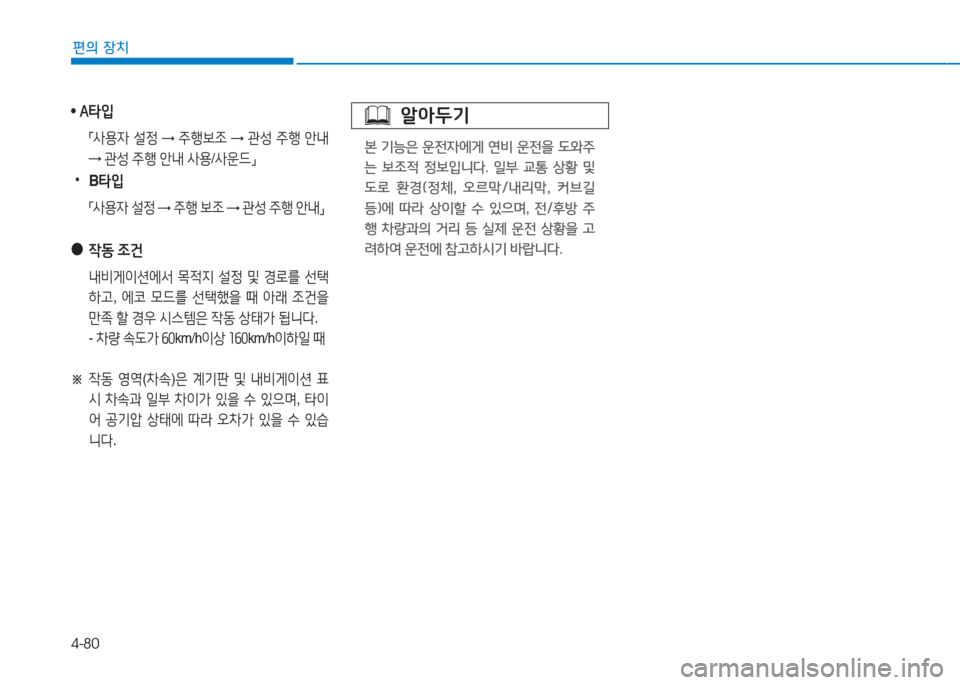

4-80
편의 장치
알아두기
본 기능은 운전자에게 연비 운전을 도와주
는 보조적 정보입니다. 일부 교통 상황 및
도로 환경(정체, 오르막/내리막, 커브길
등)에 따라 상이할 수 있으며, 전/후방 주
행 차량과의 거리 등 실제 운전 상황을 고
려하여 운전에 참고하시기 바랍니다.
• A타입
「사용자 설정 → 주행보조 → 관성 주행 안내
→ 관성 주행 안내 사용/사운드」
•B타입
「사용자 설정 → 주행 보조 → 관성 주행 안내」
●작동 조건
내비게이션에서 목적지 설정 및 경로를 선택
하고, 에코 모드를 선택했을 때 아래 조건을
만족 할 경우 시스템은 작동 상태가 됩니다.
- 차량 속도가 60km/h이상 160km/h이하일 때
※ 작동 영역(차속)은 계기판 및 내비게이션 표
시 차속과 일부 차이가 있을 수 있으며, 타이
어 공기압 상태에 따라 오차가 있을 수 있습
니다.

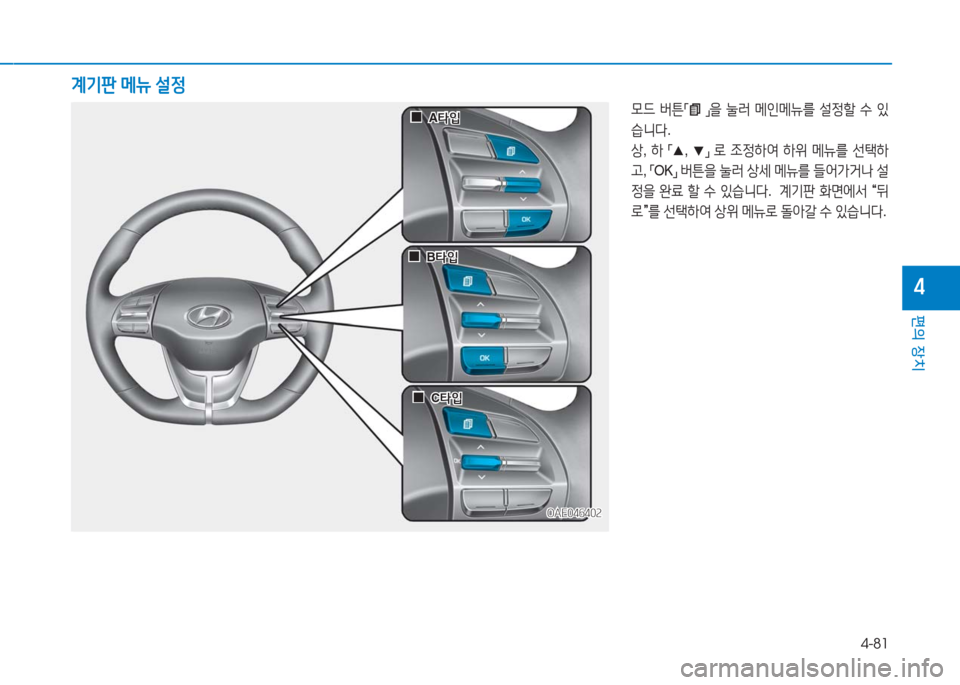

4-81
편의 장치
4
OAE046402OAE046402
00A타입A타입
00B타입B타입
00C타입C타입
모드 버튼「 」을 눌러 메인메뉴를 설정할 수 있
습니다.
상, 하 「▲, ▼」 로 조정하여 하위 메뉴를 선택하
고, 「OK」 버튼을 눌러 상세 메뉴를 들어가거나 설
정을 완료 할 수 있습니다. 계기판 화면에서 “뒤
로”를 선택하여 상위 메뉴로 돌아갈 수 있습니다.
계기판 메뉴 설정

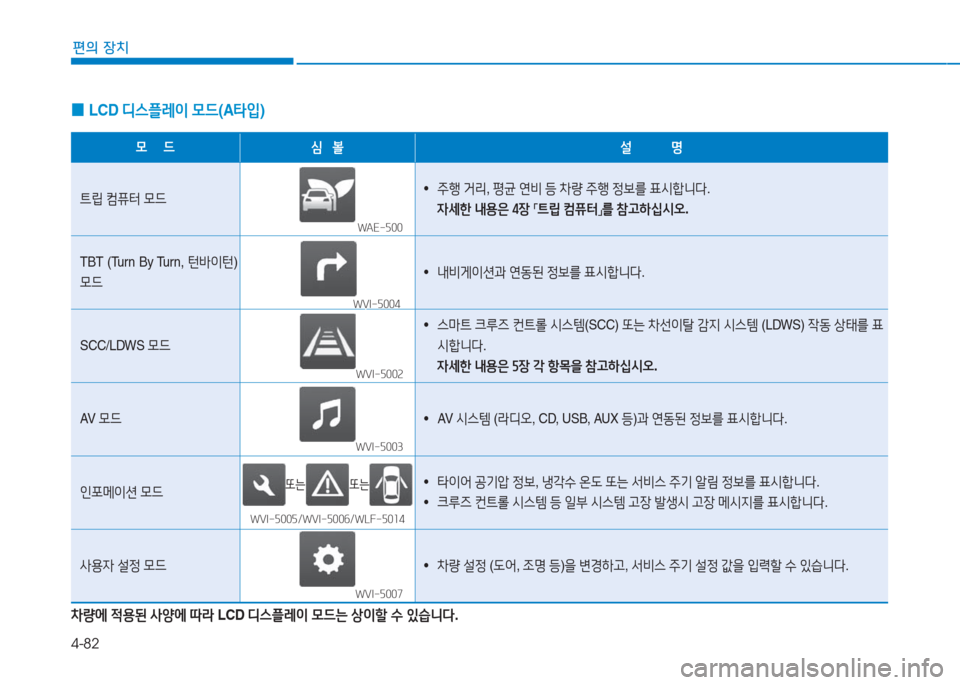

4-82
편의 장치
0LCD 디스플레이 모드(A타입)
모 드심 볼설 명
트립 컴퓨터 모드• 주행 거리, 평균 연비 등 차량 주행 정보를 표시합니다.
자세한 내용은 4장 「트립 컴퓨터」를 참고하십시오.
TBT (Turn By Turn, 턴바이턴)
모드 • 내비게이션과 연동된 정보를 표시합니다.
SCC/LDWS 모드
• 스마트 크루즈 컨트롤 시스템(SCC) 또는 차선이탈 감지 시스템 (LDWS) 작동 상태를 표
시합니다.
자세한 내용은 5장 각 항목을 참고하십시오.
AV 모드 • AV 시스템 (라디오, CD, USB, AUX 등)과 연동된 정보를 표시합니다.
인포메이션 모드또는 또는• 타이어 공기압 정보, 냉각수 온도 또는 서비스 주기 알림 정보를 표시합니다.
• 크루즈 컨트롤 시스템 등 일부 시스템 고장 발생시 고장 메시지를 표시합니다.
사용자 설정 모드• 차량 설정 (도어, 조명 등)을 변경하고, 서비스 주기 설정 값을 입력할 수 있습니다.
차량에 적용된 사양에 따라 LCD 디스플레이 모드는 상이할 수 있습니다.
WAE-500WAE-500
WVI-5004WVI-5004
WVI-5002WVI-5002
WVI-5003WVI-5003
WVI-5005/WVI-5006/WLF-5014WVI-5005/WVI-5006/WLF-5014
WVI-5007WVI-5007

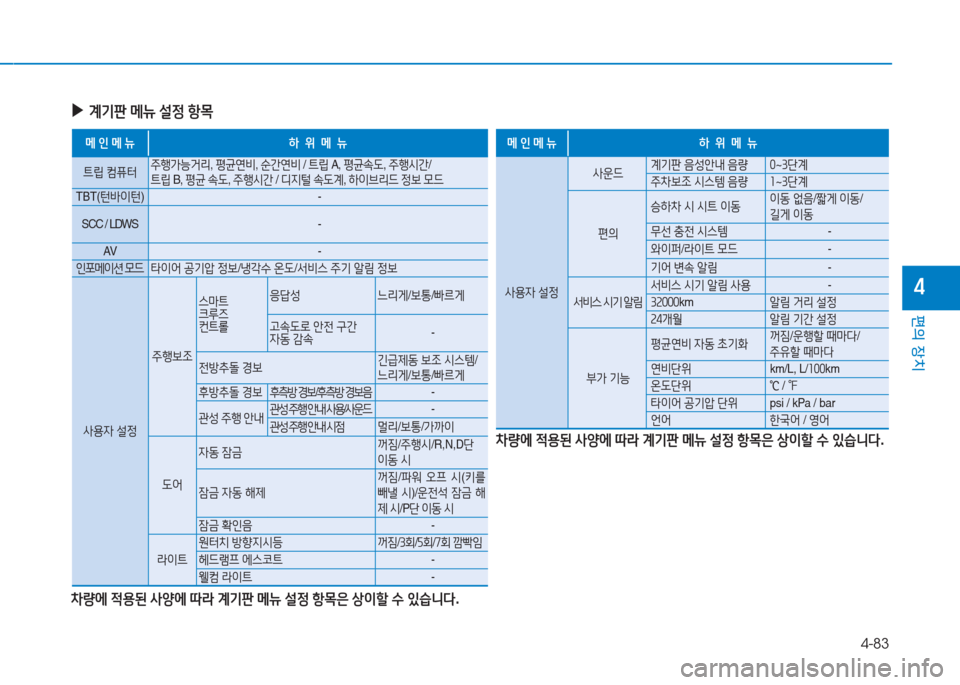

4-83
편의 장치
4
▶계기판 메뉴 설정 항목
메 인 메 뉴하 위 메 뉴
트립 컴퓨터주행가능거리, 평균연비, 순간연비 / 트립 A, 평균속도, 주행시간/트립 B, 평균 속도, 주행시간 / 디지털 속도계, 하이브리드 정보 모드
TBT(턴바이턴) -
SCC / LDWS -
AV -
인포메이션 모드 타 이 어 공기압 정보/냉각수 온도/서비스 주기 알림 정보
사용자 설정
주행보조
스마트 크루즈 컨트롤
응답성 느리게/보통/빠르게
고속도로 안전 구간 자동 감속 -
전방추돌 경보긴급제동 보조 시스템/느리게/보통/빠르게
후방추돌 경보 후측방 경보/후측방 경보음 -
관성 주행 안내관성 주행 안내 사용/사운드 -
관성 주행 안내 시점 멀 리/보통/가까이
도어
자동 잠금 꺼짐/주행시/R,N,D단 이동 시
잠금 자동 해제꺼짐/파워 오프 시(키를 빼낼 시)/운전석 잠금 해제 시/P단 이동 시
잠금 확인음 -
라이트
원터치 방향지시등 꺼짐/3회/5회/7회 깜빡임
헤드램프 에스코트 -
웰컴 라이트 -
메 인 메 뉴하 위 메 뉴
사용자 설정
사운드계기판 음성안내 음량 0~3단계
주차보조 시스템 음량 1~3단계
편의
승하차 시 시트 이동 이동 없음/짧게 이동/길게 이동
무선 충전 시스템 -
와이퍼/라이트 모드 -
기어 변속 알림 -
서비스 시기 알림
서비스 시기 알림 사용 -
32000km 알림 거리 설정
24개월 알림 기간 설정
부가 기능
평균연비 자동 초기화꺼짐/운행할 때마다/주유할 때마다
연비단위km/L, L/100km
온도단위℃ / ℉
타이어 공기압 단위psi / kPa / bar
언어 한국어 / 영어
차량에 적용된 사양에 따라 계기판 메뉴 설정 항목은 상이할 수 있습니다.
차량에 적용된 사양에 따라 계기판 메뉴 설정 항목은 상이할 수 있습니다.
