2016 Hyundai Ioniq 아이오닉 AE - 사용 설명서 (in Korean)

4-108
편의 장치
▶후방 주차보조 시스템 관리 요령
•위험 경보는 후진 속도나 장애물의 형상
에 따라서 순차적으로 이루어지지 않을
수도 있습니다.
•범퍼의 높이나 센서의 장착 상태가 변화
하거나 범퍼 근처의 센서가 감지 가능한
영역에 출고할 때 차에 장착된 장치 이외
의 장식물을 붙인 경우에는 오작동할 수
있습니다.
•센서로부터 30cm 이내의 영역에서는 물
체가 있어도 감지되지 않거나 다른 영역
의 경보음이 울릴 수 있습니다.
•센서가 이상이 있을 경우에는 센서에 결
빙이 있거나 눈이나 물방울 등이 묻었기
때문일 수 있으므로 센서의 상태를 확인
하고, 오염되어 있을 때는 부드러운 헝겊
으로 닦으시오.
•센서 표면을 힘주어 세게 누르거나 딱딱
한 물체로 충격을 가하거나 날카로운 물
체로 긁으면 센서 표면이 손상되니 이런
행동을 삼가십시오.
▶자기진단 기능
주차보조 시스템은 센서의 고장여부를 스스
로 판단할 수 있는 자기진단 기능이 있습니
다. 차량 시동후 변속레버를 「R」(후진) 위치로
이동시 “삐”하는 경보음이 한번 울려 주차보
조 시스템이 정상적으로 작동됨을 알려줍니
다. 하지만 아래와 같은 현상들이 나타났을
때에는 감지센서의 훼손여부 및 주차보조 시
스템의 비작동 조건을 확인 후 주차 보조 시
스템의 고장으로 판단되면 가까운 자사 직영
서비스센터 또는 블루핸즈에서 점검 및 정비
를 받으십시오.
•경보음이 울리지 않음
•경보음 반복 작동
•
OLF054443OLF054443
이 표시됩니다.
주 의
•이 장치는 후방 센서가 장착되어 있는
부위 이외는 감지할 수 없습니다. 또한
센서와 센서의 중앙 부분, 낮은 장애물,
가는 장애물 등은 감지할 수 없으므로
반드시 직접 확인하십시오.
•차를 빌려줄 경우에는 반드시 운전자에
게 본 내용을 전달하여 사고를 미연에
방지하십시오.
도로에 있는 기물과 보행자, 특히 아이들을
피하기 위해 차를 움직이는 경우에는 최대
한 주의를 기울이십시오. 후방센서가 감지
할 수 있는 범위와 물체는 한정되어 있어
장애물을 감지할 수 없는 경우가 많다는 것
을 잊지 마십시오.
경 고
본 제품의 고장에 따른 차량의 사고, 손상
등은 보증하지 않습니다.
경 고

4-109
편의 장치
4OAE046404OAE046404

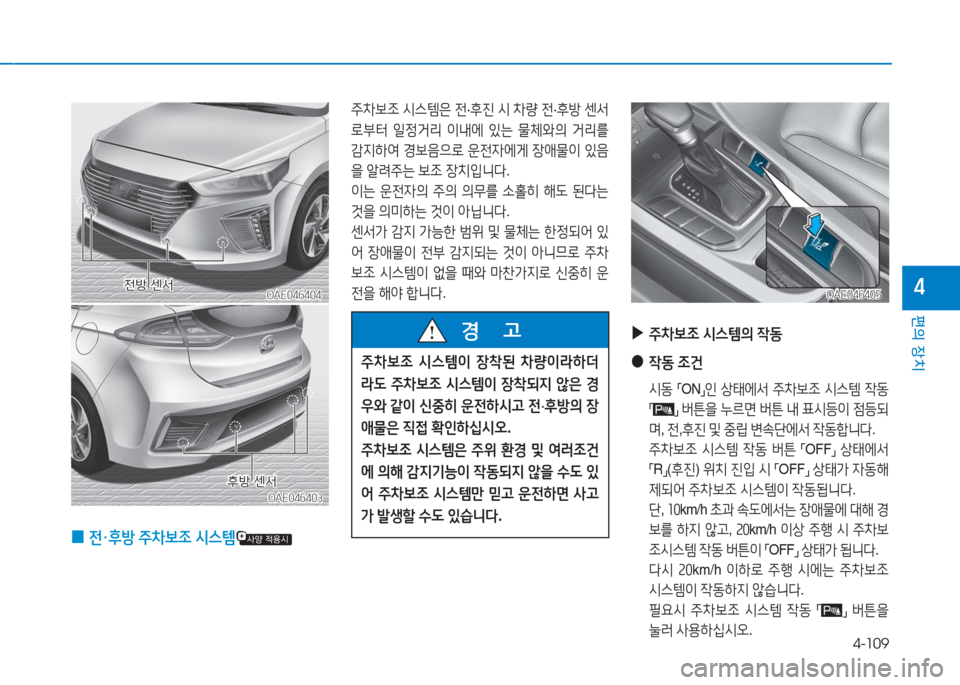

주차보조 시스템은 전·후진 시 차량 전·후방 센서
로부터 일정거리 이내에 있는 물체와의 거리를
감지하여 경보음으로 운전자에게 장애물이 있음
을 알려주는 보조 장치입니다.
이는 운전자의 주의 의무를 소홀히 해도 된다는
것을 의미하는 것이 아닙니다.
센서가 감지 가능한 범위 및 물체는 한정되어 있
어 장애물이 전부 감지되는 것이 아니므로 주차
보조 시스템이 없을 때와 마찬가지로 신중히 운
전을 해야 합니다.전방 센서전방 센서
OAE046403OAE046403
후방 센서후방 센서
OAE046405 OAE046405
주차보조 시스템이 장착된 차량이라하더
라도 주차보조 시스템이 장착되지 않은 경
우와 같이 신중히 운전하시고 전·후방의 장
애물은 직접 확인하십시오.
주차보조 시스템은 주위 환경 및 여러조건
에 의해 감지기능이 작동되지 않을 수도 있
어 주차보조 시스템만 믿고 운전하면 사고
가 발생할 수도 있습니다.
경 고
0전·후방 주차보조 시스템
▶주차보조 시스템의 작동
● 작동 조건
시동 「ON」인 상태에서 주차보조 시스템 작동
「」 버튼을 누르면 버튼 내 표시등이 점등되
며, 전,후진 및 중립 변속단에서 작동합니다.
주차보조 시스템 작동 버튼 「OFF」 상태에서
「R」(후진) 위치 진입 시 「OFF」 상태가 자동해
제되어 주차보조 시스템이 작동됩니다.
단, 10km/h 초과 속도에서는 장애물에 대해 경
보를 하지 않고, 20km/h 이상 주행 시 주차보
조시스템 작동 버튼이 「OFF」 상태가 됩니다.
다시 20km/h 이하로 주행 시에는 주차보조
시스템이 작동하지 않습니다.
필요시 주차보조 시스템 작동 「」 버튼을
눌러 사용하십시오.

4-110
편의 장치

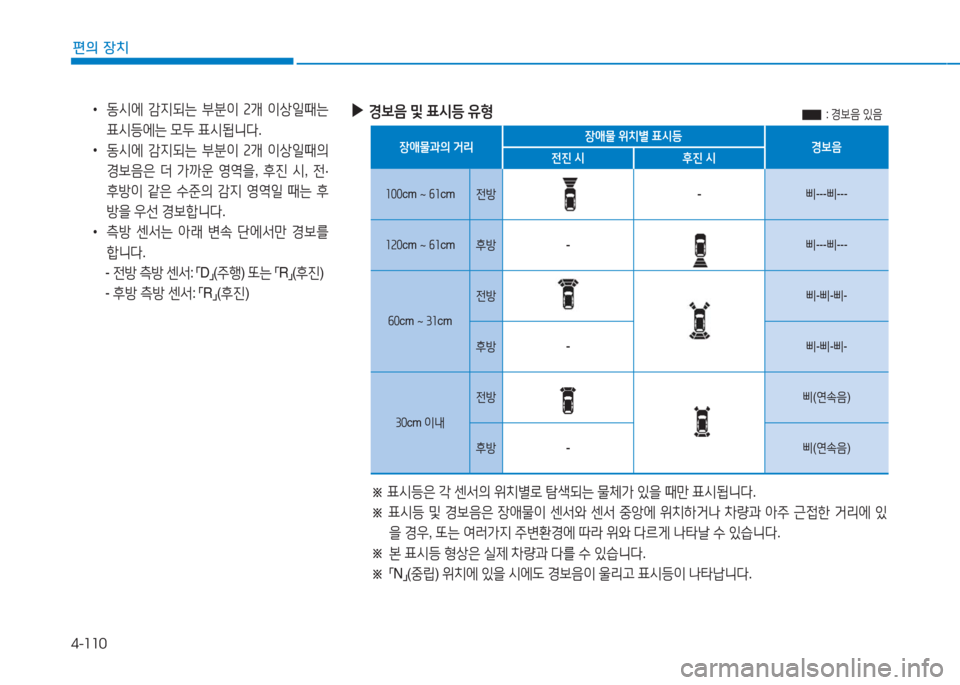

장애물과의 거리장애물 위치별 표시등경보음전진 시후진 시
100cm ~ 61cm전방-삐---삐---
120cm ~ 61cm후방-삐---삐---
60cm ~ 31cm
전방 삐-삐-삐-
후방-삐-삐-삐-
30cm 이내
전방 삐(연속음)
후방-삐(연속음)
▶ 경보음 및 표시등 유형: 경보음 있음
※ 표시등은 각 센서의 위치별로 탐색되는 물체가 있을 때만 표시됩니다.
※ 표시등 및 경보음은 장애물이 센서와 센서 중앙에 위치하거나 차량과 아주 근접한 거리에 있
을 경우, 또는 여러가지 주변환경에 따라 위와 다르게 나타날 수 있습니다.
※ 본 표시등 형상은 실제 차량과 다를 수 있습니다.
※ 「N」(중립) 위치에 있을 시에도 경보음이 울리고 표시등이 나타납니다.
•동시에 감지되는 부분이 2개 이상일때는
표시등에는 모두 표시됩니다.
•동시에 감지되는 부분이 2개 이상일때의
경보음은 더 가까운 영역을, 후진 시, 전·
후방이 같은 수준의 감지 영역일 때는 후
방을 우선 경보합니다.
• 측방 센서는 아래 변속 단에서만 경보를
합니다.
- 전방 측방 센서: 「D」(주행) 또는 「R」(후진)
- 후방 측방 센서: 「R」(후진)

4-111
편의 장치
4

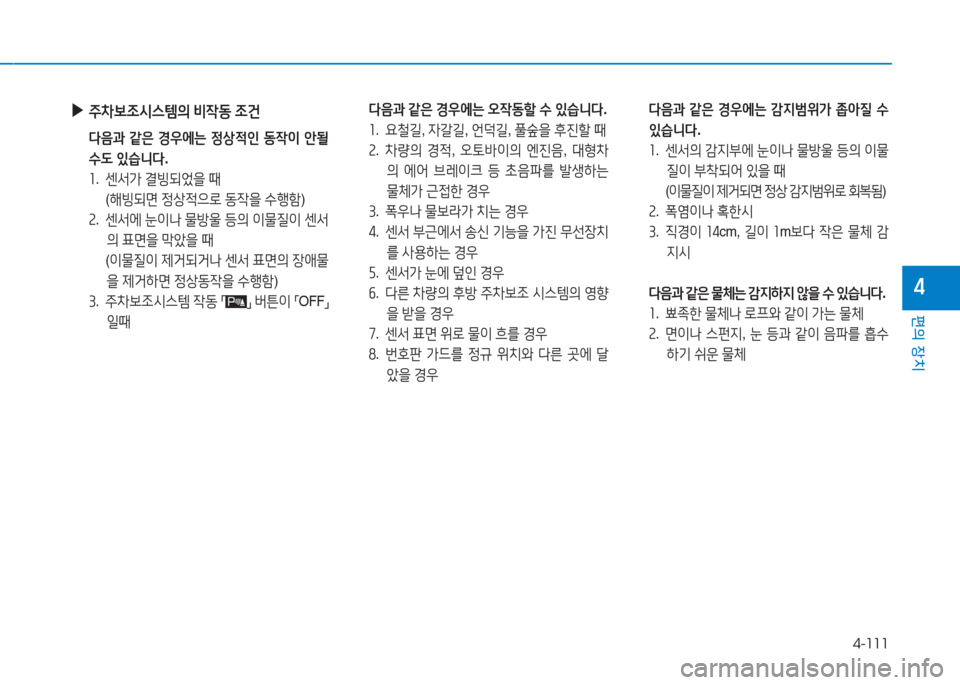

▶주차보조시스템의 비작동 조건
다음과 같은 경우에는 정상적인 동작이 안될
수도 있습니다.
1. 센서가 결빙되었을 때
(해빙되면 정상적으로 동작을 수행함)
2. 센서에 눈이나 물방울 등의 이물질이 센서
의 표면을 막았을 때
(이물질이 제거되거나 센서 표면의 장애물
을 제거하면 정상동작을 수행함)
3. 주차보조시스템 작동 「」 버튼이 「OFF」
일때
다음과 같은 경우에는 감지범위가 좁아질 수
있습니다.
1. 센서의 감지부에 눈이나 물방울 등의 이물
질이 부착되어 있을 때
(이물질이 제거되면 정상 감지범위로 회복됨)
2. 폭염이나 혹한시
3. 직경이 14cm, 길이 1m보다 작은 물체 감
지시
다음과 같은 물체는 감지하지 않을 수 있습니다.
1. 뾰족한 물체나 로프와 같이 가는 물체
2. 면이나 스펀지, 눈 등과 같이 음파를 흡수
하기 쉬운 물체
다음과 같은 경우에는 오작동할 수 있습니다.
1. 요철길, 자갈길, 언덕길, 풀숲을 후진할 때
2. 차량의 경적, 오토바이의 엔진음, 대형차
의 에어 브레이크 등 초음파를 발생하는
물체가 근접한 경우
3. 폭우나 물보라가 치는 경우
4. 센서 부근에서 송신 기능을 가진 무선장치
를 사용하는 경우
5. 센서가 눈에 덮인 경우
6. 다른 차량의 후방 주차보조 시스템의 영향
을 받을 경우
7. 센서 표면 위로 물이 흐를 경우
8. 번호판 가드를 정규 위치와 다른 곳에 달
았을 경우

4-112
편의 장치

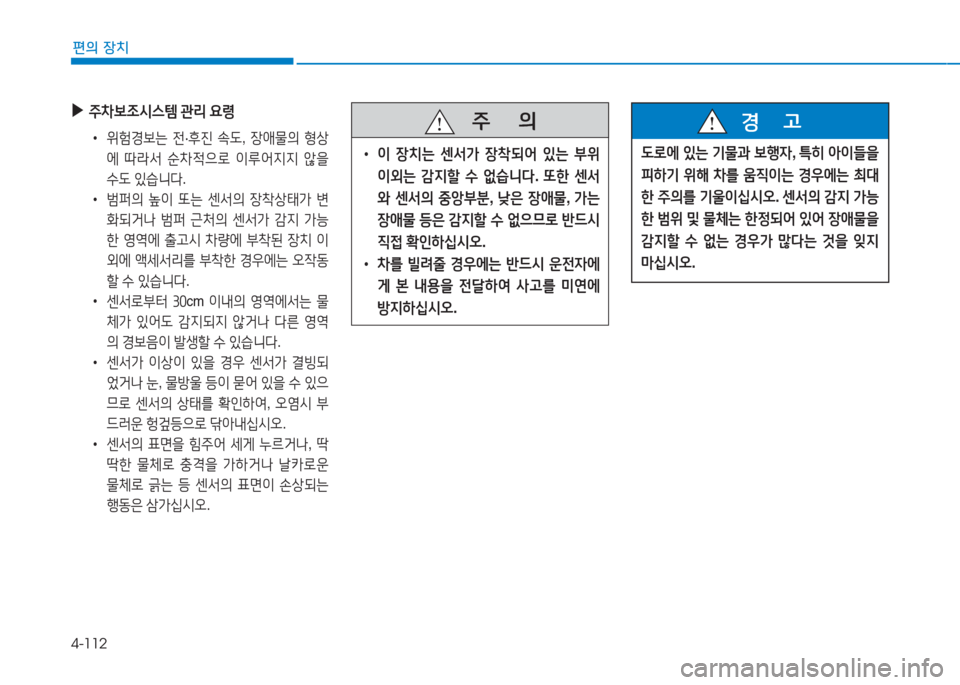

▶주차보조시스템 관리 요령
•위험경보는 전·후진 속도, 장애물의 형상
에 따라서 순차적으로 이루어지지 않을
수도 있습니다.
•범퍼의 높이 또는 센서의 장착상태가 변
화되거나 범퍼 근처의 센서가 감지 가능
한 영역에 출고시 차량에 부착된 장치 이
외에 액세서리를 부착한 경우에는 오작동
할 수 있습니다.
•센서로부터 30cm 이내의 영역에서는 물
체가 있어도 감지되지 않거나 다른 영역
의 경보음이 발생할 수 있습니다.
•센서가 이상이 있을 경우 센서가 결빙되
었거나 눈, 물방울 등이 묻어 있을 수 있으
므로 센서의 상태를 확인하여, 오염시 부
드러운 헝겊등으로 닦아내십시오.
•센서의 표면을 힘주어 세게 누르거나, 딱
딱한 물체로 충격을 가하거나 날카로운
물체로 긁는 등 센서의 표면이 손상되는
행동은 삼가십시오.
주 의
•이 장치는 센서가 장착되어 있는 부위
이외는 감지할 수 없습니다. 또한 센서
와 센서의 중앙부분, 낮은 장애물, 가는
장애물 등은 감지할 수 없으므로 반드시
직접 확인하십시오.
•차를 빌려줄 경우에는 반드시 운전자에
게 본 내용을 전달하여 사고를 미연에
방지하십시오.
도로에 있는 기물과 보행자, 특히 아이들을
피하기 위해 차를 움직이는 경우에는 최대
한 주의를 기울이십시오. 센서의 감지 가능
한 범위 및 물체는 한정되어 있어 장애물을
감지할 수 없는 경우가 많다는 것을 잊지
마십시오.
경 고

4-113
편의 장치
4

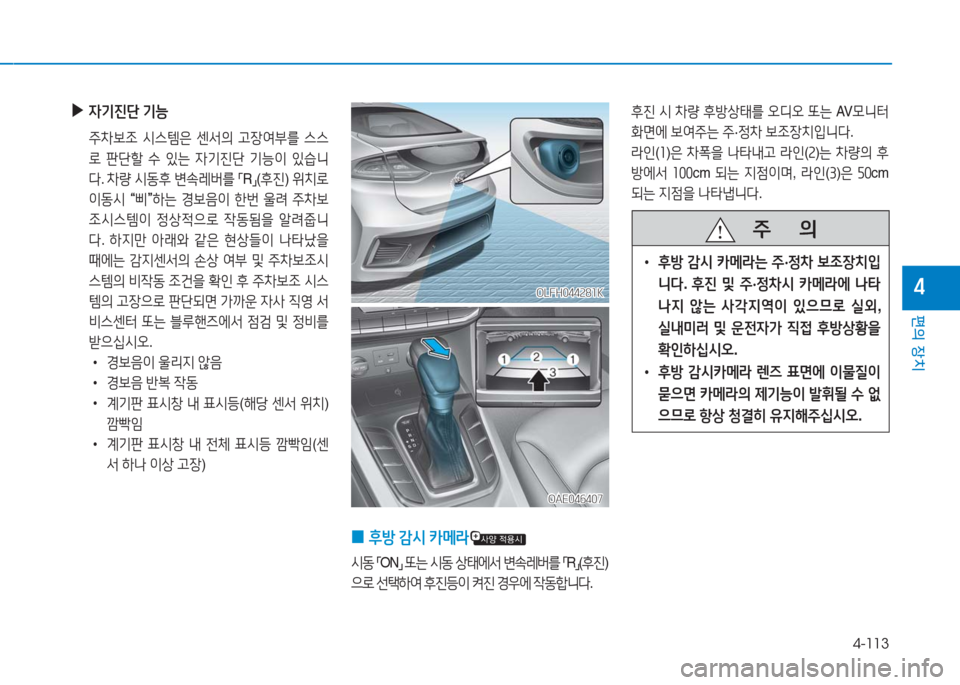

▶자기진단 기능
주차보조 시스템은 센서의 고장여부를 스스
로 판단할 수 있는 자기진단 기능이 있습니
다. 차량 시동후 변속레버를 「 R」 (후진) 위치로
이동시 “삐”하는 경보음이 한번 울려 주차보
조시스템이 정상적으로 작동됨을 알려줍니
다. 하지만 아래와 같은 현상들이 나타났을
때에는 감지센서의 손상 여부 및 주차보조시
스템의 비작동 조건을 확인 후 주차보조 시스
템의 고장으로 판단되면 가까운 자사 직영 서
비스센터 또는 블루핸즈에서 점검 및 정비를
받으십시오.
•경보음이 울리지 않음
•경보음 반복 작동
•계기판 표시창 내 표시등(해당 센서 위치)
깜빡임
•계기판 표시창 내 전체 표시등 깜빡임(센
서 하나 이상 고장)
0후방 감시 카메라
시동 「ON」 또는 시동 상태에서 변속레버를 「R」(후진)
으로 선택하여 후진등이 켜진 경우에 작동합니다.
OLFH044281KOLFH044281K
OAE046407OAE046407
후진 시 차량 후방상태를 오디오 또는 AV모니터
화면에 보여주는 주·정차 보조장치입니다.
라인(1)은 차폭을 나타내고 라인(2)는 차량의 후
방에서 100cm 되는 지점이며, 라인(3)은 50cm
되는 지점을 나타냅니다.
주 의
•후방 감시 카메라는 주·정차 보조장치입
니다. 후진 및 주·정차시 카메라에 나타
나지 않는 사각지역이 있으므로 실외,
실내미러 및 운전자가 직접 후방상황을
확인하십시오.
•후방 감시카메라 렌즈 표면에 이물질이
묻으면 카메라의 제기능이 발휘될 수 없
으므로 항상 청결히 유지해주십시오.

4-114
편의 장치
주 의
미등 스위치를 ON 하였을 경우 해당 램프가
켜지지 않으나, 전조등 스위치를 ON 하였을
경우 전조등 및 미등이 켜지는 현상이 발생
할 수 있습니다. 이 현상은 차량 전자제어 장
치나 통신 계통의 고장에 의한 것일 수 있으
므로 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.

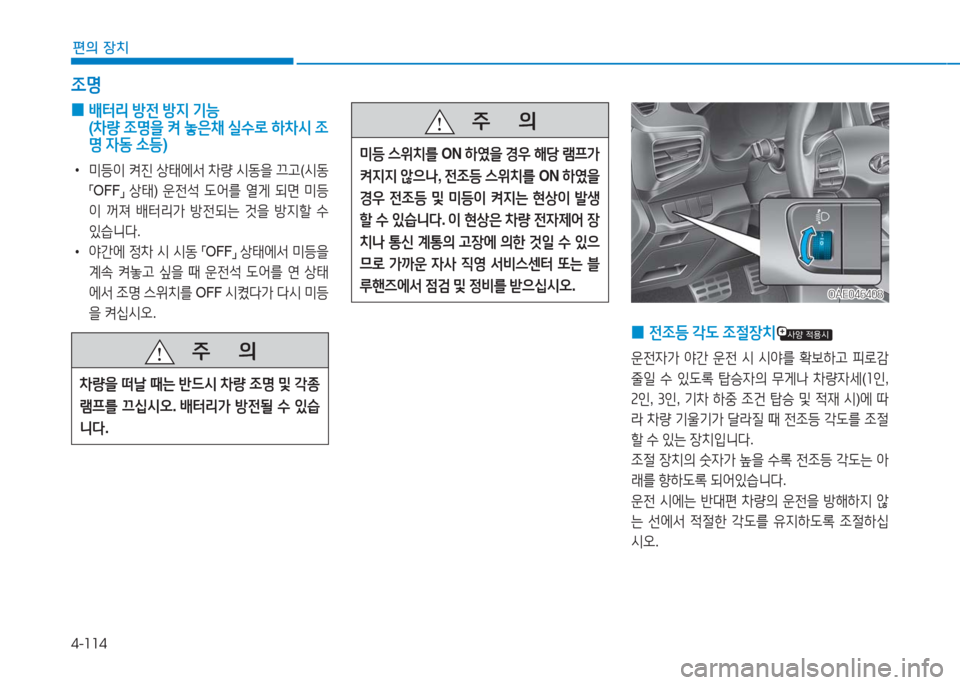

0 배터리 방전 방지 기능
(차량 조명을 켜 놓은채 실수로 하차시 조
명 자동 소등)
•미등이 켜진 상태에서 차량 시동을 끄고(시동
「OFF」 상태) 운전석 도어를 열게 되면 미등
이 꺼져 배터리가 방전되는 것을 방지할 수
있습니다.
•야간에 정차 시 시동 「OFF」 상태에서 미등을
계속 켜놓고 싶을 때 운전석 도어를 연 상태
에서 조명 스위치를 OFF 시켰다가 다시 미등
을 켜십시오.
조명
주 의
차량을 떠날 때는 반드시 차량 조명 및 각종
램프를 끄십시오. 배터리가 방전될 수 있습
니다.
OAE046408OAE046408
0전조등 각도 조절장치
운전자가 야간 운전 시 시야를 확보하고 피로감
줄일 수 있도록 탑승자의 무게나 차량자세(1인,
2인, 3인, 기차 하중 조건 탑승 및 적재 시)에 따
라 차량 기울기가 달라질 때 전조등 각도를 조절
할 수 있는 장치입니다.
조절 장치의 숫자가 높을 수록 전조등 각도는 아
래를 향하도록 되어있습니다.
운전 시에는 반대편 차량의 운전을 방해하지 않
는 선에서 적절한 각도를 유지하도록 조절하십
시오.

4-115
편의 장치
4

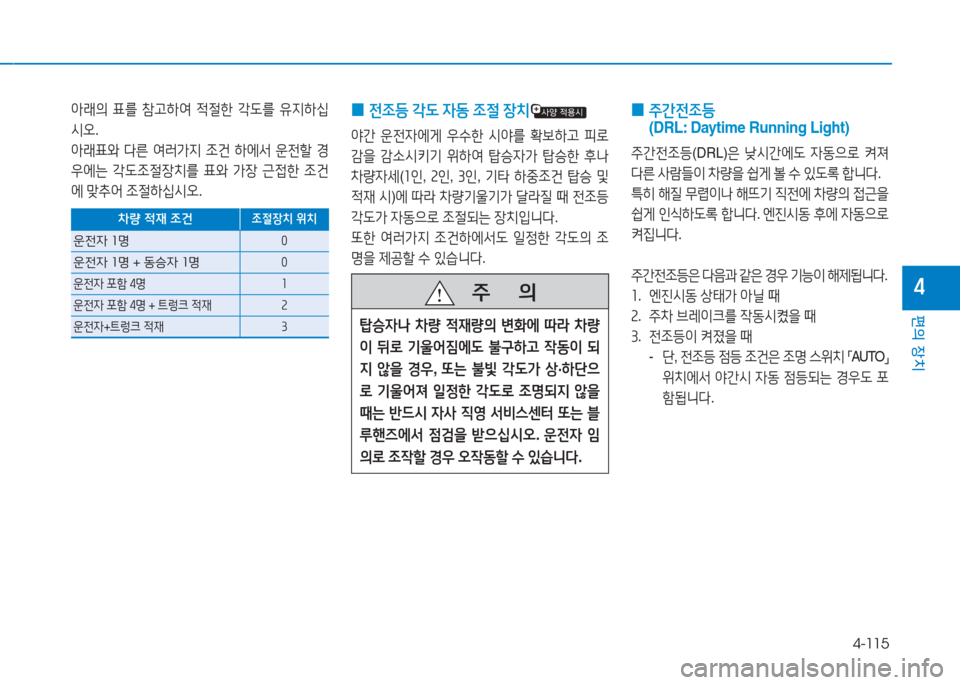

0 주간전조등
(DRL: Daytime Running Light)
주간전조등(DRL)은 낮시간에도 자동으로 켜져
다른 사람들이 차량을 쉽게 볼 수 있도록 합니다.
특히 해질 무렵이나 해뜨기 직전에 차량의 접근을
쉽게 인식하도록 합니다. 엔진시동 후에 자동으로
켜집니다.
주간전조등은 다음과 같은 경우 기능이 해제됩니다.
1. 엔진시동 상태가 아닐 때
2. 주차 브레이크를 작동시켰을 때
3. 전조등이 켜졌을 때
- 단, 전조등 점등 조건은 조명 스위치 「AUTO」
위치에서 야간시 자동 점등되는 경우도 포
함됩니다.
아래의 표를 참고하여 적절한 각도를 유지하십
시오.
아래표와 다른 여러가지 조건 하에서 운전할 경
우에는 각도조절장치를 표와 가장 근접한 조건
에 맞추어 조절하십시오.
차량 적재 조건조절장치 위치
운전자 1명0
운전자 1명 + 동승자 1명0
운전자 포함 4명 1
운전자 포함 4명 + 트렁크 적재 2
운전자+트렁크 적재 3
0전조등 각도 자동 조절 장치
야간 운전자에게 우수한 시야를 확보하고 피로
감을 감소시키기 위하여 탑승자가 탑승한 후나
차량자세(1인, 2인, 3인, 기타 하중조건 탑승 및
적재 시)에 따라 차량기울기가 달라질 때 전조등
각도가 자동으로 조절되는 장치입니다.
또한 여러가지 조건하에서도 일정한 각도의 조
명을 제공할 수 있습니다.
주 의
탑승자나 차량 적재량의 변화에 따라 차량
이 뒤로 기울어짐에도 불구하고 작동이 되
지 않을 경우, 또는 불빛 각도가 상·하단으
로 기울어져 일정한 각도로 조명되지 않을
때는 반드시 자사 직영 서비스센터 또는 블
루핸즈에서 점검을 받으십시오. 운전자 임
의로 조작할 경우 오작동할 수 있습니다.
