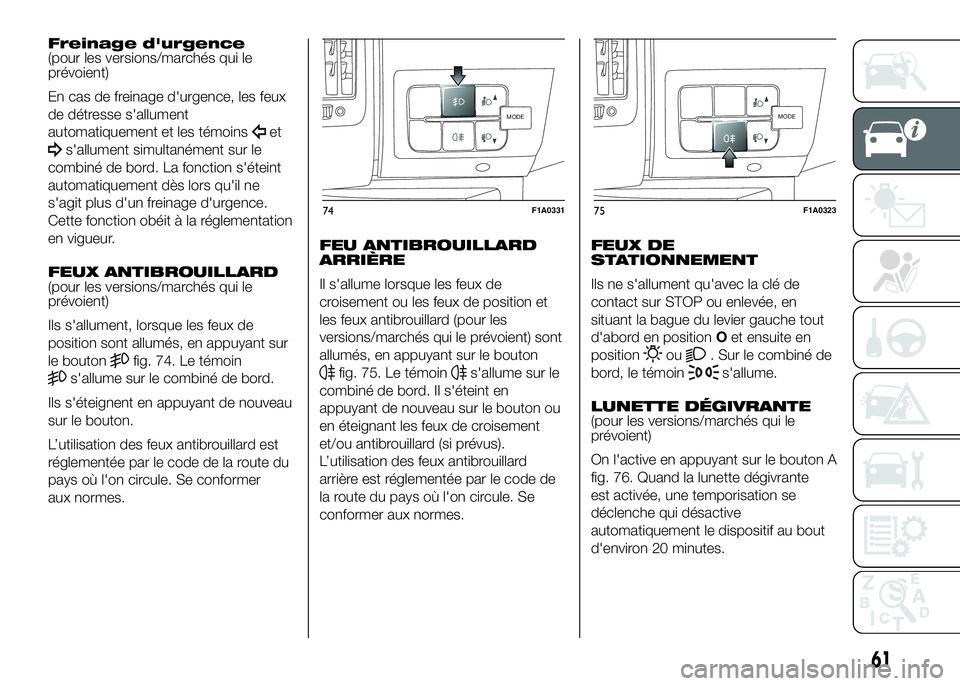

2016 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

Freinage d'urgence
(pour les versions/marchés qui le
prévoient)
En cas de freinage d'urgence, les feux
de détresse s'allument
automatiquement et les témoins
et
s'allument simultanément sur le
combiné de bord. La fonction s'éteint
automatiquement dès lors qu'il ne
s'agit plus d'un freinage d'urgence.
Cette fonction obéit à la réglementation
en vigueur.
FEUX ANTIBROUILLARD
(pour les versions/marchés qui le
prévoient)
Ils s'allument, lorsque les feux de
position sont allumés, en appuyant sur
le bouton
fig. 74. Le témoin
s'allume sur le combiné de bord.
Ils s'éteignent en appuyant de nouveau
sur le bouton.
L’utilisation des feux antibrouillard est
réglementée par le code de la route du
pays où l'on circule. Se conformer
aux normes.FEU ANTIBROUILLARD
ARRIÈRE
Il s'allume lorsque les feux de
croisement ou les feux de position et
les feux antibrouillard (pour les
versions/marchés qui le prévoient) sont
allumés, en appuyant sur le boutonfig. 75. Le témoins'allume sur le
combiné de bord. Il s'éteint en
appuyant de nouveau sur le bouton ou
en éteignant les feux de croisement
et/ou antibrouillard (si prévus).
L’utilisation des feux antibrouillard
arrière est réglementée par le code de
la route du pays où l'on circule. Se
conformer aux normes.FEUX DE
STATIONNEMENT
Ils ne s'allument qu'avec la clé de
contact sur STOP ou enlevée, en
situant la bague du levier gauche tout
d'abord en positionOet ensuite en
position
ou. Sur le combiné de
bord, le témoin
s'allume.
LUNETTE DÉGIVRANTE
(pour les versions/marchés qui le
prévoient)
On l'active en appuyant sur le bouton A
fig. 76. Quand la lunette dégivrante
est activée, une temporisation se
déclenche qui désactive
automatiquement le dispositif au bout
d'environ 20 minutes.
MODE
74F1A0331
MODE
75F1A0323
61

FONCTION
DÉBRANCHEMENT
BATTERIE
(SECTIONNEUR)
(pour les versions/marchés qui le
prévoient)
La fonction de débranchement de la
batterie est autorisée lorsque la clé de
contact est tournée sur BATT, comme
d'après la plaquette spécifique située
à l'endroit illustré en fig. 77.Pour tourner la clé de contact sur
BATT, appuyer sur le bouton A (rouge)
fig. 78.
Le débranchement de la batterie a lieu,
par interruption du fil de masse, environ
45 secondes après le positionnement
de la clé sur BATT.
Ces 45 secondes sont nécessaires
pour :
❒permettre à l'utilisateur de quitter le
véhicule et de bloquer les portes
avec la télécommande ;
❒garantir que tous les systèmes
électriques du véhicule soient
désactivés.
Lorsque la batterie est débranchée,
l'accès au véhicule ne sera possible
qu'en déverrouillant la serrure
mécanique de la porte côté
conducteur.Pour rebrancher la batterie, introduire la
clé de contact et la tourner sur MAR ;
il sera alors possible de démarrer
normalement le véhicule.
Lorsqu'on débranche la batterie, il est
parfois nécessaire de réinitialiser
certains dispositifs électriques (par ex.
heure, date, etc.).
VERROUILLAGE DES
PORTES
Pour effectuer le verrouillage simultané
des portes, appuyer sur le bouton A fig.
79, placé sur la planche dans la
console centrale, indépendamment de
la position de la clé de contact.
En verrouillant les portes, la LED sur le
bouton s'allume.
Sur la platine des lève-vitres se trouve
un bouton D fig. 80 qui commande
le verrouillage/déverrouillage
indépendant du compartiment de
chargement.
76F1A0330
77F1A0082
78F1A0083
62
CONNAISSANCE DU VÉHICULE

.
INTERRUPTEUR DE
COUPURE DU
CARBURANT
Le véhicule est équipé d'un interrupteur
de sécurité qui intervient en cas de
choc pour couper l'alimentation du
carburant et par conséquent éteindre le
moteur.
Lorsque l'interrupteur à inertie se
déclenche, en plus de couper
l'alimentation en carburant, il active les
feux de détresse, les feux de position,
les plafonniers, il déverrouille toutes
les portes et affiche le message
correspondant sur le combiné de bord.
Pour les désactiver, appuyer sur le
bouton A. Dans les versions où cela est
prévu, le véhicule est également
équipé d'un relais de sécurité qui se
déclenche en cas de choc et coupe
l'alimentation électrique. Ainsi, on évite
toute fuite de carburant en cas de
rupture des tuyaux et la formation
d'étincelles ou de décharges
électriques suite aux dégâts sur les
composants électriques du véhicule.
29) 30)
ATTENTION Après le choc, ne pas
oublier d'enlever la clé du contact pour
éviter de décharger la batterie. Si après
le choc on ne constate aucune fuite
de carburant ni dommages sur les
dispositifs électriques du véhicule (ex.
les phares) et que le véhicule est en
mesure de reprendre la route, réactiver
l'interrupteur de coupure automatique
du carburant.
Réactivation de
l’interrupteur de
coupure de carburant
Pour réactiver l'interrupteur de coupure
de carburant, appuyer sur le bouton
A fig. 81.
79F1A0303
80F1A0085
81F1A0086
63

ATTENTION
29) Après le choc, si l'on perçoit une
odeur de carburant ou si l'on
remarque des fuites sur le circuit
d'alimentation, ne pas
réenclencher l'interrupteur, afin
d'éviter des risques d'incendie.
30) Avant de réactiver l'interrupteur
de coupure du carburant, vérifier
soigneusement l'absence de
fuites de carburant ou de dégâts
sur les dispositifs électriques
du véhicule (par ex. les phares).
ÉQUIPEMENTS
INTÉRIEURS
TIROIR DE RANGEMENT
SUPÉRIEUR -
COMPARTIMENT
RÉFRIGÉRÉ
(pour les versions/marchés qui le
prévoient)
Pour l'utiliser, soulever le volet comme
indiqué en fig. 82.
Lorsque la climatisation est en service,
le compartiment, muni d'une empreinte
porte-bouteille, peut être réfrigéré/
chauffé au moyen d'un aérateur relié à
la climatisation.BOÎTE À GANTS
Pour ouvrir la boîte à gants, actionner la
poignée d'ouverture A fig. 83.
TIROIR DE RANGEMENT
MUNI DE SERRURE
(pour les versions/marchés qui le
prévoient)
Pour verrouiller/déverrouiller la serrure,
tourner la clé dans le sens des aiguilles
d’une montre/dans le sens contraire
des aiguilles d’une montre fig. 84.
Pour ouvrir le tiroir, actionner la poignée
d'ouverture.
82F1A0088
83F1A0089
64
CONNAISSANCE DU VÉHICULE

COMPARTIMENT
VIDE-POCHES
(pour les versions/marchés qui le
prévoient)
Le compartiment A fig. 85, aménagé
dans la planche de bord, se trouve
dans une position centrale.
Le compartiment B fig. 86 est aménagé
sur la droite de la planche de bord,
au-dessus du tiroir de rangement.PORTE-GOBELETS /
PORTE-CANETTES /
PORTE-BOUTEILLES SUR
LA PLANCHE DE BORD
(pour les versions/marchés qui le
prévoient)
Sur certaines versions, deux porte-
gobelets / porte-canettes / porte-
bouteilles (0,5 / 0,75 litre) fig. 87 sont
disponibles sur la planche de bord à la
place du tiroir de rangement.ÉTUI DE PORTABLE
(pour les versions/marchés qui le
prévoient)
Il se trouve sur le tunnel central, dans la
zone illustrée en fig. 88
COMPARTIMENTS DE
RANGEMENT DES
PORTES
Dans le revêtement de chaque porte,
on trouve des bacs vide-poches
/porte-documents fig. 89.
84F1A0090
85F1A0091
86F1A0092
87F1A0327
88F1A0343
89F1A0093
65

COMPARTIMENT SOUS
LE SIÈGE AVANT
PASSAGER
Pour utiliser le compartiment, procéder
comme suit :
❒Ouvrir le volet A fig. 90 et l'enlever
comme indiqué sur l'illustration ;
❒tourner dans le sens contraire des
aiguilles d’une montre le pommeau
B de blocage et le déposer pour
permettre l'extraction du
compartiment.
CLOISON ARRIÈRE
Le véhicule peut être équipé d'une
cloison arrière aveugle ou équipée
d'une vitre coulissante.
Pour ouvrir/fermer la vitre de la cloison
coulissante, actionner le pommeau A
fig. 91.Sur des versions spécifiques, une grille
de protection est prévue. Elle est
positionnée sur la vitre de la cloison à
l'intérieur du compartiment de
chargement.
PORTE-GOBELETS -
PORTE-CANETTES
L'empreinte porte-gobelets/porte-
canettes est située sur la planche de
bord centrale fig. 92.ALLUME-CIGARE
Il est situé sur la planche de bord
centrale fig. 93.
Pour actionner l'allume-cigares,
appuyer sur ce dernier lorsque la clé de
contact est sur la position MAR.
Après environ 15 secondes, le bouton
revient automatiquement sur sa
position de départ et l'allume-cigare est
prêt à l'emploi.
31)
ATTENTION Toujours vérifier la
désactivation de l'allume-cigare.
90F1A0095
91F1A0096
92F1A0307
93F1A0309
66
CONNAISSANCE DU VÉHICULE

PRISES USB
(pour les versions/marchés qui le
prévoient)
Elles peuvent être situées :
❒sur la planche centrale, à la place de
l'allume-cigare, uniquement en tant
que source de recharge pour des
équipements extérieurs ;
❒sur le tunnel central, sur la poche
pour le portable fig. 94, pour la
connexion de dispositifs extérieurs
USB/iPOD (voir les indications
contenues dans le Supplément
Uconnect).CENDRIER
Il est constitué d'un boîtier en plastique
extractible fig. 95, qui peut être placé
dans les empreintes porte-gobelets/
porte canettes présentes sur la planche
de bord centrale.
ATTENTION Ne pas utiliser le cendrier
comme corbeille à papier : il pourrait
s'enflammer au contact des mégots de
cigarettes.
PARE-SOLEIL
Ils se trouvent de part et d'autre du
rétroviseur intérieur fig. 96.
Ils peuvent être orientés frontalement
ou latéralement.
Sur toutes les versions, le pare-soleil
côté passager est doté d'un miroir de
courtoisie.ATTENTION Les deux côtés du
pare-soleil côté passager portent une
étiquette rappelant l'obligation de
désactiver l'airbag si l'on installe un
siège enfant dos à la route. Respecter
les indications figurant sur le pare-soleil
(voir paragraphe « Airbags frontaux »
au chapitre « Sécurité »).
PRISE DE COURANT
(pour les versions/marchés qui le
prévoient)
La prise de courant se trouve sur la
planche de bord centrale, à côté de
l'allume-cigare.
Pour l'utiliser, soulever le couvercle A
fig. 97.
94F1A0395
95F1A0099
96F1A0100
67

TABLETTE/PUPITRE
(pour les versions/marchés qui le
prévoient)
Au centre de la planche de bord,
au-dessus du compartiment de
l’autoradio, se trouve une tablette A fig.
98. Sur certaines versions, cette
tablette peut être utilisée comme
pupitre, en soulevant sa partie arrière et
en l'appuyant sur la planche de bord
comme l'indique l'illustration.
Sur les versions munies d'un airbag
double côté passager, la tablette est
fixe.
32)
TABLET HOLDER
(pour les versions/marchés qui le
prévoient)
Il est situé au centre de la planche de
bord et sert à maintenir une tablette
ancrée.
Pour l’utiliser, procéder comme suit fig.
99 :
❒abaisser le levier A pour ouvrir les
dispositifs de blocage B ;
❒insérer la tablette entre les dispositifs
de blocage B ;
❒soulever le levier A pour assurer le
blocage.
33)
COMPARTIMENT DE
RANGEMENT AU-DESSUS
DE LA CABINE
(pour les versions/marchés qui le
prévoient)
Il est situé au-dessus de la cabine fig.
100 et il a été conçu pour entreposer
des objets légers.
Charge maximum admissible :
– localisée : 10 kg
– répartie sur toute la surface du
compartiment : 20 kg
97F1A030898F1A010299F1A0342
68
CONNAISSANCE DU VÉHICULE
