ATTENTION
3) La consommation du liquide de
direction assistée est très basse ;
si après l’appoint il était
nécessaire d’en faire un autre, et
cela dans un court laps de temps,
faire contrôler le système auprès
du Réseau Après-vente Fiat afin
de vérifier des fuites éventuelles.

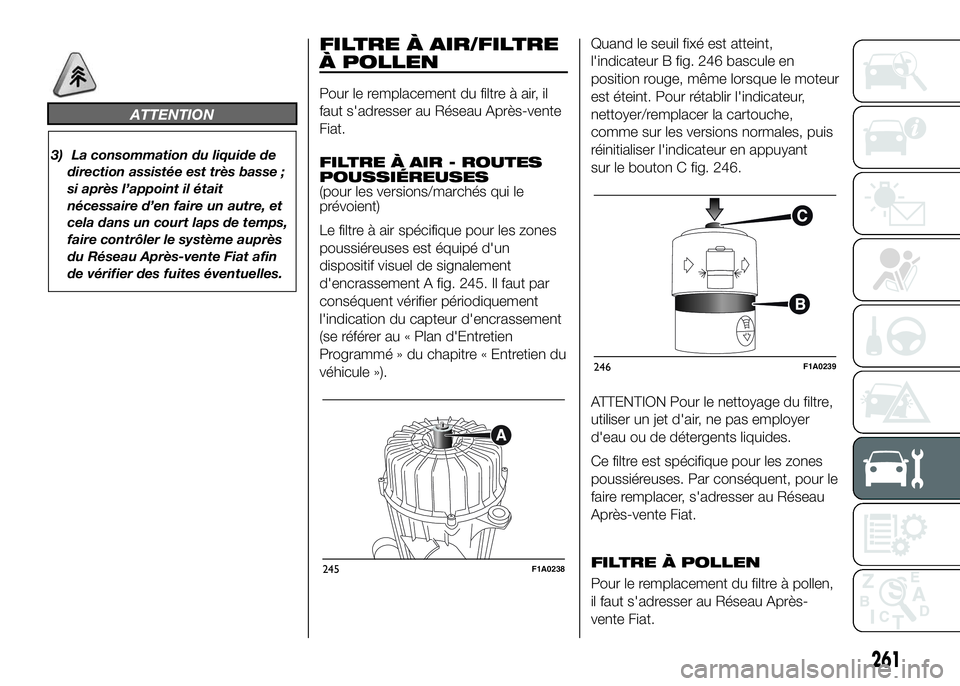

FILTRE À AIR/FILTRE
À POLLEN
Pour le remplacement du filtre à air, il
faut s'adresser au Réseau Après-vente
Fiat.
FILTRE À AIR - ROUTES
POUSSIÉREUSES
(pour les versions/marchés qui le
prévoient)
Le filtre à air spécifique pour les zones
poussiéreuses est équipé d'un
dispositif visuel de signalement
d'encrassement A fig. 245. Il faut par
conséquent vérifier périodiquement
l'indication du capteur d'encrassement
(se référer au « Plan d'Entretien
Programmé » du chapitre « Entretien du
véhicule »).Quand le seuil fixé est atteint,
l'indicateur B fig. 246 bascule en
position rouge, même lorsque le moteur
est éteint. Pour rétablir l'indicateur,
nettoyer/remplacer la cartouche,
comme sur les versions normales, puis
réinitialiser l'indicateur en appuyant
sur le bouton C fig. 246.
ATTENTION Pour le nettoyage du filtre,
utiliser un jet d'air, ne pas employer
d'eau ou de détergents liquides.
Ce filtre est spécifique pour les zones
poussiéreuses. Par conséquent, pour le
faire remplacer, s'adresser au Réseau
Après-vente Fiat.
FILTRE À POLLEN
Pour le remplacement du filtre à pollen,
il faut s'adresser au Réseau Après-
vente Fiat.
245F1A0238
246F1A0239
261

BATTERIE
La batterie du véhicule est de type à «
Entretien réduit»:encondition normale
d’utilisation, elle ne demande pas de
remplissage de l’électrolyte avec de
l’eau distillée.
Un contrôle périodique, exécuté
exclusivement par le Réseau
Après-vente Fiat ou le personnel
qualifié, est de toute façon nécessaire
pour en vérifier l'efficacité.
La batterie est située à l'intérieur de
l'habitacle, devant le pédalier. Pour
y accéder, retirer le carter de protection.
194) 195)
REMPLACEMENT DE LA
BATTERIE
En cas de besoin, la batterie doit être
remplacée par une autre batterie
d'origine présentant les mêmes
caractéristiques.
En cas de remplacement par une
batterie ayant des caractéristiques
différentes, les échéances d'entretien
prévues par le « Plan d'entretien
programmé » ne sont plus valables.Pour l'entretien de la batterie, se
conformer strictement aux indications
fournies par le Fabricant.
52) 53)196) 197)4)
CONSEILS UTILES POUR
PROLONGER LA DURÉE
DE VIE DE LA BATTERIE
Pour éviter que la batterie ne se
décharge rapidement et pour en
préserver la fonctionnalité, suivre
scrupuleusement les indications
suivantes :
❒quand on gare le véhicule, s'assurer
que les portes, le capot et les volets
soient bien fermés pour éviter que les
lumières des plafonniers ne restent
allumées à l'intérieur de l'habitacle ;
❒éteindre les lumières des plafonniers
intérieurs : de toute façon le véhicule
est équipé d’un système de coupure
automatique des lumières intérieures
❒moteur éteint, éviter de laisser
certains dispositifs allumés trop
longtemps (par ex. autoradio, feux de
détresse, etc.) ;❒avant toute intervention sur
l'équipement électrique, débrancher
le câble du pôle négatif de la batterie
en agissant sur la borne ad hoc ;
❒serrer les bornes de la batterie à
fond.
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis la
clé de contact sur STOP et après avoir
fermé la porte côté conducteur. Au
rebranchement suivant de l'alimentation
électrique de la batterie, s'assurer que
la clé de contact soit sur STOP et
que la porte côté conducteur
soit fermée.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieur à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque
de gel (qui peut se produire même
à -10 °C).
En cas d'immobilisation prolongée, voir
le paragraphe « Inactivité prolongée
du véhicule », chapitre « Démarrage et
conduite ».
262
ENTRETIEN DU VÉHICULE

Si, après l'achat du véhicule, on
envisage de monter des accessoires
électriques nécessitant une alimentation
électrique permanente (alarme, etc.)
ou bien des accessoires qui pèsent sur
le bilan électrique, s'adresser au
Réseau Après-vente Fiat, dont le
personnel qualifié pourra conseiller les
dispositifs les plus appropriés
appartenant à la Lineaccessori Fiat,
évaluera leur absorption électrique
totale et vérifiera si le circuit électrique
du véhicule est en mesure de supporter
la charge demandée ou si, au
contraire, il faut l'intégrer avec une
batterie plus puissante.
En effet, étant donné que certains
dispositifs continuent à absorber de
l'énergie électrique même si le moteur
est coupé, ils déchargent peu à peu
la batterie.
ATTENTION En présence du
chronotachygraphe, suite à un arrêt
prolongé du véhicule de 5 jours, il est
conseillé de débrancher la borne
négative de la batterie pour préserver
sa charge.Si le véhicule est équipé de la fonction
de débranchement de la batterie
(sectionneur), voir les indications
figurant dans le paragraphe «
Commandes » au chapitre «
Connaissance du véhicule » pour la
procédure de débranchement.
ATTENTION
194) Le liquide contenu dans la
batterie est toxique et corrosif.
Éviter tout contact avec la peau et
les yeux. Ne pas s'approcher de
la batterie avec des flammes nues
ou des sources possibles
d'étincelles : risque d'explosion et
d'incendie.
195) Le fonctionnement avec un
niveau de liquide trop bas
endommage irréparablement la
batterie et peut même la faire
exploser.
196) Avant toute intervention sur
l'équipement électrique,
débrancher le câble du pôle
négatif de la batterie en agissant
sur la borne prévue, en attendant
au moins une minute après avoir
tourné la clé sur STOP.197) Lorsqu'il faut travailler sur la
batterie ou à proximité, toujours
se protéger les yeux avec des
lunettes prévues à cet effet.
ATTENTION
52) Le mauvais montage
d'accessoires électriques peut
endommager grièvement le
véhicule. Si après l'achat du
véhicule, on souhaite installer des
accessoires (antivol,
radiotéléphone, etc.), s'adresser
au Réseau Après-vente Fiat en
mesure de conseiller les
dispositifs les plus adaptés et
surtout de déterminer s'il est
nécessaire d'utiliser une batterie
de capacité plus importante.
53) Si le véhicule doit rester
immobilisé de manière prolongée
dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé,
sinon, elle risque de geler.
263

ATTENTION
4) Les batteries contiennent des
substances très dangereuses
pour l'environnement. Pour
le remplacement de la batterie, il
est conseillé de s'adresser au
Réseau Après-vente Fiat, équipé
pour écouler l'huile usagée dans
le respect de la nature et de la
réglementation.
ROUES ET PNEUS
Toutes les deux semaines environ et
avant de longs voyages, contrôler
la pression de chacun des pneus, y
compris la roue compacte de secours :
ces contrôles doivent être exécutés
avec les pneus au repos et froids.
En utilisant le véhicule, il est normal que
la pression augmente ; au sujet de la
valeur correcte de la pression de
gonflage du pneu, voir le paragraphe «
Roues » au chapitre « Caractéristiques
Techniques ».
Une pression erronée provoque une
consommation anormale des pneus fig.
247:
Apression normale : chape usée de
manière uniforme ;
Bpression insuffisante : chape
particulièrement usée sur les bords ;
Cpression excessive : chape
particulièrement usée au centre.
Les pneus doivent être remplacés
lorsque l'épaisseur de la chape est
réduite à 1,6 mm. Dans tous les cas, se
conformer aux normes en vigueur
dans le pays où l'on circule.
198) 199) 200) 201)
AVERTISSEMENTS
❒Éviter, autant que possible, les
freinages trop brusques, les
dérapages au démarrage, ainsi que
les chocs violents contre les trottoirs,
les ornières ou d'autres types
d'obstacles. Rouler longtemps sur
une chaussée accidentée peut
endommager les pneus ;
❒contrôler périodiquement que les
pneus ne présentent pas de
coupures sur les côtés, de
gonflements ou une usure irrégulière
de la chape ; Dans ce cas,
s'adresser au Réseau Après-vente
Fiat ;
❒éviter de voyager en surcharge : cela
peut causer de sérieux dommages
aux roues et aux pneus ;
247F1A0240
264
ENTRETIEN DU VÉHICULE

❒en cas de crevaison d'un pneu,
s'arrêter immédiatement et le
remplacer, pour ne pas endommager
le pneu lui-même, la jante, les
suspensions et la direction ;
❒le pneu vieillit même s'il est peu
utilisé. Le vieillissement est signalé
par des fendillements sur la chape et
sur les flancs. Dans tous les cas, si
les pneus sont montés depuis plus
de 6 ans, il faut les faire contrôler par
des spécialistes. Ne pas oublier de
faire contrôler aussi la roue de
secours ;
❒en cas de remplacement, monter
toujours des pneus neufs et éviter les
pneus d'origine douteuse ;
❒quand on remplace un pneu, il
convient de remplacer également la
valve de gonflage ;
❒pour permettre une usure uniforme
entre les pneus avant et arrière, il
est conseillé de les permuter tous les
10-15 000 kilomètres, en les
maintenant toujours du même côté
du véhicule pour ne pas inverser
le sens de roulement.
ATTENTION Pendant le remplacement
d'un pneu, vérifier le démontage du
capteur de contrôle des pressions des
pneus (TPMS) ainsi que de la soupape
de la jante précédente.
ATTENTION
198) Ne pas oublier que la tenue de
route du véhicule dépend aussi
de la bonne pression de gonflage
des pneus.
199) En cas de trop faible pression, il
y a risque de surchauffe et de
dommages graves du pneu.
200) Ne pas croiser les pneus que
l'on permute, en les passant du
côté droit du véhicule à l'autre ou
inversement.
201) Ne pas repeindre les jantes des
roues en alliage qui exigent
l'utilisation de températures
au-delà de 150 °C. Cela risquerait
de compromettre les
caractéristiques mécaniques des
roues.
TUYAUX EN
CAOUTCHOUC
En ce qui concerne l'entretien des
tuyaux flexibles en caoutchouc
du système des freins et de
l'alimentation, suivre scrupuleusement
le « Plan d'Entretien Programmé » dans
ce chapitre.
L'ozone, les températures élevées et
l'absence prolongée de liquide dans le
circuit peuvent provoquer le
durcissement et la rupture des tuyaux
ce qui peut entraîner des fuites de
liquide. Un contrôle vigilant est donc
nécessaire.
265

ESSUIE-GLACE
BALAIS
Nettoyer périodiquement la partie en
caoutchouc à l'aide de produits
spéciaux. L'utilisation de TUTELA
PROFESSIONAL SC 35 est
recommandée.
Remplacer les balais si le fil du
caoutchouc est déformé ou usé. Dans
tous les cas, il est conseillé de les
remplacer à peu près une fois par an.
Quelques mesures simples peuvent
réduire les risques de dommages pour
les balais :
❒en cas de températures inférieures à
zéro, vérifier que le gel n'a pas
bloqué la partie en caoutchouc
contre la vitre. Si nécessaire,
la débloquer à l'aide d'un produit
antigel ;
❒enlever la neige éventuellement
accumulée sur la vitre : en plus
de conserver les balais en bon état,
cela évite au moteur électrique de
forcer et de surchauffer ;
❒ne pas actionner l'essuie-glace avant
et arrière sur la vitre sèche.
202)
Remplacement des
balais d'essuie-glace
54)
Procéder comme suit :
❒soulever le bras de l'essuie-glace,
appuyer sur la languette A fig. 248 du
ressort de fixation et extraire le balai
hors du bras ;
❒monter le nouveau balai en insérant
la languette dans son logement sur
le bras et en s'assurant de son
blocage ;
❒abaisser le bras de l'essuie-glace sur
le pare-brise.GICLEURS
Vitre avant (lave-glace)
fig. 249
Si le jet ne sort pas, vérifier avant tout
qu'il y ait du liquide dans le réservoir du
lave-glace (voir paragraphe
« Vérification des niveaux » dans ce
chapitre).
Contrôler que les trous de sortie du
liquide ne soient pas obstrués : le cas
échéant, utiliser une aiguille pour les
déboucher.
Il est possible de régler l'inclinaison des
gicleurs de lave-glace au moyen d'un
petit tournevis à tête fraisée.
Les jets doivent être orientés à environ
1/3 de la hauteur du bord supérieur
de la vitre.
248F1A0241249F1A0242
266
ENTRETIEN DU VÉHICULE

LAVE-PHARES
Contrôler régulièrement l'intégrité et la
propreté des gicleurs.
Les lave-phares se déclenchent
automatiquement quand on actionne le
lave-glace et que les feux de
croisement sont allumés.
ATTENTION
202) Voyager avec les balais
d'essuie-glace usés représente un
grave risque, car cela réduit la
visibilité en cas de mauvaises
conditions atmosphériques.
ATTENTION
54) Ne pas actionner l'essuie-glace
avec les balais soulevés du
pare-brise.
CARROSSERIE
PROTECTION CONTRE
LES AGENTS
ATMOSPHÉRIQUES
Les principales causes des
phénomènes de corrosion sont les
suivantes :
❒pollution atmosphérique ;
❒salinité et humidité de l'atmosphère
(des zones marines ou des climats
chauds et humides) ;
❒conditions environnementales
saisonnières.
Il ne faut pas non plus sous-estimer
l'action abrasive de la poussière
atmosphérique et du sable amenés par
le vent, de la boue et des gravillons
soulevés par les autres véhicules.
Les meilleures solutions techniques ont
été adoptées par Fiat pour protéger
efficacement la carrosserie contre
la corrosion.
Voici les principales :
❒produits et systèmes de peinture qui
confèrent au véhicule une résistance
toute particulière à la corrosion et à
l'abrasion ;❒utilisation de tôles zinguées (ou
prétraitées) ayant un très haut
coefficient de résistance à la
corrosion ;
❒traitement du bas de caisse, du
compartiment moteur, de l'intérieur
des passages de roue et d'autres
éléments par pulvérisation de
produits cireux ayant un puissant
pouvoir de protection ;
❒vaporisation de matériaux plastiques
aux fonctions protectrices sur les
points les plus exposés : bas de
porte, intérieur des ailes, bords, etc. ;
❒adoption d'éléments caissonnés
« ouverts », pour éviter la
condensation et la stagnation d'eau
pouvant favoriser la formation de
rouille à l'intérieur.
GARANTIE DE
L'EXTÉRIEUR DU
VÉHICULE ET DU BAS DE
CAISSE
Le véhicule est pourvu d'une garantie
contre la perforation, due à la corrosion,
de tout élément d'origine de la
structure ou de la carrosserie.
Pour les conditions générales de cette
garantie, se rapporter au Carnet de
Garantie.
267

CONSEILS POUR LA
BONNE PRÉSERVATION
DE LA CARROSSERIE
Peinture
La peinture ne joue pas seulement un
rôle esthétique, mais elle sert
également à protéger la tôle.
En cas d'abrasions ou de rayures
profondes, il est conseillé de pourvoir
immédiatement aux retouches
nécessaires pour éviter des formations
de rouille. Pour les retouches de
peinture, utiliser exclusivement les
produits d'origine (voir « Plaquette
d'identification de la peinture de
carrosserie », au chapitre «
Caractéristiques techniques »).
L'entretien normal de la peinture
consiste dans le lavage, dont la
périodicité dépend des conditions
environnementales et d'utilisation.
Par exemple, dans les zones à haute
pollution atmosphérique, ou si l'on roule
sur des chaussées qui ont été traitées
au sel contre le verglas, il est préférable
de laver plus fréquemment le véhicule.
En vue d'un lavage correct du véhicule,
procéder comme suit :
❒mouiller la carrosserie avec un jet
d'eau à basse pression ;❒passer une éponge et une solution
détergente légère sur la carrosserie,
en rinçant fréquemment l'éponge ;
❒bien rincer avec de l'eau et sécher
par jet d'air ou en utilisant une peau
de chamois.
Si le véhicule est lavé dans une
installation automatique, respecter les
recommandations suivantes :
❒enlever l'antenne du toit afin d'éviter
de l'endommager ;
❒le lavage doit se faire avec de l'eau
additionnée d'une solution
détergente ;
❒rincer abondamment afin d'éviter que
des résidus de détergent ne puissent
rester sur la carrosserie ou sur les
parties les moins en vue.
55)
Pendant le séchage, veiller à bien
sécher les endroits cachés, tels que les
baies de portes, le capot et le pourtour
des phares où l'eau stagne plus
facilement. Il est conseillé de ne pas
mettre aussitôt le véhicule dans un
endroit fermé, mais de le laisser en
plein air pour favoriser l'évaporation de
l'eau.Ne pas laver le véhicule après un arrêt
en plein soleil ou avec le compartiment
moteur chaud : cela peut altérer le
brillant de la peinture.
Les pièces extérieures en matière
plastique doivent être nettoyées en
suivant la même procédure que celle
adoptée pour le lavage normal du
véhicule. Éviter de garer le véhicule
sous des arbres ; beaucoup d'espèces
laissent tomber des substances
résineuses qui donnent un aspect
opaque à la peinture et augmentent les
possibilités de déclenchement du
processus de corrosion.
ATTENTION Les excréments d'oiseaux
doivent être lavés immédiatement et
avec soin car leur acidité est
particulièrement agressive.5)
Vitres
Pour le nettoyage des vitres, utiliser des
détergents spécifiques. Employer des
chiffons très propres afin de ne pas
rayer les vitres ou d'altérer leur
transparence.
268
ENTRETIEN DU VÉHICULE
