2016 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

❒tourner la vis C surà l'aide d'un
tournevis à pointe fine ;
❒extraire le boîtier porte-batterie D et
remplacer la pile E en respectant les
polarités ;
❒réintroduire le boîtier porte-batterie D
à l'intérieur de la clé et le bloquer en
tournant la vis C sur
.
1)
ATTENTION
1) Appuyer sur le bouton B
uniquement en tenant la clé
éloignée du corps et des yeux ou
de tout objet qui pourrait être
abîmé (vêtements, par exemple).
Ne pas laisser la clé sans
surveillance pour éviter toute
manipulation intempestive,
spécialement par des enfants qui
en la manipulant pourraient
appuyer sur le bouton.
ATTENTION
1) Les piles usées sont nocives pour
l'environnement. Elles doivent
être jetées dans des conteneurs
conçus spécialement à cet effet,
conformément à la législation
en vigueur ou bien elles peuvent
être remises au Réseau Après-
vente Fiat, qui se chargera de leur
recyclage.
ALARME
ÉLECTRONIQUE
(pour les versions/marchés qui le
prévoient)
L'alarme, prévue en plus de toutes les
fonctions de la télécommande déjà
décrites précédemment, est
commandée par le récepteur situé sous
la planche de bord à proximité de la
centrale des fusibles.
Fonctionnement
L'alarme se déclenche dans les cas
suivants :
❒ouverture non autorisée d'une porte
ou du capot moteur (protection
périmétrique) ;
❒actionnement du dispositif de
démarrage (rotation de la clé sur
MAR) ;
❒sectionnement des câbles de la
batterie.
Selon les marchés, le déclenchement
de l’alarme provoque l'actionnement de
la sirène et des clignotants (pendant
environ 26 secondes). Les modes
de déclenchement et le nombre de
cycles peuvent varier en fonction des
marchés.
13

Dans tous les cas, un nombre
maximum de cycles sonores/visuels est
prévu. Une fois ceux-ci terminés, le
système reprend sa fonction normale
de contrôle.
ATTENTION La fonction de blocage du
moteur est garantie par le Fiat CODE,
qui s'active automatiquement lors
de l’extraction de la clé de contact.
Activation
Une fois les portes et le coffre fermés,
la clé de contact tournée sur la position
STOP ou bien extraite, diriger la clé
avec télécommande en direction du
véhicule, appuyer, puis relâcher le
bouton de « verrouillage ».
À l'exception de quelques marchés, le
déclenchement de l’alarme entraîne
un signal sonore (« BIP ») et active
le verrouillage des portes.
L'activation de l'alarme est précédée
par une phase d'autodiagnostic : si une
anomalie est détectée, le système
émet un nouveau signal sonore.
Dans ce cas, désactiver l'alarme en
appuyant sur le bouton « déverrouillage
des portes/du compartiment de
chargement », vérifier que les portes et
le capot moteur sont bien fermés et
réactiver l'alarme en appuyant sur
le bouton « verrouillage ».Dans le cas contraire, la porte et le
capot mal fermés seront exclus du
contrôle de l'alarme.
Si l'alarme émet un signal sonore alors
que les portes et le capot moteur
sont correctement fermés, cela signifie
qu'une anomalie a été détectée dans
le fonctionnement du système.
S'adresser dans ce cas au Réseau
Après-vente Fiat.
ATTENTION Quand on actionne la
fermeture centralisée avec la pièce
métallique de la clé, l'alarme ne s'active
pas.
ATTENTION L’alarme est conforme aux
normes des différents pays.
Désactivation
Appuyer sur le bouton « déverrouillage
des portes/du compartiment de
chargement » de la clé avec
télécommande.
Les actions suivantes sont alors
effectuées (à l'exception de quelques
marchés) :
❒deux clignotements courts des
clignotants ;
❒deux signaux sonores courts
») ;
❒déverrouillage des portes.ATTENTION Quand on actionne
l'ouverture centralisée avec la pièce
métallique de la clé, l'alarme ne se
désactive pas.
Signalement des
tentatives d'effraction
Toute tentative d'effraction est signalée
par l'allumage du témoin
sur le
combiné de bord et par le message
affiché à l'écran (le cas échéant, voir le
paragraphe « Témoins et messages »
dans le chapitre « Présentation du
combiné de bord »).
Neutralisation
Pour désactiver complètement l'alarme
(par exemple lorsque le véhicule n'est
pas utilisé pendant longtemps), fermer
simplement le véhicule en tournant la
pièce métallique de la clé avec la
télécommande dans la serrure.
ATTENTION Si les piles de la clé avec
télécommande sont déchargées ou
bien en cas de panne du système, pour
désactiver l'alarme, introduire la clé
dans le dispositif de démarrage et la
tourner en position MAR.
14
CONNAISSANCE DU VÉHICULE
(« BIPS

DÉMARREUR
La clé peut tourner dans 3 positions
différentes fig. 10 :
❒STOP : moteur éteint, clé extraite,
direction verrouillée. Certains
dispositifs électriques (par ex.
autoradio, fermeture centralisée...)
sont activables ;
❒MAR : position de marche. Tous les
dispositifs électriques sont activables;
❒AVV : démarrage du moteur (position
instable).
Le démarreur est pourvu d'un système
électronique de sécurité qui oblige,
en cas de ratés au démarrage, à
ramener la clé dans la position STOP
avant de répéter la manœuvre de
démarrage.
2) 3) 4) 5)
VERROUILLAGE DE LA
DIRECTION
Activation
Le dispositif en position STOP, extraire
la clé et tourner le volant jusqu'à ce
qu'il se bloque.
Désactivation
Tourner légèrement le volant tandis que
l'on tourne la clé sur MAR.
ATTENTION
2) En cas de violation du démarreur
(par ex., lors d'une tentative de
vol), faire contrôler son
fonctionnement auprès du Réseau
Après-vente Fiat avant de
reprendre la route.3) Quand on quitte le véhicule,
extraire systématiquement la clé
afin d'éviter que quelqu'un
n'actionne par inadvertance les
commandes. Ne pas oublier de
serrer le frein à main. Si le
véhicule est garé en côte, engager
la première vitesse. S'il est garé
en descente, engager la marche
arrière. Ne jamais laisser
d'enfants dans un véhicule sans
surveillance.
4) Ne jamais extraire la clé lorsque le
véhicule roule. Le volant se
bloquerait automatiquement au
premier braquage. Ceci est
toujours valable, même en cas de
véhicule remorqué.
5) Toute opération en après-vente
nécessitant une intervention sur
la direction ou la colonne de
direction (ex. montage de
dispositifs antivol) est absolument
interdite. Cela pourrait provoquer,
en plus d'une détérioration des
performances du système et une
annulation de la garantie, de
graves problèmes de sécurité,
ainsi que la non-conformité
d'homologation du véhicule.
10F1A0009
15

SIÈGES
6)
2)
Réglage dans le sens
longitudinal
Soulever le levier A fig. 11 et pousser le
siège vers l’avant ou vers l’arrière : en
position de conduite, les bras doivent
reposer sur la couronne du volant.
7)
Réglage de la hauteur
Pour soulever le siège: en étant
assis, déplacer le levier B fig. 11 (partie
avant du siège) ou le levier C fig. 11
(partie arrière du siège) vers le haut et
basculer le poids du corps sur la partie
du siège qui doit être soulevée.Pour abaisser le siège: en étant
assis, déplacer le levier B vers le haut
(partie avant du siège) ou le levier C
(partie arrière du siège) et basculer le
poids du corps sur la partie du siège
qui doit être abaissée.
Réglage de l'inclinaison
du dossier
Tourner le pommeau D fig. 11.
8)
Réglage lombaire
Pour effectuer le réglage, agir sur la
manette E fig. 12.SIÈGE AMORTI
Il est doté d'une suspension avec des
ressorts mécaniques et un amortisseur
hydraulique, ce qui garantit un
maximum de confort et de sécurité. Le
système d'amortissement permet
également d'absorber parfaitement les
chocs provoqués par les chaussées
en mauvais état.
Pour effectuer les réglages dans le sens
longitudinal, les réglages en hauteur, le
réglage du dossier, le réglage lombaire
et le réglage de l'accoudoir, se reporter
au paragraphe précédent « Sièges ».
Réglage du poids sur
l'amortisseur
Au moyen de la manette de réglage A
fig. 13, il est possible d'ajuster le
réglage en fonction du poids du corps,
dans une plage de 40 kg à 130 kg.
11F1A0021
12F1A0022
13F1A0023
16
CONNAISSANCE DU VÉHICULE

SIÈGES AVEC
ACCOUDOIRS
RÉGLABLES
Le siège conducteur peut être équipé
d'un accoudoir relevable et réglable en
hauteur. Pour le réglage, actionner la
molette A fig. 14.
9) 10)
SIÈGE À BASE
PIVOTANTE
(pour les versions/marchés qui le
prévoient)
Il est possible de le faire pivoter de 180°
vers le siège sur le côté opposé. Pour
faire tourner le siège, actionner la
commande A fig. 15. Avant de faire
tourner le siège, il doit être poussé vers
l'avant, avant d'être réglé dans le sens
longitudinal fig. 16.SIÈGE PIVOTANT AVEC
CEINTURE DE SÉCURITÉ
(pour les versions/marchés qui le
prévoient)
Il est équipé d'une ceinture de sécurité
à trois points d'ancrage fig. 17, de deux
accoudoirs réglables (pour le réglage,
voir le paragraphe « Sièges avec
accoudoirs réglables ») et d'appuie-tête
réglable en hauteur (pour le réglage,
voir le paragraphe « Appuie-tête »).
11)
Réglage de l'inclinaison
du dossier
Actionner le levier fig. 18.
14F1A0024
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
17

Réglage de la hauteur
Actionner les commandes B fig. 18 ou
C fig. 18 pour lever/baisser
respectivement la partie avant/arrière
du siège.
Rotation du siège
Il est possible de le tourner de 180°
vers le siège du côté opposé et de 35°
environ vers la porte. Il peut être bloqué
tant en position de conduite qu'à
180°.
Pour faire tourner le siège, actionner le
levier D fig. 19 (positionné sur le côté
droit du siège).
Avant de faire tourner le siège, il doit
être poussé vers l'avant, avant d'être
réglé dans le sens longitudinal fig. 16.
12)
Chauffage des sièges
(pour les versions/marchés qui le
prévoient)
Clé en position MAR, appuyer sur le
bouton E fig. 20 pour activer/désactiver
la fonction.
SIÈGE CAPTAIN CHAIR
(pour les versions/marchés qui le
prévoient)
Le véhicule peut être équipé d'un siège
Captain Chair fig. 21 qui, en fonction
des versions, peut être pourvu de
différents réglages (pivotant ou fixe,
avec ceinture de sécurité, etc.).
Pour les différents réglages, se référer
aux indications contenues au
paragraphe « Siège pivotant avec
ceinture de sécurité »).TABLETTE RABATTABLE
SUR LA BANQUETTE
(pour les versions/marchés qui le
prévoient)
Le siège est équipé d'une tablette
rabattable utilisable pour poser des
documents. Pour l'utiliser, tirer la
languette A fig. 22 et abaisser
la tablette rabattable. La tablette
rabattable est équipée de deux
empreintes porte-gobelets et d'un plan
d'appui avec clip à documents.
19F1A0029
20F1A0030
21F1A0345
18
CONNAISSANCE DU VÉHICULE

13)
BAC SOUS LE SIÈGE
(pour les versions/marchés qui le
prévoient)
Sous le siège conducteur se trouve un
bac A fig. 23 aisément amovible en
le déboîtant des crochets
correspondants figurant sur la base
d'appui.REVÊTEMENTS EN
PLASTIQUE À LA BASE
DU SIÈGE
(pour les versions/marchés qui le
prévoient)
Le revêtement avant A fig. 24 peut être
ouvert en actionnant la poignée de
déverrouillage correspondante B fig. 24
figurant sur la partie supérieure.
Ainsi, on peut accéder au tiroir sous le
siège (voir le paragraphe « Tiroir sous le
siège »).
Pour faciliter l'ouverture du revêtement
avant et l'accès au bac, le siège doit
être reculé au maximum.
Pour permettre d'extraire le revêtement
avant, il doit être tourné au maximum
vers l'avant et déboîté des crochets
situés sur la partie inférieure, en tirant
vers l'avant du véhicule.VERSIONS PANORAMA
Réglage du dossier
inclinable des sièges
passagers
Tourner le pommeau A fig. 25.
Accès aux sièges de la
deuxième rangée
Pour l'accès à la deuxième rangée de
sièges, actionner le levier B fig. 25
du siège latéral droit extérieur de la
première rangée et rabattre vers l'avant
le dossier en l'accompagnant avec la
main gauche.
Ramener le siège en position normale, il
se réenclenche sur le dispositif de
maintien sans devoir actionner le levier
à nouveau.
En revanche, sur le siège complet
Panorama 2ème rangée, les deux
sièges latéraux sont fixes.
22F1A0031
23F1A003224F1A0033
25F1A0034
19

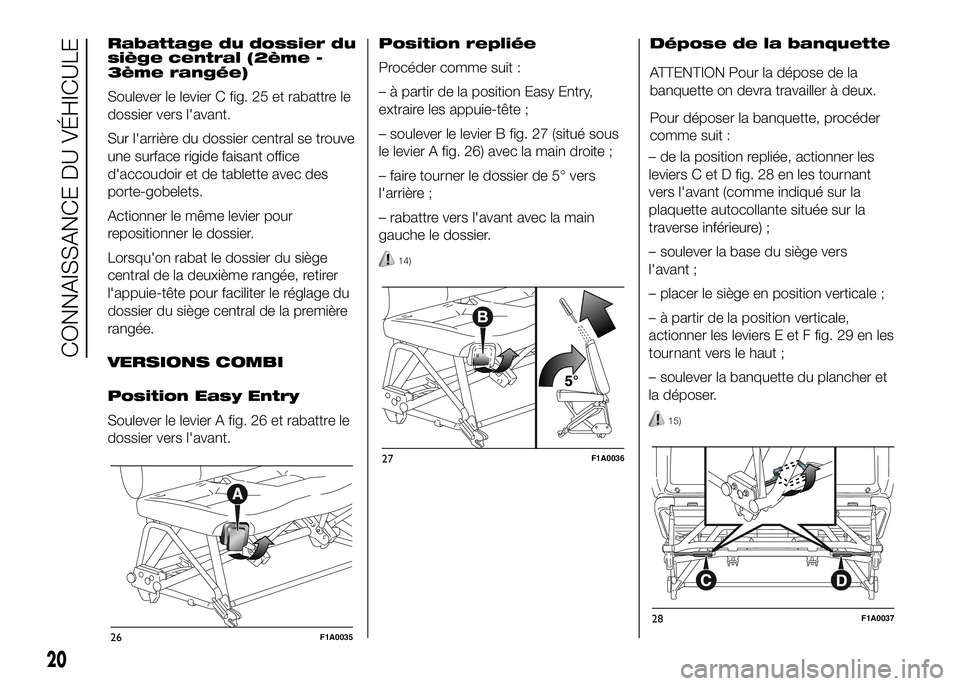

Rabattage du dossier du
siège central (2ème -
3ème rangée)
Soulever le levier C fig. 25 et rabattre le
dossier vers l'avant.
Sur l'arrière du dossier central se trouve
une surface rigide faisant office
d'accoudoir et de tablette avec des
porte-gobelets.
Actionner le même levier pour
repositionner le dossier.
Lorsqu'on rabat le dossier du siège
central de la deuxième rangée, retirer
l'appuie-tête pour faciliter le réglage du
dossier du siège central de la première
rangée.
VERSIONS COMBI
Position Easy Entry
Soulever le levier A fig. 26 et rabattre le
dossier vers l'avant.Position repliée
Procéder comme suit :
– à partir de la position Easy Entry,
extraire les appuie-tête ;
– soulever le levier B fig. 27 (situé sous
le levier A fig. 26) avec la main droite ;
– faire tourner le dossier de 5° vers
l'arrière ;
– rabattre vers l'avant avec la main
gauche le dossier.
14)
Dépose de la banquette
ATTENTION Pour la dépose de la
banquette on devra travailler à deux.
Pour déposer la banquette, procéder
comme suit :
– de la position repliée, actionner les
leviers C et D fig. 28 en les tournant
vers l'avant (comme indiqué sur la
plaquette autocollante située sur la
traverse inférieure) ;
– soulever la base du siège vers
l'avant ;
– placer le siège en position verticale ;
– à partir de la position verticale,
actionner les leviers E et F fig. 29 en les
tournant vers le haut ;
– soulever la banquette du plancher et
la déposer.
15)
26F1A0035
27F1A0036
28F1A0037
20
CONNAISSANCE DU VÉHICULE
