2016 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

POIDS CHÂSSIS-CABINES AVEC CABINE ALLONGÉE (versions MAXI)
Versions PTAC 3 500 kgVersions PTAC 3 995 kg - 4 005 kg -
4 250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options)1890 ÷ 1940 1970 ÷ 2020 1890 ÷ 1940 1970 ÷ 2020
Charges maximales autorisées (***)
– essieu avant : 2100 2100 2100 2100
– essieu arrière : 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total : 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Charges remorquables
– remorque freinée : 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– remorque non freinée : 750 750 750 750
Charge maximale sur la boule (remorque
freinée) :120 120 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
333

POIDS FOURGONS DOUBLE CABINE
Versions PTAC 3 300 kg
115 MultiJet (*)130 MultiJet 180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2011 ÷ 2076 2026 ÷ 2091 2106
Charges maximales autorisées (***)
– essieu avant : 1750 1750 1750
– essieu arrière : 1900 1900 1900
– total : 3300 3300 3300
Charges remorquables
– remorque freinée : 2000 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
334
CARACTÉRISTIQUES TECHNIQUES

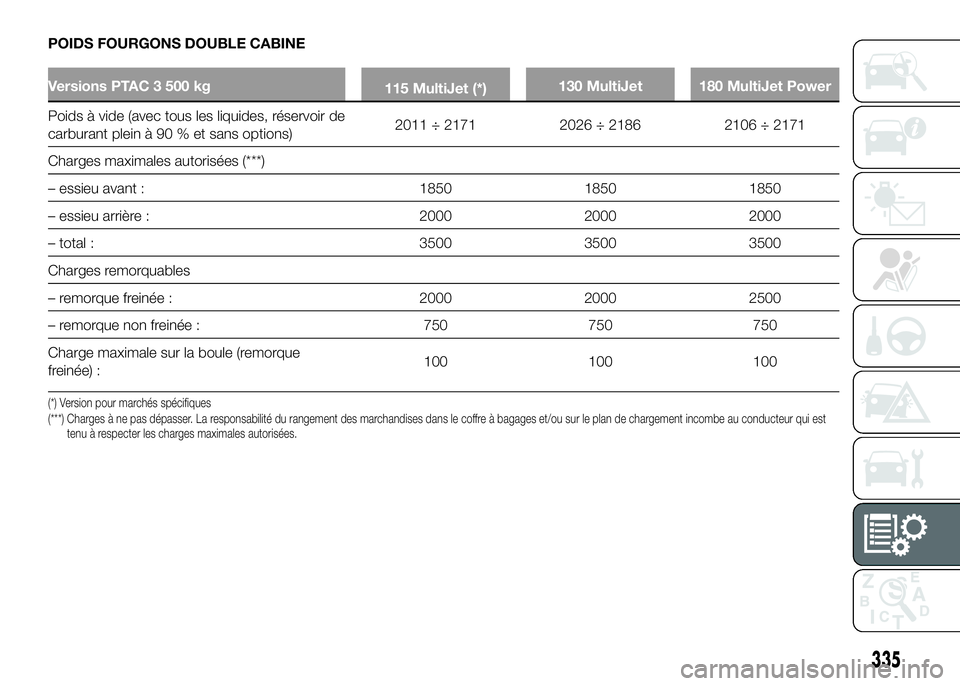

POIDS FOURGONS DOUBLE CABINE
Versions PTAC 3 500 kg
115 MultiJet (*)130 MultiJet 180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2011 ÷ 2171 2026 ÷ 2186 2106 ÷ 2171
Charges maximales autorisées (***)
– essieu avant : 1850 1850 1850
– essieu arrière : 2000 2000 2000
– total : 3500 3500 3500
Charges remorquables
– remorque freinée : 2000 2000 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
335

POIDS FOURGONS DOUBLE CABINE (versions MAXI)
Versions PTAC 3 500 kg 130 MultiJet 180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2066 ÷ 2226 2146 ÷ 2306
Charges maximales autorisées (°)
– essieu avant : 2100 2100
– essieu arrière : 2400 2400
– total : 3500 3500
Charges remorquables
– remorque freinée : 3000 3000
– remorque non freinée : 750 750
Charge maximale sur la boule (remorque freinée) : 100 100
(°) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
336
CARACTÉRISTIQUES TECHNIQUES

RAVITAILLEMENTS
115
MultiJet (°)110 (°)/130
MultiJet150
MultiJet180
MultiJet
PowerCarburants préconisés et
lubrifiants d’origine
Réservoir de carburant (litres)
:90 (*) 90 (*) 90 (*) 90 (*)
Gazole pour transport routier
(Spécification EN590)
y compris une réserve de
(litres) :10/12 10/12 10/12 10/12
Réservoir URÉE (litres)
(pour les versions marchés
qui le prévoient)- - 15 -AdBlue (solution eau-urée)
norme DIN 70 070 et ISO
22241-1
207) ,208)
Circuit de refroidissement du
moteur (litres) :8 (**) 9,6 (**) 9,6 (**) 10 (**)Mélange d'eau distillée et de
liquide PARAFLUUPà 50 % (***)
(°)Version pour marchés spécifiques
(*) Sur toutes les versions, il est possible de demander un réservoir de 120 litres (avec réserve de 12 litres). Sur les versions « Loisirs », il est possible de demander un réservoir
de 60 litres (avec réserve de 10 litres).
(**) Avec Webasto : + 1/4 litre - Chauffage sous le siège 600 cm³:+1litre - Chauffage arrière 900 cm³ : + 1,5 litre
(***) Dans des conditions climatiques extrêmes, le mélange préconisé est 60 % de PARAFLU
UPet 40 % d'eau déminéralisée.
337

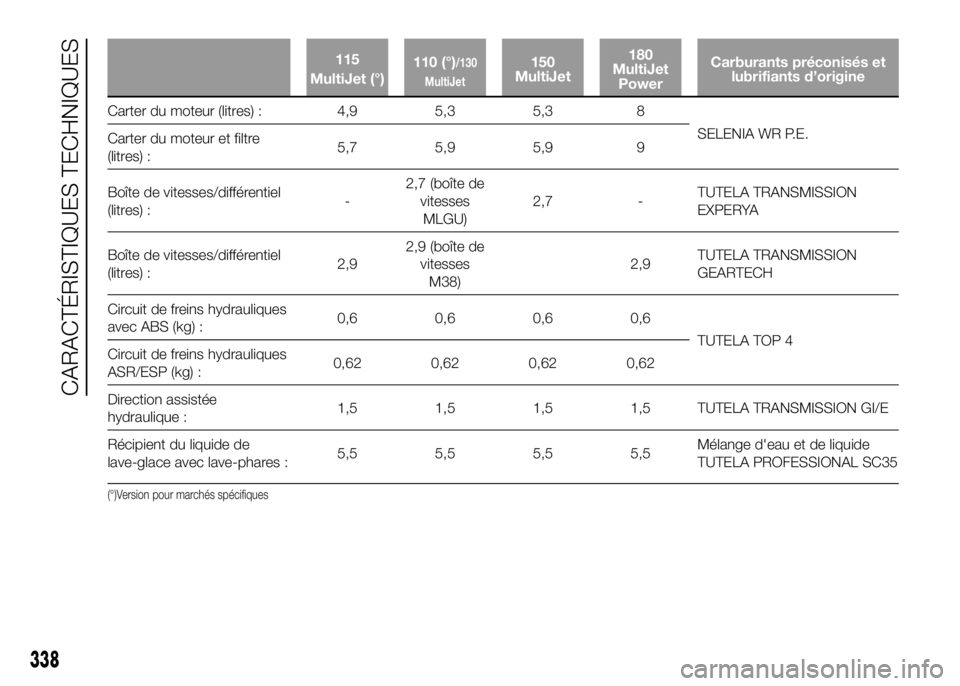

115
MultiJet (°)110 (°)/130
MultiJet150
MultiJet180
MultiJet
PowerCarburants préconisés et
lubrifiants d’origine
Carter du moteur (litres) : 4,9 5,3 5,3 8
SELENIA WR P.E.
Carter du moteur et filtre
(litres) :5,7 5,9 5,9 9
Boîte de vitesses/différentiel
(litres) :-2,7 (boîte de
vitesses
MLGU)2,7 -TUTELA TRANSMISSION
EXPERYA
Boîte de vitesses/différentiel
(litres) :2,92,9 (boîte de
vitesses
M38)2,9TUTELA TRANSMISSION
GEARTECH
Circuit de freins hydrauliques
avec ABS (kg) :0,6 0,6 0,6 0,6
TUTELA TOP 4
Circuit de freins hydrauliques
ASR/ESP (kg) :0,62 0,62 0,62 0,62
Direction assistée
hydraulique :1,5 1,5 1,5 1,5 TUTELA TRANSMISSION GI/E
Récipient du liquide de
lave-glace avec lave-phares :5,5 5,5 5,5 5,5Mélange d'eau et de liquide
TUTELA PROFESSIONAL SC35
(°)Version pour marchés spécifiques
338
CARACTÉRISTIQUES TECHNIQUES

ATTENTION
207) Utiliser seulement AdBlue s'il est conforme à la norme DIN 70 070 et ISO 22241-1. D'autres fluides peuvent créer
des dommages au système : en outre les émissions au niveau du pot d'échappement ne seraient plus conformes
aux normes en vigueur.
208) Le société distributrice sont responsables de la conformité de leur produit. Respecter les précautions de stockage
et de maintenance, afin de conserver les qualités initiales. Le fabricant du véhicule ne reconnaît aucune garantie en
cas de défauts de fonctionnement et de dommages causés au véhicule suite à l'utilisation d'urée (AdBlue) non
conforme aux réglementations.
339

FLUIDES ET LUBRIFIANTS
L'huile moteur dont votre véhicule est équipé a été soigneusement conçue et testée afin de satisfaire les critères prévus par le
Plan d'Entretien Programmé. L'utilisation constante des lubrifiants indiqués garantit les caractéristiques de consommation
de carburant et des émissions. La qualité du lubrifiant est déterminante pour garantir le fonctionnement et la durée du moteur.
57)
PRODUITS CONSEILLÉS ET LEURS CARACTÉRISTIQUES
Utilisation Caractéristiques SpécificationFluides et lubrifiants
d'origineIntervalle de vidange
Lubrifiants pour les
moteurs à gazoleSAE 0W-30ACEA C29.55535-S1SELENIA WR
FORWARD
Référence Technique
Contractuelle N°
F842.F13Selon le plan
d'entretien programmé
En cas d'urgence et d'indisponibilité de lubrifiants spécifiés ci-dessus, il est possible d'utiliser, pour effectuer des appoints, des
produits ayant une performance minimum ACEA indiquée ; dans ce cas, les performances optimales du moteur ne seront
pas garanties.
ATTENTION
57) L’utilisation de produits ayant des caractéristiques différentes de celles mentionnées ci-dessus pourrait causer des
dommages au moteur, non couverts par la garantie.
340
