2016 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

❒dévisser les vis C au moyen du
tournevis fourni et extraire la douille ;
❒extraire l'ampoule à remplacer D, E, F
en la poussant légèrement et en la
tournant dans le sens contraire
des aiguilles d'une montre (blocage à
« baïonnette ») puis la remplacer ;
extraire l'ampoule G, H en tirant vers
l'extérieur ;
❒remonter la douille et visser les vis C ;❒rebrancher le connecteur électrique,
replacer correctement le groupe à la
carrosserie du véhicule et visser
les vis de fixation B ;
❒remonter la protection en plastique
en la fixant à l'aide des 7 vis de
fixation A.Pour les versions
camion et châssis-
cabine :
Dévisser les quatre vis H fig. 215 et
remplacer les ampoules :
I ampoule pour feu antibrouillard arrière
L ampoule pour feu de recul
M ampoule pour feu de position
N ampoule pour feu de stop
O ampoule pour feu de direction.
214F1A0320
215F1A0200
229

3ème FEU DE STOP
Pour remplacer une ampoule, procéder
comme suit :
❒dévisser les deux vis de fixation A fig.
216 ;
❒extraire le groupe transparent ;
❒en exerçant une pression sur les
ailettes B fig. 217 extraire la douille ;❒extraire l'ampoule montée par
pression et la remplacer.
FEUX DE PLAQUE
Pour remplacer une ampoule, procéder
comme suit :
❒intervenir sur le point indiqué par la
flèche et enlever le groupe
transparent A fig. 218 ;
❒remplacer l'ampoule en la dégageant
des contacts latéraux, en s'assurant
que la nouvelle ampoule soit
correctement bloquée entre ces
contacts ;
❒remonter le groupe transparent
monté par pression.FEUX DE POSITION
LATÉRAUX
(pour les versions/marchés qui le
prévoient)
Pour remplacer une ampoule, procéder
comme suit :
❒pour le fourgon extra-long :
– dévisser les deux vis de fixation C fig.
219 et déposer le feu ;
– déposer la douille D positionnée sur la
face arrière du feu en la tournant d'un
quart de tour ;
– extraire l'ampoule montée par
pression et la remplacer.
❒pour les cabines avec caisson :
– déposer la douille positionnée sur
la face arrière du feu en la tournant d'un
quart de tour ;
– extraire l'ampoule montée par
pression et la remplacer.
216F1A0204
217F1A0205
218F1A0206219F1A0207
230
SITUATIONS D’URGENCE

REMPLACEMENT
D'UNE AMPOULE
INTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
PLAFONNIER AVANT
Pour remplacer les ampoules, procéder
comme suit :
❒intervenir sur le point indiqué par la
flèche et enlever le plafonnier A fig.
220 ;
❒ouvrir le couvercle de protection B
fig. 221 ;
❒remplacer les ampoules C fig. 221
après les avoir extraites de leurs
contacts latéraux et vérifier que les
nouvelles ampoules soient
correctement bloquées au niveau de
ces mêmes contacts ;
❒refermer le couvercle B fig. 221 et
fixer le plafonnier A fig. 220 dans
son logement en s'assurant de son
blocage.PLAFONNIER ARRIÈRE
Pour remplacer les ampoules, procéder
comme suit :
❒agir sur les points indiqués par les
flèches et enlever le plafonnier D
fig. 222 ;
❒ouvrir le couvercle de protection E fig.
223 ;❒remplacer l'ampoule F fig. 223 en la
dégageant des contacts latéraux et
en s'assurant que la nouvelle
ampoule soit correctement bloquée
entre ces contacts ;
❒refermer le couvercle de protection E
fig. 223 et remonter le plafonnier D
fig. 222 dans son logement en
s'assurant de son blocage.
220F1A0208
221F1A0209222F1A0210
223F1A0211
231

REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
46)
170) 171) 172) 173)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit. Quand un dispositif ne
fonctionne pas, il faut vérifier le bon
fonctionnement du fusible de protection
correspondant : l'élément conducteur
A fig. 224 ne doit pas être interrompu.
Dans le cas contraire, il faut remplacer
le fusible grillé par un autre du même
ampérage (même couleur).
B fusible intact.
C fusible avec élément conducteur
interrompu.ACCÈS AUX FUSIBLES
Les fusibles du véhicule sont regroupés
dans trois centrales, situées sur la
planche de bord, sur le montant droit
de l'habitacle et dans le compartiment
moteur.
Centrale sur la planche
de bord
Pour accéder à la centrale porte-
fusibles fig. 226 sur la planche de bord,
dévisser les vis A fig. 225 et enlever le
couvercle.
224F1A0212
225F1A0213
226F1A0214
232
SITUATIONS D’URGENCE

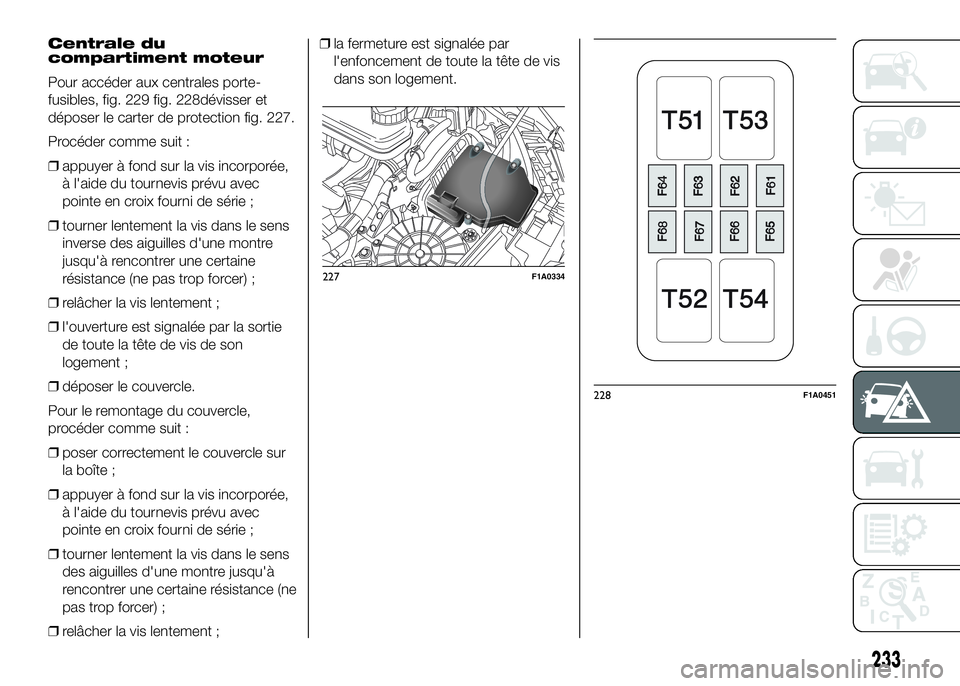

Centrale du
compartiment moteur
Pour accéder aux centrales porte-
fusibles, fig. 229 fig. 228dévisser et
déposer le carter de protection fig. 227.
Procéder comme suit :
❒appuyer à fond sur la vis incorporée,
à l'aide du tournevis prévu avec
pointe en croix fourni de série ;
❒tourner lentement la vis dans le sens
inverse des aiguilles d'une montre
jusqu'à rencontrer une certaine
résistance (ne pas trop forcer) ;
❒relâcher la vis lentement ;
❒l'ouverture est signalée par la sortie
de toute la tête de vis de son
logement ;
❒déposer le couvercle.
Pour le remontage du couvercle,
procéder comme suit :
❒poser correctement le couvercle sur
la boîte ;
❒appuyer à fond sur la vis incorporée,
à l'aide du tournevis prévu avec
pointe en croix fourni de série ;
❒tourner lentement la vis dans le sens
des aiguilles d'une montre jusqu'à
rencontrer une certaine résistance (ne
pas trop forcer) ;
❒relâcher la vis lentement ;❒la fermeture est signalée par
l'enfoncement de toute la tête de vis
dans son logement.
227F1A0334
228F1A0451
233

Centrale optionnelle montant
central droit
(pour les versions/marchés qui le
prévoient)
Pour accéder à la centrale porte-
fusibles fig. 231, enlever le couvercle de
protection correspondant fig. 230.
ATTENTION
46) Ne jamais remplacer un fusible
grillé par des fils métalliques ou
tout autre matériel de
récupération.
ATTENTION
170) Ne jamais remplacer un fusible
par un autre ayant un ampérage
supérieur ; RISQUE D'INCENDIE.
Si un fusible général de protection
se déclenche (MEGA-FUSE,
MIDI-FUSE) s'adresser au Réseau
Après-vente Fiat.
171) Avant de remplacer un fusible,
s'assurer d'avoir extrait la clé du
contact et d'avoir coupé/
débranché tous les
consommateurs.
172) Si le fusible grille à nouveau,
s'adresser au Réseau Après-vente
Fiat.
229F1A0216
230F1A0217
231F1A0218
234
SITUATIONS D’URGENCE

173) Si un fusible général de
protection des systèmes de
sécurité (système airbag, système
de freinage), des systèmes
motopropulseur (système moteur,
système boîte de vitesses) ou du
système conduite se déclenche,
s'adresser au Réseau Après-vente
Fiat.
235

Centrale de la planche de bord
fig. 225 - fig. 226
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Feu de croisement droit F12 7,5
Feu de croisement gauche F13 7,5
Relais de la centrale du compartiment moteur, relais de la centrale de la planche
de bord (+ clé)F31 5
Éclairage des plafonniers d'habitacle (+ batterie) F32 7,5
Capteur de contrôle de la batterie versions Start&Stop (+ batterie) F33 7,5
Éclairage d'habitacle Minibus (détresse) F34 7,5
Autoradio, commande climatiseur, alarme, chronotachygraphe, centrale coupe-
batterie, timer webasto (+batterie), TPMS, stabilisateur de courant pour radio
(S&S)F36 10
Commande feux de stop (principale), tableau de bord (+clé), Gateway (pour
transformateurs)F37 7,5
Verrouillage des portes (+ batterie) F38 20
Essuie-glace (+ clé) F43 20
Lève-vitre côté conducteur F47 20
Lève-vitre côté passager F48 20
Centrale des capteurs de stationnement, autoradio, commandes au volant,
platine centrale de commandes, platine gauche de commandes, platine
auxiliaire, centrale coupe-batterie (+ clé), crochet d'attelage, capteur de pluie,
stabilisateur de courant (S&S)F49 5
236
