2016 FIAT DUCATO BASE CAMPER ECO mode

Les données de cette brochure sont fournies à titre indicatif.
Fiat Chrysler Automobiles pourra, à n’importe quel moment, appliqu\
er aux modèles décrits dans la présente notice toute modification estimée nécessaire pour des raisons techniques ou commerciales.
Pour toute information, nous prions le Client de bien vouloir s’adres\
ser au Concessionnaire ou Siège Fiat le plus proche. Impression sur papier écologique sans chlore.
NOTICE D’ENTRETIEN
FIATDUCATO
FRANÇAIS
COP DUCATO LUM FR 10/06/15 09:28 Pagina 1

❒tourner la vis C surà l'aide d'un
tournevis à pointe fine ;
❒extraire le boîtier porte-batterie D et
remplacer la pile E en respectant les
polarités ;
❒réintroduire le boîtier porte-batterie D
à l'intérieur de la clé et le bloquer en
tournant la vis C sur
.
1)
ATTENTION
1) Appuyer sur le bouton B
uniquement en tenant la clé
éloignée du corps et des yeux ou
de tout objet qui pourrait être
abîmé (vêtements, par exemple).
Ne pas laisser la clé sans
surveillance pour éviter toute
manipulation intempestive,
spécialement par des enfants qui
en la manipulant pourraient
appuyer sur le bouton.
ATTENTION
1) Les piles usées sont nocives pour
l'environnement. Elles doivent
être jetées dans des conteneurs
conçus spécialement à cet effet,
conformément à la législation
en vigueur ou bien elles peuvent
être remises au Réseau Après-
vente Fiat, qui se chargera de leur
recyclage.
ALARME
ÉLECTRONIQUE
(pour les versions/marchés qui le
prévoient)
L'alarme, prévue en plus de toutes les
fonctions de la télécommande déjà
décrites précédemment, est
commandée par le récepteur situé sous
la planche de bord à proximité de la
centrale des fusibles.
Fonctionnement
L'alarme se déclenche dans les cas
suivants :
❒ouverture non autorisée d'une porte
ou du capot moteur (protection
périmétrique) ;
❒actionnement du dispositif de
démarrage (rotation de la clé sur
MAR) ;
❒sectionnement des câbles de la
batterie.
Selon les marchés, le déclenchement
de l’alarme provoque l'actionnement de
la sirène et des clignotants (pendant
environ 26 secondes). Les modes
de déclenchement et le nombre de
cycles peuvent varier en fonction des
marchés.
13

ACTIVATION RECYCLAGE
DE L'AIR D'HABITACLE
Tourner la manette D fig. 46 sur
.
Il est préférable d'enclencher le
recyclage d'air pendant les arrêts en
pleine circulation ou dans des tunnels,
afin d'éviter que de l'air pollué ne
pénètre dans l'habitacle. Éviter d'utiliser
cette fonction de manière prolongée,
notamment si plusieurs personnes sont
à bord, afin d'éviter la formation de
buée sur les vitres.
ATTENTION Le recyclage d'air
d'habitacle permet, selon le mode de
fonctionnement sélectionné («
chauffage » ou « refroidissement »),
d'arriver plus rapidement aux
conditions désirées.
Il est déconseillé d'activer le recyclage
de l'air d'habitacle pendant les journées
pluvieuses ou froides afin d'éviter la
formation de buée sur les vitres.
CLIMATISEUR
MANUEL
(pour les versions/marchés qui le
prévoient)
COMMANDES
Sélecteur A pour régler
la température de l'air
(mélange air chaud/
froid)
Secteur rouge = air chaud
Secteur bleu = air froid
Manette B pour
l'activation/le réglage
du ventilateur
0 = ventilateur éteint
1-2-3 = vitesse de ventilation
4
= ventilation à la vitesse
maximumSélecteur C pour la
distribution de l’air
pour envoyer l'air aux aérateurs
centraux et latéraux ;
pour envoyer l'air aux pieds et
avoir une température légèrement
plus basse aux aérateurs de la
planche de bord, dans des
conditions de température
moyenne ;
pour le chauffage avec une
température extérieure froide
extrême : pour avoir un débit
maximum d'air sur les pieds ;
pour chauffer les pieds et
simultanément désembuer le
pare-brise ;
pour désembuer de façon rapide
le pare-brise.
Manette D pour
l'activation/
désactivation du
recyclage d'air
En appuyant sur le bouton (LED sur le
bouton allumé), le recyclage de l'air
intérieur s'active.
En appuyant de nouveau sur le bouton
(LED sur le bouton éteinte) le recyclage
d'air intérieur est désactivé.
49F1A0051
32
CONNAISSANCE DU VÉHICULE

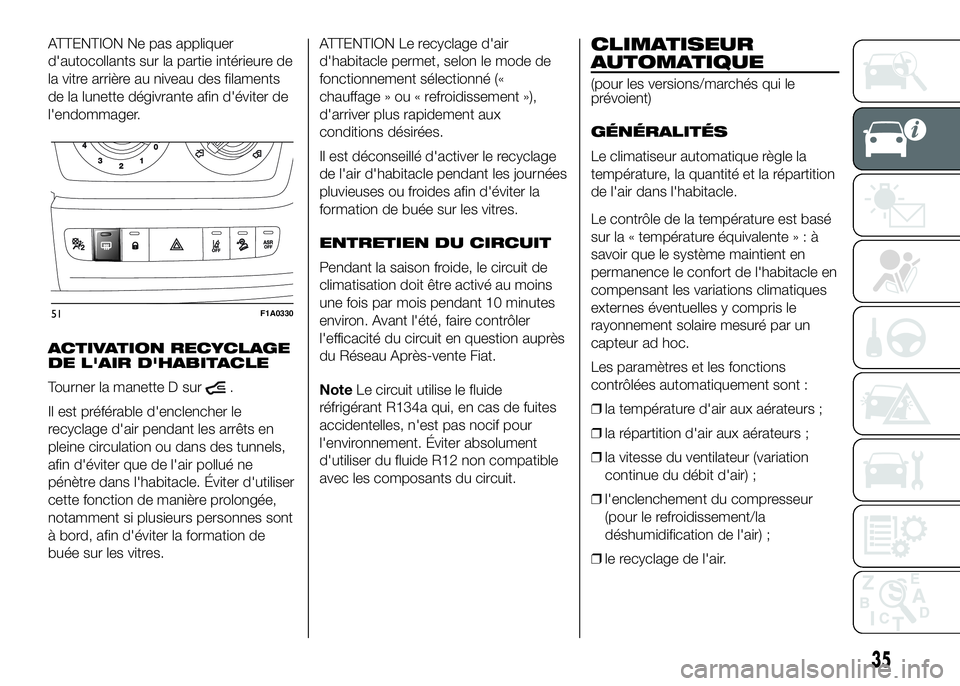

ATTENTION Ne pas appliquer
d'autocollants sur la partie intérieure de
la vitre arrière au niveau des filaments
de la lunette dégivrante afin d'éviter de
l'endommager.
ACTIVATION RECYCLAGE
DE L'AIR D'HABITACLE
Tourner la manette D sur
.
Il est préférable d'enclencher le
recyclage d'air pendant les arrêts en
pleine circulation ou dans des tunnels,
afin d'éviter que de l'air pollué ne
pénètre dans l'habitacle. Éviter d'utiliser
cette fonction de manière prolongée,
notamment si plusieurs personnes sont
à bord, afin d'éviter la formation de
buée sur les vitres.ATTENTION Le recyclage d'air
d'habitacle permet, selon le mode de
fonctionnement sélectionné («
chauffage » ou « refroidissement »),
d'arriver plus rapidement aux
conditions désirées.
Il est déconseillé d'activer le recyclage
de l'air d'habitacle pendant les journées
pluvieuses ou froides afin d'éviter la
formation de buée sur les vitres.
ENTRETIEN DU CIRCUIT
Pendant la saison froide, le circuit de
climatisation doit être activé au moins
une fois par mois pendant 10 minutes
environ. Avant l'été, faire contrôler
l'efficacité du circuit en question auprès
du Réseau Après-vente Fiat.
NoteLe circuit utilise le fluide
réfrigérant R134a qui, en cas de fuites
accidentelles, n'est pas nocif pour
l'environnement. Éviter absolument
d'utiliser du fluide R12 non compatible
avec les composants du circuit.
CLIMATISEUR
AUTOMATIQUE
(pour les versions/marchés qui le
prévoient)
GÉNÉRALITÉS
Le climatiseur automatique règle la
température, la quantité et la répartition
de l'air dans l'habitacle.
Le contrôle de la température est basé
sur la « température équivalente»:à
savoir que le système maintient en
permanence le confort de l'habitacle en
compensant les variations climatiques
externes éventuelles y compris le
rayonnement solaire mesuré par un
capteur ad hoc.
Les paramètres et les fonctions
contrôlées automatiquement sont :
❒la température d'air aux aérateurs ;
❒la répartition d'air aux aérateurs ;
❒la vitesse du ventilateur (variation
continue du débit d'air) ;
❒l'enclenchement du compresseur
(pour le refroidissement/la
déshumidification de l'air) ;
❒le recyclage de l'air.
51F1A0330
35

La pression continue des boutons 3 ou
8 fait avancer ou reculer plus
rapidement les chiffres du cadran de
l'horloge.
Le réglage de l'heure n'est pas possible
lorsque le mode de chauffage ou de
ventilation est activé.
AVERTISSEMENT Faites attention au
réglage de l'heure légale/solaire.
Lecture de l'heure
actuelle
Pour lire l'heure actuelle, appuyer sur le
bouton 3 ou 8 : l'heure s'affichera à
l'écran pendant environ 10 secondes et
en même temps le témoin 9 s'allumera.
Programmation de
l'heure de mise en
service
L'allumage peut être programmé d'1
minute à 24 heures à l'avance. Il est
possible de sélectionner 3 heures
de mise en service différentes, mais une
seule peut être activable pour chaque
cycle de préchauffage.
La durée de mise en service peut être
sélectionnée au choix entre 10 et 60
minutes.Pour programmer l'heure de mise en
service :
❒appuyer sur le bouton4:lesymbole
10 s'allume pendant 10 secondes à
l'écran, ou bien l'heure
précédemment programmée avec le
numéro 5 correspondant à la
présélection rappelée s'allume.
ATTENTION Si l'on désire rappeler les
autres heures présélectionnées,
appuyer plusieurs fois de suite sur le
bouton 4 dans les 10 secondes qui
suivent.
– appuyer, dans les 10 secondes, sur
les boutons 3 ou 8 jusqu'à obtenir
l'heure désirée.
ATTENTION La confirmation de la
mémorisation de l'heure est fournie par
:
❒la disparition de l'heure de mise en
service ;
❒la présence du numéro de
présélection 5 ;
❒l'éclairage de l'écran.
ATTENTION À l'allumage de la
chaudière :
❒le témoin petite flamme 9 s'allume à
l'écran ;
❒le numéro de présélection 5 s'éteint.Réglages standards :
Heure présélectionnée1:6h
Heure présélectionnée2:16h
Heure présélectionnée3:22h
AVERTISSEMENT Les réglages d'usine
sont annulés avec une nouvelle
mission. Les heures présélectionnées
restent mémorisées jusqu'à la
modification suivante. Si l'horloge est
débranché du réseau de bord (par
ex. en cas de débranchement de
la batterie), les réglages d'usine seront
rétablis.
Désactivation de l'heure
de mise en service
programmée
Pour annuler l'heure de mise en service
programmée, appuyer brièvement sur
le bouton 4 : l'écran s'éteint et le
nombre 5, correspondant à l'heure
présélectionnée, disparaît.
Rappel de l'une des
heures de mise en
service
présélectionnées
Actionner le bouton 4 dans les 10
secondes jusqu'à l'affichage du numéro
de programme avec l'heure
présélectionnée souhaitée.
45

❒La température à proximité du
chauffage ne doit pas dépasser 120
°C (par ex. lors des opérations de
peinture au four de la carrosserie).
Des températures supérieures
risqueraient d'endommager les
composants de la centrale
électronique.
❒Durant le fonctionnement moteur
coupé, le chauffage consomme
de l'énergie électrique de la batterie.
Un fonctionnement approprié,
moteur en marche, est donc
nécessaire au rétablissement du
niveau correct de charge de la
batterie.
❒Pour contrôler le niveau de liquide de
refroidissement, respecter les
consignes du chapitre « Entretien du
véhicule » au paragraphe « Liquide
du circuit de refroidissement du
moteur ». L'eau à l'intérieur du circuit
du chauffage doit contenir au minium
10 % de produit antigel.
❒Pour l'entretien et les réparations,
s'adresser exclusivement au Réseau
Après-vente Fiat et utiliser
exclusivement des pièces de
rechange d'origine.ENTRETIEN
Faire contrôler régulièrement (au moins
au début de chaque saison hivernale)
le chauffage supplémentaire auprès du
Réseau Après-vente Fiat. Cela assurera
un fonctionnement sûr et économique
du chauffage et garantira sa longévité.
CHAUFFAGE
SUPPLÉMENTAIRE
ARRIÈRE (Panorama et
Combi)
(pour les versions/marchés qui le
prévoient)
Les versions Panorama et Combi sont
pourvues d'un système de chauffage
principal plus un système
supplémentaire (sur demande) avec
commande sur le revêtement du
pavillon au-dessus de la deuxième
rangée de sièges fig. 55.
L'autorisation obtenue par le bouton
situé sur la platine de commandes F fig.
56 est nécessaire à l'actionnement.
En tournant le sélecteur D en position
froid maximum (bague sur secteur
bleu), l'air sortira à la température
ambiante au niveau des pieds arrière
(sous les sièges de la 2ème-3ème
rangée pour les versions Panorama et
par la grille côté passage de roue
gauche sur les versions Combi).En tournant le sélecteur D en position
chaleur maximum (bague sur secteur
rouge), l'air chaud sortira (avec le
moteur à régime) au niveau des pieds
arrière (sous les sièges de la 2ème-
3ème rangée pour les versions
Panorama et par la grille côté passage
de roue gauche sur les versions
Combi).
55F1A0062
MODEF
56F1A0305
47

SYSTÈME
START&STOP
EN BREF
Le dispositif Start&Stop coupe
automatiquement le moteur lorsque
le véhicule est à l'arrêt et le
redémarre quand le conducteur
décide de se remettre en route. Ceci
augmente l'efficacité du véhicule
en réduisant la consommation, les
émissions de gaz dangereux et
la pollution sonore.
MODE DE
FONCTIONNEMENT
Mode d'arrêt du moteur
AVEC BOÎTE DE VITESSES
MANUELLE
Véhicule à l'arrêt, le moteur s'arrête
avec la boîte de vitesses au point mort
et la pédale d'embrayage relâchée.
NoteL'arrêt automatique du moteur
est possible uniquement quand on
a dépassé une vitesse d'environ 10
km/h, pour éviter des arrêts répétés du
moteur lorsque l'on roule au pas.
L’arrêt du moteur est signalé par l'icône
sur l'écran.Modalité de
redémarrage du moteur
AVEC BOÎTE DE VITESSES
MANUELLE
Pour permettre le ré-allumage du
moteur, appuyer sur la pédale
d'embrayage.
ACTIVATION ET
DÉSACTIVATION
MANUELLE DU SYSTÈME
Pour activer/désactiver manuellement le
système, appuyer sur le bouton
fig.
133 situé sur la platine des commandes
de la planche de bord.
Activation système
Start&Stop
L'activation du système Start&Stop est
signalée par l'affichage d'un message
à l'écran. Dans cette condition, la
LED située sur le bouton
est éteinte.
Désactivation système
Start&Stop
La désactivation du système
Start&Stop est signalée par l'affichage
d'un message sur l'écran.
Lorsque le système est désactivé, la
LED située sur le bouton
est alluméeCONDITIONS DANS
LESQUELLES LE MOTEUR
NE S'ARRÊTE PAS
18)
Avec le dispositif actif, pour des raisons
de confort, de réduction des émissions
polluantes et de sécurité, le
motopropulseur ne s'arrête pas dans
certaines conditions, parmi lesquelles :
❒moteur encore froid ;
❒température extérieure très basse, si
l'indication correspondante est
prévue ;
❒batterie insuffisamment chargée ;
❒régénération du filtre à particules en
cours (uniquement pour les moteurs
Diesel) ;
❒porte côté conducteur ouverte ;
❒ceinture de sécurité conducteur non
bouclée ;
MODEMODE
133F1A0332
105

L'environnement menu de configuration
est temporisé : si l'on sort du menu à
cause de cette temporisation, seules
les modifications déjà mémorisées par
l'utilisateur (confirmées par une brève
pression du bouton MODE) seront
sauvegardées.
À partir de la page-écran standard,
pour accéder à la navigation, appuyer
brièvement sur le bouton MODE.
Pour naviguer dans le menu, appuyer
sur les boutons
ou.
NoteLorsque le véhicule roule, pour
des raisons de sécurité, on ne peut
accéder qu'au menu réduit
(programmation « Bip Vitesse »). On
pourra accéder au menu complet
en mettant le véhicule à l'arrêt.Éclairage
(Réglage de l'éclairage intérieur du
véhicule)
(uniquement si les feux de position
sont allumés)
Cette fonction permet de régler (sur 8
niveaux), avec feux de position allumés,
l’intensité lumineuse du combiné de
bord, des commandes du système
uconnect™(pour les versions/
marchés qui le prévoient) et des
commandes du climatiseur
automatique (pour les versions/
marchés qui le prévoient).
Pour régler l’intensité lumineuse,
procéder comme suit :
❒appuyer sur le bouton MODE par une
brève pression. L'écran affiche en
mode clignotant le niveau
précédemment réglé ;
❒appuyer sur le bouton
ou
pour régler le niveau d'intensité
lumineuse ;
❒appuyer sur le bouton MODE par une
brève pression pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une pression
prolongée pour revenir à la
page-écran standard sans
mémoriser.NoteSur les versions équipées d'un
écran multifonction reconfigurable,
le réglage peut être effectué avec les
feux éteints (valeur de luminosité pour
mode « jour ») ou allumés (valeur de
luminosité pour mode « nuit »).
Assiette des phares
(Réglage de la position
du correcteur de
l'assiette des phares)
(pour les versions/marchés qui le
prévoient)
Cette fonction permet le réglage (sur 4
niveaux) de la position du système
de correction de l'assiette des phares.
Pour effectuer le réglage, procéder
comme suit :
❒appuyer sur le bouton MODE par une
brève pression. L'écran affiche en
mode clignotant le niveau
précédemment réglé ;
❒appuyer sur le boutonou sur
pour régler la position ;
❒appuyer sur le bouton MODE par une
brève pression pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une pression
prolongée pour revenir à la
page-écran standard sans
mémoriser.
128
CONNAISSANCE DU COMBINÉ DE BORD
