2016 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

Témoins du
combiné de bordSignification Que faire
bleuFEUX DE ROUTE AUTOMATIQUES
Le témoin s'allume quand on allume les feux de
route automatiques.
bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de
route.
157

Témoins du
combiné de bordSignification Que faire
vertFONCTION "UP"
(uniquement avec boîte de vitesses COMFORT-
MATIC, pour les versions / marchés qui le
prévoient)
La fonction UP ne peut être activée qu’avec
logique automatique activée sur la boîte de
vitesses COMFORT-MATIC.
L'activation de la fonction se fait en appuyant sur
le bouton UP, situé parmi les commandes sur la
planche de bord.
Après avoir activé cette fonction, le
voyant
s'allume sur le tableau de bord,
accompagné d'un message de confirmation sur
l'écran multifonctions reconfigurable.
Se référer au supplément COMFORT-MATIC pour
plus d'informations sur le fonctionnement du
système.
158
CONNAISSANCE DU COMBINÉ DE BORD

Messages à l'écran
Signification Que faire
ANOMALIE DES FEUX EXTÉRIEURS
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume lorsqu'une anomalie est
détectée sur l'un des feux suivants :
❒feux clignotants
❒feux antibrouillard arrière
❒feux de stop
❒feux de position
❒feux de jour
❒feux de plaque
❒feux de recul
❒automatisme des feux de route
❒feux de position remorque
❒clignotants remorque.L’anomalie qui se réfère à ces ampoules peut être
: la brûlure d’une ou de plusieurs ampoules, la
brûlure d’un fusible de protection ou bien
l’interruption du branchement électrique.
ANOMALIE DES FEUX DE STOP
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume lorsqu'une anomalie des
feux de stop est détectée.L’anomalie peut être dueà:labrûlure d’une ou
de plusieurs ampoules, la brûlure d’un fusible de
protection ou bien l’interruption du branchement
électrique.
ANOMALIE DE L'AUTOMATISME DES FEUX
DE ROUTE
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume lorsqu'une anomalie du
système d'allumage automatique des feux de
route est détectée.
159

Signification Que faire
PRÉSENCE POSSIBLE DE VERGLAS SUR LA
ROUTE
Quand la température extérieure atteint ou est
inférieure à 3 °C, l’indication de la température
extérieure clignote pour signaler la présence
possible de verglas sur la route.
L'écran affiche un message dédié (uniquement
pour les versions avec écran multifonction).
LIMITE DE VITESSE DÉPASSÉE
Le symbole s'allume accompagné d'un message
dédié quand le véhicule dépasse la valeur de
limite de vitesse définie (voir « Écran multifonction
» au chapitre « Connaissance du véhicule »).
ENTRETIEN PROGRAMMÉ
(pour les versions/marchés qui le prévoient)
Le symbole s'allume accompagné d'un message
dédié au moment des avis d'entretien programmé
et ce message reste affiché jusqu'à ce que le
seuil fixé pour l'échéance soit atteint. Il s'éteint
une fois que l'entretien a été effectué auprès du
Réseau Après-vente Fiat ou après avoir parcouru
1 000 km après l'échéance d'entretien.
160
CONNAISSANCE DU COMBINÉ DE BORD

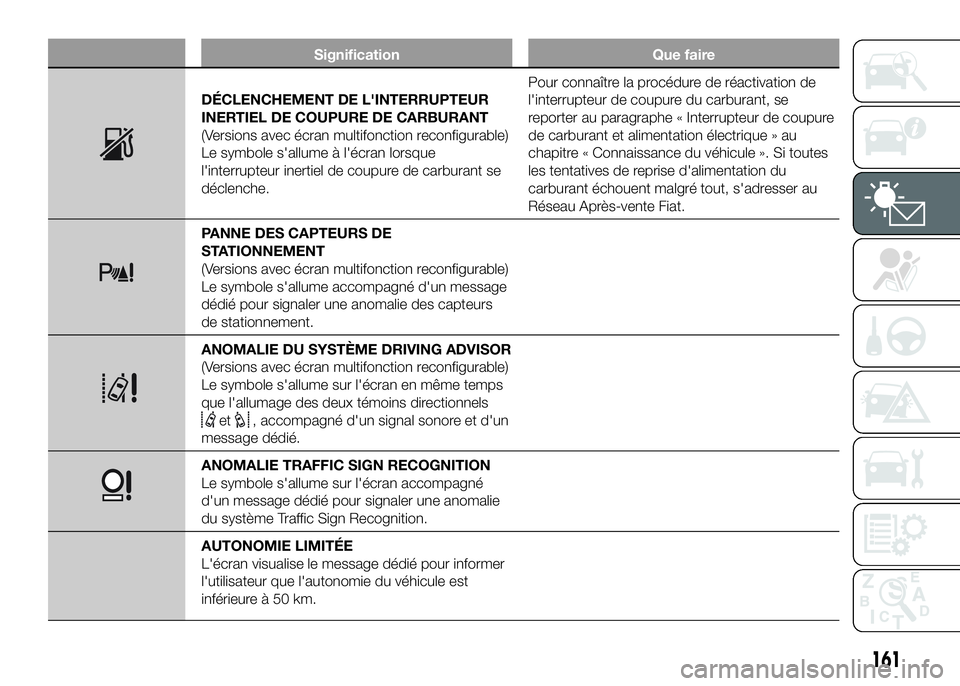

Signification Que faire
DÉCLENCHEMENT DE L'INTERRUPTEUR
INERTIEL DE COUPURE DE CARBURANT
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume à l'écran lorsque
l'interrupteur inertiel de coupure de carburant se
déclenche.Pour connaître la procédure de réactivation de
l'interrupteur de coupure du carburant, se
reporter au paragraphe « Interrupteur de coupure
de carburant et alimentation électrique » au
chapitre « Connaissance du véhicule ». Si toutes
les tentatives de reprise d'alimentation du
carburant échouent malgré tout, s'adresser au
Réseau Après-vente Fiat.
PANNE DES CAPTEURS DE
STATIONNEMENT
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume accompagné d'un message
dédié pour signaler une anomalie des capteurs
de stationnement.
ANOMALIE DU SYSTÈME DRIVING ADVISOR
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume sur l'écran en même temps
que l'allumage des deux témoins directionnels
et, accompagné d'un signal sonore et d'un
message dédié.
ANOMALIE TRAFFIC SIGN RECOGNITION
Le symbole s'allume sur l'écran accompagné
d'un message dédié pour signaler une anomalie
du système Traffic Sign Recognition.
AUTONOMIE LIMITÉE
L'écran visualise le message dédié pour informer
l'utilisateur que l'autonomie du véhicule est
inférieure à 50 km.
161

Signification Que faire
ACTIVATION/DÉSACTIVATION SYSTÈME
START&STOP
(pour les versions/marchés qui le prévoient)
Activation système Start&Stop
L'activation du système Start&Stop est signalée
par l'affichage d'un message à l'écran. Dans ce
cas, la LED située sur le bouton
est éteinte
(voir le paragraphe « Système Start&Stop » au
chapitre « Connaissance du véhicule »).
Désactivation système Start&Stop
La désactivation du système Start&Stop est
signalée par l'affichage d'un message dédié sur
l'écran.
Lorsque le système est désactivé, la LED située
sur le bouton
est allumée.
ANOMALIE DU START&STOP
En cas d'anomalie du système Start&Stop, le
symbole
s'allume sur l'écran accompagné
d'un message dédié.
162
CONNAISSANCE DU COMBINÉ DE BORD

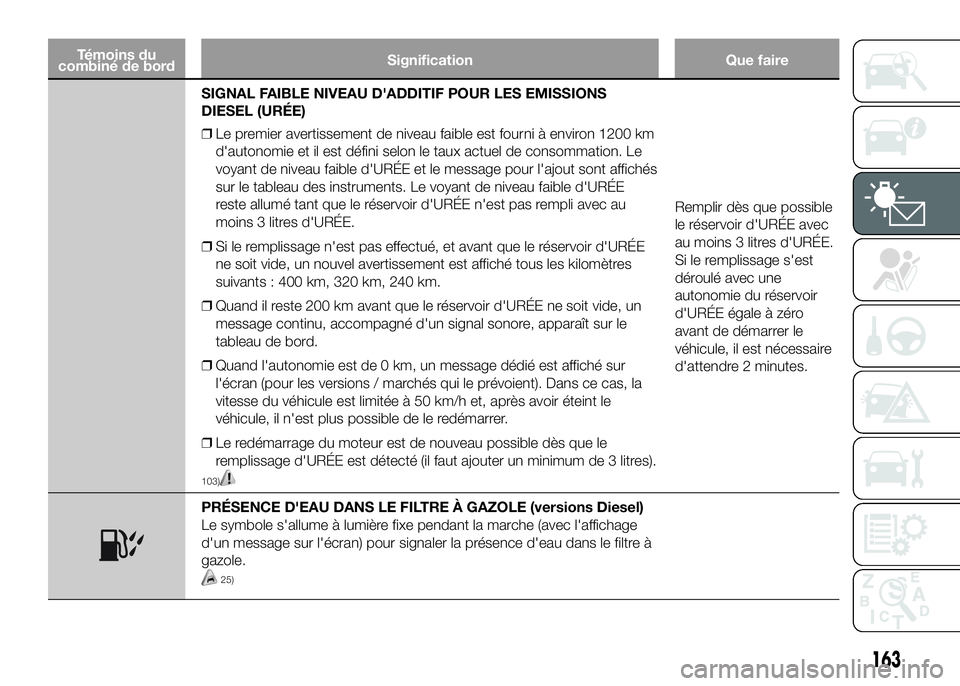

Témoins du
combiné de bordSignification Que faire
SIGNAL FAIBLE NIVEAU D'ADDITIF POUR LES EMISSIONS
DIESEL (URÉE)
❒Le premier avertissement de niveau faible est fourni à environ 1200 km
d'autonomie et il est défini selon le taux actuel de consommation. Le
voyant de niveau faible d'URÉE et le message pour l'ajout sont affichés
sur le tableau des instruments. Le voyant de niveau faible d'URÉE
reste allumé tant que le réservoir d'URÉE n'est pas rempli avec au
moins 3 litres d'URÉE.
❒Si le remplissage n'est pas effectué, et avant que le réservoir d'URÉE
ne soit vide, un nouvel avertissement est affiché tous les kilomètres
suivants : 400 km, 320 km, 240 km.
❒Quand il reste 200 km avant que le réservoir d'URÉE ne soit vide, un
message continu, accompagné d'un signal sonore, apparaît sur le
tableau de bord.
❒Quand l'autonomie est de 0 km, un message dédié est affiché sur
l'écran (pour les versions / marchés qui le prévoient). Dans ce cas, la
vitesse du véhicule est limitée à 50 km/h et, après avoir éteint le
véhicule, il n'est plus possible de le redémarrer.
❒Le redémarrage du moteur est de nouveau possible dès que le
remplissage d'URÉE est détecté (il faut ajouter un minimum de 3 litres).
103)
Remplir dès que possible
le réservoir d'URÉE avec
au moins 3 litres d'URÉE.
Si le remplissage s'est
déroulé avec une
autonomie du réservoir
d'URÉE égale à zéro
avant de démarrer le
véhicule, il est nécessaire
d'attendre 2 minutes.
PRÉSENCE D'EAU DANS LE FILTRE À GAZOLE (versions Diesel)
Le symbole s'allume à lumière fixe pendant la marche (avec l'affichage
d'un message sur l'écran) pour signaler la présence d'eau dans le filtre à
gazole.
25)
163

ATTENTION
25) La présence d'eau dans le circuit d'alimentation peut endommager gravement le circuit d'injection et créer des
irrégularités de fonctionnement du moteur. Si le témoin
s'allume (sur certaines versions, avec le message affiché
à l'écran), contacter au plus vite le Réseau Après-vente Fiat pour procéder à la purge. Si ce signal se produit
immédiatement après un ravitaillement, il est possible qu'il y ait de l'eau dans le réservoir : dans ce cas, couper
immédiatement le moteur et contacter le réseau Après-vente Fiat.
ATTENTION
103) Si le réservoir de l'Urée est vide et le véhicule éteint, il n'est plus possible de le redémarrer tant que le réservoir de
l'urée n'est pas rempli avec au moins 3 litres d'Urée.
164
CONNAISSANCE DU COMBINÉ DE BORD
