2016 CITROEN JUMPER Manuales de Empleo (in Spanish)

23
jumper_es_Chap02_Pret-a-Partir_ed01-2015
1. Cuentakilómetros/millas.
2. Pantalla.
3.

Indicador de nivel de carburante.
4.


T
emperatura del líquido de refrigeración.
5.
Cuentarrevoluciones.
CUADRO DE A BORDO
Pantalla 2
del cuadro de a bordo
En la parte inferior:
-
Hora,
-

T
emperatura exterior,
-

Kilómetros/Millas recorridos,
-


Ordenador de a bordo (autonomía,

consumo...),
-

Altura de los faros,
-


Alerta de vigilancia programable,
-


Regulador o limitador de velocidad,
-


Indicador de cambio de marcha,
-


Stop & Start.
En la parte superior:
-

Fecha,
-

Indicador de mantenimiento,
-


Mensajes de alerta,
-


Mensajes de estado de las funciones,
-


Configuración del vehículo.
Puesto de conducción
2
ANTES DE INICIAR LA MARCHA

24
jumper_es_Chap02_Pret-a-Partir_ed01-2015

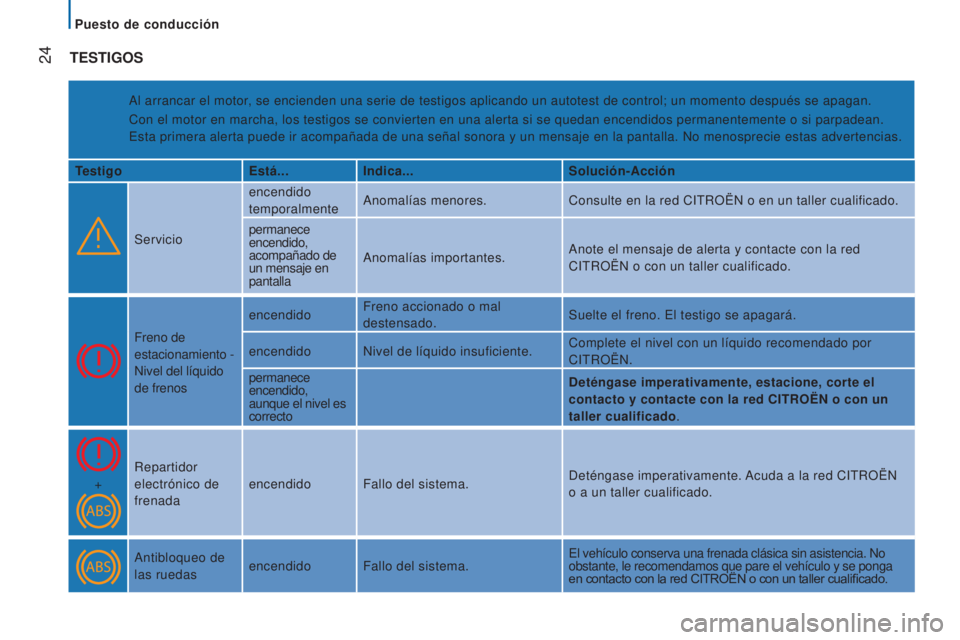

TESTIGOS
Al arrancar el motor, se encienden una serie de testigos aplicando un autotest de control; u\
n momento después se apagan.
Con el motor en marcha, los testigos se convierten en una alerta si se q\
uedan encendidos permanentemente o si parpadean.
Esta primera alerta puede ir acompañada de una señal sonora y un mensaje en la pantalla. No menosprecie estas advertencias.
Testigo Está...Indica... Solución-Acción
Servicio encendido
temporalmente
Anomalías menores.
Consulte en la red CITROËN o en un taller cualificado.
permanece
encendido,
acompañado de
un mensaje en
pantalla Anomalías importantes.
Anote el mensaje de alerta y contacte con la red
CITROËN o con un taller cualificado.
Freno de
estacionamiento
-
Nivel del líquido
de frenos encendido
Freno accionado o mal
destensado. Suelte el freno. El testigo se apagará.
encendido Nivel de líquido insuficiente. Complete el nivel con un líquido recomendado por
CITROËN.
permanece
encendido,
aunque el nivel es
correcto Deténgase imperativamente, estacione, corte el
contacto y contacte con la red CITROËN o con un

taller cualificado.
+ Repartidor
electrónico de
frenada encendido
Fallo del sistema. Deténgase imperativamente. Acuda a la red CITROËN
o a un taller cualificado.
Antibloqueo de
las ruedas encendido
Fallo del sistema. El vehículo conserva una frenada clásica sin asistencia. No
obstante, le recomendamos que pare el vehículo y se ponga
en contacto con la red CITROËN o con un taller cualificado.
Puesto de conducción

25
jumper_es_Chap02_Pret-a-Partir_ed01-2015
TestigoEstá...Indica... Solución-Acción
Temperatura
del líquido de
refrigeración encendido, con
la aguja en zona
roja
Aumento anómalo de la
temperatura.
Estacione y corte el contacto. Deje que se enfríe el
circuito lo suficiente. Compruebe visualmente el nivel.
en H, en zona
roja Temperatura excesiva del
líquido de refrigeración. Apartado "Revisiones - Niveles y controles".
Póngase en contacto con la red CITROËN o con un
taller cualificado.
Presión del
aceite del motor encendido
durante la
circulación
Presión insuficiente. Estacione y corte el contacto. Deje que se enfríe el
circuito de lubricación para revisar el nivel.
Apartado "Revisiones - Niveles y controles".
permanece
encendido, aunque
el nivel es correctoAnomalía importante.
Consulte con la red CITROËN o con un taller
cualificado.
intermitente
durante unos
segundos, con
un mensaje en
la pantalla Nivel de degradación de
la calidad del aceite motor
elevado. Lo antes posible, cambie el aceite del depósito de
aceite motor. Después de un segundo nivel de alerta,
las prestaciones del motor se verán reducidas. El plazo
para la próxima revisión del vehículo permanece sin
cambios.
Carga de la
batería encendido
Fallo del circuito de carga. Verifique los terminales de la batería, etc.
Apartado "Ayuda rápida - Descarga de la batería".
permanece encendido,
fijo o intermitente, aunque
se han realizado las
comprobacionesFallo de encendido o de
inyección.Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Detección de
apertura encendido
Acceso mal cerrado. Verifique el cierre de las puertas de la cabina, de las
puertas traseras y lateral, del capó motor.
Puesto de conducción
2
ANTES DE INICIAR LA MARCHA

26
jumper_es_Chap02_Pret-a-Partir_ed01-2015

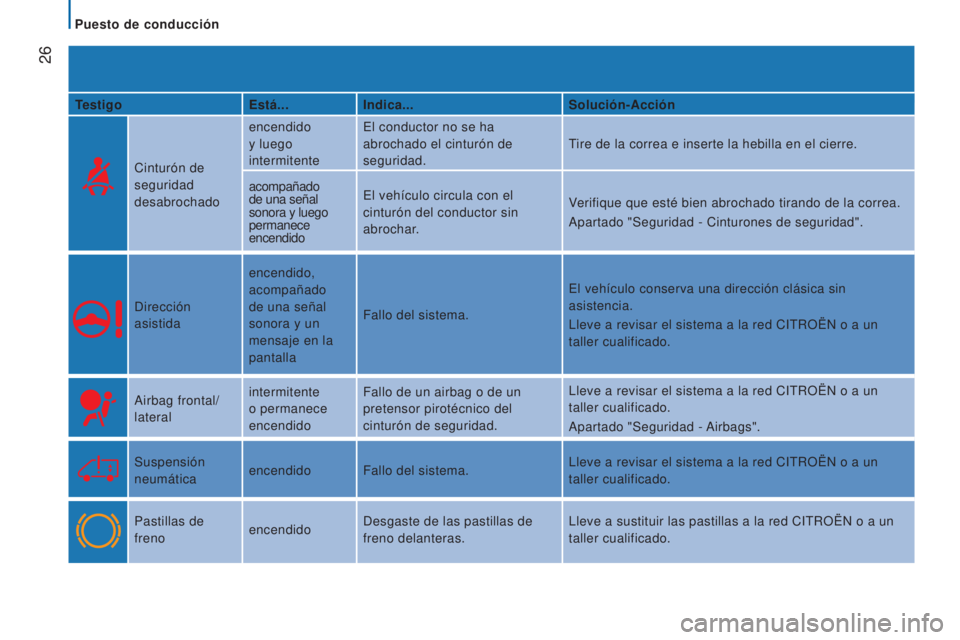

TestigoEstá...Indica... Solución-Acción
Cinturón de
seguridad
desabrochado encendido
y luego
intermitente
El conductor no se ha
abrochado el cinturón de
seguridad.
Tire de la correa e inserte la hebilla en el cierre.
acompañado
de una señal
sonora y luego
permanece
encendido El vehículo circula con el
cinturón del conductor sin
abrochar.
Verifique que esté bien abrochado tirando de la correa.
Apartado "Seguridad - Cinturones de seguridad".
Dirección
asistida encendido,
acompañado
de una señal
sonora y un
mensaje en la
pantalla
Fallo del sistema.
El vehículo conserva una dirección clásica sin
asistencia.
Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Airbag frontal/
lateral intermitente
o permanece
encendidoFallo de un airbag o de un
pretensor pirotécnico del
cinturón de seguridad. Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Apartado "Seguridad - Airbags".
Suspensión
neumática encendido
Fallo del sistema. Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Pastillas de
freno encendidoDesgaste de las pastillas de
freno delanteras. Lleve a sustituir las pastillas a la red CITROËN o a un
taller cualificado.
Puesto de conducción

27
jumper_es_Chap02_Pret-a-Partir_ed01-2015
TestigoEstá...Indica... Solución-Acción
CDS/ASR intermitente
Funcionamiento del ESP. El sistema optimiza la motricidad y permite mejorar la
estabilidad direccional del vehículo.
encendido,
acompañado
de una señal
sonora y de un
mensaje en la
pantalla. Fallo del sistema o de la ayuda
al arranque en pendiente.
Consulte con la red CITROËN o con un taller
cualificado.
Apartado "Seguridad - Seguridad durante la
conducción".
encendido. Fallo del control de tracción
inteligente.
Filtro de
partículas encendido Regeneración del filtro de
partículas. Se aconseja dejar el motor en marcha hasta que
se apague el testigo para que finalice la fase de
regeneración.
Apartado "Revisiones - Niveles y controles".
Sistema
anticontaminación encendido
Fallo del sistema. Llévelo a revisar enseguida a la red CITROËN. o a un
taller cualificado.
Detección de
subinflado encendido
Rueda desinflada o pinchada. Estacione y corte el contacto. Cambie o repare la
rueda.
encendido,
acompañado
del testigo de
servicio Sensor defectuoso.
Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Puesto de conducción
2
ANTES DE INICIAR LA MARCHA

28
jumper_es_Chap02_Pret-a-Partir_ed01-2015

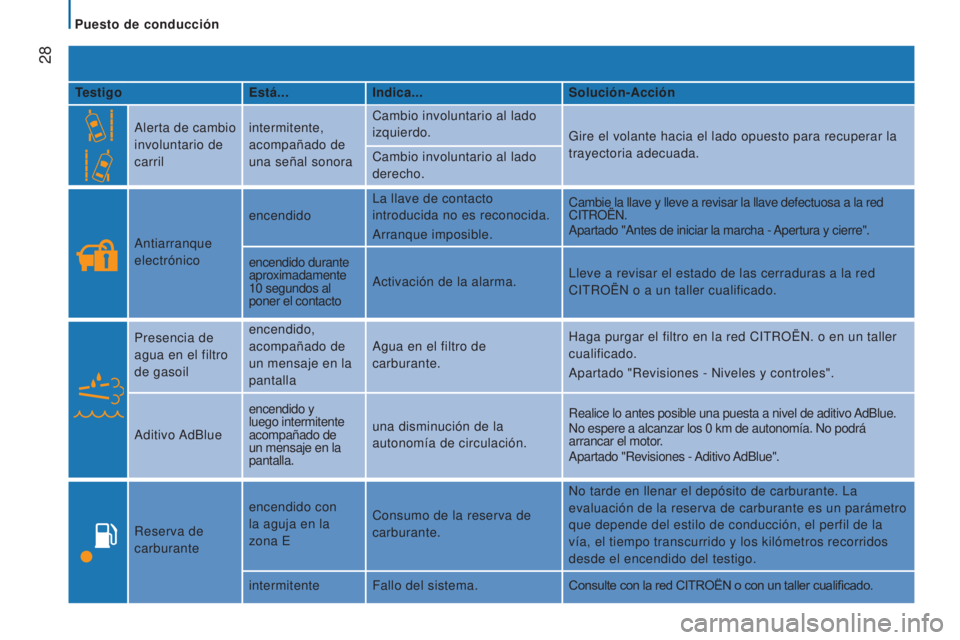

TestigoEstá...Indica... Solución-Acción
Alerta de cambio
involuntario de
carril intermitente,
acompañado de
una señal sonora Cambio involuntario al lado
izquierdo.
Gire el volante hacia el lado opuesto para recuperar la
trayectoria adecuada.
Cambio involuntario al lado
derecho.
Antiarranque
electrónico encendido
La llave de contacto
introducida no es reconocida.
Arranque imposible. Cambie la llave y lleve a revisar la llave defectuosa a la red
CITROËN.
Apartado "Antes de iniciar la marcha - Apertura y cierre".
encendido durante
aproximadamente
10
segundos al
poner el contacto Activación de la alarma.
Lleve a revisar el estado de las cerraduras a la red
CITROËN o a un taller cualificado.
Presencia de
agua en el filtro
de gasoil encendido,
acompañado de
un mensaje en la
pantalla
Agua en el filtro de
carburante.
Haga purgar el filtro en la red CITROËN. o en un taller
cualificado.
Apartado "Revisiones - Niveles y controles".
Aditivo AdBlue encendido y
luego intermitente
acompañado de
un mensaje en la
pantalla. una disminución de la
autonomía de circulación.
Realice lo antes posible una puesta a nivel de aditivo AdBlue.
No espere a alcanzar los 0
km de autonomía. No podrá
arrancar el motor.
Apartado "Revisiones - Aditivo AdBlue".
Reserva de
carburante encendido con
la aguja en la
zona E
Consumo de la reserva de
carburante. No tarde en llenar el depósito de carburante. La
evaluación de la reserva de carburante es un parámetro
que depende del estilo de conducción, el perfil de la
vía, el tiempo transcurrido y los kilómetros recorridos
desde el encendido del testigo.
intermitente Fallo del sistema. Consulte con la red CITROËN o con un taller cualificado.
Puesto de conducción

29
jumper_es_Chap02_Pret-a-Partir_ed01-2015

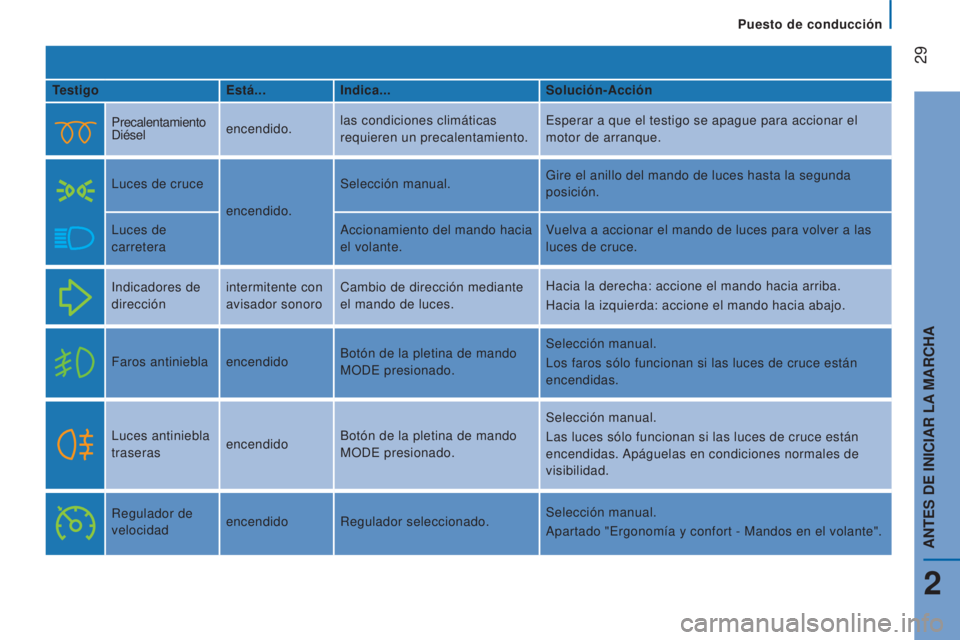

TestigoEstá...Indica... Solución-Acción
Precalentamiento
Diésel encendido.las condiciones climáticas
requieren un precalentamiento. Esperar a que el testigo se apague para accionar el
motor de arranque.
Luces de cruce encendido.Selección manual.
Gire el anillo del mando de luces hasta la segunda
posición.
Luces de
carretera Accionamiento del mando hacia
el volante.Vuelva a accionar el mando de luces para volver a las
luces de cruce.
Indicadores de
dirección intermitente con
avisador sonoroCambio de dirección mediante
el mando de luces. Hacia la derecha: accione el mando hacia arriba.
Hacia la izquierda: accione el mando hacia abajo.
Faros antiniebla encendidoBotón de la pletina de mando
MODE presionado. Selección manual.
Los faros sólo funcionan si las luces de cruce están
encendidas.
Luces antiniebla
traseras encendidoBotón de la pletina de mando
MODE presionado. Selección manual.
Las luces sólo funcionan si las luces de cruce están
encendidas. Apáguelas en condiciones normales de
visibilidad.
Regulador de
velocidad encendido
Regulador seleccionado. Selección manual.
Apartado "Ergonomía y confort - Mandos en el volante".
Puesto de conducción
2
ANTES DE INICIAR LA MARCHA

30
jumper_es_Chap02_Pret-a-Partir_ed01-2015
PantallaMuestra...Indica... Solución-Acción
Temperatura/
Placas de hielo el testigo de
placas de hielo,
la temperatura
intermitente,
acompañada de
un mensaje en
la pantallaCondiciones climatológicas que
pueden conllevar la presencia
de placas de hielo en la
calzada.
Esté más atento y no frene bruscamente.
Apartado "Seguridad - Seguridad durante la
conducción".
Fecha/Hora ajuste de la
fecha o de la
horaConfiguración desde el menú
MODE.
Apartado "Tecnología a bordo - Configuración del
vehículo".
Altura de las
luces reglaje de los
farosPosición de 0
a 3 en función de
la carga transportada. Regule los botones de la pletina de mando MODE.
Apartado "Ergonomía y confort - Mandos en el volante.
Llave de
mantenimiento llave de
mantenimiento
que permanece
encendidaRevisión de mantenimiento a
realizar próximamente.
Consulte la lista de revisiones de la guía de
mantenimiento y de garantías y luego efectúe la visita
de mantenimiento en la red.
Stop & Start encendido.
la puesta en modo STOP del
motor tras parar el vehículo. Cuando desee reanudar la marcha, el testigo se apaga
y el motor rearranque automáticamente en modo
START.
parpadea durante
unos segundos, y
a continuación, se
apaga. la no disponibilidad
momentánea del modo STOP
o la activación automática del
modo START.
Casos particulares del modo STOP y del modo START.
Apartado "Antes de iniciar la marcha - Arranque y
parada".
Puesto de conducción
