2016 CITROEN JUMPER Manuales de Empleo (in Spanish)

71
jumper_es_Chap03_Ergo-et-confort_ed01-2015

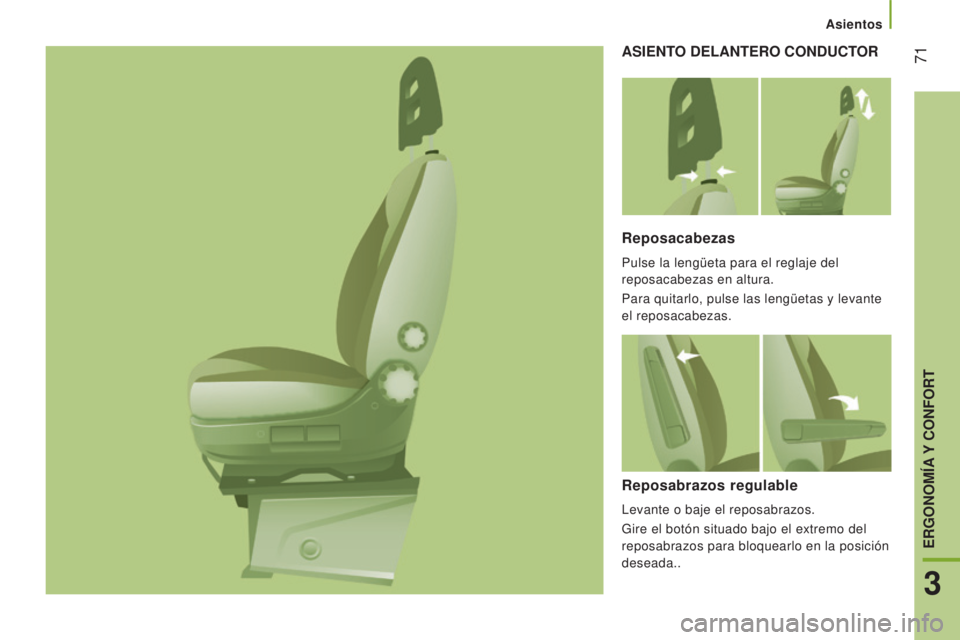

ASIENTO DELANTERO CONDUCTOR
Reposacabezas
Pulse la lengüeta para el reglaje del
reposacabezas en altura.
Para quitarlo, pulse las lengüetas y levante
el reposacabezas.
Reposabrazos regulable
Levante o baje el reposabrazos.
Gire el botón situado bajo el extremo del
reposabrazos para bloquearlo en la posición
deseada..
Asientos
3
ERGONOMÍA Y CONFORT

72
jumper_es_Chap03_Ergo-et-confort_ed01-2015

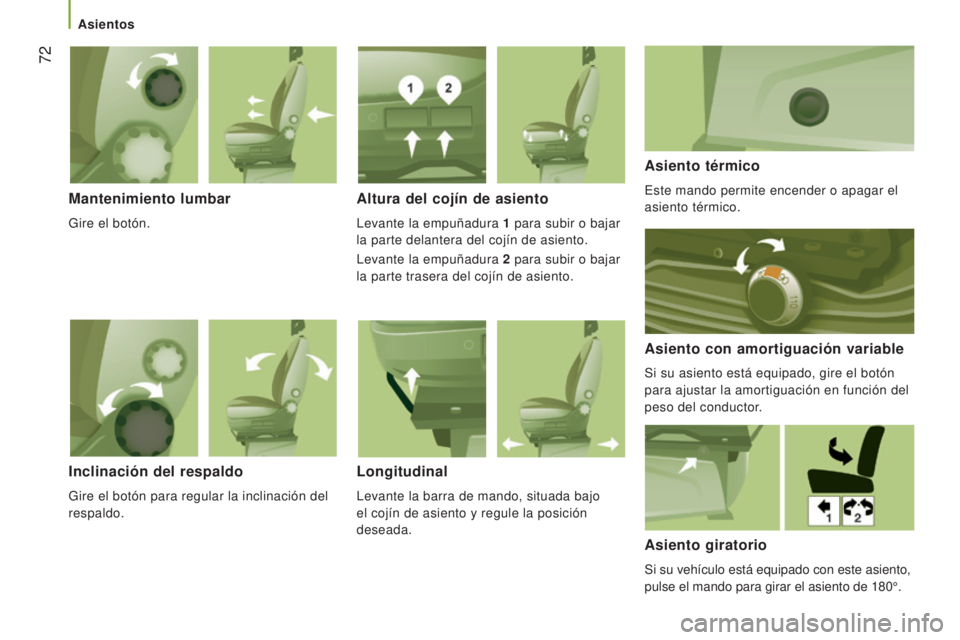

Mantenimiento lumbar
Gire el botón.
Altura del cojín de asiento
Levante la empuñadura 1 para subir o bajar
la parte delantera del cojín de asiento.
Levante la empuñadura 2

para subir o bajar

la parte trasera del cojín de asiento.
Asiento térmico
Este mando permite encender o apagar el
asiento térmico.
Asiento con amortiguación variable
Si su asiento está equipado, gire el botón
para ajustar la amortiguación en función del
peso del conductor.
Inclinación del respaldo
Gire el botón para regular la inclinación del
respaldo.
Longitudinal
Levante la barra de mando, situada bajo
el cojín de asiento y regule la posición
deseada.
Asiento giratorio
Si su vehículo está equipado con este asiento,
pulse el mando para girar el asiento de 180°.
Asientos

73
jumper_es_Chap03_Ergo-et-confort_ed01-2015

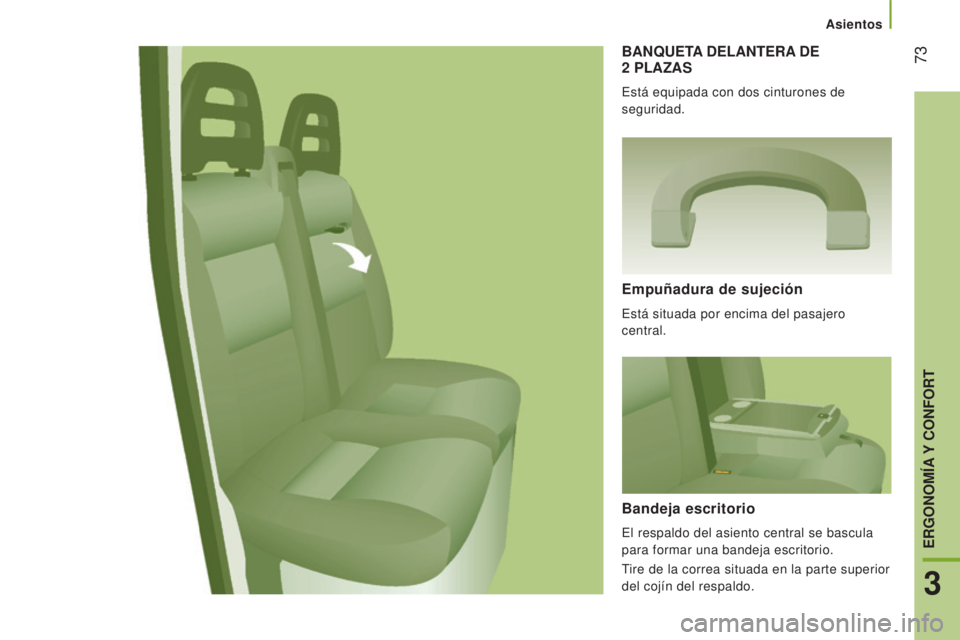

BANQUETA DELANTERA DE
2 PLAZAS
Está equipada con dos cinturones de
seguridad.
Empuñadura de sujeción
Está situada por encima del pasajero
central.
Bandeja escritorio
El respaldo del asiento central se bascula
para formar una bandeja escritorio.
Tire de la correa situada en la parte superior
del cojín del respaldo.
Asientos
3
ERGONOMÍA Y CONFORT

74
jumper_es_Chap03_Ergo-et-confort_ed01-2015

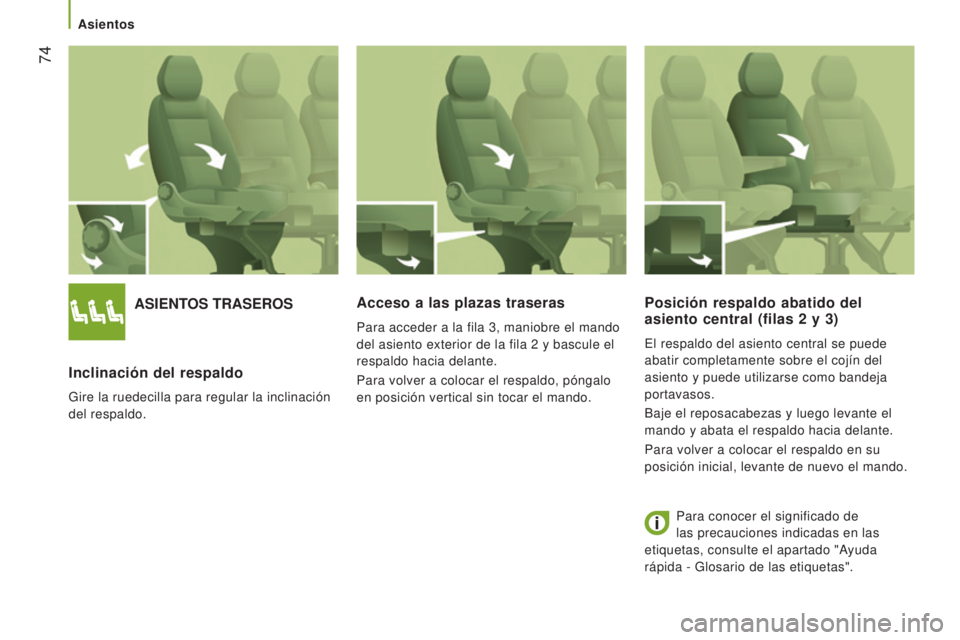

ASIENTOS TRASEROS
Inclinación del respaldo
Gire la ruedecilla para regular la inclinación
del respaldo.
Acceso a las plazas traseras
Para acceder a la fila 3, maniobre el mando
del asiento exterior de la fila 2 y bascule el
respaldo hacia delante.
Para volver a colocar el respaldo, póngalo
en posición vertical sin tocar el mando.
Posición respaldo abatido del
asiento central (filas 2 y 3)
El respaldo del asiento central se puede
abatir completamente sobre el cojín del
asiento y puede utilizarse como bandeja
portavasos.
Baje el reposacabezas y luego levante el
mando y abata el respaldo hacia delante.
Para volver a colocar el respaldo en su
posición inicial, levante de nuevo el mando.
Para conocer el significado de
las precauciones indicadas en las
etiquetas, consulte el apartado "Ayuda
rápida - Glosario de las etiquetas".
Asientos

75
jumper_es_Chap03_Ergo-et-confort_ed01-2015

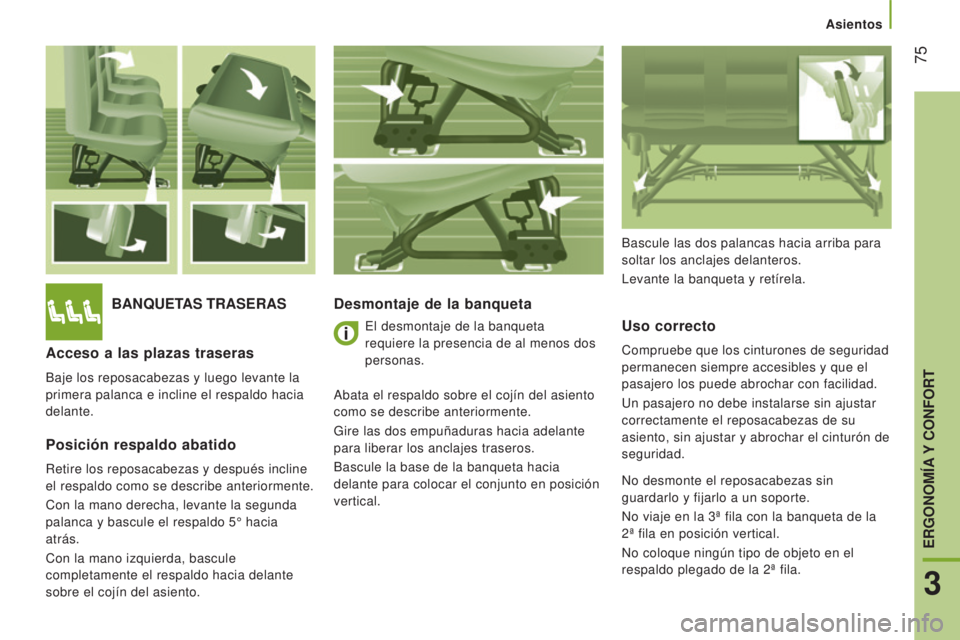

BANQUETAS TRASERASDesmontaje de la banquetaUso correcto
Compruebe que los cinturones de seguridad
permanecen siempre accesibles y que el
pasajero los puede abrochar con facilidad.
Un pasajero no debe instalarse sin ajustar
correctamente el reposacabezas de su
asiento, sin ajustar y abrochar el cinturón de
seguridad.Acceso a las plazas traseras
Baje los reposacabezas y luego levante la
primera palanca e incline el respaldo hacia
delante.
Posición respaldo abatido
Retire los reposacabezas y después incline
el respaldo como se describe anteriormente.
Con la mano derecha, levante la segunda
palanca y bascule el respaldo 5° hacia
atrás.
Con la mano izquierda, bascule
completamente el respaldo hacia delante
sobre el cojín del asiento. Bascule las dos palancas hacia arriba para
soltar los anclajes delanteros.
Levante la banqueta y retírela.
El desmontaje de la banqueta
requiere la presencia de al menos dos
personas.
Abata el respaldo sobre el cojín del asiento
como se describe anteriormente.
Gire las dos empuñaduras hacia adelante
para liberar los anclajes traseros.
Bascule la base de la banqueta hacia
delante para colocar el conjunto en posición
vertical. No desmonte el reposacabezas sin
guardarlo y fijarlo a un soporte.
No viaje en la 3ª fila con la banqueta de la
2ª fila en posición vertical.
No coloque ningún tipo de objeto en el
respaldo plegado de la 2ª fila.
Asientos
3
ERGONOMÍA Y CONFORT

76
jumper_es_Chap03_Ergo-et-confort_ed01-2015

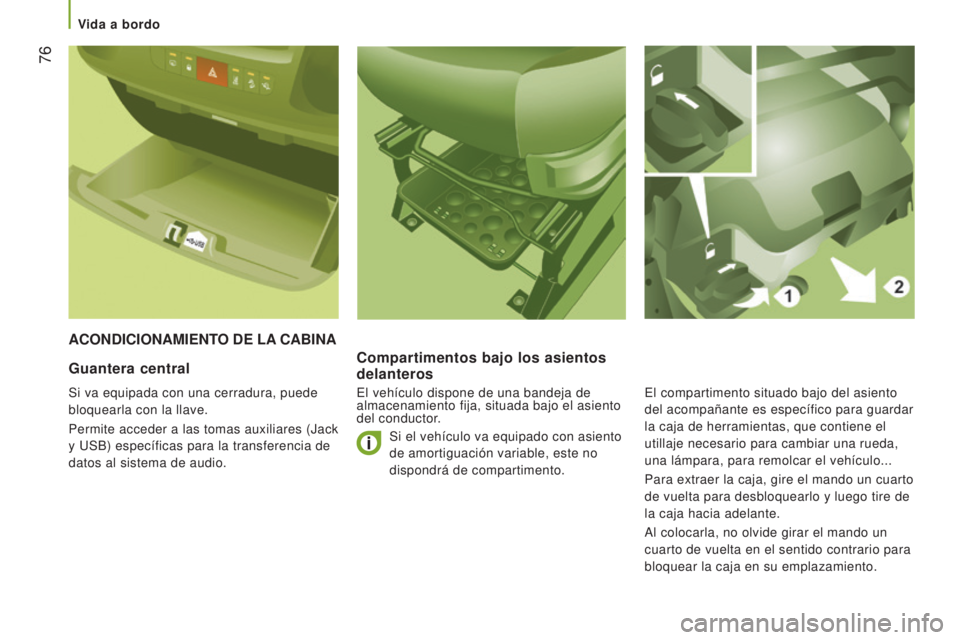

ACONDICIONAMIENTO DE LA CABINA
Compartimentos bajo los asientos


delanteros
El vehículo dispone de una bandeja de
almacenamiento fija, situada bajo el asiento
del conductor.
Guantera central
Si va equipada con una cerradura, puede
bloquearla con la llave.
Permite acceder a las tomas auxiliares (Jack
y USB) específicas para la transferencia de
datos al sistema de audio. Si el vehículo va equipado con asiento
de amortiguación variable, este no
dispondrá de compartimento.El compartimento situado bajo del asiento
del acompañante es específico para guardar
la caja de herramientas, que contiene el
utillaje necesario para cambiar una rueda,
una lámpara, para remolcar el vehículo...
Para extraer la caja, gire el mando un cuarto
de vuelta para desbloquearlo y luego tire de
la caja hacia adelante.
Al colocarla, no olvide girar el mando un
cuarto de vuelta en el sentido contrario para
bloquear la caja en su emplazamiento.
Vida a bordo

77
jumper_es_Chap03_Ergo-et-confort_ed01-2015
Bandeja de escritorio abatible
Está situada en el centro del salpicadero.
La pinza permite sujetar documentos,
albaranes...
Tire de la parte superior de la bandeja para
desplegarla o empújela para plegarla.Para insertar o extraer un CD, debe
haber plegado previamente la bandeja.
Si el vehículo va equipado con una
banqueta delantera de dos plazas y airbag
frontal del acompañante, la bandeja no
puede levantarse.
Soporte multifunción
Permite la sujeción de un dispositivo portátil
como un smartphone en posición vertical o
una tableta táctil en posición horizontal. Tire de la parte superior del soporte para
desplegarlo.
Bascule la palanca lateral para desbloquear
las pinzas superior e inferior.
Separe las pinzas para colocar el dispositivo
portátil.
Levante la palanca lateral para bloquear las
pinzas.
Antes de plegar el soporte, retire
el dispositivo portátil repitiendo las
mismas operaciones.
Empuje de la parte superior del soporte para
plegarlo.
Vida a bordo
3
ERGONOMÍA Y CONFORT

78
jumper_es_Chap03_Ergo-et-confort_ed01-2015

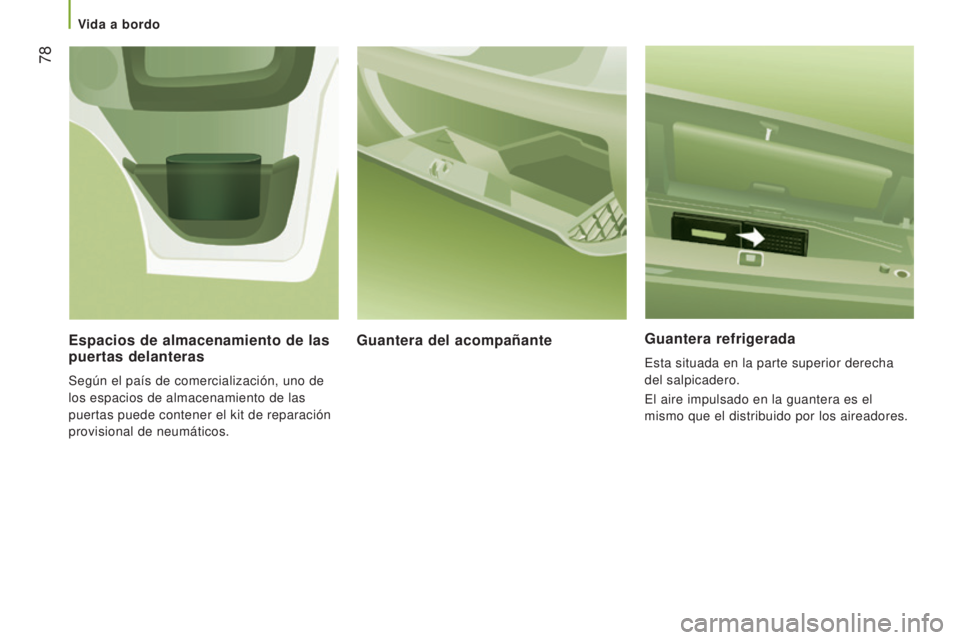

Guantera refrigerada
Esta situada en la parte superior derecha
del salpicadero.
El aire impulsado en la guantera es el
mismo que el distribuido por los aireadores.
Guantera del acompañante
Espacios de almacenamiento de las
puertas delanteras
Según el país de comercialización, uno de
los espacios de almacenamiento de las
puertas puede contener el kit de reparación
provisional de neumáticos.
Vida a bordo
