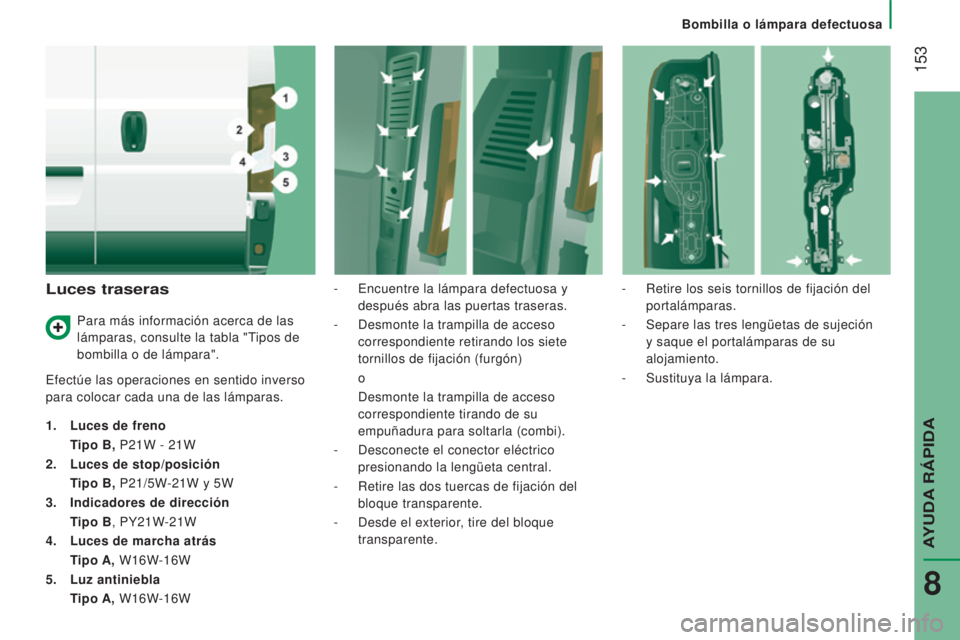

Luces traseras
Efectúe las operaciones en sentido inverso
para colocar cada una de las lámparas.
1.
Luces de freno
T

ipo B, P21W - 21W
2.

Luces de stop/posición
T

ipo B, P21/5W-21W y 5W
3.

Indicadores de dirección
T

ipo B, PY21W-21W
4.

Luces de marcha atrás
T

ipo A, W16W-16W
5.

Luz antiniebla
T

ipo A, W16W-16W -

Encuentre la lámpara defectuosa y

después abra las puertas traseras.
-
Desmonte la trampilla de acceso

correspondiente retirando los siete
tornillos de fijación (furgón) o
Desmonte la trampilla de acceso


correspondiente tirando de su
empuñadura para soltarla (combi).
-

Desconecte el conector eléctrico

presionando la lengüeta central.
-

Retire las dos tuercas de fijación del

bloque transparente.
-

Desde el exterior
, tire del bloque
transparente. -

Retire los seis tornillos de fijación del

portalámparas.
-
Separe las tres lengüetas de sujeción

y saque el portalámparas de su
alojamiento.
- Sustituya la lámpara.
Para más información acerca de las
lámparas, consulte la tabla "Tipos de
bombilla o de lámpara".
Bombilla o lámpara defectuosa
AYUDA R

154
jumper_es_Chap08_Aide-Rapide_ed01-2015
Tercera luz de freno
Tipo A, W5W - 5W (x4)
-
Retire los dos tornillos de fijación de la

luz.
Luces de matrícula
Tipo C, C5W-5W
-

Pulse el punto, indicado por la flecha, y

después quite el plástico transparente.
-

Saque lámpara defectuosa separando

los dos contactos.
-

Una vez que haya sustituido la lámpara,

asegúrese de que la lámpara nueva está
correctamente bloqueada entre los dos
contactos.
-

V
uelva a poner el plástico transparente
y presione encima para bloquearlo. -

Retire el piloto tirando de él.
-
Retire el portalámparas pinzando las
dos lengüetas hacia el interior.
-

Quite la lámpara defectuosa tirante

desde arriba.
-

Sustituya la lámpara.
Bombilla o lámpara defectuosa

251
jumper_es_Chap11_Particularites_ed01-2015

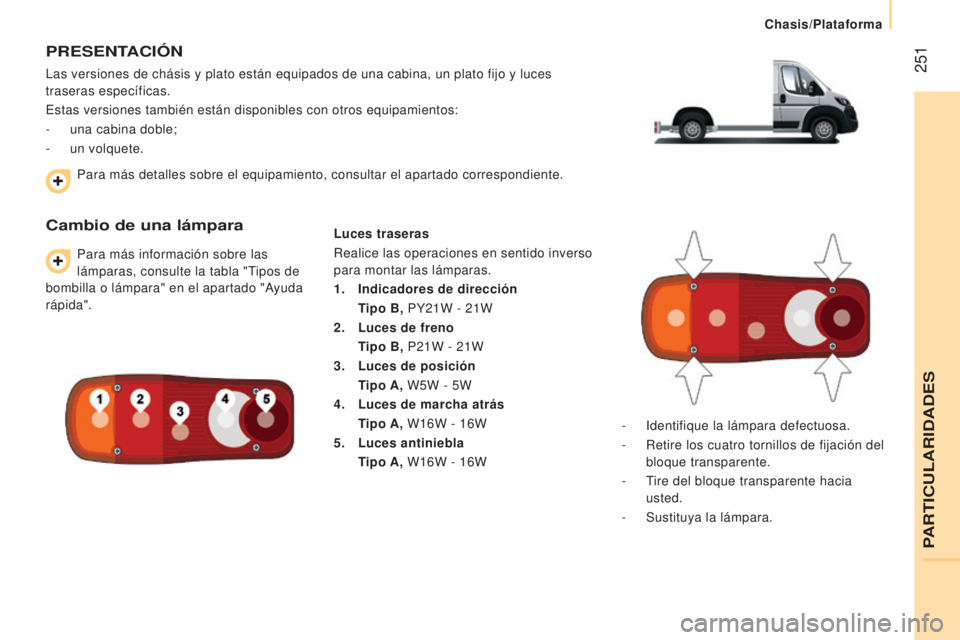

PRESENTACIóN
Las versiones de chásis y plato están equipados de una cabina, un \
plato fijo y luces
traseras específicas.
Estas versiones también están disponibles con otros equipamientos:\
-
una cabina doble;
-


un volquete.
Cambio de una lámpara
Para más información sobre las
lámparas, consulte la tabla "Tipos de
bombilla o lámpara" en el apartado "Ayuda
rápida". Luces traseras
Realice las operaciones en sentido inverso
para montar las lámparas.
1.

Indicadores de dirección
T

ipo B, PY21W - 21W
2.

Luces de freno
T

ipo B, P21W - 21W
3.

Luces de posición
T

ipo A, W5W - 5W
4.

Luces de marcha atrás
T

ipo A, W16W - 16W
5.

Luces antiniebla
T

ipo A, W16W - 16W-

Identifique la lámpara defectuosa.
-


Retire los cuatro tornillos de fijación del

bloque transparente.
-

T
ire del bloque transparente hacia
usted.
-

Sustituya la lámpara.
Para más detalles sobre el equipamiento, consultar el apartado corres\
pondiente.
PARTICULARIDADES
Chasis/Plataforma
