2016 CITROEN JUMPER Manuales de Empleo (in Spanish)

247
jumper_es_Chap10b_Autoradio-Fiat-4_ed01-2015

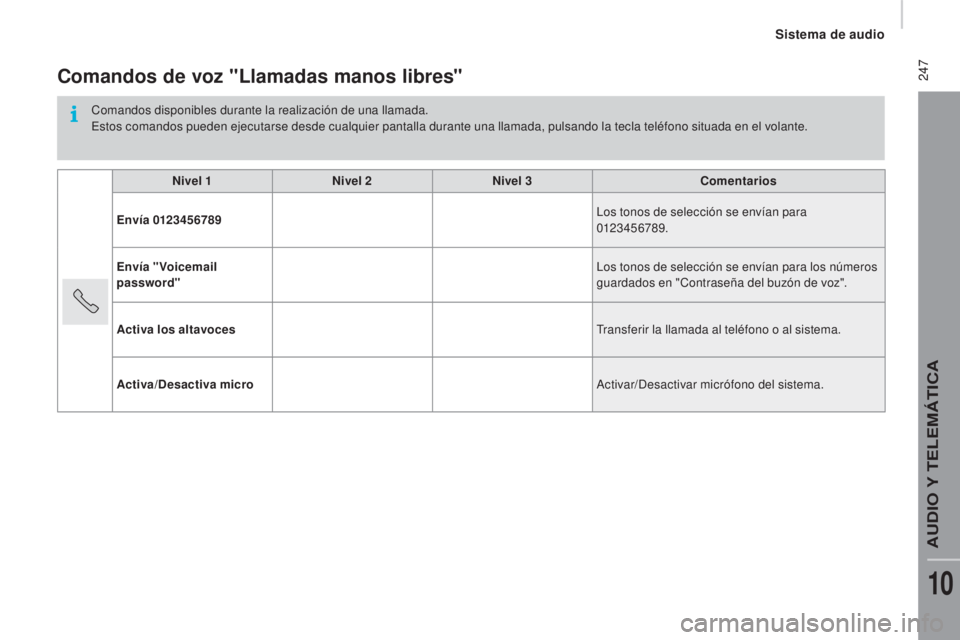

Comandos de voz "Llamadas manos libres"
Comandos disponibles durante la realización de una llamada.
Estos comandos pueden ejecutarse desde cualquier pantalla durante una llamada, pulsando la tecla teléfono situada en el volante.Nivel 1 Nivel 2Nivel 3 Comentarios
Envía 0123456789 Los tonos de selección se envían para
0123 4 5 678 9.
Envía "Voicemail
password" Los tonos de selección se envían para los números
guardados en "Contraseña del buzón de voz".
Activa los altavoces Transferir la llamada al teléfono o al sistema.
Activa/Desactiva micro Activar/Desactivar micrófono del sistema.
Sistema de audio
AUDIO Y TELEM

249
jumper_es_Chap11_Particularites_ed01-2015

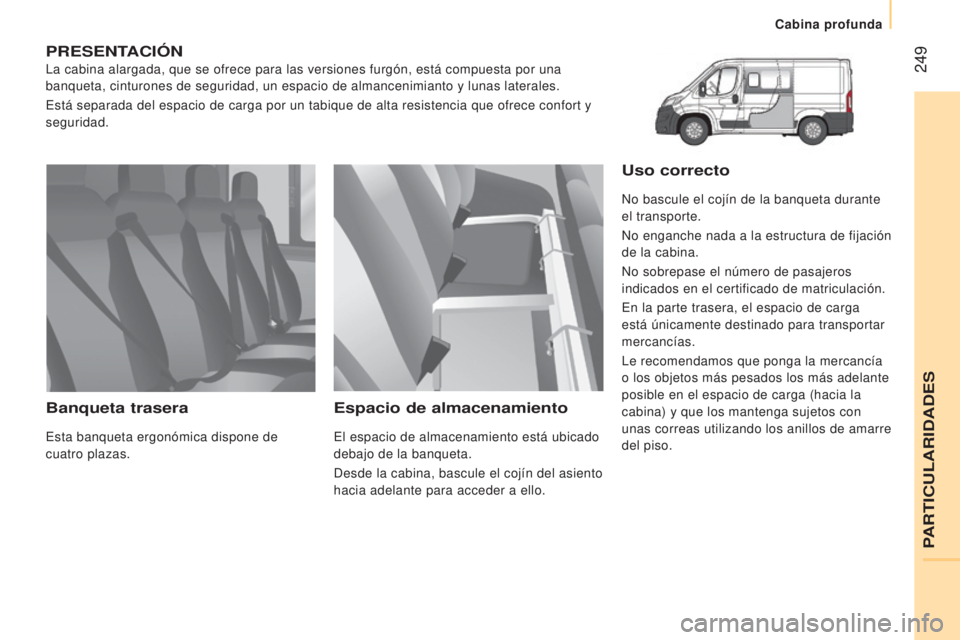

PRESENTACIóN
La cabina alargada, que se ofrece para las versiones furgón, está \
compuesta por una
banqueta, cinturones de seguridad, un espacio de almancenimianto y lunas\
laterales.
Está separada del espacio de carga por un tabique de alta resistencia\
que ofrece confort y
seguridad.
Banqueta trasera
Esta banqueta ergonómica dispone de
cuatro plazas.
Espacio de almacenamiento
El espacio de almacenamiento está ubicado
debajo de la banqueta.
Desde la cabina, bascule el cojín del asiento
hacia adelante para acceder a ello.
Uso correcto
No bascule el cojín de la banqueta durante
el transporte.
No enganche nada a la estructura de fijación
de la cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación.
En la parte trasera, el espacio de carga
está únicamente destinado para transportar
mercancías.
Le recomendamos que ponga la mercancía
o los objetos más pesados los más adelante
posible en el espacio de carga (hacia la
cabina) y que los mantenga sujetos con
unas correas utilizando los anillos de amarre
del piso.
PARTICULARIDADES
Cabina profunda

250
jumper_es_Chap11_Particularites_ed01-2015

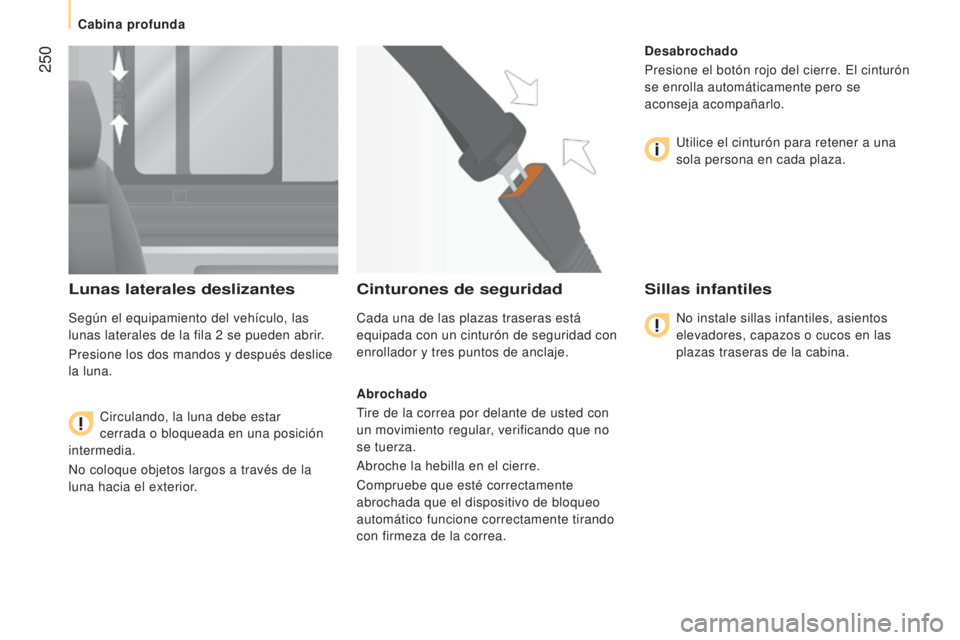

Lunas laterales deslizantes
Según el equipamiento del vehículo, las
lunas laterales de la fila 2 se pueden abrir.
Presione los dos mandos y después deslice
la luna.
Circulando, la luna debe estar
cerrada o bloqueada en una posición
intermedia.
No coloque objetos largos a través de la
luna hacia el exterior.
Cinturones de seguridad
Cada una de las plazas traseras está
equipada con un cinturón de seguridad con
enrollador y tres puntos de anclaje.
Abrochado
Tire de la correa por delante de usted con
un movimiento regular, verificando que no
se tuerza.
Abroche la hebilla en el cierre.
Compruebe que esté correctamente
abrochada que el dispositivo de bloqueo
automático funcione correctamente tirando
con firmeza de la correa. Desabrochado
Presione el botón rojo del cierre. El cinturón
se enrolla automáticamente pero se
aconseja acompañarlo.
Utilice el cinturón para retener a una
sola persona en cada plaza.
Sillas infantiles
No instale sillas infantiles, asientos
elevadores, capazos o cucos en las
plazas traseras de la cabina.
Cabina profunda

251
jumper_es_Chap11_Particularites_ed01-2015
PRESENTACIóN
Las versiones de chásis y plato están equipados de una cabina, un \
plato fijo y luces
traseras específicas.
Estas versiones también están disponibles con otros equipamientos:\
-
una cabina doble;
-


un volquete.
Cambio de una lámpara
Para más información sobre las
lámparas, consulte la tabla "Tipos de
bombilla o lámpara" en el apartado "Ayuda
rápida". Luces traseras
Realice las operaciones en sentido inverso
para montar las lámparas.
1.

Indicadores de dirección
T

ipo B, PY21W - 21W
2.

Luces de freno
T

ipo B, P21W - 21W
3.

Luces de posición
T

ipo A, W5W - 5W
4.

Luces de marcha atrás
T

ipo A, W16W - 16W
5.

Luces antiniebla
T

ipo A, W16W - 16W-

Identifique la lámpara defectuosa.
-


Retire los cuatro tornillos de fijación del

bloque transparente.
-

T
ire del bloque transparente hacia
usted.
-

Sustituya la lámpara.
Para más detalles sobre el equipamiento, consultar el apartado corres\
pondiente.
PARTICULARIDADES
Chasis/Plataforma

252
jumper_es_Chap11_Particularites_ed01-2015

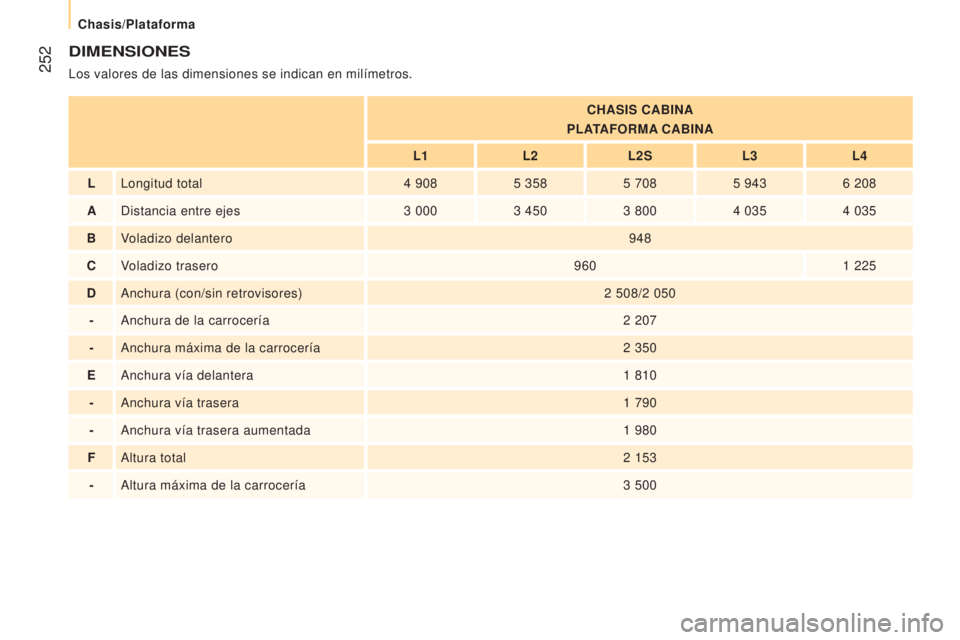

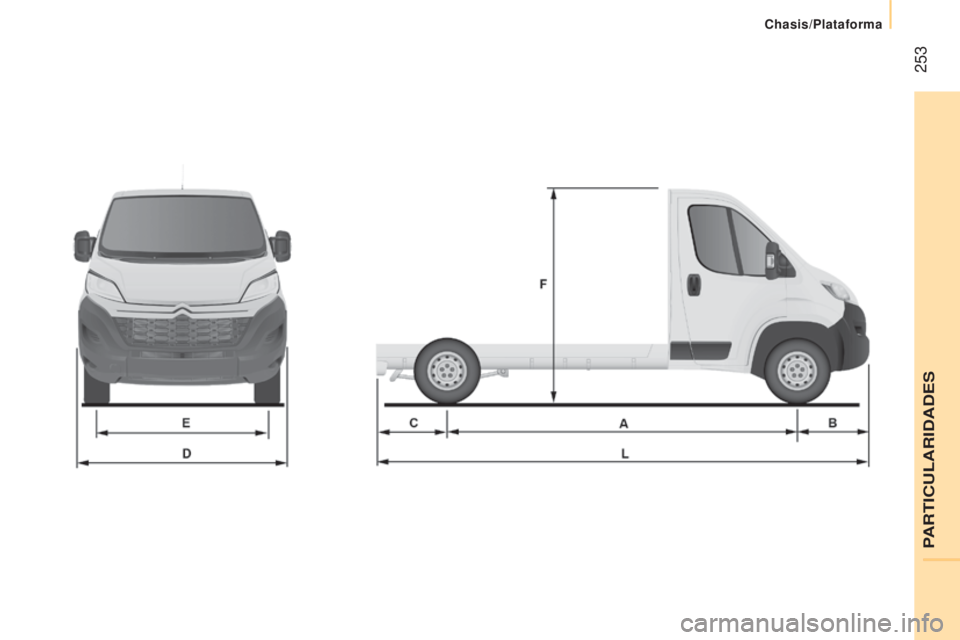

DIMENSIONES
Los valores de las dimensiones se indican en milímetros.
CHASIS CABINA
PLATAFORMA CABINA
L1 L2L2S L3L4
L Longitud total 4

908 5

358 5
708 5
9436
208
A Distancia entre ejes 3

000 3

450 3
800 4
0354
035
B Voladizo delantero 948
C Voladizo trasero 9601
225
D Anchura (con/sin retrovisores) 2
508/2 050
- Anchura de la carrocería 2
207
- Anchura máxima de la carrocería 2
350
E Anchura vía delantera 1
810
- Anchura vía trasera 1
790
- Anchura vía trasera aumentada 1
980
F Altura total 2
153
- Altura máxima de la carrocería 3
500
Chasis/Plataforma

253
jumper_es_Chap11_Particularites_ed01-2015
PARTICULARIDADES
Chasis/Plataforma

254
jumper_es_Chap11_Particularites_ed01-2015

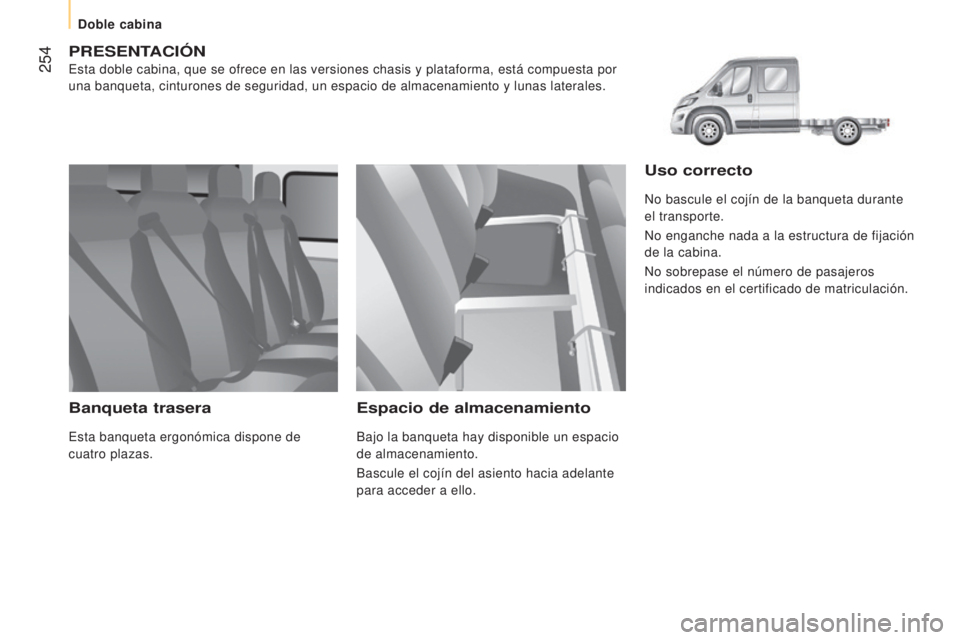

PRESENTACIóN
Esta doble cabina, que se ofrece en las versiones chasis y plataforma, e\
stá compuesta por
una banqueta, cinturones de seguridad, un espacio de almacenamiento y lu\
nas laterales.
Banqueta trasera
Esta banqueta ergonómica dispone de
cuatro plazas.
Espacio de almacenamiento
Bajo la banqueta hay disponible un espacio
de almacenamiento.
Bascule el cojín del asiento hacia adelante
para acceder a ello.
Uso correcto
No bascule el cojín de la banqueta durante
el transporte.
No enganche nada a la estructura de fijación
de la cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación.
Doble cabina
