2016 CITROEN JUMPER InstruktionsbÖcker (in Swedish)

63
jumper_sv_Chap03_Ergo-et-confort_ed01-2015
enzOnS AUTOMATISK
lUFTKOndITIOneRIng
Om din bil är utrustad med dessa
manöverknappar, finns de på
instrumentbrädan på framsidan av
mittkonsolen.
Automatiskt läge (AUTO)
Igångsättning av FUll AUTO :
en tryckning på manöverknappen
AUTO sätter i gång systemet,
vilket bekräftas av visningen
FU
ll AUTO

. Detta är det normala
användningsläget för klimatsystemet.
Ställ in den temperatur du vill ha med den
rörliga ringen runt manöverknappen AUTO,
enligt en skala som finns mellan:
-
HI (High upp till ≈ 32) och
-
LO (Low ned till ≈ 16).
Systemet styr luftfördelningen, luftströmmen
och friskluftsintaget för att säkra komforten


som motsvarar den visade graderingen och
tillräcklig återcirkulation i kupén.
Du behöver sedan inte längre ingripa.
Kontrollskärmen visar status för den
automatiska luftkonditioneringen.
Anpassningsbart automatiskt läge (AUTO)
Vid igångsättning av läget AUTO

kan vissa inställningar ändras:
luftfördelning, luftström, kylning
och friskluftsintag/återcirkulation
av kupéluft.
Displayen övergår från FUll AUT O till AUTO.
För att återgå till helautomatisk funktion
trycker du en gång till på denna knapp. På
framsidan övergår visningen från AUTO till
FU
ll AUTO

.
Om systemet inte lyckas hålla det valda
värdet efter manuell inställning, blinkar
knappen och AUTO försvinner. Tryck på
manöverknappen AUTO för att återgå till
automatisk inställning.
Frånslagning av kylningen
Kylfunktionerna stängs av genom en
tryckning på denna manöverknapp.
Symbolen (snöflinga) försvinner från
displayen.
Fullständig avstängning
Genom en tryckning på denna
knapp stänger du av hela
systemet. Dioden och displayen
slocknar.
Med motorn i gång och
luftkonditioneringen inkopplad visas denna
symbol och meddelandet FU
ll AUTO

.
De andra komponenterna visas beroende på
de inställningar som valts av användaren.
Ventilera
3
eRgOnOMI OCH KOMFORT

64
jumper_sv_Chap03_Ergo-et-confort_ed01-2015
Inställning av komfortvärde
Följande inställningar är möjliga:
-
en ökning av kupétemperaturen med
HI (Hight), som värmer luften upp till en

maximal gradering på 32,
-
en sänkning av kupétemperaturen med
LO (Low), som kyler luften ner till en


gradering på 16.
luftfördelning
Dioden tänds då du trycker på knapparna
som fördelar luftströmmen mot:
ventilationsmunstyckena för
vindrutan och sidorutorna i framsätet
(avimning/avfrostning av rutorna),
ventilationsmunstyckena i mitten
och på sidorna (överkropp och
ansikte),
luftspridarna fram och bak
(fotutrymmet).
En kombination av de olika knapparna gör
det möjligt att finjustera luftfördelningen.
luftström
Genom att trycka flera gånger på
denna knapp kan du öka (+) eller
minska (-) fläktens styrka i kupén.
Friskluftsintag /
Återcirkulation av kupéluft
Då dioden lyser återcirkuleras
luften inne i kupén och spärrar
intagning av illaluktande gaser. Denna
funktion skall användas endast tillfälligt.
Då önskad komfort nåtts kan du genom att
trycka på knappen släcka dioden och öppna
friskluftsintaget på nytt.
Genom att trycka på knappen AUTO
återställer du även friskluftsintaget. En
återgång till detta läge gör det möjligt att
förnya luften i kupén och få bort imma.
Genom en ny tryckning på knappen AUTO
återställer du funktionen FU
ll AUTO

.
Snabb avimning / Avfrostning
Genom att trycka på denna
manöverknapp kan du snabbt få
klara rutor igen. Lysdioden tänds.
Systemet styr luftkonditioneringen,
luftströmmen och luftintaget, avfrostar
bakrutan och fördelar luften optimalt mot
vindrutan och sidorutorna i framsätet.
Om du har extra värme bör du avaktivera
den för att garantera en snabb och effektiv
avimning och avfrostning.
exTRA VenTIlA TIOn BAK
Detta system som kompletterar
standardutrustningen för ventilation i
passgerarutrymmet har reglage som sitter
på nedre delen av instrumentbrädan, vid
sidan om ratten.
luftutsläpp
Om du trycker på detta reglage
aktiveras utsläppet av luft till utsidan,
dioden tänds. Om du trycker en gång till
kopplas systemet ur och dioden släcks.
luftintag
Om du trycker på detta reglage aktiveras
intaget av luft utifrån till passagerarutrymmet,
dioden tänds. Om du trycker en gång till
kopplas systemet ur och dioden släcks.
Ventilera

65
jumper_sv_Chap03_Ergo-et-confort_ed01-2015
exTRA VÄRMeAnORdnIngARe
xtra värmeanordning
I versionen med 2-3 sittplatser sitter den
under förarsätet med luftspridning framåt.
VÄRMe OCH/elleR
lUFTKOndITIOneRIng BAK
Om bilen är utrustad med ett extra aggregat
för luftkonditionering baktill i bilen ger
fördelningsrampen i taket och de enskilda
öppningarna för luftspridning en perfekt
fördelning av kall luft.
Varmluften som sprids vid golvet från det
främre luftkonditioneringssystemet, fördelas
i höjd med passagerarnas fötter i 2: a och
3:e raden.
En öppning för varmluft på det vänstra
hjulhuset, kan komplettera luftspridningen
vid passagerarnas fötter i 3:e raden.
Tillsatsvärme
Detta är extra värme för kupén, utöver
standardutrustningen.
Det kan vara igång oberoende av motorn.
extra värmeanordning eller extra
programmerbar värme
Det är ett extra, programmerbart och
fristående system som värmer dieselmotorns
varmvattensslinga, för att underlätta starten.
Det förbättrar avfrostning och avimning samt
eluppvärmningen av sätena, om bilen har
sådana.
Temperaturen kan höjas snabbare i kupén.
Systemet kan programmeras så att det
startas innan man stiger in i bilen. I versionen med 5-9
sittplatser


sitter den bak. Beroende på
modellens utförande sker
luftspridningen direkt bakifrån
eller från rampen under vardera stolsraden.
Tryck på denna manöverknapp
för att aktivera/koppla bort
värmen. Lysdioden tänds då
systemet är aktiverat.
Vid snabb avfrostning eller avimning bör
manöverknappen släckas.
Automatisk extravärme
Detta system för extra värme startar
automatiskt när tändningen slås på. Om
det aktiveras beror på utetemperaturen och
temperaturen inne i bilen.
Det stängs av automatiskt om värmen slås
på manuellt.
Ventilera
3
eRgOnOMI OCH KOMFORT

66
jumper_sv_Chap03_Ergo-et-confort_ed01-2015

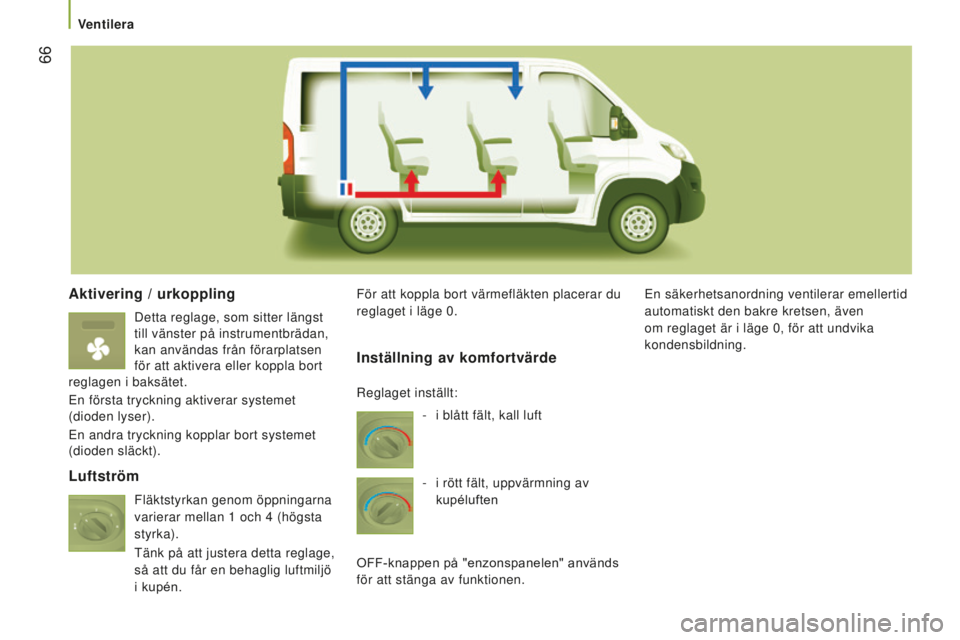

Aktivering / urkoppling
Detta reglage, som sitter längst
till vänster på instrumentbrädan,
kan användas från förarplatsen
för att aktivera eller koppla bort
reglagen i baksätet.
En första tryckning aktiverar systemet
(dioden lyser).
En andra tryckning kopplar bort systemet
(dioden släckt). För att koppla bort värmefläkten placerar du
reglaget i läge 0.
En säkerhetsanordning ventilerar emellertid
automatiskt den bakre kretsen, även
om reglaget är i läge 0, för att undvika
kondensbildning.
luftströmInställning av komfortvärde
- i blått fält, kall luft
-
i rött fält, uppvärmning av
kupéluften
OFF-knappen på "enzonspanelen" används


för att stänga av funktionen. Reglaget inställt:
Fläktstyrkan genom öppningarna
varierar mellan 1
och 4 (högsta


styrka).
Tänk på att justera detta reglage,
så att du får en behaglig luftmiljö
i kupén.
Ventilera

67
jumper_sv_Chap03_Ergo-et-confort_ed01-2015
Inställning av den inbyggda timern
Ställ in timern på manöverpanelen innan du
programmerar systemet.Tryck på knappen "set" och håll
den nedtryckt.
Skärmen och kontrollampan för
inställning av tid tänds.
Tryck inom följande tio sekunder på en av
knapparna tills rätt tid visas:
-
">" för att vrida fram tiden,
eller
-
"<" för att vrida tillbaka den.
Visning av tiden
T
IllÄggSVÄRMe
Om din bil är utrustad med en separat,
programmerbar värmare anpassas
motortemperaturen gradvis för att underlätta
start.
Med en inbyggd timer programmerar du in
när aktiveringen ska ske. Även kupén värms
upp snabbare. Visning av klockslag
digital timer
Manöverpanelen till den programmerbara
tilläggsvärmen sitter bredvid ratten under
reglagepanelen för MO
de.Kontrollampa för värmecykeln
Kontrollampa för inställning och


visning av tid
Visning av valt programnummer
Kontrollampa för ventilation
Knappar för tidsinställning
Knapp för val av program
Knapp för omedelbar påslagning
av värmen Om du håller knappen intryckt bläddras
siffrorna fram snabbare.
Släpp upp knappen "set".
När skärmen släcks har tiden lagrats.
Tryck på knappen "<" eller ">".
Kontrollampan för visning av
tiden tänds och tiden visas i cirka
tio sekunder.
Ventilera
3
eRgOnOMI OCH KOMFORT

68
jumper_sv_Chap03_Ergo-et-confort_ed01-2015
Omedelbar aktivering
Kontrollera följande innan du aktiverar
värmaren:
-
reglaget för inställning av temperaturen
ska vara i läget
"Varm luft" (rött),
-
reglaget för inställning av luftströmmen
ska vara i läge

"2". Symbolen
"- -:- -" eller den
tidigare lagrade tiden och numret
(1, 2 eller 3) som motsvarar den
lagrade förinställningen visas
i tio sekunder.
Anmärkning: Om du vill hämta de andra
förinställda tiderna trycker du flera gånger
på knappen "set" inom de närmaste tio
sekunderna.
Tryck på den här knappen.
Skärmen och kontrollampan för
värmecykeln tänds och fortsätter
att lyser så länge värmaren är
aktiverad.
Fördröjd aktivering av värmaren
Aktiveringen kan programmeras från en
minut till tjugofyra timmar i förväg.
Du kan lagra upp till tre olika tider för
aktivering, men programmera endast en
fördröjd aktivering.
Anmärkning: Vill du att värmen ska
aktiveras på ett givet klockslag varje dag,
programmerar du bara in den lagrade tiden
varje dag.
Tryck på knappen "set".
Skärmen tänds. Tryck på inställningsknapparna
"<" eller ">" inom tio sekunder
för att välja tiden för önskad
igångsättning.
Lagringen bekräftas av att tiden för
aktivering försvinner, visningen av numret på
förinställningen (1, 2 eller 3) försvinner och
skärmen släcks.
Som standard finns redan förinställda
tider lagrade i systemet (1
= 6 h ; 2 =


16
h ; 3 = 22 h).

Alla ändringar ersätter
föregående förinställd tid.
Om batteriet kopplas ur återställs de
förinställda tiderna enligt standard.
Radera en programmering
För att radera en programmerad
aktiveringstid trycker du kort på
knappen "set".
Skärmbelysningen och numret på
förinställningen 1, 2
eller 3 släcks.
Hämtning av förinställd
aktiveringstid
Tryck flera gånger på knappen
"set" tills numret på önskad
förinställning (1, 2
eller 3) visas.
Efter tio sekunder försvinner


tiden, men den lagras i minnet. Däremot
fortsätter motsvarande nummer (1, 2
eller 3)


och skärmen att lysa.
Ventilera

69
jumper_sv_Chap03_Ergo-et-confort_ed01-2015
Minst en gång per år, helst före
vinterperioden, bör du serva värmaren.
Underhållsarbeten och reparationer ska
endast utföras av CITROËN-verkstad eller
en annan kvalificerad verkstad.
Använd endast reservdelar med
artikelnummer.
Avstängning av värmeanordningen
Vid uppskjuten igångsättning stängs värmen
av automatiskt efter den programmerade
tiden.
Råd vid användning
För att undvika förgiftning och kvävning får
tilläggsvärmaren inte användas inomhus t.
ex. i garage eller verkstad, om dessa inte är
utrustade med ett system för uppsugning av
avgaser.
Tilläggsvärmen stängs av när spänningen i
batteriet är låg för att bilen ska kunna starta.
Värmeanordningen försörjs av bilens
bränsletank. Se därför till att bränslemätaren
inte visar rött.
Stäng alltid av den programmerbara
värmaren när du tankar, för att undvika
brand eller explosion! Temperaturen i närheten av värmaren
får inte överskrida 120
°C. V

id högre
temperatur (t. ex. vid lackering i lackbox)
kan komponenter i de elektroniska kretsarna
skadas.
Tilläggsvärmen har ett skydd som avbryter
förbränningen vid överhettning av motorn
på grund av kylvätskebrist. Kontrollera
nivån och fyll vid behov på kylvätska,
följ instruktionerna som står i avsnittet
"Kontroller - Nivåer" Tryck sen på knappen
för val av programmet, innan du slår på
värmaren igen.
Inställning av tid för igångsättning
Tiden för igångsättning kan ställas in på
mellan 10
och 60 minuter
.
Tryck på knappen "set" och håll
den nedtryckt.
Tryck samtidigt på knappen "<"
eller ">".
Klockslaget och kontrollampan för
inställning av tid tänds.
Tryck en gång till på knappen "set" och håll
den nedtryckt.
Tryck en gång till och samtidigt på knappen
"<" eller ">".
Den programmerade tiden för igångsättning
visas och kontrollampan för värme- eller
ventilationscykeln blinkar.
Ställ in tiden genom att trycka på knappen
"<" eller ">".
Att lagringen tagits i beaktande bekräftas
av att tidsangivelsen försvinner på skärmen
eller med en tryckning till på knappen "set". Vid omedelbar start ska du
trycka en gång till på den här
knappen för att stänga av värmen
manuellt.
Skärmen och kontrollampan för värmecykeln
släcks.
Ventilera
3
eRgOnOMI OCH KOMFORT

70
jumper_sv_Chap03_Ergo-et-confort_ed01-2015
Två kompletterande
användningsområden
Tilläggsvärmaren är fristående och
programmerbar. Innan du stiger in i bilen
höjs motortemperaturen gradvis, för att
underlätta starten. Även uppvärmningen
av kupén, avfrostningen och avimningen
underlättas.
Tilläggsvärmaren är ett komplement till
standardutrustningen. Driften är inte
beroende av motorn. Aktiveringen av
värmesystemet kan programmeras.
Ventilera
