2016 CITROEN DS3 Libretti Di Uso E manutenzione (in Italian)

215
DS3_it_Chap08_info-pratiques_ed01-2015

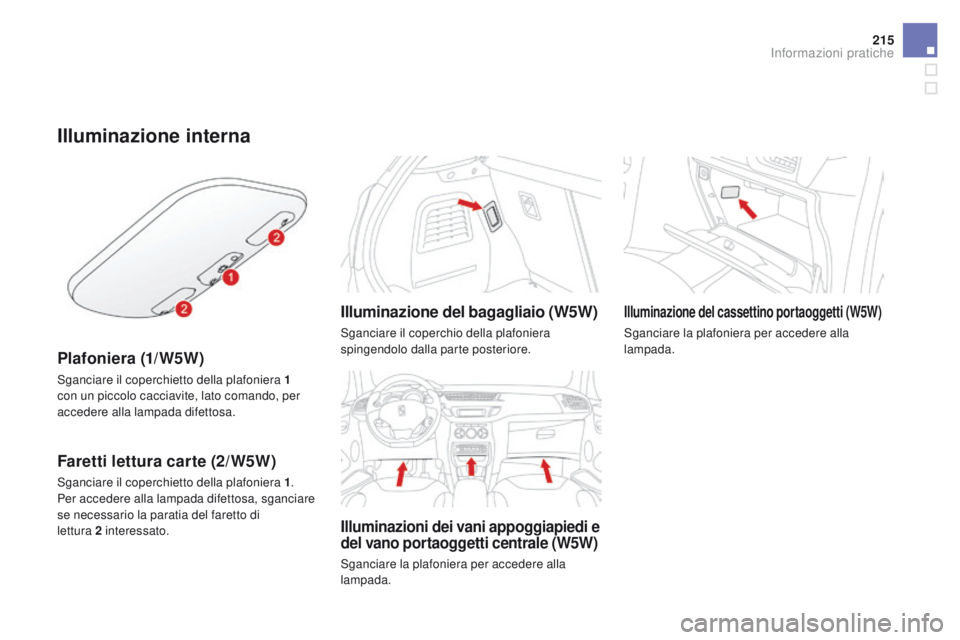

Illuminazione interna
Plafoniera (1/W5W)
Sganciare il coperchietto della plafoniera 1
con un piccolo cacciavite, lato comando, per
accedere alla lampada difettosa.
Faretti lettura carte (2/W5W)
Sganciare il coperchietto della plafoniera 1.
Per accedere alla lampada difettosa, sganciare
se necessario la paratia del faretto di
lettura
2 interessato.
Illuminazione del bagagliaio (W5W)
Sganciare il coperchio della plafoniera
spingendolo dalla parte posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Illuminazione del cassettino portaoggetti (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

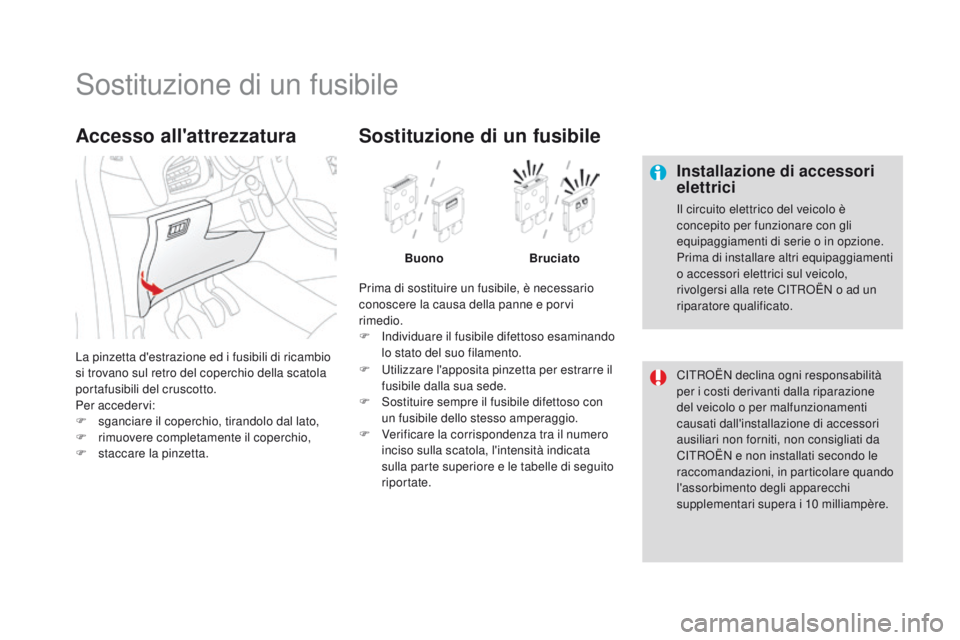

Sostituzione di un fusibile
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
CITROËN declina ogni responsabilità
per i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti
causati dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo le
raccomandazioni, in particolare quando
l'assorbimento degli apparecchi
supplementari supera i 10 milliampère.
La pinzetta d'estrazione ed i fusibili di ricambio
si trovano sul retro del coperchio della scatola
portafusibili del cruscotto.
Per accedervi:
F

s

ganciare il coperchio, tirandolo dal lato,
F

r

imuovere completamente il coperchio,
F

st

accare la pinzetta.
Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario
conoscere la causa della panne e porvi
rimedio.
F
I
ndividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono Bruciato
F

U

tilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile difettoso con
un fusibile dello stesso amperaggio.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla parte superiore e le tabelle di seguito
riportate.

217
DS3_it_Chap08_info-pratiques_ed01-2015

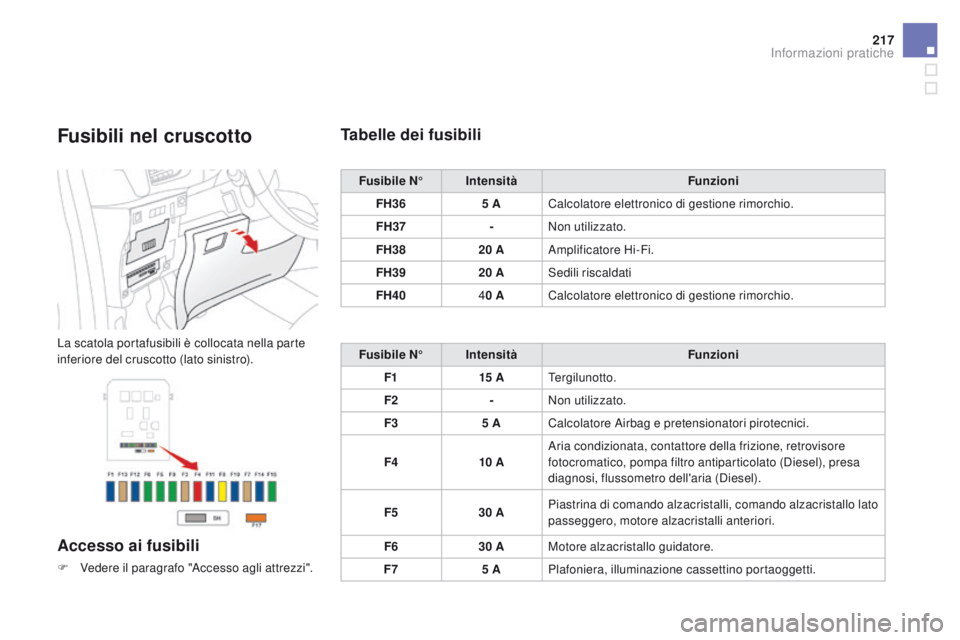

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "Accesso agli attrezzi".
Tabelle dei fusibili
Fusibile N°Intensità Funzioni
FH36 5 ACalcolatore elettronico di gestione rimorchio.
FH37 -Non utilizzato.
FH38 20 AAmplificatore Hi-Fi.
FH39 20 ASedili riscaldati
FH40 40 A Calcolatore elettronico di gestione rimorchio.
Fusibile N° Intensità Funzioni
F1 15 ATe r g i l u n o t t o .
F2 -Non utilizzato.
F3 5 ACalcolatore Airbag e pretensionatori pirotecnici.
F4 10 AAria condizionata, contattore della frizione, retrovisore
fotocromatico, pompa filtro antiparticolato (Diesel), presa
diagnosi, flussometro dell'aria (Diesel).
F5 30 APiastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6 30 AMotore alzacristallo guidatore.
F7 5 APlafoniera, illuminazione cassettino portaoggetti.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

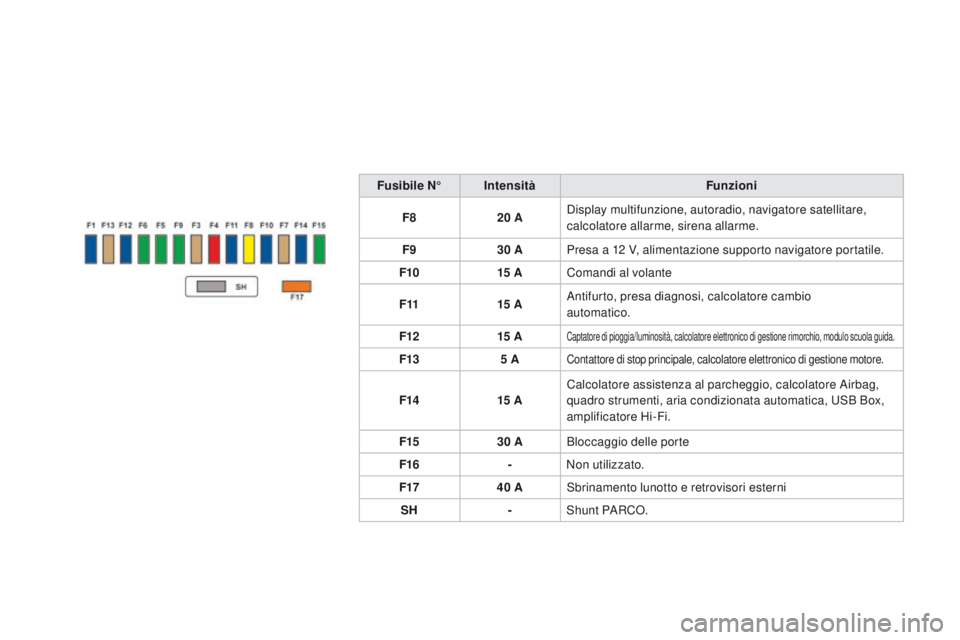

Fusibile N°Intensità Funzioni
F8 20 ADisplay multifunzione, autoradio, navigatore satellitare,
calcolatore allarme, sirena allarme.
F9 30 APresa a 12 V, alimentazione supporto navigatore portatile.
F10 15 AComandi al volante
F11 15 AAntifurto, presa diagnosi, calcolatore cambio
automatico.
F12 15 A
Captatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio, modulo scuola guida.
F13 5 AContattore di stop principale, calcolatore elettronico di gestione motore.
F1415 ACalcolatore assistenza al parcheggio, calcolatore Airbag,
quadro strumenti, aria condizionata automatica, USB Box,
amplificatore Hi-Fi.
F15 30 ABloccaggio delle porte
F16 -Non utilizzato.
F17 40 ASbrinamento lunotto e retrovisori esterni
SH -Shunt PARCO.

219
DS3_it_Chap08_info-pratiques_ed01-2015

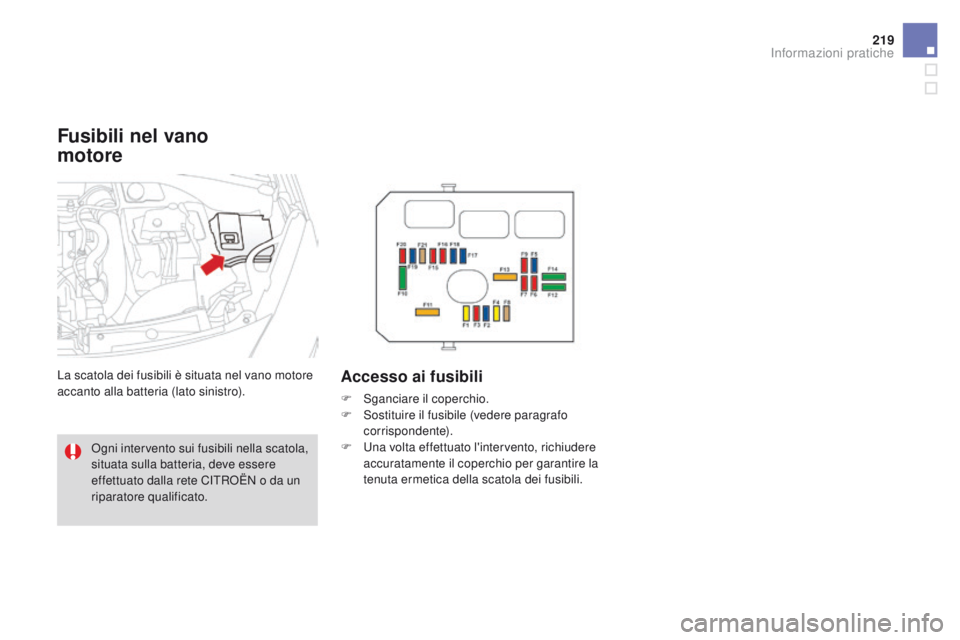

Fusibili nel vano
motore
La scatola dei fusibili è situata nel vano motore
accanto alla batteria (lato sinistro).Accesso ai fusibili
F Sganciare il coperchio.
F
S ostituire il fusibile (vedere paragrafo
corrispondente).
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola dei fusibili.
Ogni intervento sui fusibili nella scatola,
situata sulla batteria, deve essere
effettuato dalla rete CITROËN o da un
riparatore qualificato.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

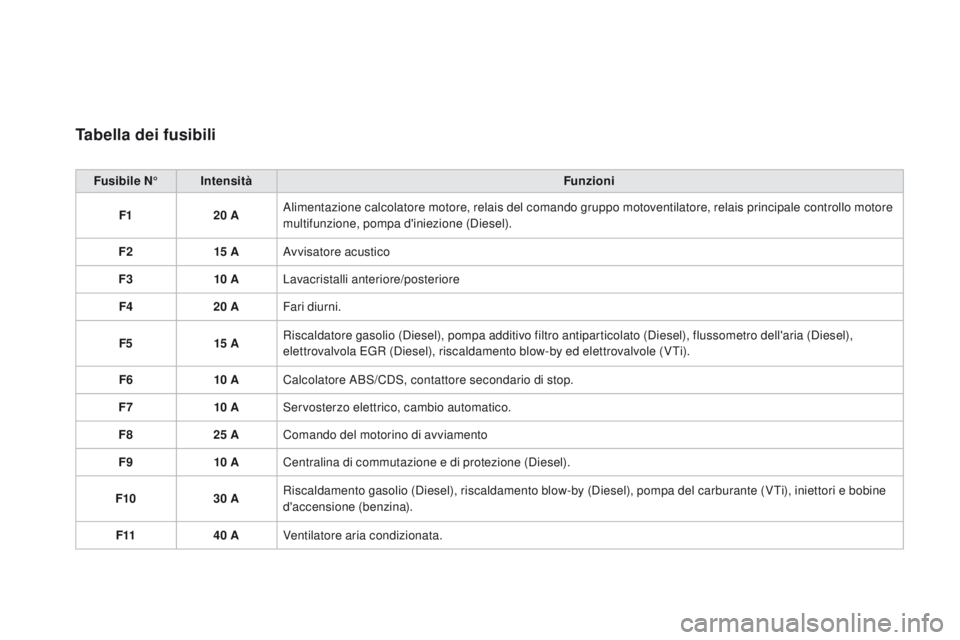

Tabella dei fusibili
Fusibile N°Intensità Funzioni
F1 20 AAlimentazione calcolatore motore, relais del comando gruppo motoventilatore, relais principale controllo motore
multifunzione, pompa d'iniezione (Diesel).
F2 15 AAvvisatore acustico
F3 10 ALavacristalli anteriore/posteriore
F4 20 AFari diurni.
F5 15 ARiscaldatore gasolio (Diesel), pompa additivo filtro antiparticolato (Diesel), flussometro dell'aria (Diesel),
elettrovalvola EGR (Diesel), riscaldamento blow-by ed elettrovalvole (VTi).
F6 10 ACalcolatore ABS/CDS, contattore secondario di stop.
F7 10 AServosterzo elettrico, cambio automatico.
F8 25 AComando del motorino di avviamento
F9 10 ACentralina di commutazione e di protezione (Diesel).
F10 30 ARiscaldamento gasolio (Diesel), riscaldamento blow-by (Diesel), pompa del carburante (VTi), iniettori e bobine
d'accensione (benzina).
F11 40 AVentilatore aria condizionata.

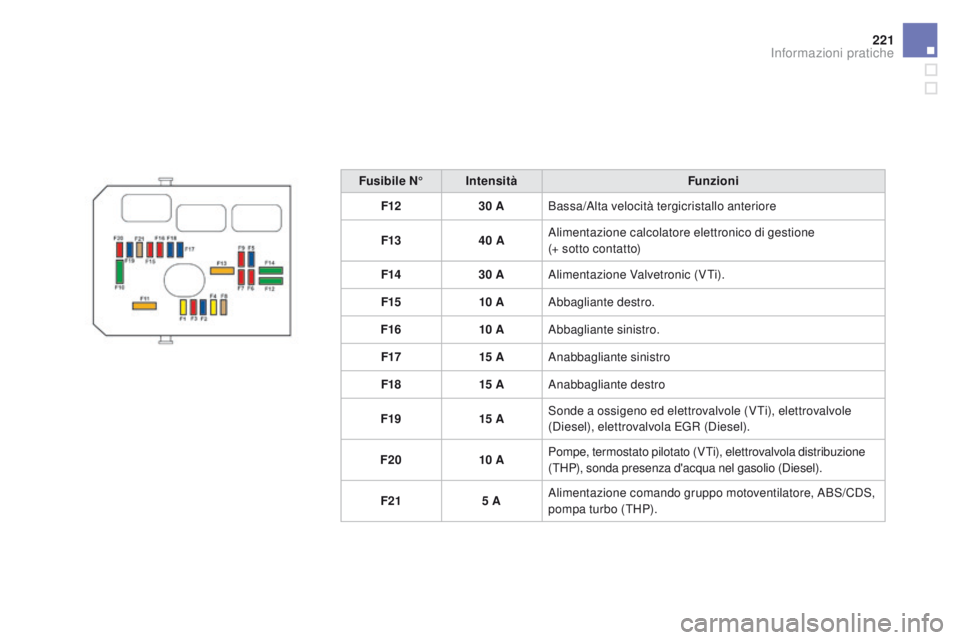

221
DS3_it_Chap08_info-pratiques_ed01-2015
Fusibile N°Intensità Funzioni
F12 30 ABassa/Alta velocità tergicristallo anteriore
F13 40 AAlimentazione calcolatore elettronico di gestione
(+ s ot to c o nt at to)
F14 30 AAlimentazione Valvetronic (VTi).
F15 10 AAbbagliante destro.
F16 10 AAbbagliante sinistro.
F17 15 AAnabbagliante sinistro
F18 15 AAnabbagliante destro
F19 15 ASonde a ossigeno ed elettrovalvole (VTi), elettrovalvole
(Diesel), elettrovalvola EGR (Diesel).
F20 10 APompe, termostato pilotato (VTi), elettrovalvola distribuzione
(THP), sonda presenza d'acqua nel gasolio (Diesel).
F21 5 AAlimentazione comando gruppo motoventilatore, ABS/CDS,
pompa turbo (THP).
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

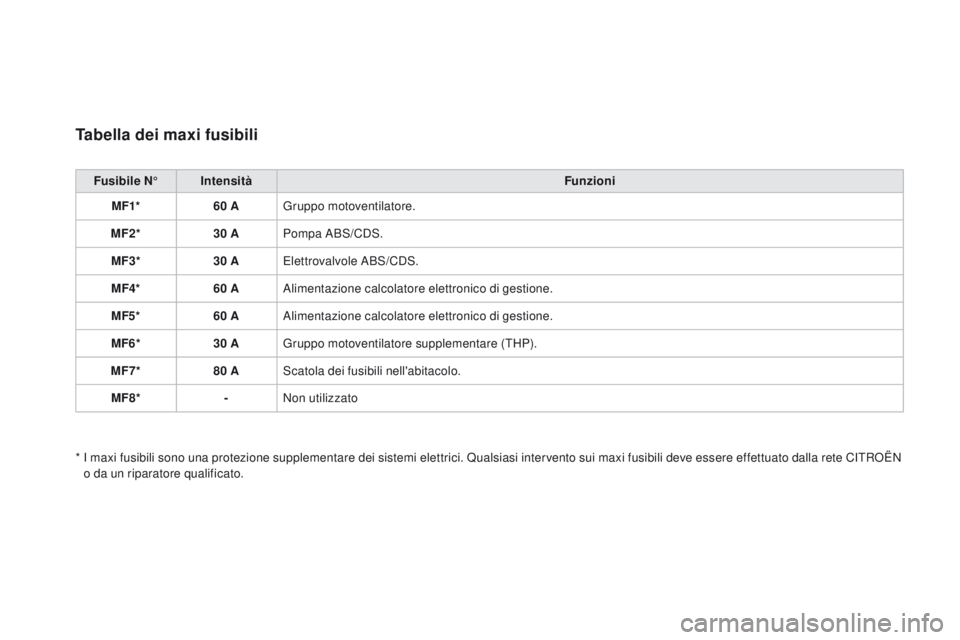

Tabella dei maxi fusibili
Fusibile N°Intensità Funzioni
MF1* 60 AGruppo motoventilatore.
MF2* 30 APompa ABS/CDS.
MF3* 30 AElettrovalvole ABS/CDS.
MF4* 60 AAlimentazione calcolatore elettronico di gestione.
MF5* 60 AAlimentazione calcolatore elettronico di gestione.
MF6* 30 AGruppo motoventilatore supplementare (THP).
MF7* 80 AScatola dei fusibili nell'abitacolo.
MF8* -Non utilizzato
*

I m
axi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve essere effettuato dalla rete CITROËN
o da un riparatore qualificato.
