2016 CITROEN DS3 Kezelési útmutató (in Hungarian)

191
DS3_hu_Chap08_info-pratiques_ed01-2015
Az SCR környezetvédelmi rendszer meghibásodása esetén
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése. Ha bebizonyosodik, hogy az SCR környezetvédelmi rendszer meghibásodott, 1100 km megtételét követően a motor indításgátló berendezése
automatikusan működésbe lép. Amint lehet, ellenőriztesse a rendszert a CITROËN hálózatban vagy egy szakszervizben.
Meghibásodás érzékelése esetén Az engedélyezett közlekedési szakaszban
(1100 km és 0 km között)
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében - kigyulladnak az UREA,
a SERVICE és a motor-öndiagnosztikai
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik. Amennyiben az SCR rendszer hibája
megerősítésre kerül (50 km-en át folyamatos
hibajelzés), hangjelzés és egy üzenet
kíséretében kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Az üzenet
(pl.: „Környezetvédelmi hiba: indítás letiltva
ekkor: 300 km”) a még megtehető távolságot
jelzi kilométerben vagy mér földben.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor
ismételten életbe lép.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet. Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását.
Minden gyújtásráadáskor - hangjelzés és a
„Környezetvédelmi hiba: indítás letiltva” üzenet
kíséretében - kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Indítás letiltva
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Gyakorlati tudnivalók

DS3_hu_Chap08_info-pratiques_ed01-2015
Az AdBlue® adalék megfagyása
Az AdBlue® adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® adalékot másik
tárolóedénybe, mert elveszítheti tisztaságát.
Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue®-adagolót.
Az AdBlue
®-tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszerviz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja
a figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.
Az AdBlue® adalék feltöltése
A használatra vonatkozó óvintézkedések
Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue® adalékot használjon.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89

literes (1/2 gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető be.
Az AdBlue
® adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha
a szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue
® adalék kb. -11 °C-nál
alacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.

193
DS3_hu_Chap08_info-pratiques_ed01-2015
ne tárolja az AdBlue®-flakonokat a
gépjárműben.
Az AdBlue
® adalék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
il

yen körülmények között az adalék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Tárolási javaslatok
Mielőtt a feltöltést megkezdené, ügyeljen arra,
hogy a gépjármű sík, vízszintes talajon álljon.
Téli időjárás esetén győződjön meg arról, hogy
a hőmérséklet magasabb -11 °C-nál. Ellenkező
esetben a befagyott AdBlue
® adalékot nem
lehet áttölteni a tartályba. Állítsa a gépjárművet
néhány órára melegebb helyiségbe, és ezt
követően végezze el a feltöltést.

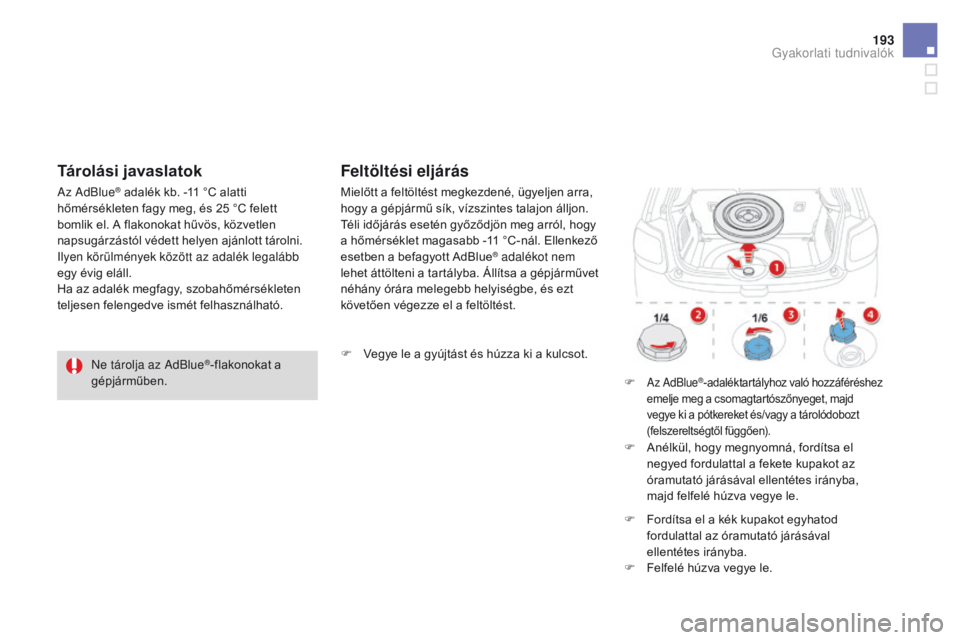

Feltöltési eljárás
F Vegye le a gyújtást és húzza ki a kulcsot.
F
Az AdBlue®-adaléktartályhoz való hozzáféréshez
emelje meg a csomagtartószőnyeget, majd
vegye ki a pótkereket és/vagy a tárolódobozt
(felszereltségtől függően).
F Anélkül, hogy megnyomná, fordítsa el negyed fordulattal a fekete kupakot az
óramutató járásával ellentétes irányba,
majd felfelé húzva vegye le.
F

F
ordítsa el a kék kupakot egyhatod
fordulattal az óramutató járásával
ellentétes irányba.
F

F
elfelé húzva vegye le.
Gyakorlati tudnivalók

DS3_hu_Chap08_info-pratiques_ed01-2015
Fontos: ha a gépjármű AdBlue®-
tartálya teljesen kiürült (amit
figyelmeztető üzenetek és a motor
letiltása jelez), legalább 3,8 liter
adalékot kell a tartályba tölteni (azaz
két 1,89 literes flakon tartalmát). Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
nedves ronggyal.
Ha az adalék kikristályosodott, távolítsa
el melegvizes szivaccsal.
Fontos:
az adalékanyag teljes kifogyását
követő feltöltéskor (melyre a „Töltse fel a
környezetvédelmi adalékot: indítás letiltva”
üzenet figyelmeztette) a gyújtás ráadása
előtt feltétlen várjon kb. 5 percet. Közben
ne nyissa ki a vezetőoldali ajtót, ne
reteszelje a gépjárművet, és ne tegye a
kulcsot a gyújtáskapcsolóba.
A megadott idő elteltével adja rá a gyújtást,
majd 10 másodperc múlva indítsa be a
motort.
F Készítse elő az AdBlue® adalékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen
a használati útmutatót a címkén, majd
töltse be a flakon tartalmát a gépjármű
AdBlue
®-tartályába.
ne d

obja az AdBlue
® adalékos flakont
a háztartási hulladékkal együtt a
szemétbe. Helyezze az erre szánt
gyűjtőtartályokba, vagy vigye vissza a
kereskedésbe.
F

H

a a flakon eltávolítása után túlfolyást
tapasztal, törölje le a töltőnyílás környékét
egy nedves ronggyal.
F

H

elyezze vissza a kék kupakot a tartály
nyílására, és fordítsa el egyhatod
fordulattal (ütközésig) az óramutató
járásával megegyező irányba.
F
H
elyezze vissza a fekete kupakot, és
anélkül, hogy megnyomná, fordítsa el
negyed fordulattal az óramutató járásával
megegyező irányba. Ügyeljen rá, hogy a
kupakon található jelzés pontosan a nyíláson
található jelzéssel szembe kerüljön.
F

H

elyezze vissza a csomagtartóba a
pótkereket és/vagy a tárolódobozt
(felszereltségtől függően).
F

T

egye a helyére a csomagtérszőnyeget, és
csukja le a csomagtér fedelet.

195
DS3_hu_Chap08_info-pratiques_ed01-2015
A sebességkorlátozásos matricát
a vezető által látható helyre kell
ragasztani az utastérben, így
emlékeztetni fogja arra, hogy az egyik
kerék csak ideiglenesen használható.
A készlet tartalma
1. 12 voltos kompresszor beépített nyomásmérővel
2.
T

ömítőanyag-flakon töltőcsővel
3.
S

ebességkorlátozásos matrica
Ideiglenes gumiabroncs-javító készlet
A kompresszorból és tömítőanyag-patronból
álló komplett rendszer a gumiabroncs
ideiglenes javítását teszi lehetővé, amíg a
legközelebbi műhelyig el nem jut.
A gumiabroncs futófelüleletén vagy peremén
keletkező és a gumiabroncs sérülését okozó
legtöbb lyuk javítására alkalmas.Hozzáférés a készlethez
A készlet a csomagtartó padlólemeze alatti
tárolóelemben található.
A sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort. Ne lépje túl a 80 km/h-s sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
Gyakorlati tudnivalók

DS3_hu_Chap08_info-pratiques_ed01-2015
F Vegye le a gyújtást.
F R agassza fel valahová a
sebességkorlátozásos matricát az
utastérben.
A javítás menete
A gumiabroncsba fúródott idegen testet
ne távolítsa el. F

H
ajtsa ki a kompresszor alatt található
csövet.
F
C
satlakoztassa a kompresszor csövét
a tömítőanyag-flakonra.
F
F
ordítsa fel a tömítőanyag-flakont,
és rögzítse az erre a célra kialakított
mélyedésbe a kompresszoron. F
T
ávolítsa el a javítandó gumiabroncs
szelepsapkáját, és tegye egy tiszta helyre.
F
C
satlakoztassa a tömítőanyag-flakon
csövét a javítandó gumiabroncs szelepére,
és húzza meg.

197
DS3_hu_Chap08_info-pratiques_ed01-2015
Ha öt-hét perc alatt nem sikerül
elérnie a megadott nyomásértéket,
a gumiabroncs nem javítható. Ilyen
esetben a gépjármű javítása érdekében
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
F

E

llenőrizze, hogy a kompresszor
kapcsolója „O” helyzetben legyen.
F

T

ekerje ki teljesen a kompresszor alatt
található elektromos vezetéket.
F

C

satlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12 voltos
csatlakozójára.
F

A

dja rá a gyújtást. F

K

apcsolja be a kompresszort a kapcsoló

„I”
helyzetbe állításával, és várja meg, amíg
a gumiabroncs nyomása eléri a 2,0 bar-t.
A kompresszor nyomás alatt befecskendezi
a tömítőanyagot a gumiabroncsba; a művelet
közben ne kösse le a csövet a szelepről
(beszennyezheti magát). Figyelem! A tömítőanyag lenyelve
mérgező (etilénglikolt, kolofánt stb.
tartalmaz), szembe kerülve pedig maró
hatású.
Gyermekektől elzárva tartandó.
A folyadék lejárati ideje a flakonon
olvasható.
Használat után ne dobja el a flakont,
hanem adja le a CITROËN hálózatban
vagy egy, a begyűjtésével foglalkozó
szervezetnél.
Ne felejtsen el új flakont vásárolni
a CITROËN hálózatban vagy egy
szakszervizben.
Gyakorlati tudnivalók

DS3_hu_Chap08_info-pratiques_ed01-2015
F Állítsa a kapcsolót „O” helyzetbe.
F K össe le a készletet.
F

A l
yuk tömítése érdekében alacsony
sebességgel (20 - 60 km/h) azonnal tegyen
meg kb. 5 kilométert.
F

Á
lljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és
a nyomásértéket.
Nyomásellenőrzés / alkalmi felfújás
A kompresszor tömítőanyag-befecskendezés
nélkül használható a gumiabroncsok
ellenőrzésére és alkalmi felfújására is.
F

T
ávolítsa el a szelepsapkát, és tegye egy
tiszta helyre.
F

T
ekerje ki a kompresszor alatt található
csövet.
F

C
savarja rá a csövet a szelepre és húzza
meg. F
E llenőrizze, hogy a kompresszor
kapcsolója „O” helyzetben legyen.
F

T
ekerje ki teljesen a kompresszor alatt
található elektromos vezetéket.
F

C
satlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12 voltos
csatlakozójára.
F

A
dja rá a gyújtást.
