2016 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

55
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015

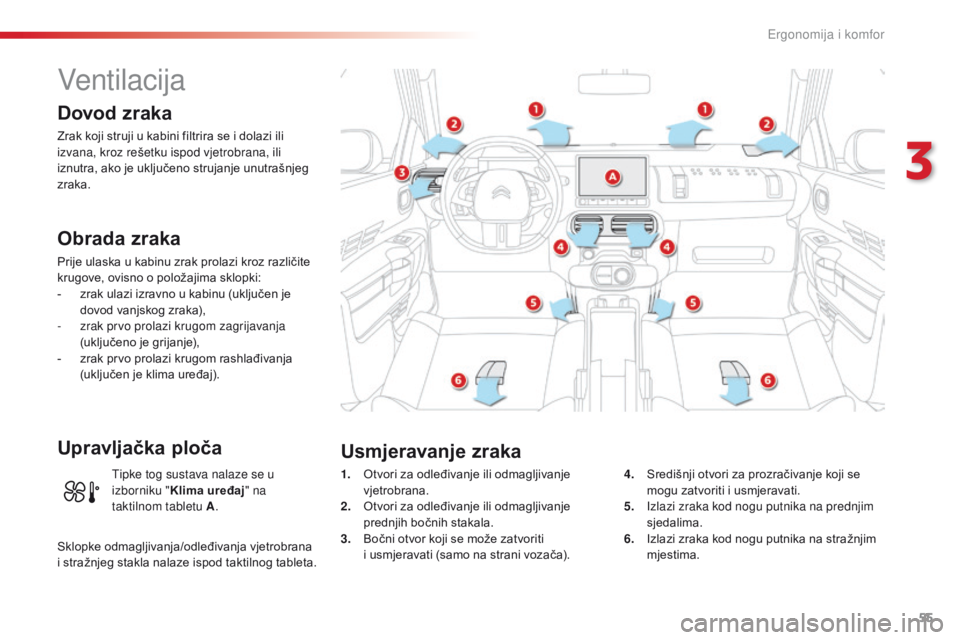

Ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi ili
izvana, kroz rešetku ispod vjetrobrana, ili
iznutra, ako je uključeno strujanje unutrašnjeg
zraka.
Obrada zraka
Prije ulaska u kabinu zrak prolazi kroz različite
krugove, ovisno o položajima sklopki:
-
z
rak ulazi izravno u kabinu (uključen je
dovod vanjskog zraka),
-

z
rak prvo prolazi krugom zagrijavanja
(uključeno je grijanje),
-

z
rak prvo prolazi krugom rashlađivanja
(uključen je klima uređaj).
Upravljačka ploča
1. Otvori za odleđivanje ili odmagljivanje vjetrobrana.
2.
O

tvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3.
B

očni otvor koji se može zatvoriti
i usmjeravati (samo na strani vozača). 4. S
redišnji otvori za prozračivanje koji se
mogu zatvoriti i usmjeravati.
5.
I

zlazi zraka kod nogu putnika na prednjim
sjedalima.
6.
I

zlazi zraka kod nogu putnika na stražnjim
mjestima.
Usmjeravanje zraka
Tipke tog sustava nalaze se u
izborniku " Klima uređaj " na
taktilnom tabletu A .
Sklopke odmagljivanja/odleđivanja vjetrobrana
i stražnjeg stakla nalaze ispod taktilnog tableta.
3
Ergonomija i komfor

56
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i
održavanja:
F
R
adi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore
za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u
prtljažniku.
F

N
e prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se u
regulaciji sustava automatskog klima uređaja.
F

K
lima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga
održavali u besprijekornom radnom stanju.
F

V
odite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške.
P

reporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnom aditivu,
on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manje
alergijskih reakcija, neugodnih mirisa, masnih naslaga).
F

Z
a ispravan rad klima uređaja, preporučuju se redovite provjere prema preporukama u
servisnoj i garancijskoj knjižici.
F

A
ko sustav prestane rashlađivati, isključite ga i obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Savjeti za ventilaciju i klima uređaj
Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,
tako da nema opasnosti za ozonski
omotač.
Zbog kondenzacije koja nastaje u radu
klima uređaja, iz zaustavljenog vozila
može istjecati nešto vode.
Kad vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni
kapacitet vozila.
Stop & Start
Sustavi grijanja i klima uređaja rade
samo uz pokrenut motor. Ako želite
održavati željeni toplinski komfor u
kabini, možete privremeno isključiti
funkciju Stop & Start (vidi odgovarajuću
to č k u).
Ergonomija i komfor

57
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015

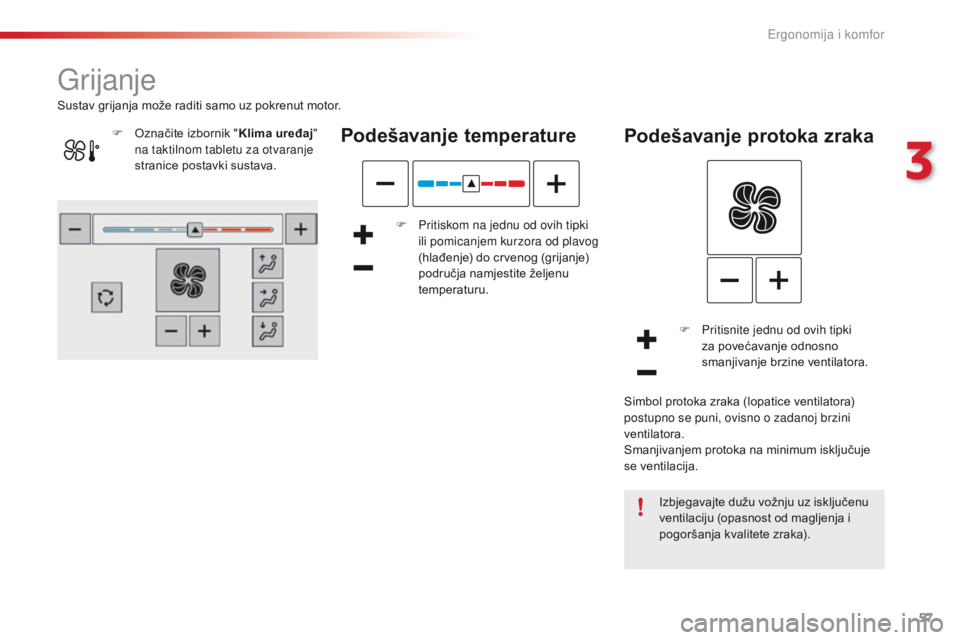

Grijanje
Podešavanje temperature
F Pritiskom na jednu od ovih tipki ili pomicanjem kurzora od plavog
(hlađenje) do crvenog (grijanje)
područja namjestite željenu
temperaturu.
Podešavanje protoka zraka
F Pritisnite jednu od ovih tipki za povećavanje odnosno
smanjivanje brzine ventilatora.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Sustav grijanja može raditi samo uz pokrenut motor.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni, ovisno o zadanoj brzini
ventilatora.
Smanjivanjem protoka na minimum isključuje
se ventilacija.
F

O

značite izbornik "
Klima uređaj"
na taktilnom tabletu za otvaranje
stranice postavki sustava.
3
Ergonomija i komfor

58
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015

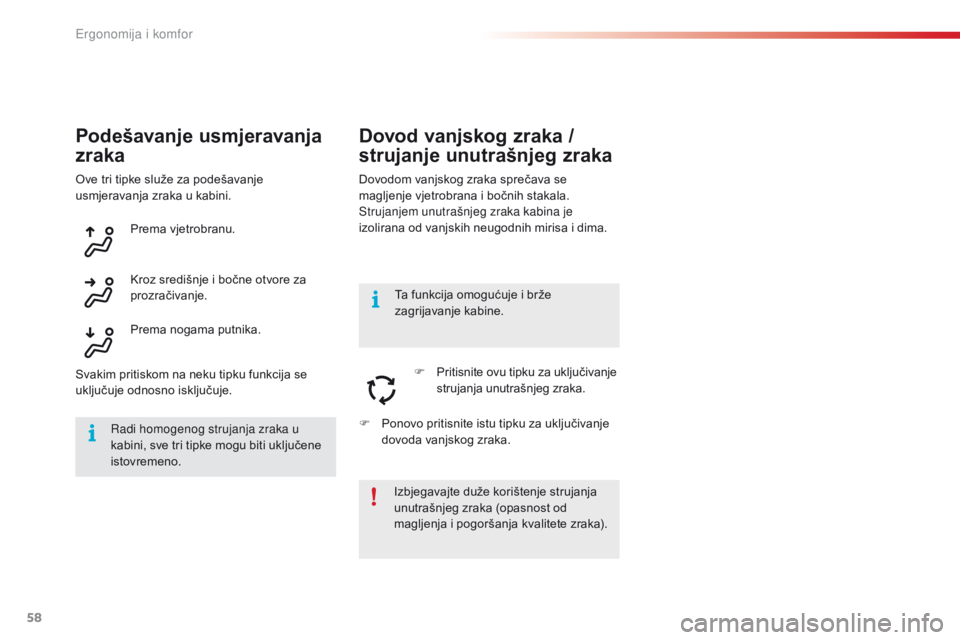

Podešavanje usmjeravanja
zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
Prema vjetrobranu.
Kroz središnje i bočne otvore za
prozračivanje.
Prema nogama putnika.
Svakim pritiskom na neku tipku funkcija se
uključuje odnosno isključuje.
Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
F Pritisnite ovu tipku za uključivanje strujanja unutrašnjeg zraka.
F

P

onovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka. Ta funkcija omogućuje i brže
zagrijavanje kabine.
Izbjegavajte duže korištenje strujanja
unutrašnjeg zraka (opasnost od
magljenja i pogoršanja kvalitete zraka).
Ove tri tipke služe za podešavanje
usmjeravanja zraka u kabini.
Radi homogenog strujanja zraka u
kabini, sve tri tipke mogu biti uključene
istovremeno.
Ergonomija i komfor

59
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015

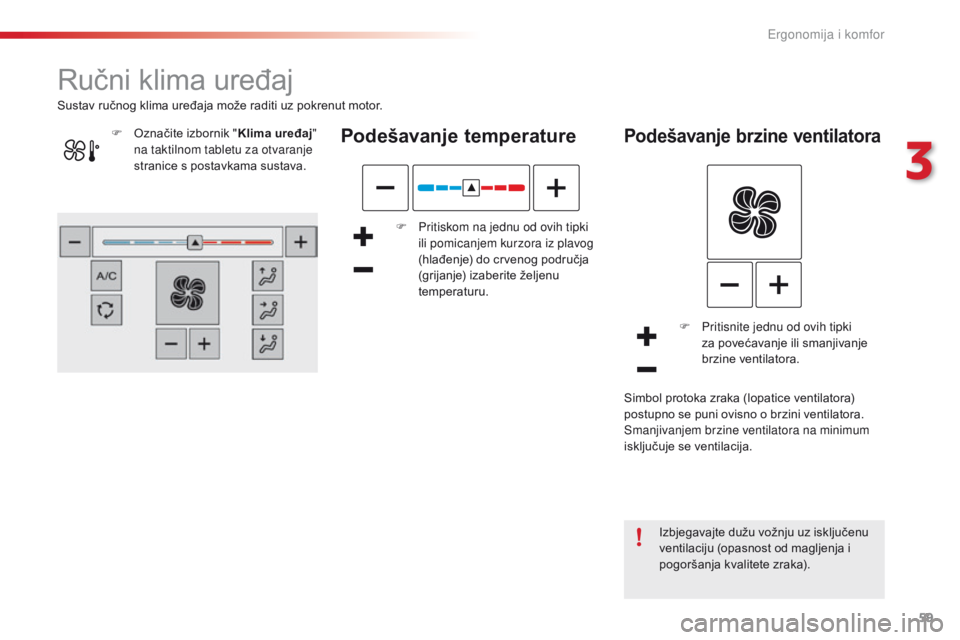

Ručni klima uređaj
Podešavanje temperature
F Pritiskom na jednu od ovih tipki ili pomicanjem kurzora iz plavog
(hlađenje) do crvenog područja
(grijanje) izaberite željenu
temperaturu.
Sustav ručnog klima uređaja može raditi uz pokrenut motor.
Podešavanje brzine ventilatora
F Pritisnite jednu od ovih tipki
za povećavanje ili smanjivanje
brzine ventilatora.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni ovisno o brzini ventilatora.
Smanjivanjem brzine ventilatora na minimum
isključuje se ventilacija.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
F

O

značite izbornik "
Klima uređaj"
na taktilnom tabletu za otvaranje
stranice s postavkama sustava.
3
Ergonomija i komfor

60
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015

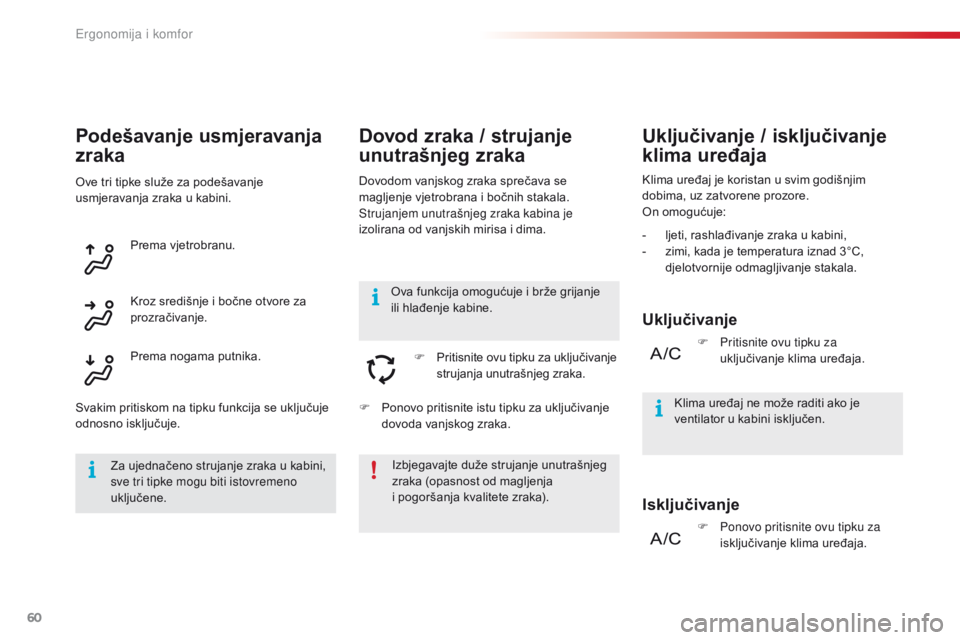

Dovod zraka / strujanje
unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih mirisa i dima.F

P
ritisnite ovu tipku za uključivanje
strujanja unutrašnjeg zraka. Klima uređaj je koristan u svim godišnjim
dobima, uz zatvorene prozore.
On omogućuje:
Uključivanje / isključivanje
klima uređaja
Uključivanje
Isključivanje
Klima uređaj ne može raditi ako je
ventilator u kabini isključen.
F

P
ritisnite ovu tipku za
uključivanje klima uređaja.
Izbjegavajte duže strujanje unutrašnjeg
zraka (opasnost od magljenja
i pogoršanja kvalitete zraka).
Ova funkcija omogućuje i brže grijanje
ili hlađenje kabine.
-

l

jeti, rashlađivanje zraka u kabini,
-

z

imi, kada je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
F
P
onovo pritisnite ovu tipku za
isključivanje klima uređaja.
Podešavanje usmjeravanja
zraka
Ove tri tipke služe za podešavanje
usmjeravanja zraka u kabini.
Prema vjetrobranu.
Svakim pritiskom na tipku funkcija se uključuje
odnosno isključuje. Prema nogama putnika. Kroz središnje i bočne otvore za
prozračivanje.
F

P
onovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka.
Za ujednačeno strujanje zraka u kabini,
sve tri tipke mogu biti istovremeno
uključene.
Ergonomija i komfor

61
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015

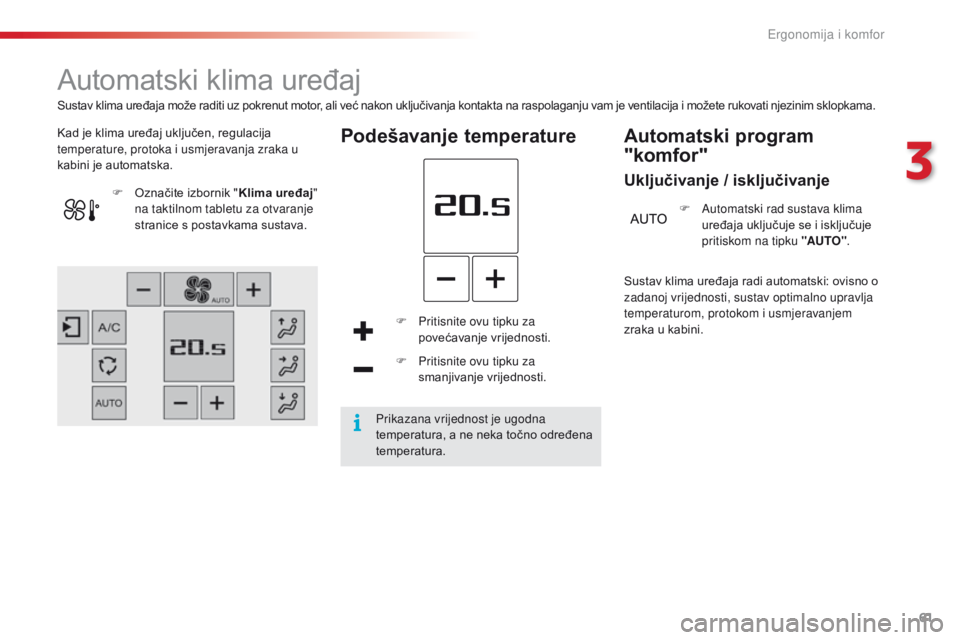

Automatski klima uređaj
Kad je klima uređaj uključen, regulacija
temperature, protoka i usmjeravanja zraka u
kabini je automatska.Podešavanje temperature
F Pritisnite ovu tipku za povećavanje vrijednosti.
F

P
ritisnite ovu tipku za
smanjivanje vrijednosti.
F

O

značite izbornik "
Klima uređaj"
na taktilnom tabletu za otvaranje
stranice s postavkama sustava.
Sustav klima uređaja radi automatski: ovisno o
zadanoj vrijednosti, sustav optimalno upravlja
temperaturom, protokom i usmjeravanjem
zraka u kabini.F

A
utomatski rad sustava klima
uređaja uključuje se i isključuje
pritiskom na tipku "AUTO" .
Automatski program
"komfor"
Uključivanje / isključivanje
Sustav klima uređaja može raditi uz pokrenut motor, ali već nakon uključivanja kontakta na raspolaganju vam je ventilacija i možete rukovati njezinim sklopkama.
Prikazana vrijednost je ugodna
temperatura, a ne neka točno određena
temperatura.
3
Ergonomija i komfor

62
C4-cactus_hr_Chap03_Ergonomie-et-confort_ed01-2015
Po hladnom vremenu i dok je motor
hladan, ventilator će postupno postizati
optimalnu brzinu, kako u kabinu ne bi
ušla prevelika količina hladnog zraka.
Nakon ulaska u vozilo, ako je
temperatura u kabini znatno niža ili
viša od zadane ugodne vrijednosti, nije
potrebno mijenjati prikazanu vrijednost
kako biste brže postigli željenu
temperaturu. Sustav će se automatski
koristiti svim svojim mogućnostima kako
bi nadoknadio razliku u temperaturi.
Način rada može se birati samo u
programu

AUTO. Međutim, nakon isključivanja
programa AUTO, posljednji izabrani način rada
ostaje uključen.
Promjenom načina rada program AUTO se ne
uključuje, ako je isključen. Za promjenu načina rada, pritisnite tipku
željenog načina rada:
"Soft ": prednost se daje blagom
strujanju zraka i tihom radu, uz
ograničavanje protoka zraka.
" Normal ": najbolji kompromis između
toplinskog komfora i tihog rada
(osnovni način rada).
" Fast ": prednost se daje snažnom i
djelotvornom strujanju zraka.

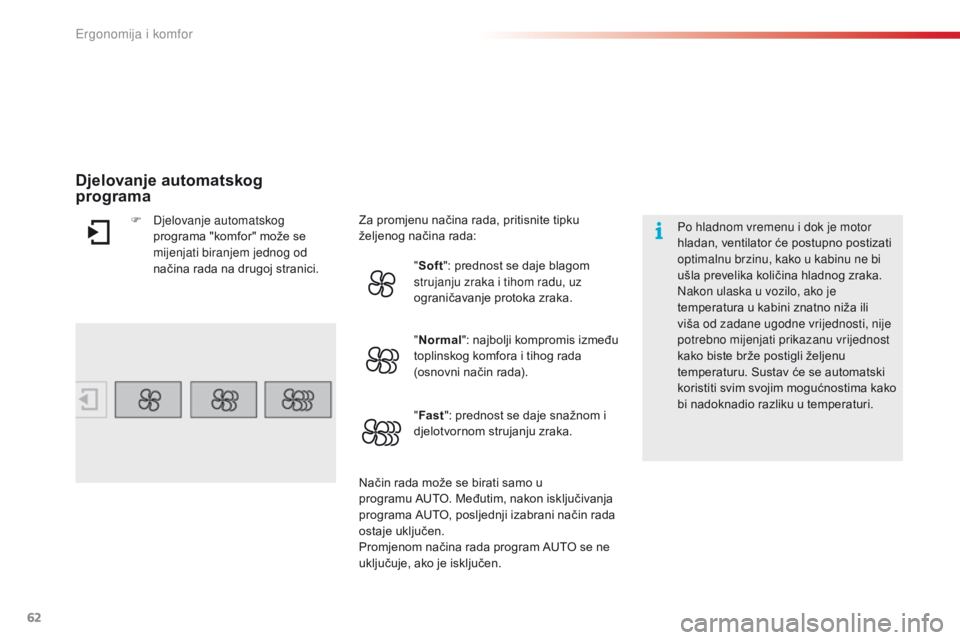

Djelovanje automatskog
programa
F Djelovanje automatskog programa "komfor" može se
mijenjati biranjem jednog od
načina rada na drugoj stranici.
Ergonomija i komfor
