2016 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

87
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2015
Ne prekrivajte davač kiše koji se s
davačem vanjskog svjetla nalazi u
sredini vjetrobrana, iza unutrašnjeg
retrovizora.
Prilikom pranja vozila u automatskoj
praonici, isključite automatski rad
brisača.
Zimi pričekajte da se vjetrobran
potpuno odledi prije uključivanja
automatskog rada brisača.
Neispravnost u radu
U slučaju neispravnosti automatskog rada,
brisači će raditi isprekidano.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Brisač vjetrobrana može raditi automatski, bez
naloga vozača, kad sustav utvrdi da pada kiša
(davač je smješten iza unutrašnjeg retrovizora),
a brzina brisanja prilagođava se jačini oborina.
Uključivanje Isključivanje
Nakon svakog prekida kontakta duljeg
od jedne minute funkciju automatskog
rada brisača treba ponovo uključiti,
pritiskom na sklopku prema dolje.
Funkcija se uključuje kratkim
pritiskom na sklopku prema dolje.
Uvažavanje zahtjeva potvrđuje se
jednim ciklusom brisanja.
Na ploči s instrumentima pali se ova
žaruljica i prikazuje se poruka. Funkcija se isključuje ponovnim
kratkim pritiskom na sklopku prema
dolje ili postavljanjem sklopke u neki
drugi položaj (Int, 1
ili 2).

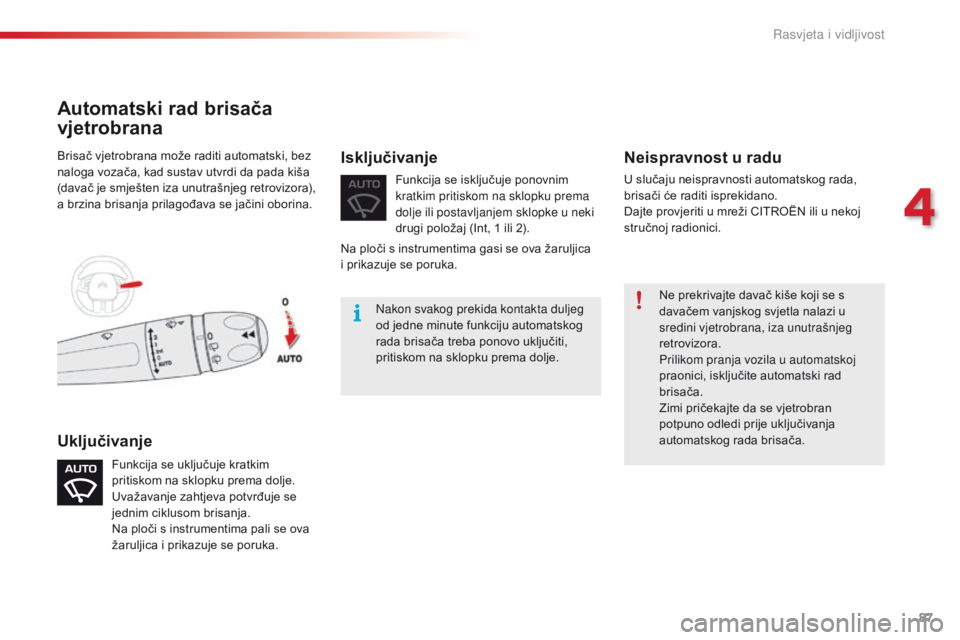

Automatski rad brisača
vjetrobrana
Na ploči s instrumentima gasi se ova žaruljica
i prikazuje se poruka.
4
Rasvjeta i vidljivost

88
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2015

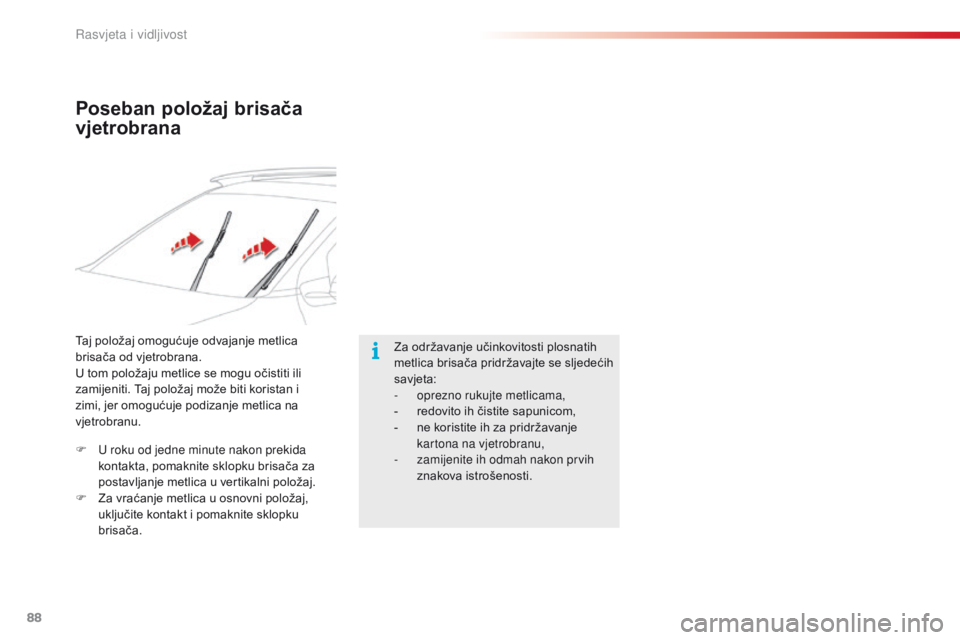

Poseban položaj brisača
vjetrobrana
Za održavanje učinkovitosti plosnatih
metlica brisača pridržavajte se sljedećih
savjeta:
-
o
prezno rukujte metlicama,
-

r
edovito ih čistite sapunicom,
-

n
e koristite ih za pridržavanje
kartona na vjetrobranu,
-

z
amijenite ih odmah nakon prvih
znakova istrošenosti.
Taj položaj omogućuje odvajanje metlica
brisača od vjetrobrana.
U tom položaju metlice se mogu očistiti ili
zamijeniti. Taj položaj može biti koristan i
zimi, jer omogućuje podizanje metlica na
vjetrobranu.
F

U r

oku od jedne minute nakon prekida
kontakta, pomaknite sklopku brisača za
postavljanje metlica u vertikalni položaj.
F

Z

a vraćanje metlica u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača.
Rasvjeta i vidljivost

89
C4-cactus_hr_Chap05_securite_ed01-2015

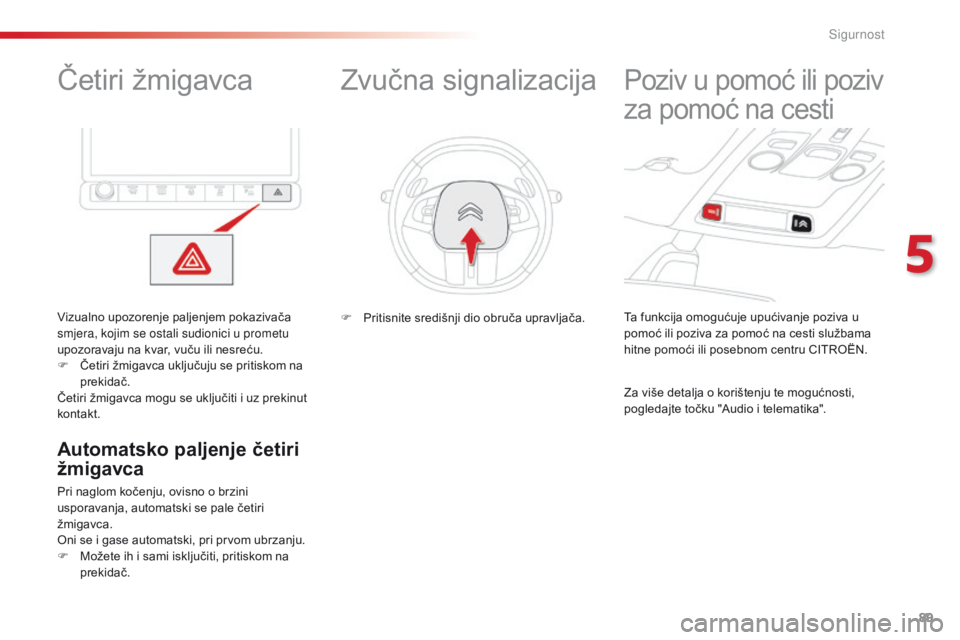

Četiri žmigavca
Vizualno upozorenje paljenjem pokazivača
smjera, kojim se ostali sudionici u prometu
upozoravaju na kvar, vuču ili nesreću.
F
Č
etiri žmigavca uključuju se pritiskom na
prekidač.
Četiri žmigavca mogu se uključiti i uz prekinut
kontakt.
Automatsko paljenje četiri
žmigavca
Pri naglom kočenju, ovisno o brzini
usporavanja, automatski se pale četiri
žmigavca.
Oni se i gase automatski, pri prvom ubrzanju.
F

M
ožete ih i sami isključiti, pritiskom na
prekidač. Ta funkcija omogućuje upućivanje poziva u
pomoć ili poziva za pomoć na cesti službama
hitne pomoći ili posebnom centru CITROËN.
Poziv u pomoć ili poziv
za pomoć na cesti
Za više detalja o korištenju te mogućnosti,
pogledajte točku "Audio i telematika".
Zvučna signalizacija
F Pritisnite središnji dio obruča upravljača.
5
Sigurnost

90
C4-cactus_hr_Chap05_securite_ed01-2015

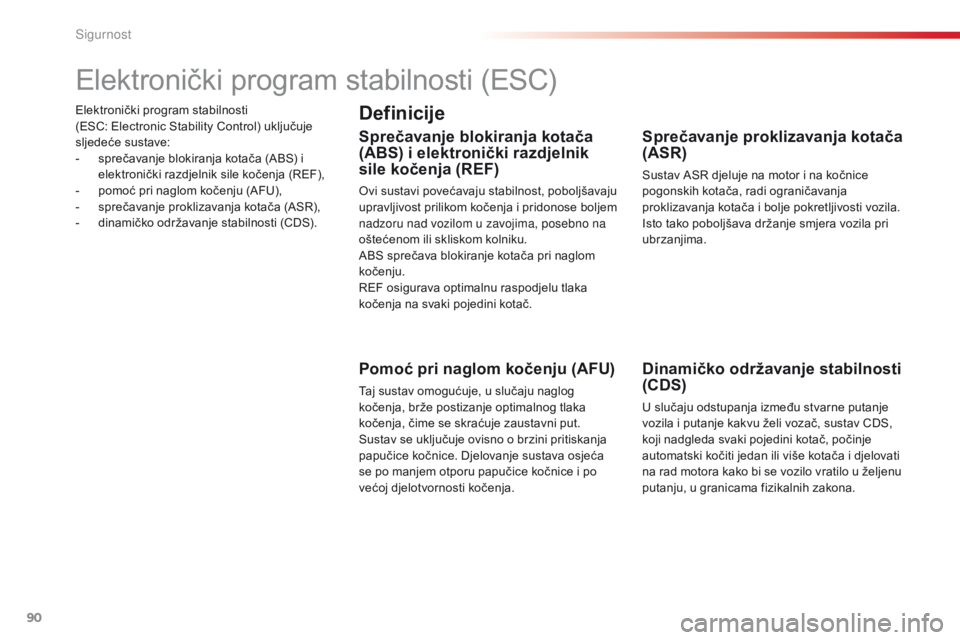

Elektronički program stabilnosti
(ESC: Electronic Stability Control) uključuje
sljedeće sustave:
-
s
prečavanje blokiranja kotača (ABS) i
elektronički razdjelnik sile kočenja (REF),
-

p
omoć pri naglom kočenju (AFU),
-

s
prečavanje proklizavanja kotača (ASR),
-

d
inamičko održavanje stabilnosti (CDS).
Elektronički program stabilnosti (ESC)
Definicije
Sprečavanje blokiranja kotača
(ABS) i elektronički razdjelnik
sile kočenja (REF)
Ovi sustavi povećavaju stabilnost, poboljšavaju
upravljivost prilikom kočenja i pridonose boljem
nadzoru nad vozilom u zavojima, posebno na
oštećenom ili skliskom kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju.
REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač.
Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća
se po manjem otporu papučice kočnice i po
većoj djelotvornosti kočenja.
Sprečavanje proklizavanja kotača
(ASR)
Sustav ASR djeluje na motor i na kočnice
pogonskih kotača, radi ograničavanja
proklizavanja kotača i bolje pokretljivosti vozila.
Isto tako poboljšava držanje smjera vozila pri
ubrzanjima.
Dinamičko održavanje stabilnosti
(CDS)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav CDS,
koji nadgleda svaki pojedini kotač, počinje
automatski kočiti jedan ili više kotača i djelovati
na rad motora kako bi se vozilo vratilo u željenu
putanju, u granicama fizikalnih zakona.
Sigurnost

91
C4-cactus_hr_Chap05_securite_ed01-2015
Paljenje ove žaruljice, uz paljenje
žaruljice STOP, zvučni signal i
poruku, upozorava na neispravnost
elektroničkog razdjelnika kočenja
(REF) koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.
Rad sustava
Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava ABS koja može
imati za posljedicu gubitak nadzora
nad vozilom prilikom kočenja.
Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)U slučaju zamjene kotača (guma i
naplataka), provjerite da su novi kotači
homologirani za vaše vozilo.
Normalan rad sustava ABS može
se osjetiti laganim podrhtavanjem
papučice kočnice.
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak.
Obavezno zaustavite vozilo.
U oba slučaja, obratite se mreži CITROËN ili
nekoj stručnoj radionici.
5
Sigurnost

92
C4-cactus_hr_Chap05_securite_ed01-2015
Dinamičko održavanje stabilnosti
(CDS) i sprečavanje proklizavanja
kotača (ASR)Sustav CDS pruža veću sigurnost u
normalnoj vožnji, ali vozača ne smije
poticati na dodatne rizike ili prebrzu
vožnju.
Rad sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
CITROËN.
Nakon sudara, sustav dajte provjeriti
u mreži CITROËN ili u nekoj stručnoj
radionici.
Aktiviranje
Ovi sustavi automatski postaju aktivni pri
svakom pokretanju vozila.
Čim otkriju neki problem s prianjanjem kotača
ili s održavanjem putanje vozila, ti sustavi
djeluju na rad motora i na kočnice.
Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu…), možda će biti
potrebno isključiti sustav CDS kako bi kotači
mogli proklizavati i prianjati o podlogu.
Djelovanje sustava dojavljuje se
bljeskanjem ove žaruljice na ploči
s

instrumentima.
Neispravnost u radu
Međutim, preporučuje se da sustav što prije
ponovo uključite. F

P
ritisnite tipku.
Pali se ova žaruljica, kao i žaruljica
na tipki: sustav CDS više ne djeluje
na rad motora.
Ponovno uključivanje
Sustav se automatski ponovo uključuje nakon
svakog uključivanja kontakta ili pri brzini većoj
od 50 km/h. F

S
ustav se može uključiti i ručno,
ponovnim pritiskom na tipku. Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Sigurnost

93
C4-cactus_hr_Chap05_securite_ed01-2015
Sigurnosni pojasi
Prednji sigurnosni pojasi
Prednji sigurnosni pojasi imaju pirotehničke
zatezače i graničnike djelovanja sila.
Taj sustav povećava sigurnost putnika na
prednjim sjedalima prilikom frontalnih i bočnih
sudara. Ovisno o jačini udarca, pirotehnički
zatezači trenutačno zatežu pojase i priljubljuju
ih uz tijela putnika.
Pojasi s pirotehničkim zatezačima aktivni su uz
uključen kontakt.
Graničnik djelovanja sila ublažava pritisak
pojasa na grudni koš putnika, čime se
povećava njegova zaštita.Zakopčavanje
F Povucite pojas i umetnite jezičac u kopču.
F P ovlačenjem pojasa provjerite da je dobro
zakopčan.
Otkopčavanje
F Pritisnite crvenu tipku na kopči.
F P ridržavajte pojas dok se namotava u
kalem.
Stražnji sigurnosni pojasi
Svako stražnje sjedalo opremljeno je
sigurnosnim pojasom s tri hvatišta.
5
Sigurnost

94
C4-cactus_hr_Chap05_securite_ed01-2015
Iznad oko 20 km/h, žaruljica odnosno
ž aruljice bljeskaju dvije minute i
oglašava se zvučni signal. Nakon
dvije minute, žaruljica odnosno
žaruljice ostaju upaljene tako dugo
dok vozač ili suvozač ne zakopča
svoj pojase.
Žaruljice nezakopčanih /
otkopčanih pojasa Žaruljice prednjih pojasa
Nakon uključivanja kontakta,
žaruljica 1
pali se na ploči s
instrumentima, a žaruljica ( 2
i 3)
svijetli crvenom bojom na ekranu
žaruljica pojasa i prednjeg zračnog
jastuka suvozača, ako je pojas
vozača i/ili suvozača nezakopčan ili
ako je otkopčan.
1.
Ž

aruljica nezakopčanih / otkopčanih
prednjih pojasa na ploči s instrumentima.
2.
Ž

aruljica prednjeg lijevog pojasa.
3.
Ž

aruljica prednjeg desnog pojasa.
4.
Ž

aruljica stražnjeg desnog pojasa.
5.
Ž

aruljica stražnjeg središnjeg pojasa.
6.
Ž

aruljica stražnjeg lijevog pojasa.
Žaruljice stražnjih pojasa
Odgovarajuća žaruljica ( 4 do 6) pali
se u crvenoj boji na ekranu žaruljica
pojasa i prednjeg zračnog jastuka
suvozača, ako je otkopčan pojas
jednog ili više putnika na stražnjim
mjestima.
Sigurnost
