2016 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

191
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015
F Namjestite stopicu dizalice 2 na tlo i provjerite da je okomito na prednje
mjesto
A ili stražnje mjesto B , uz kotač koji
mijenjate. F
Dizalicu
2 podižite dok njezina glava ne dođe u kontakt s korištenim mjestom A ili B; potporna
površina A odnosno B na vozilu mora ući u središnji dio glave dizalice.
F

P
odižite vozilo do dovoljne visine za postavljanje rezervnog kotača (s neispuhanom gumom).
Provjerite da je dizalica na stabilnoj podlozi. Ako je podloga skliska ili rahla, dizalica bi se
mogla pomaknuti i utonuti. Opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod mjesta A ili B ispod vozila. Provjerite da je potporno
mjesto dobro centrirano na glavi dizalice. Ako nije, vozilo bi se moglo oštetiti, a dizalica bi
mogla utonuti. Opasnost od ozljeda!
8
8VOX

192
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

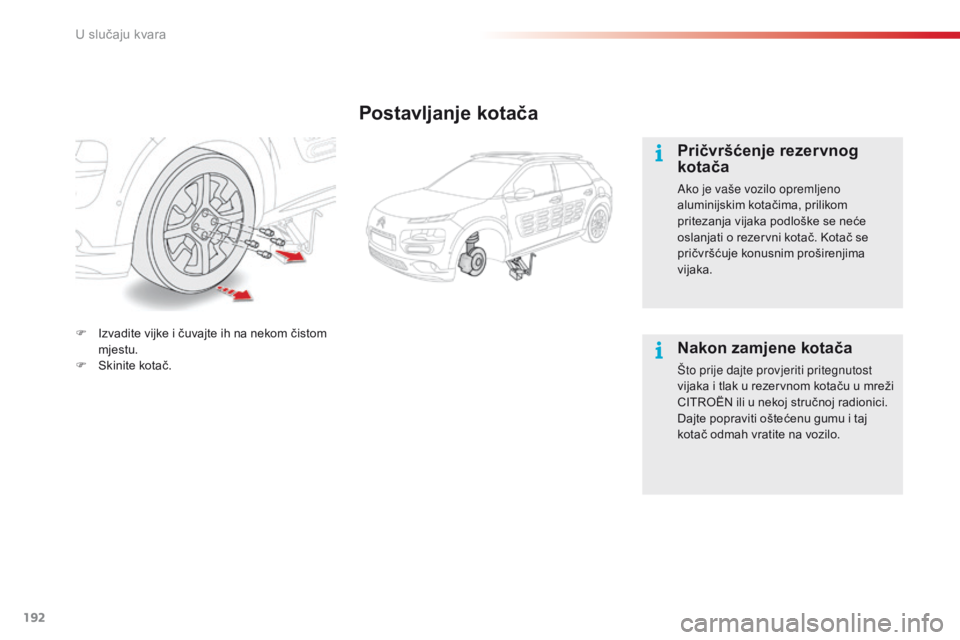

Postavljanje kotača
Pričvršćenje rezervnog
kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
pritezanja vijaka podloške se neće
oslanjati o rezervni kotač. Kotač se
pričvršćuje konusnim proširenjima
vijaka.
Nakon zamjene kotača
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u mreži
CITROËN ili u nekoj stručnoj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
F

I

zvadite vijke i čuvajte ih na nekom čistom
mjestu.
F
S
kinite kotač.
U slučaju kvara

193
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015
Redoslijed radnji
F Postavite kotač na glavčinu.
F R ukom do kraja zavrnite vijke.
F

P
ritegnite vijke samo ključem za skidanje
kotača 1. F
D o kraja spustite vozilo.
F Sk lopite dizalicu 2 i uklonite je.F
D o kraja zategnite vijke samo ključem za
skidanje kotača 1 .
F

N
a vijke postavite kapicu odnosno kapice
(ovisno o izvedbi).
8
U slučaju kvara

194
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

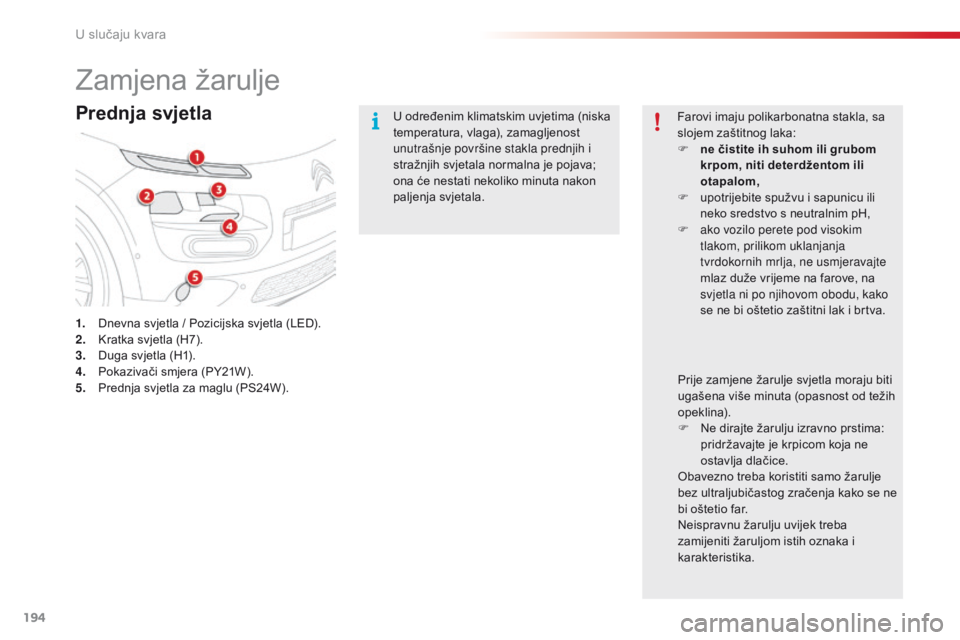

Zamjena žarulje
Prednja svjetla
1. Dnevna svjetla / Pozicijska svjetla (LED).
2. K ratka svjetla (H7).
3.
D

uga svjetla (H1).
4.
P

okazivači smjera (PY21W).
5.
P

rednja svjetla za maglu (PS24W). U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F
u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F
a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.
U slučaju kvara

195
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

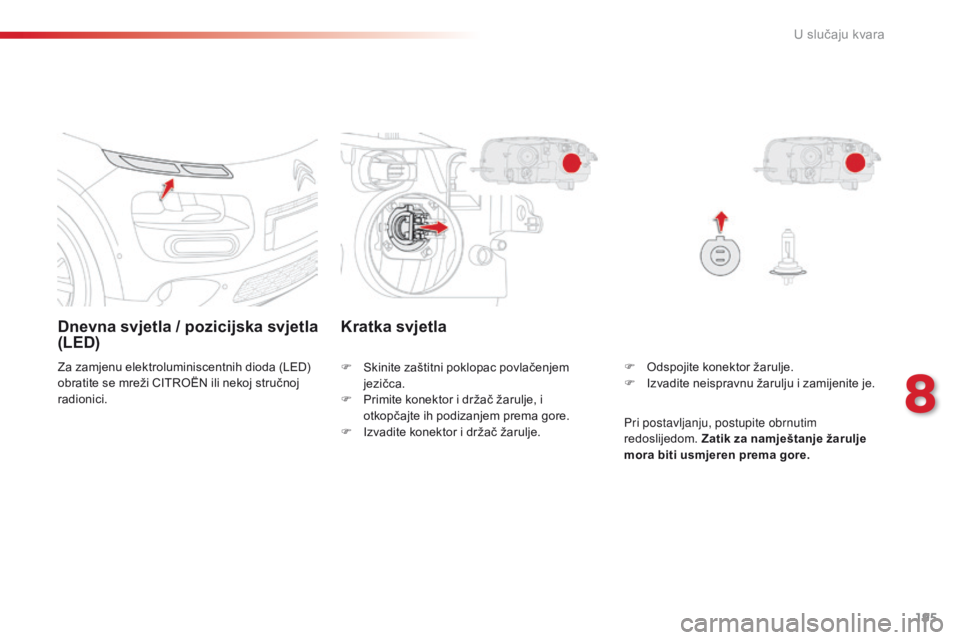

Dnevna svjetla / pozicijska svjetla
( LED)
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici. F
O dspojite konektor žarulje.
F

I
zvadite neispravnu žarulju i zamijenite je.
Kratka svjetla
F Skinite zaštitni poklopac povlačenjem jezičca.
F

P
rimite konektor i držač žarulje, i
otkopčajte ih podizanjem prema gore.
F

I
zvadite konektor i držač žarulje. Pri postavljanju, postupite obrnutim
redoslijedom.
Zatik za namještanje žarulje
mora biti usmjeren prema gore.
8
U slučaju kvara

196
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

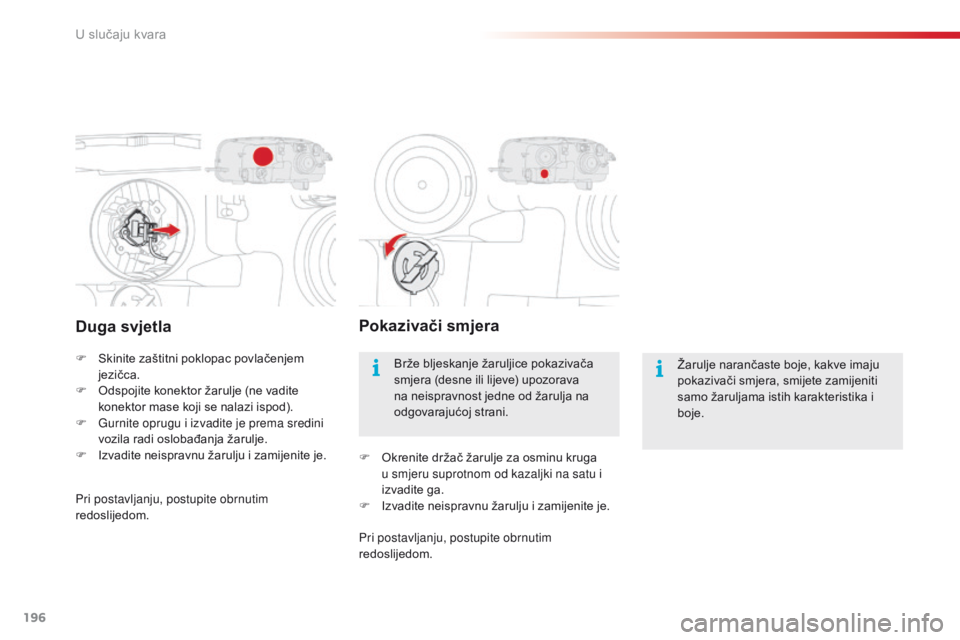

Duga svjetla
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor žarulje (ne vadite
konektor mase koji se nalazi ispod).
F

G
urnite oprugu i izvadite je prema sredini
vozila radi oslobađanja žarulje.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pokazivači smjera
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
F

O

krenite držač žarulje za osminu kruga
u smjeru suprotnom od kazaljki na satu i
izvadite ga.
F

I

zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Pri postavljanju, postupite obrnutim
redoslijedom.
U slučaju kvara

197
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

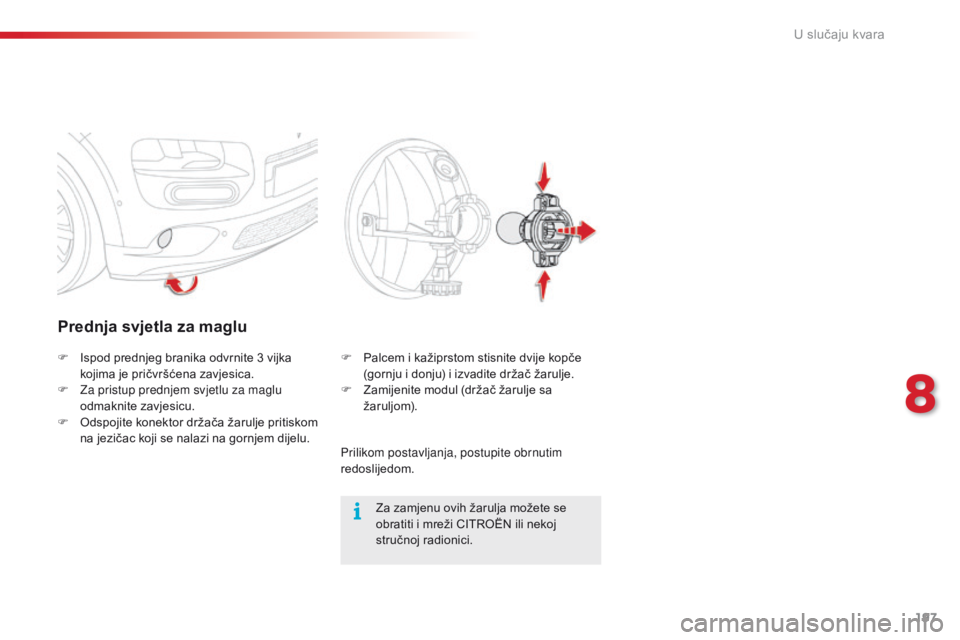

Prednja svjetla za maglu
Za zamjenu ovih žarulja možete se
obratiti i mreži CITROËN ili nekoj
stručnoj radionici.
F

I

spod prednjeg branika odvrnite 3

vijka
kojima je pričvršćena zavjesica.
F

Z

a pristup prednjem svjetlu za maglu
odmaknite zavjesicu.
F

O

dspojite konektor držača žarulje pritiskom
na jezičac koji se nalazi na gornjem dijelu. F

P

alcem i kažiprstom stisnite dvije kopče
(gornju i donju) i izvadite držač žarulje.
F

Z

amijenite modul (držač žarulje sa
žaruljom).
Prilikom postavljanja, postupite obrnutim
redoslijedom.
8
U slučaju kvara

198
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2015

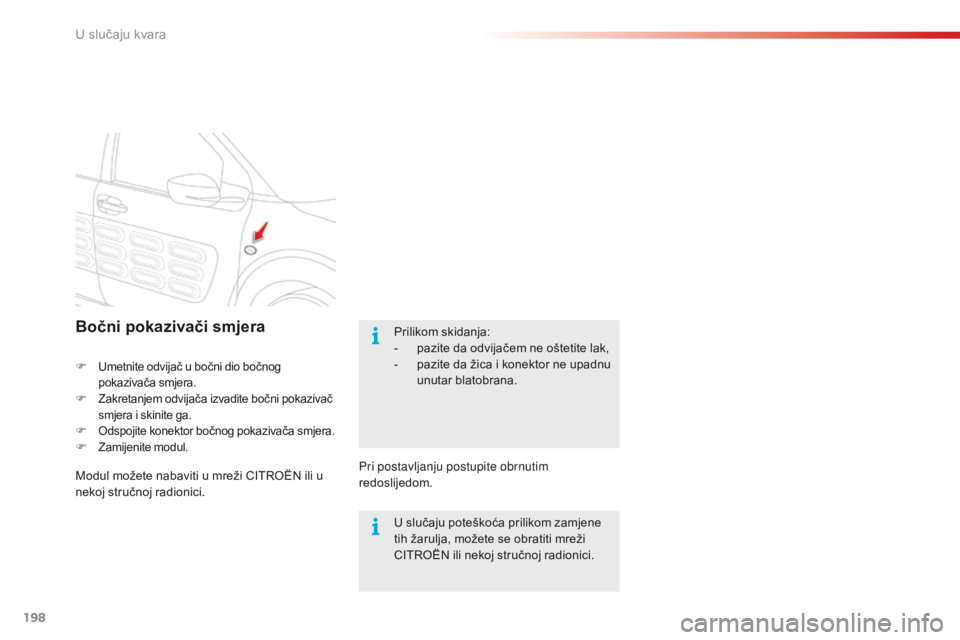

Bočni pokazivači smjera
F Umetnite odvijač u bočni dio bočnog pokazivača smjera.
F Zakretanjem odvijača izvadite bočni pokazivač smjera i skinite ga.
F Odspojite konektor bočnog pokazivača smjera.F Zamijenite modul.
Modul možete nabaviti u mreži CITROËN ili u
nekoj stručnoj radionici. Pri postavljanju postupite obrnutim
redoslijedom.Prilikom skidanja:
-

p
azite da odvijačem ne oštetite lak,
-
p
azite da žica i konektor ne upadnu
unutar blatobrana.
U slučaju poteškoća prilikom zamjene
tih žarulja, možete se obratiti mreži
CITROËN ili nekoj stručnoj radionici.
U slučaju kvara
