2016 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

135
C4-cactus_hr_Chap06_conduite_ed01-2015

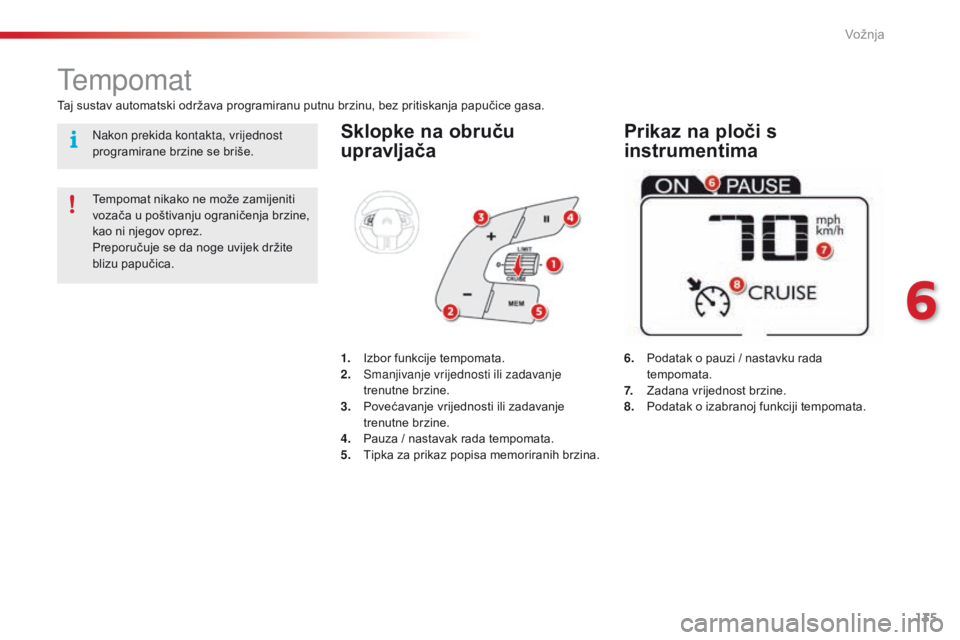

Sklopke na obruču
upravljača
6. Podatak o pauzi / nastavku rada tempomata.
7.
Z

adana vrijednost brzine.
8.
P

odatak o izabranoj funkciji tempomata.
Tempomat
Taj sustav automatski održava programiranu putnu brzinu, bez pritiskanja papučice gasa.
Tempomat nikako ne može zamijeniti
vozača u poštivanju ograničenja brzine,
kao ni njegov oprez.
Preporučuje se da noge uvijek držite
blizu papučica.
1.
I

zbor funkcije tempomata.
2.
S

manjivanje vrijednosti ili zadavanje
trenutne brzine.
3.
P

ovećavanje vrijednosti ili zadavanje
trenutne brzine.
4.
P

auza / nastavak rada tempomata.
5.
T

ipka za prikaz popisa memoriranih brzina.
Prikaz na ploči s
instrumentimaNakon prekida kontakta, vrijednost
programirane brzine se briše.
6
Vožnja

136
C4-cactus_hr_Chap06_conduite_ed01-2015

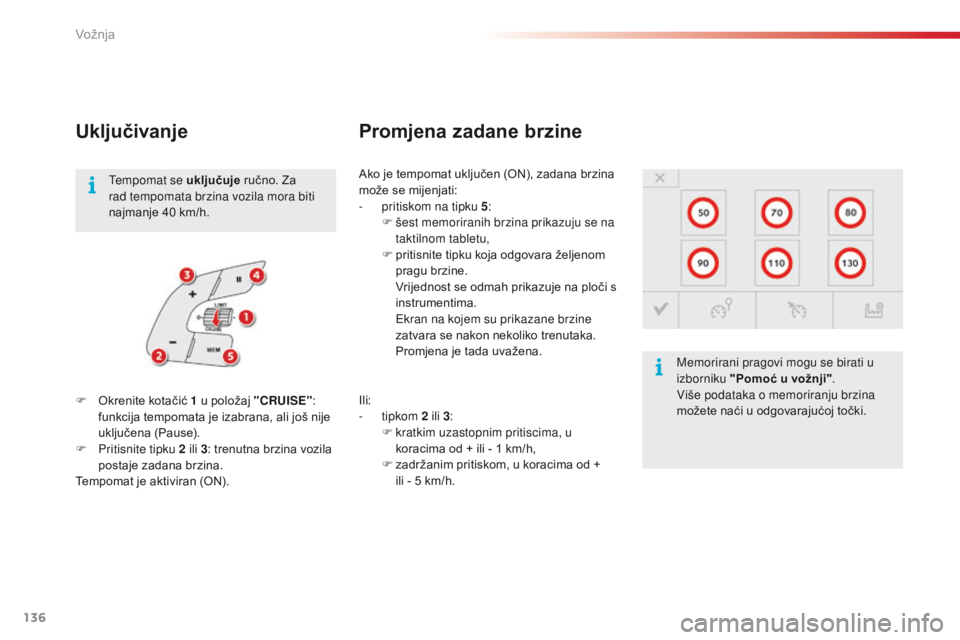

Uključivanje
Ako je tempomat uključen (ON), zadana brzina
može se mijenjati:
-
p
ritiskom na tipku 5:
F

š
est memoriranih brzina prikazuju se na
taktilnom tabletu,
F

p
ritisnite tipku koja odgovara željenom
pragu brzine.
V

rijednost se odmah prikazuje na ploči s
instrumentima.
E

kran na kojem su prikazane brzine
zatvara se nakon nekoliko trenutaka.
P

romjena je tada uvažena.
F

O

krenite kotačić 1 u položaj "CRUISE" :
funkcija tempomata je izabrana, ali još nije
uključena (Pause).
F

P

ritisnite tipku 2 ili 3 : trenutna brzina vozila
postaje zadana brzina.
Tempomat je aktiviran (ON).
Promjena zadane brzine
Tempomat se uključuje ručno. Za
rad tempomata brzina vozila mora biti
najmanje 40 km/h.
Memorirani pragovi mogu se birati u
izborniku "Pomoć u vožnji".
Više podataka o memoriranju brzina
možete naći u odgovarajućoj točki.
Ili:
-
tipkom 2 ili 3:
F

k
ratkim uzastopnim pritiscima, u
koracima od + ili - 1 km/h,
F

z
adržanim pritiskom, u koracima od +
ili - 5 km/h.
Vožnja

137
C4-cactus_hr_Chap06_conduite_ed01-2015

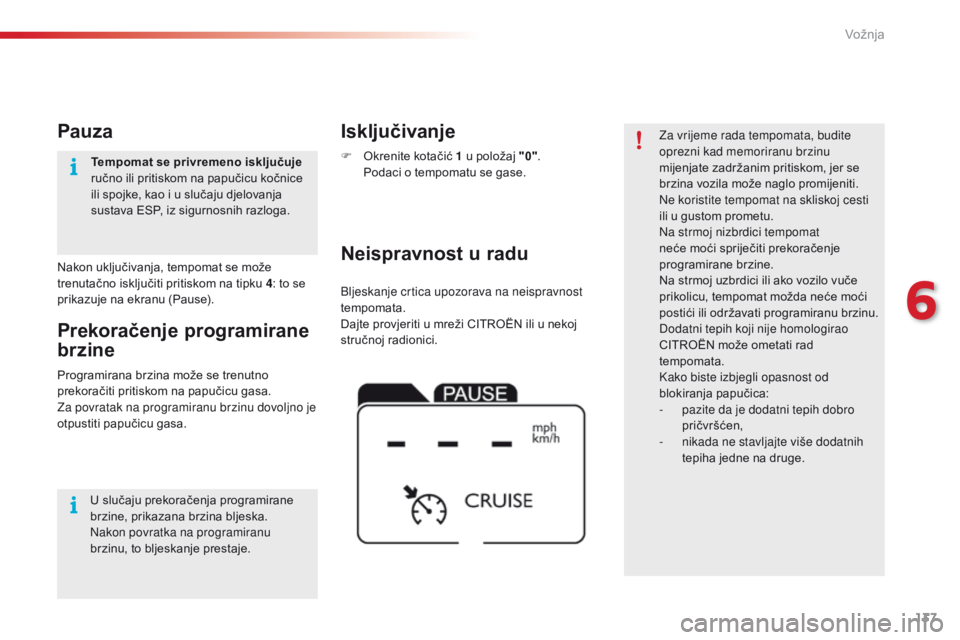

Bljeskanje crtica upozorava na neispravnost
tempomata.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Neispravnost u radu Isključivanje
F Okrenite kotačić 1 u položaj "0". P
odaci o tempomatu se gase. Za vrijeme rada tempomata, budite
oprezni kad memoriranu brzinu
mijenjate zadržanim pritiskom, jer se
brzina vozila može naglo promijeniti.
Ne koristite tempomat na skliskoj cesti
ili u gustom prometu.
Na strmoj nizbrdici tempomat
neće moći spriječiti prekoračenje
programirane brzine.
Na strmoj uzbrdici ili ako vozilo vuče
prikolicu, tempomat možda neće moći
postići ili održavati programiranu brzinu.
Dodatni tepih koji nije homologirao
CITROËN može ometati rad
tempomata.
Kako biste izbjegli opasnost od
blokiranja papučica:
-

p
azite da je dodatni tepih dobro
pričvršćen,
-
nikada

ne stavljajte više dodatnih
tepiha jedne na druge.
Programirana brzina može se trenutno
prekoračiti pritiskom na papučicu gasa.
Za povratak na programiranu brzinu dovoljno je
otpustiti papučicu gasa.
Prekoračenje programirane
brzine
Nakon uključivanja, tempomat se može
trenutačno isključiti pritiskom na tipku 4: to se
prikazuje na ekranu (Pause).
Pauza
U slučaju prekoračenja programirane
brzine, prikazana brzina bljeska.
Nakon povratka na programiranu
brzinu, to bljeskanje prestaje. Tempomat se privremeno isključuje
ručno ili pritiskom na papučicu kočnice
ili spojke, kao i u slučaju djelovanja
sustava ESP, iz sigurnosnih razloga.
6
Vožnja

138
C4-cactus_hr_Chap06_conduite_ed01-2015

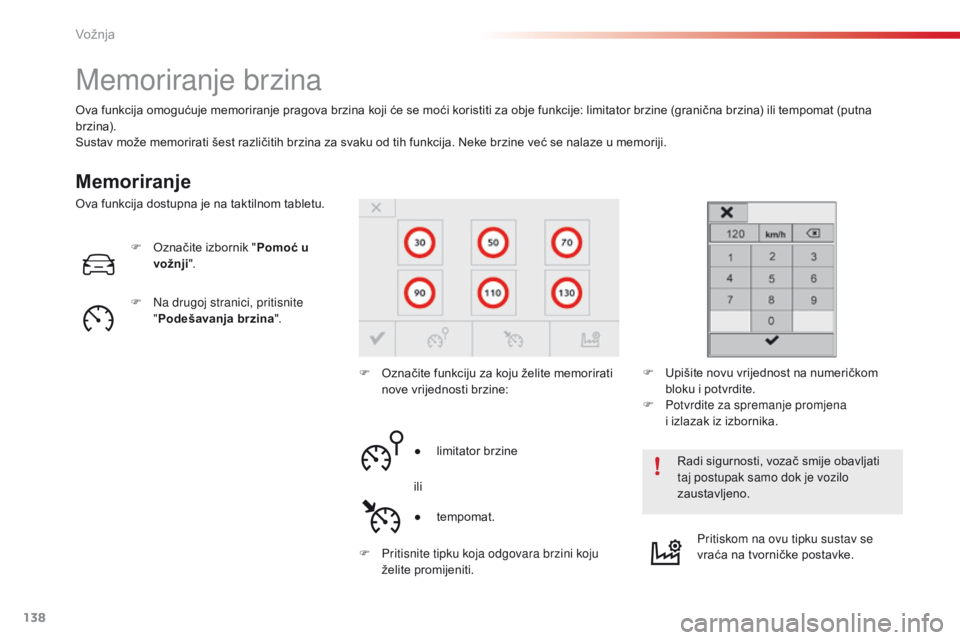

Memoriranje brzina
Memoriranje
Ova funkcija omogućuje memoriranje pragova brzina koji će se moći koristiti za obje funkcije: limitator brzine (granična brzina) ili tempomat (putna
brzina).
Sustav može memorirati šest različitih brzina za svaku od tih funkcija. Neke brzine već se nalaze u memoriji.F

N
a drugoj stranici, pritisnite
" Podešavanja brzina ".
Radi sigurnosti, vozač smije obavljati
taj postupak samo dok je vozilo
zaustavljeno.
F

O
značite funkciju za koju želite memorirati
nove vrijednosti brzine:
F

O
značite izbornik " Pomoć u
vožnji ".
F

U
pišite novu vrijednost na numeričkom
bloku i potvrdite.
F

P
otvrdite za spremanje promjena
i izlazak iz izbornika.
●

l
imitator brzine
ili
●
t

empomat.
F

P
ritisnite tipku koja odgovara brzini koju
želite promijeniti. Pritiskom na ovu tipku sustav se
vraća na tvorničke postavke.
Ova funkcija dostupna je na taktilnom tabletu.
Vožnja

139
C4-cactus_hr_Chap06_conduite_ed01-2015

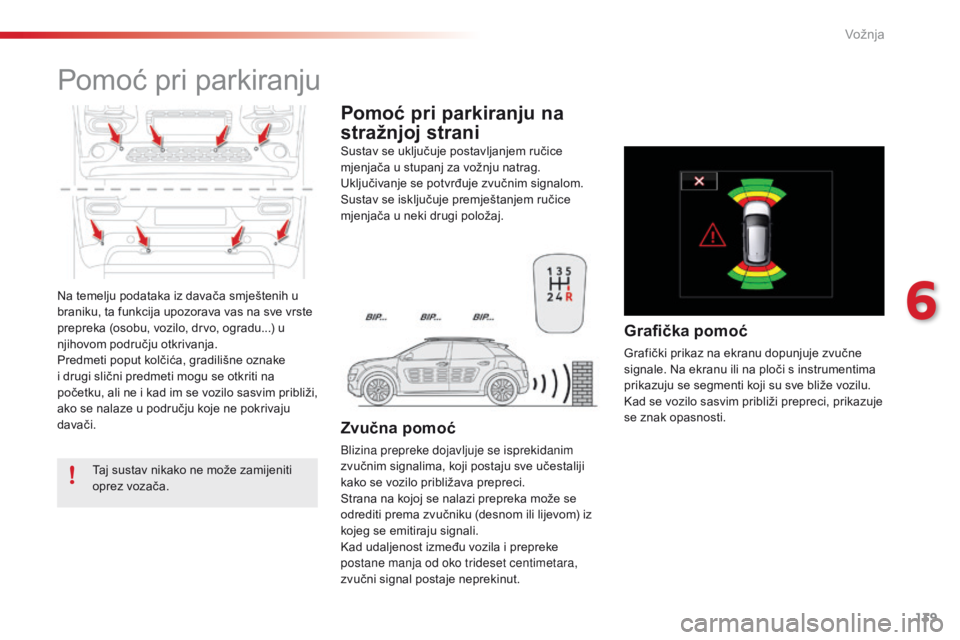

Na temelju podataka iz davača smještenih u
braniku, ta funkcija upozorava vas na sve vrste
prepreka (osobu, vozilo, drvo, ogradu...) u
njihovom području otkrivanja.
Predmeti poput kolčića, gradilišne oznake
i drugi slični predmeti mogu se otkriti na
početku, ali ne i kad im se vozilo sasvim približi,
ako se nalaze u području koje ne pokrivaju
davači.
Pomoć pri parkiranju
Taj sustav nikako ne može zamijeniti
oprez vozača.Sustav se uključuje postavljanjem ručice
mjenjača u stupanj za vožnju natrag.
Uključivanje se potvrđuje zvučnim signalom.
Sustav se isključuje premještanjem ručice
mjenjača u neki drugi položaj.
Zvučna pomoć
Blizina prepreke dojavljuje se isprekidanim
zvučnim signalima, koji postaju sve učestaliji
kako se vozilo približava prepreci.
Strana na kojoj se nalazi prepreka može se
odrediti prema zvučniku (desnom ili lijevom) iz
kojeg se emitiraju signali.
Kad udaljenost između vozila i prepreke
postane manja od oko trideset centimetara,
zvučni signal postaje neprekinut.
Pomoć pri parkiranju na
stražnjoj strani
Grafička pomoć
Grafički prikaz na ekranu dopunjuje zvučne
signale. Na ekranu ili na ploči s instrumentima
prikazuju se segmenti koji su sve bliže vozilu.
Kad se vozilo sasvim približi prepreci, prikazuje
se znak opasnosti.
6
Vožnja

140
C4-cactus_hr_Chap06_conduite_ed01-2015

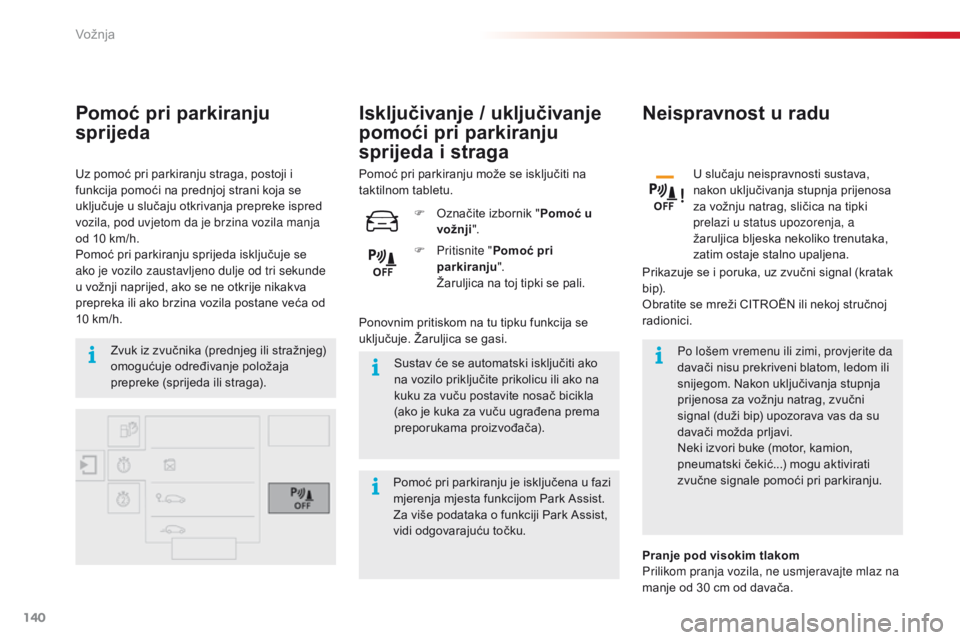

Pomoć pri parkiranju
sprijeda
Zvuk iz zvučnika (prednjeg ili stražnjeg)
omogućuje određivanje položaja
prepreke (sprijeda ili straga).Sustav će se automatski isključiti ako
na vozilo priključite prikolicu ili ako na
kuku za vuču postavite nosač bicikla
(ako je kuka za vuču ugrađena prema
preporukama proizvođača).Po lošem vremenu ili zimi, provjerite da
davači nisu prekriveni blatom, ledom ili
snijegom. Nakon uključivanja stupnja
prijenosa za vožnju natrag, zvučni
signal (duži bip) upozorava vas da su
davači možda prljavi.
Neki izvori buke (motor, kamion,
pneumatski čekić...) mogu aktivirati
zvučne signale pomoći pri parkiranju.
Uz pomoć pri parkiranju straga, postoji i
funkcija pomoći na prednjoj strani koja se
uključuje u slučaju otkrivanja prepreke ispred
vozila, pod uvjetom da je brzina vozila manja
od 10 km/h.
Pomoć pri parkiranju sprijeda isključuje se
ako je vozilo zaustavljeno dulje od tri sekunde
u vožnji naprijed, ako se ne otkrije nikakva
prepreka ili ako brzina vozila postane veća od
10 km/h.
Neispravnost u radu
U slučaju neispravnosti sustava,
nakon uključivanja stupnja prijenosa
za vožnju natrag, sličica na tipki
prelazi u status upozorenja, a
žaruljica bljeska nekoliko trenutaka,
zatim ostaje stalno upaljena.
Prikazuje se i poruka, uz zvučni signal (kratak
b i p).
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
F

P

ritisnite " Pomoć pri
parkiranju ".
Ž

aruljica na toj tipki se pali.
F

O

značite izbornik " Pomoć u
vožnji ".
Pranje pod visokim tlakom
Prilikom pranja vozila, ne usmjeravajte mlaz na
manje od 30 cm od davača.
Ponovnim pritiskom na tu tipku funkcija se
uključuje. Žaruljica se gasi. Pomoć pri parkiranju može se isključiti na
taktilnom tabletu.
Pomoć pri parkiranju je isključena u fazi
mjerenja mjesta funkcijom Park Assist.
Za više podataka o funkciji Park Assist,
vidi odgovarajuću točku.
Isključivanje / uključivanje
pomoći pri parkiranju
sprijeda i straga
Vožnja

141
C4-cactus_hr_Chap06_conduite_ed01-2015

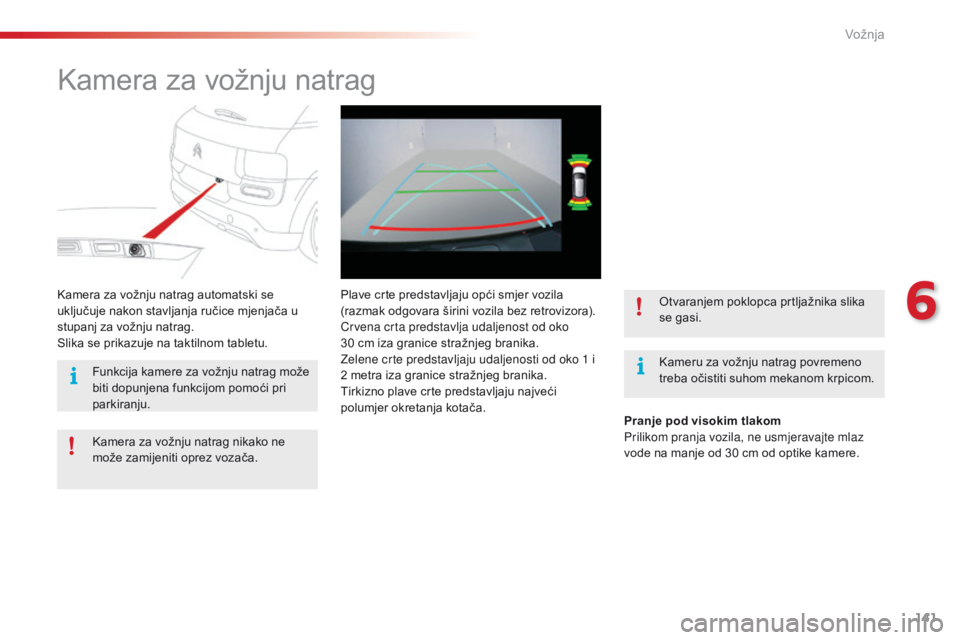

Kamera za vožnju natrag
Kameru za vožnju natrag povremeno
treba očistiti suhom mekanom krpicom.
Kamera za vožnju natrag automatski se
uključuje nakon stavljanja ručice mjenjača u
stupanj za vožnju natrag.
Slika se prikazuje na taktilnom tabletu.
Plave crte predstavljaju opći smjer vozila
(razmak odgovara širini vozila bez retrovizora).
Crvena crta predstavlja udaljenost od oko
30

cm iza granice stražnjeg branika.
Zelene crte predstavljaju udaljenosti od oko 1 i
2 metra iza granice stražnjeg branika.
Tirkizno plave crte predstavljaju najveći
polumjer okretanja kotača. Pranje pod visokim tlakom
Prilikom pranja vozila, ne usmjeravajte mlaz
vode na manje od 30 cm od optike kamere.
Kamera za vožnju natrag nikako ne
može zamijeniti oprez vozača. Otvaranjem poklopca prtljažnika slika
se gasi.
Funkcija kamere za vožnju natrag može
biti dopunjena funkcijom pomoći pri
parkiranju.
6
Vožnja

142
C4-cactus_hr_Chap06_conduite_ed01-2015
Park Assist
Taj sustav aktivne pomoći pri parkiranju otkriva mjesto za parkiranje i upravlja upravljačem prilikom parkiranja na to mjesto.
Sustav upravlja samo upravljačem, a vozač upravlja ubrzavanjem, kočenjem, stupnjevima prijenosa i spojkom (uz ručni mjenjač). U fazama ulaska na
parkirno mjesto i izlaska iz parkirnog mjesta, sustav daje vizualne i zvučne informacije kako bi manevriranje bilo što sigurnije. Prilikom parkiranja može
biti potrebno više manevriranja prema naprijed ili prema natrag.Sustav Park Assist nikako ne može
zamijeniti oprez vozača.
Vozač mora zadržati potpun nadzor nad
vozilom i provjeravati da na parkirnom
mjestu nema prepreka prilikom
manevriranja.
U nekim slučajevima, davači ne mogu
otkriti male prepreke smještene u
njihovim mrtvim kutovima. Promjena dimenzija guma (veće gume,
zimske gume, ...) može loše utjecati
na ispravan rad funkcije pomoći pri
parkiranju.
U fazama manevriranja, obruč
upravljača brzo se okreće: ne držite
obruč upravljača, ne stavljajte ruke
između krakova obruča upravljača i
pazite na široku odjeću, šalove, ručne
torbice..., jer postoji opasnost od
ozljede. Pri parkiranju između dva vozila, sustav
ne otkriva mjesta veličine bitno manje ili
veće od gabarita vozila.
Funkcija "pomoći pri parkiranju"
automatski se uključuje prilikom
manevriranja, tako da se na ekranu
može upaliti žaruljica, uz zvučni signal,
što ne utječe na parkiranje.
Nakon izbora načina parkiranja (parkiranje
između dva vozila ili izlazak iz tog mjesta),
sustav Stop & Start ne može prijeći u
režim STOP.
Ako je uključen režim STOP, uključivanjem
funkcije motor se ponovo pokreće.
Vozač može u svakom trenutku primiti obruč upravljača i preuzeti nadzor nad upravljačem.
Sustav pruža pomoć za vrijeme manevriranja
na ulasku i izlasku iz parkirnog mjesta između
dva vozila.
