2016 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

95
C4-cactus_hr_Chap05_securite_ed01-2015

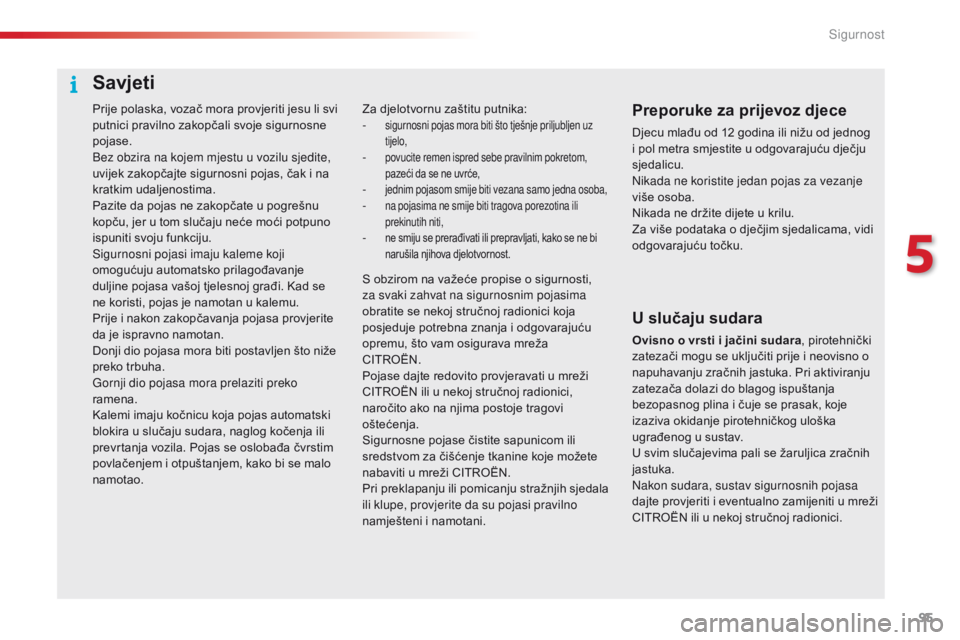

Prije polaska, vozač mora provjeriti jesu li svi
putnici pravilno zakopčali svoje sigurnosne
pojase.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i na
kratkim udaljenostima.
Pazite da pojas ne zakopčate u pogrešnu
kopču, jer u tom slučaju neće moći potpuno
ispuniti svoju funkciju.
Sigurnosni pojasi imaju kaleme koji
omogućuju automatsko prilagođavanje
duljine pojasa vašoj tjelesnoj građi. Kad se
ne koristi, pojas je namotan u kalemu.
Prije i nakon zakopčavanja pojasa provjerite
da je ispravno namotan.
Donji dio pojasa mora biti postavljen što niže
preko trbuha.
Gornji dio pojasa mora prelaziti preko
ramena.
Kalemi imaju kočnicu koja pojas automatski
blokira u slučaju sudara, naglog kočenja ili
prevrtanja vozila. Pojas se oslobađa čvrstim
povlačenjem i otpuštanjem, kako bi se malo
namotao.Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od jednog
i pol metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne koristite jedan pojas za vezanje
više osoba.
Nikada ne držite dijete u krilu.
Za više podataka o dječjim sjedalicama, vidi
odgovarajuću točku.
Za djelotvornu zaštitu putnika:
- sigurnosni pojas mora biti što tješnje priljubljen uz
tijelo,
- povucite remen ispred sebe pravilnim pokretom, pazeći da se ne uvrće,
- jednim pojasom smije biti vezana samo jedna osoba,- na pojasima ne smije biti tragova porezotina ili prekinutih niti,
- ne smiju se prerađivati ili prepravljati, kako se ne bi narušila njihova djelotvornost.
U slučaju sudara
Ovisno o vrsti i jačini sudara , pirotehnički
zatezači mogu se uključiti prije i neovisno o
napuhavanju zračnih jastuka. Pri aktiviranju
zatezača dolazi do blagog ispuštanja
bezopasnog plina i čuje se prasak, koje
izaziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica zračnih
jastuka.
Nakon sudara, sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
CITROËN ili u nekoj stručnoj radionici.
S obzirom na važeće propise o sigurnosti,
za svaki zahvat na sigurnosnim pojasima
obratite se nekoj stručnoj radionici koja
posjeduje potrebna znanja i odgovarajuću
opremu, što vam osigurava mreža
CITROËN.
Pojase dajte redovito provjeravati u mreži
CITROËN ili u nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojase čistite sapunicom ili
sredstvom za čišćenje tkanine koje možete
nabaviti u mreži CITROËN.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite da su pojasi pravilno
namješteni i namotani.
Savjeti
5
Sigurnost

96
C4-cactus_hr_Chap05_securite_ed01-2015

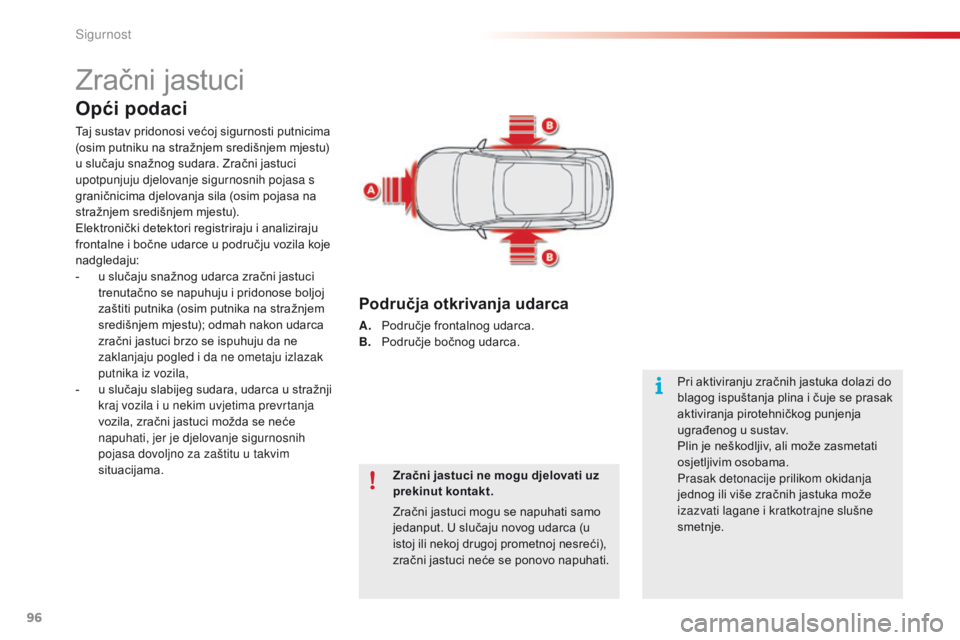

Zračni jastuci
Opći podaci
Taj sustav pridonosi većoj sigurnosti putnicima
(osim putniku na stražnjem središnjem mjestu)
u slučaju snažnog sudara. Zračni jastuci
upotpunjuju djelovanje sigurnosnih pojasa s
graničnicima djelovanja sila (osim pojasa na
stražnjem središnjem mjestu).
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
-
u s
lučaju snažnog udarca zračni jastuci
trenutačno se napuhuju i pridonose boljoj
zaštiti putnika (osim putnika na stražnjem
središnjem mjestu); odmah nakon udarca
zračni jastuci brzo se ispuhuju da ne
zaklanjaju pogled i da ne ometaju izlazak
putnika iz vozila,
-

u s
lučaju slabijeg sudara, udarca u stražnji
kraj vozila i u nekim uvjetima prevrtanja
vozila, zračni jastuci možda se neće
napuhati, jer je djelovanje sigurnosnih
pojasa dovoljno za zaštitu u takvim
situacijama. Zračni jastuci ne mogu djelovati uz
prekinut kontakt.
Zračni jastuci mogu se napuhati samo
jedanput. U slučaju novog udarca (u
istoj ili nekoj drugoj prometnoj nesreći),
zračni jastuci neće se ponovo napuhati.Pri aktiviranju zračnih jastuka dolazi do
blagog ispuštanja plina i čuje se prasak
aktiviranja pirotehničkog punjenja
ugrađenog u sustav.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije prilikom okidanja
jednog ili više zračnih jastuka može
izazvati lagane i kratkotrajne slušne
smetnje.
Područja otkrivanja udarca
A. Područje frontalnog udarca.
B. P
odručje bočnog udarca.
Sigurnost

97
C4-cactus_hr_Chap05_securite_ed01-2015

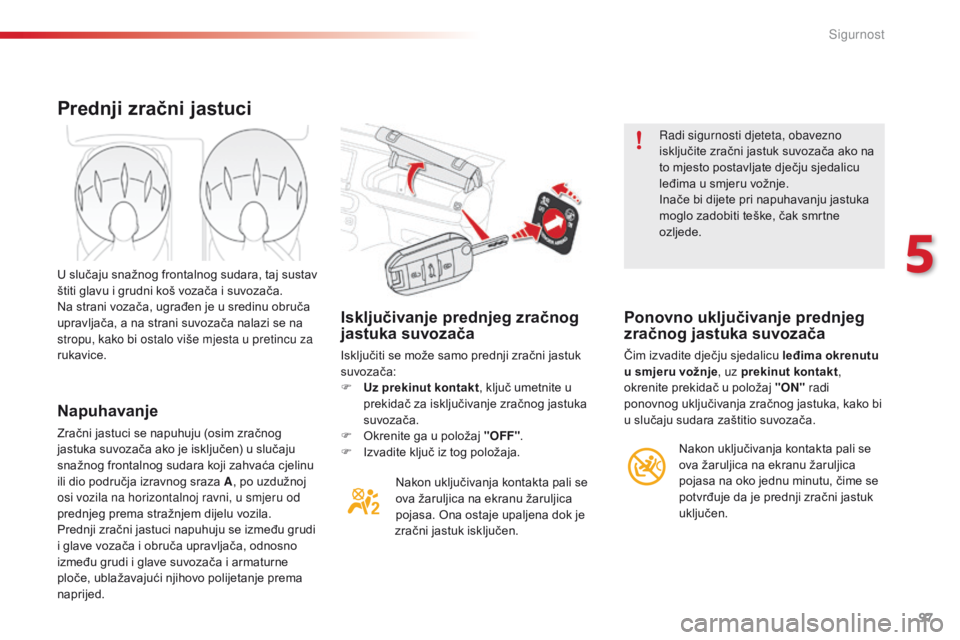

Isključivanje prednjeg zračnog
jastuka suvozača
Isključiti se može samo prednji zračni jastuk
suvozača:
F
U
z prekinut kontakt , ključ umetnite u
prekidač za isključivanje zračnog jastuka
suvozača.
F

O
krenite ga u položaj "OFF" .
F

I
zvadite ključ iz tog položaja. Nakon uključivanja kontakta pali se
ova žaruljica na ekranu žaruljica
pojasa. Ona ostaje upaljena dok je
zračni jastuk isključen. Radi sigurnosti djeteta, obavezno
isključite zračni jastuk suvozača ako na
to mjesto postavljate dječju sjedalicu
leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede.
Ponovno uključivanje prednjeg
zračnog jastuka suvozača
Čim izvadite dječju sjedalicu leđima okrenutu
u smjeru vožnje
, uz prekinut kontakt ,
okrenite prekidač u položaj "ON" radi
ponovnog uključivanja zračnog jastuka, kako bi
u slučaju sudara zaštitio suvozača.
Prednji zračni jastuci
Napuhavanje
Zračni jastuci se napuhuju (osim zračnog
jastuka suvozača ako je isključen) u slučaju
snažnog frontalnog sudara koji zahvaća cjelinu
ili dio područja izravnog sraza A , po uzdužnoj
osi vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između grudi
i glave vozača i obruča upravljača, odnosno
između grudi i glave suvozača i armaturne
ploče, ublažavajući njihovo polijetanje prema
naprijed. U slučaju snažnog frontalnog sudara, taj sustav
štiti glavu i grudni koš vozača i suvozača.
Na strani vozača, ugrađen je u sredinu obruča
upravljača, a na strani suvozača nalazi se na
stropu, kako bi ostalo više mjesta u pretincu za
rukavice.
Nakon uključivanja kontakta pali se
ova žaruljica na ekranu žaruljica
pojasa na oko jednu minutu, čime se
potvrđuje da je prednji zračni jastuk
uključen.
5
Sigurnost

98
C4-cactus_hr_Chap05_securite_ed01-2015

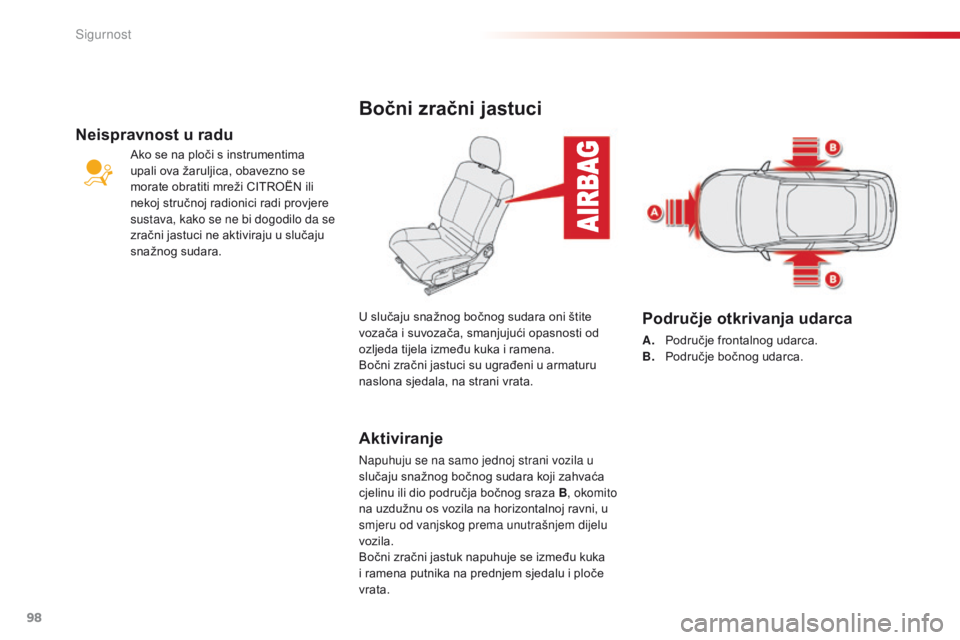

Bočni zračni jastuci
Aktiviranje
Napuhuju se na samo jednoj strani vozila u
slučaju snažnog bočnog sudara koji zahvaća
cjelinu ili dio područja bočnog sraza B, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Bočni zračni jastuk napuhuje se između kuka
i ramena putnika na prednjem sjedalu i ploče
vrata. U slučaju snažnog bočnog sudara oni štite
vozača i suvozača, smanjujući opasnosti od
ozljeda tijela između kuka i ramena.
Bočni zračni jastuci su ugrađeni u armaturu
naslona sjedala, na strani vrata.
Područje otkrivanja udarca
A. Područje frontalnog udarca.
B. P odručje bočnog udarca.
Neispravnost u radu
Ako se na ploči s instrumentima
upali ova žaruljica, obavezno se
morate obratiti mreži CITROËN ili
nekoj stručnoj radionici radi provjere
sustava, kako se ne bi dogodilo da se
zračni jastuci ne aktiviraju u slučaju
snažnog sudara.
Sigurnost

99
C4-cactus_hr_Chap05_securite_ed01-2015

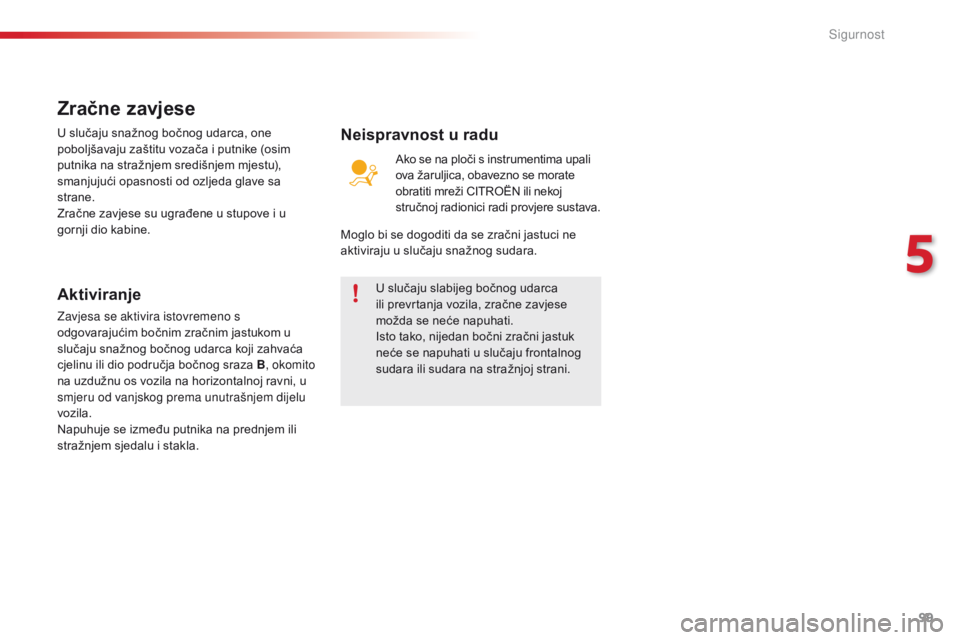

U slučaju slabijeg bočnog udarca
ili prevrtanja vozila, zračne zavjese
možda se neće napuhati.
Isto tako, nijedan bočni zračni jastuk
neće se napuhati u slučaju frontalnog
sudara ili sudara na stražnjoj strani.
U slučaju snažnog bočnog udarca, one
poboljšavaju zaštitu vozača i putnike (osim
putnika na stražnjem središnjem mjestu),
smanjujući opasnosti od ozljeda glave sa
strane.
Zračne zavjese su ugrađene u stupove i u
gornji dio kabine.
Zračne zavjese
Aktiviranje
Zavjesa se aktivira istovremeno s
odgovarajućim bočnim zračnim jastukom u
slučaju snažnog bočnog udarca koji zahvaća
cjelinu ili dio područja bočnog sraza B
, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutrašnjem dijelu
vozila.
Napuhuje se između putnika na prednjem ili
stražnjem sjedalu i stakla. Ako se na ploči s instrumentima upali
ova žaruljica, obavezno se morate
obratiti mreži CITROËN ili nekoj
stručnoj radionici radi provjere sustava.
Neispravnost u radu
Moglo bi se dogoditi da se zračni jastuci ne
aktiviraju u slučaju snažnog sudara.
5
Sigurnost

100
C4-cactus_hr_Chap05_securite_ed01-2015
Zauzmite normalan i uspravan položaj na
sjedalu.
Uvijek pravilno namjestite i zakopčajte
sigurnosni pojas.
Ništa se ne smije nalaziti u prostoru između
putnika i zračnog jastuka (dijete, životinja,
neki predmet...), ništa ne smijete pričvrstiti ni
zalijepiti u blizini ni na putu otvaranja zračnih
jastuka, jer bi to moglo uzrokovati ozljede
prilikom njihovog napuhavanja.
Nikada se ništa ne smije promijeniti u
originalnoj definiciji vozila, naročito ne u
izravnoj okolini zračnih jastuka.
Nakon sudara ili nakon krađe vozila, sustav
zračnih jastuka dajte provjeriti.
Svaki zahvat na sustavu zračnih jastuka
mora se obaviti isključivo u mreži CITROËN
ili u nekoj stručnoj radionici.
Čak i uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili
ruku do kojih bi moglo doći pri napuhavanju
zračnih jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko milisekunda)
i isto tako brzo se ispuhuje, uz ispuštanje
vrućih plinova kroz tome namijenjene otvore.Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu upravljača.
Suvozač ne smije stavljati noge na
armaturnu ploču.
Ne pušite, jer pri napuhavanju zračnih
jastuka može doći do opeklina ili do ozljeda
cigaretom ili lulom.
Upravljač nikada ne skidajte, ne bušite i ne
izlažite jakim udarcima.
Nemojte ništa pričvrstiti niti zalijepiti na
obruč upravljača, na armaturnu ploču, niti na
zaslon za sunce suvozača, jer bi to moglo
uzrokovati ozljede prilikom napuhavanja
zračnih jastuka.
Savjeti
Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake koje omogućuju
napuhavanje bočnih zračnih jastuka. U mreži
CITROËN možete se upoznati s ponudom
navlaka prilagođenih vašem vozilu.
Više podataka o dodatnoj opremi možete
naći u odgovarajućoj točki.
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti (odjeću...), jer bi to
moglo uzrokovati ozljede grudnog koša
ili ruku u trenutku napuhavanja bočnog
zračnog jastuka.
Nemojte se nepotrebno naginjati prema
vratima.
Zračne zavjese
Ništa ne pričvršćujte i ne lijepite na strop,
jer bi to moglo uzrokovati ozljede glave u
trenutku napuhavanja zračne zavjese.
Ako je vaše vozilo njima opremljeno, ne
skidajte rukohvate na stropu, jer su njihovim
vijcima pričvršćene i zračne zavjese.
Za potpunu učinkovitost zračnih jastuka, pridržavajte se ovih pravila sigurnosti.
Sigurnost

101
C4-cactus_hr_Chap05_securite_ed01-2015

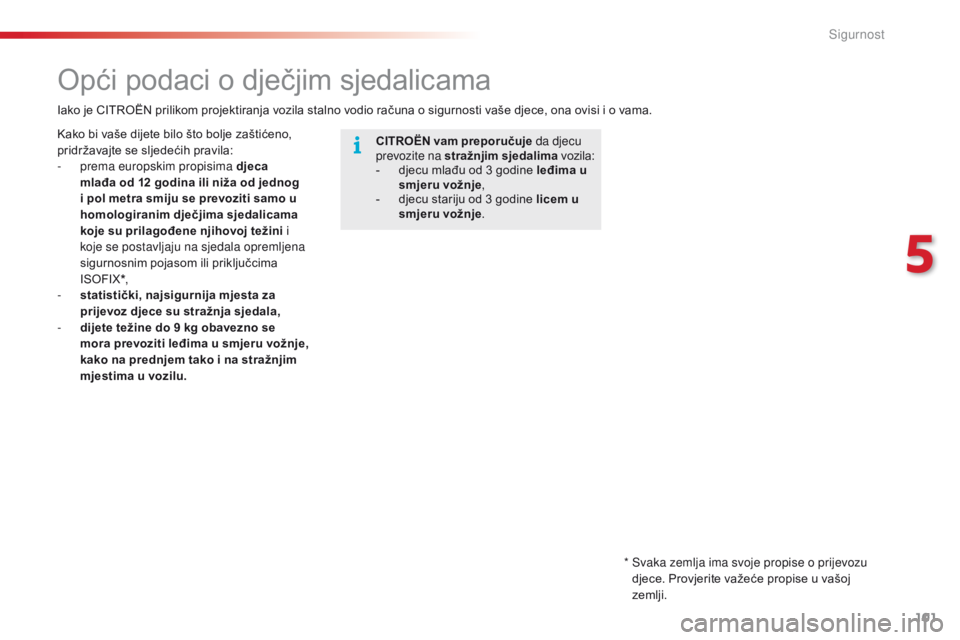

Opći podaci o dječjim sjedalicama
CITROËN vam preporučuje da djecu
prevozite na stražnjim sjedalima vozila:
-

d
jecu mlađu od 3 godine leđima u
smjeru vožnje ,
-

d
jecu stariju od 3 godine licem u
smjeru vožnje .
Iako je CITROËN prilikom projektiranja vozila stalno vodio računa o sigurnosti vaše djece, ona ovisi i o vama.
Kako bi vaše dijete bilo što bolje zaštićeno,
pridržavajte se sljedećih pravila:
-
p

rema europskim propisima djeca
mlađa od 12

godina ili niža od jednog
i pol metra smiju se prevoziti samo u
homologiranim dječjima sjedalicama
koje su prilagođene njihovoj težini i
koje se postavljaju na sjedala opremljena
sigurnosnim pojasom ili priključcima
ISOFIX *,
-

s

tatistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,
-

d

ijete težine do 9

kg obavezno se
mora prevoziti leđima u smjeru vožnje,
kako na prednjem tako i na stražnjim
mjestima u vozilu.
*

S
vaka zemlja ima svoje propise o prijevozu
djece. Provjerite važeće propise u vašoj
zemlji.
5
Sigurnost

102
C4-cactus_hr_Chap05_securite_ed01-2015

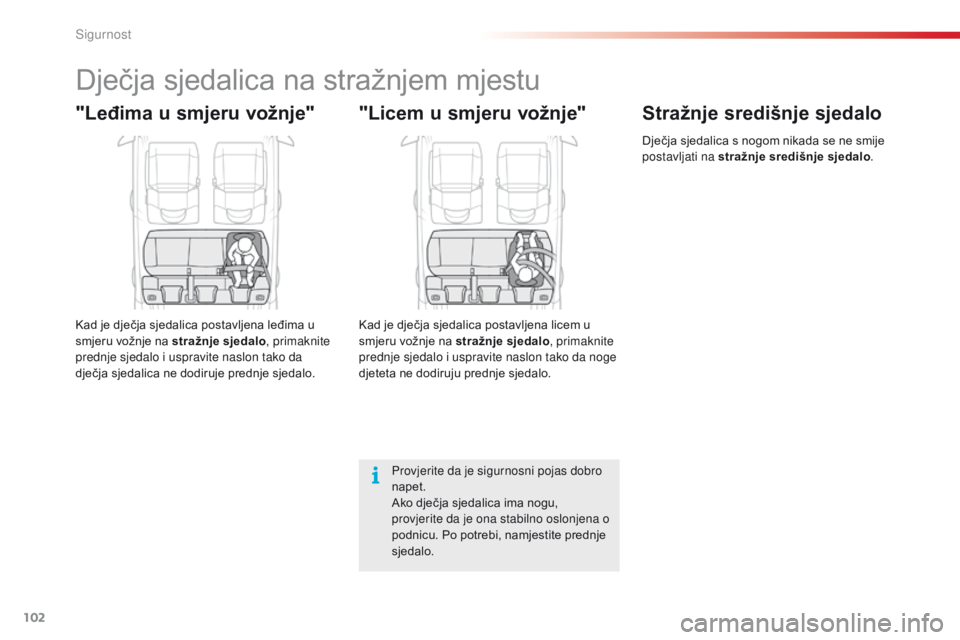

Dječja sjedalica na stražnjem mjestu
"Leđima u smjeru vožnje"
Kad je dječja sjedalica postavljena leđima u
smjeru vožnje na stražnje sjedalo, primaknite
prednje sjedalo i uspravite naslon tako da
dječja sjedalica ne dodiruje prednje sjedalo.
"Licem u smjeru vožnje"
Kad je dječja sjedalica postavljena licem u
smjeru vožnje na stražnje sjedalo , primaknite
prednje sjedalo i uspravite naslon tako da noge
djeteta ne dodiruju prednje sjedalo.
Provjerite da je sigurnosni pojas dobro
napet.
Ako dječja sjedalica ima nogu,
provjerite da je ona stabilno oslonjena o
podnicu. Po potrebi, namjestite prednje
sjedalo.
Stražnje središnje sjedalo
Dječja sjedalica s nogom nikada se ne smije
postavljati na stražnje središnje sjedalo .
Sigurnost
