183
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014

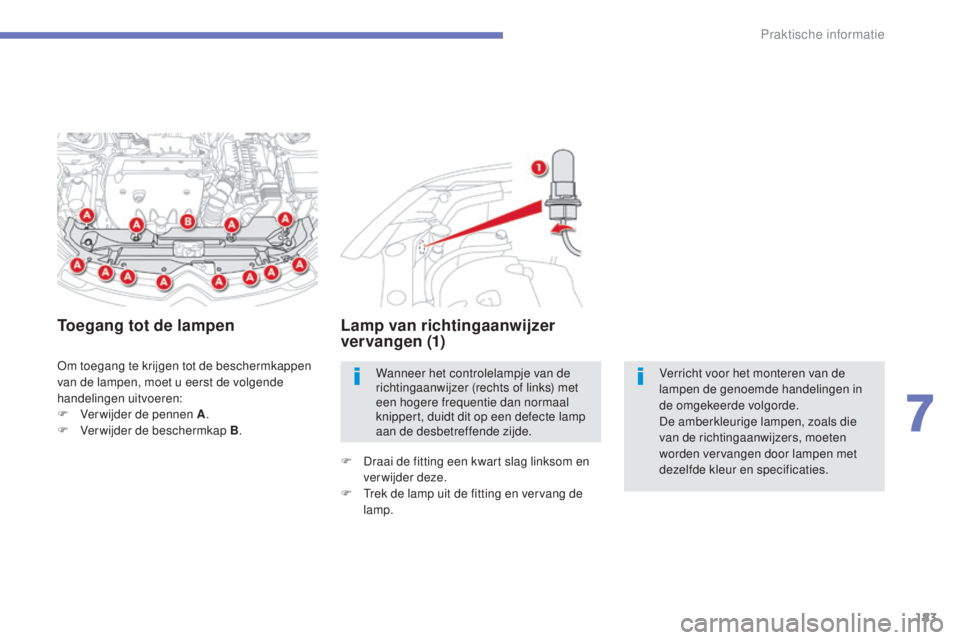

om toegang te krijgen tot de beschermkappen
van de lampen, moet u eerst de volgende
handelingen uitvoeren:
F
V
erwijder de pennen A .
F

V
erwijder de beschermkap B .
Toegang tot de lampen Lamp van richtingaanwijzer
vervangen (1)
F Draai de fitting een kwart slag linksom en
verwijder deze.
F
t
r
ek de lamp uit de fitting en vervang de
lamp. Wanneer het controlelampje van de
richtingaanwijzer (rechts of links) met
een hogere frequentie dan normaal
knippert, duidt dit op een defecte lamp
aan de desbetreffende zijde.
Verricht voor het monteren van de
lampen de genoemde handelingen in
de omgekeerde volgorde.
De amberkleurige lampen, zoals die
van de richtingaanwijzers, moeten
worden vervangen door lampen met
dezelfde kleur en specificaties.
7
Praktische informatie

184
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014

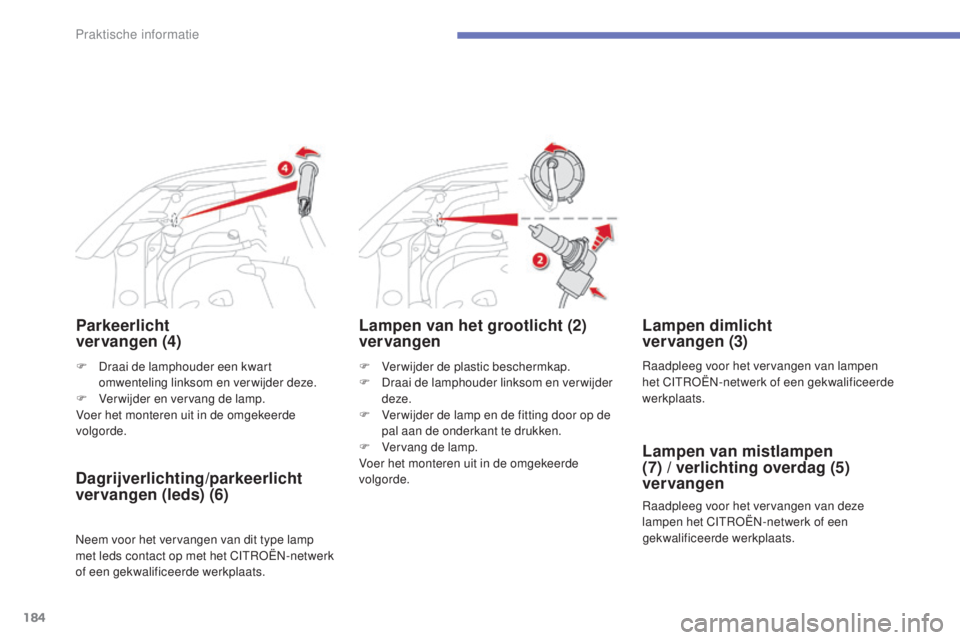

Parkeerlicht
vervangen (4)
F Verwijder de plastic beschermkap.
F D raai de lamphouder linksom en ver wijder
deze.
F

V
er wijder de lamp en de fitting door op de
pal aan de onderkant te drukken.
F

V
ervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Lampen van het grootlicht (2)
vervangen
F Draai de lamphouder een kwart omwenteling linksom en verwijder deze.
F

V
erwijder en vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Dagrijverlichting/parkeerlicht
vervangen (leds) (6)
neem voor het vervangen van dit type lamp
met leds contact op met het CIt roËn- netwerk
of een gekwalificeerde werkplaats.
Lampen dimlicht
vervangen (3)
raadpleeg voor het vervangen van lampen
het CIt roËn- netwerk of een gekwalificeerde
werkplaats.
ra

adpleeg voor het vervangen van deze
lampen het CI
t

ro
Ën-
netwerk of een
gekwalificeerde werkplaats.
Lampen van mistlampen
(7) / verlichting overdag (5)
vervangen
Praktische informatie

185
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014
F Druk het knipperlicht naar achteren om het los te maken.
F ne em de stekker van het zijknipperlicht los.
F

V
ervang de knipperlichtunit.
Voer het monteren uit in de omgekeerde volgorde.
ee

n nieuw zijknipperlicht is verkrijgbaar bij het CI
t
ro
Ën-
netwerk of een gekwalificeerde
werkplaats
Vervangen van de zijknipperlichten
Instapverlichting in de buitenspiegels
Voor het vervangen van de LeD d ient u het CIt roËn- netwerk of een gekwalificeerde werkplaats
te raadplegen.
7
Praktische informatie

186
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014
1. Derde remlicht (leds).
2. Kentekenplaatverlichting (W5W-5W).
3.
Mi

stachterlicht (W21W-21W).
4.
A

chteruitrijlicht (W16W-16W).
5.
R

ichtingaanwijzers (WY21W-21W).
6.
P

arkeerlicht/remlicht (W21-5W).
Achterlichten
De amberkleurige lampen, zoals de
richtingaanwijzers, moeten worden
vervangen door lampen met dezelfde
eigenschappen en kleur. Deze lampen kunnen van buitenaf worden
vervangen.
F
o
p
en de achterklep.
F
V
erwijder de twee bevestigingsschroeven.
F
M
aak de lampunit los en ver wijder deze
voorzichtig door de unit naar achteren te
trekken.
F D raai de lamphouder een kwart
omwenteling linksom en verwijder deze.
F

V
er wijder de lamp en vervang deze.
Voer het monteren uit in de omgekeerde
volgorde.
Plaats de vergrendelingspallen van de lichtunit
goed tegenover de pallen op de carrosserie.
Lampen van parkeerlichten/
remlichten (6), richtingaanwijzers
(5) en mistachterlicht (3)
vervangen
F open de achterklep.
F
st eek een schroevendraaier in de opening
in de kap om de kap omhoog te bewegen
en te openen.
F

D
raai de lamphouder een kwart
omwenteling linksom.
F
t
r
ek de lamp eruit en vervang hem.
Voer het monteren uit in de omgekeerde
volgorde.
Voor het vervangen van deze lampen
kunt u ook het CI
t

ro
Ën-
netwerk of een
gekwalificeerde werkplaats raadplegen.
Lampen van de achteruitrijlichten (4)
vervangen
Praktische informatie

187
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014
Vervangen van de
kentekenplaatverlichting (2)
F Duw het lampglas naar links en vervolgens omlaag.
F

D
raai de lamphouder een kwart
omwenteling linksom en verwijder hem
vervolgens.
F

V
erwijder de defecte gloeilamp en vervang
hem.
Voer om de gloeilamp te monteren de
handelingen in de omgekeerde volgorde uit
en druk vervolgens het lampglas vast in de
houder.
Derde remlicht (leds) (1)
raadpleeg het CIt roËn- netwerk of een
gekwalificeerde werkplaats voor het vervangen
van dit type verlichting.
7
Praktische informatie

188
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014
Zekeringen vervangen
De speciale tang voor het ver wijderen van
zekeringen en de reservezekeringen bevinden
zich in de zekeringkast in de motorruimte.
to
egang:
F
o
p
en de motorkap (zie "Controles").
F

M
aak het deksel los en ver wijder dit.
F

H
aal de tang eruit.
F
s
l
uit het deksel zorgvuldig om ervoor te
zorgen dat de zekeringkast goed afgedicht
wordt.
Toegang tot het gereedschap
Voordat u een zekering vervangt, dient u eerst
de oorzaak van de storing op te sporen en te
(laten) verhelpen.
F

C
ontroleer of het contact in de stand
" LOCK " staat of dat de stand van de auto
" OFF " is.
F
t
r
aceer de defecte zekering door de
geleidende draad te bekijken.
F

G
ebruik de speciale tang om de zekering
uit de houder te nemen.
F

V
ervang een zekering altijd door een
zekering met dezelfde stroomsterkte.
F

C
ontroleer of het getal op de zekeringkast
en de stroomsterkte op de zekering
overeenkomen met de waarden in de
onderstaande tabel.
Vervangen van een zekering
Goed Defect
CI
t
ro
Ën
is niet verantwoordelijk
voor kosten die voortvloeien uit het
verhelpen van storingen veroorzaakt
door het monteren van extra
accessoires die niet door CI
t

ro
Ën

aanbevolen en geleverd worden of
door voorzieningen die niet volgens
de voorschriften van de fabrikant zijn
gemonteerd. Dit geldt met name voor
apparatuur met een stroomverbruik van
meer dan 10


milliampère.bij het ontwerp van het elektrische circuit van
uw auto is reeds rekening gehouden met de
montage van zowel de standaarduitrusting
als eventuele opties.
ra
adpleeg het CI
t
ro
Ën-
netwerk of een
gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in
de auto monteert of laat installeren.
Het vervangen van een zekering die niet
in de tabellen hierna genoemd wordt, kan
tot een ernstige storing in uw auto leiden.
ra

adpleeg het CI
t
ro
Ën-
netwerk of een
gekwalificeerde werkplaats.
Praktische informatie

189
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014
Zekeringen dashboard
De zekeringkast bevindt zich in het onderste
deel van het dashboard (aan de linkerkant).
Toegang tot de zekeringen
F Maak het deksel los en ver wijder het deksel volledig door dit naar u toe te trekken. Zekering Ampère
Functies
1 * 30 A
Aanjager interieur.
2 15

A
reml
ichten, derde remlicht.
3 10

A
Mistachterlichten.
4 30 A
ru
itenwissers vóór, ruitensproeier.
6 20 A
Centrale vergrendeling, elektrisch verstelbare buitenspiegels.
7 15

A
Audiosysteem, telematica, usb
-
module, handsfree set.
8 7, 5

A
sleutel met afstandbediening, elektronische eenheid airconditioning,
instrumentenpaneel, elektrisch bedienbare ruiten, regen-/
lichtsensoren, alarm, rij schakelaars, bediening op de stuurkolom.
9
15 AVerlichting interieur en instrumentenpaneel.
10 15


AAlarmknipperlichten.
11 15


A
ru
itenwisser achter.
12 7, 5


AInstrumentenpaneel, multifunctioneel display, parkeerhulp,
stoelverwarming, achterruitverwarming, elektrisch bedienbaar
zonnescherm, automatische koplampverstelling.
13 15


AAansteker, 12V-aansluiting.
15 20
A
el
ektrisch bedienbaar zonnescherm.
16 10


A
bu
itenspiegels, autoradio.
7
Praktische informatie

190
C4-Aircross_nl_Chap07_info-pratiques_ed01-2014
* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Alle werkzaamheden aan de hoofdzekeringen dienen door het CIt roËn- netwerk of een
gekwalificeerde werkplaats te worden uitgevoerd.
Zekering Ampère
Functies
18 7, 5

A
Achteruitrijlicht.
19 15

A
12

V-aansluiting.
20* 30 A
el
ektrische ruitbediening.
21 * 30 A
Achterruitverwarming.
22 7, 5

A
Verwarming buitenspiegels.
24 25 A
el
ektrische verstelling bestuurders- en passagiersstoel.
25 30 A
st
oelverwarming.
