2016 CITROEN C-ELYSÉE Návod na použitie (in Slovak)

19
10
Kontroly







Zamrznutie aditíva AdBlue
®



Aditívum AdBlue
®
zamŕza pri teplotách
nižších ako približne -11°C.
Systém SCR je vybavený ohrievacím
zariadením AdBlue
® , ktoré vám
umožní jazdu za veľmi chladných
poveternostných podmienok.

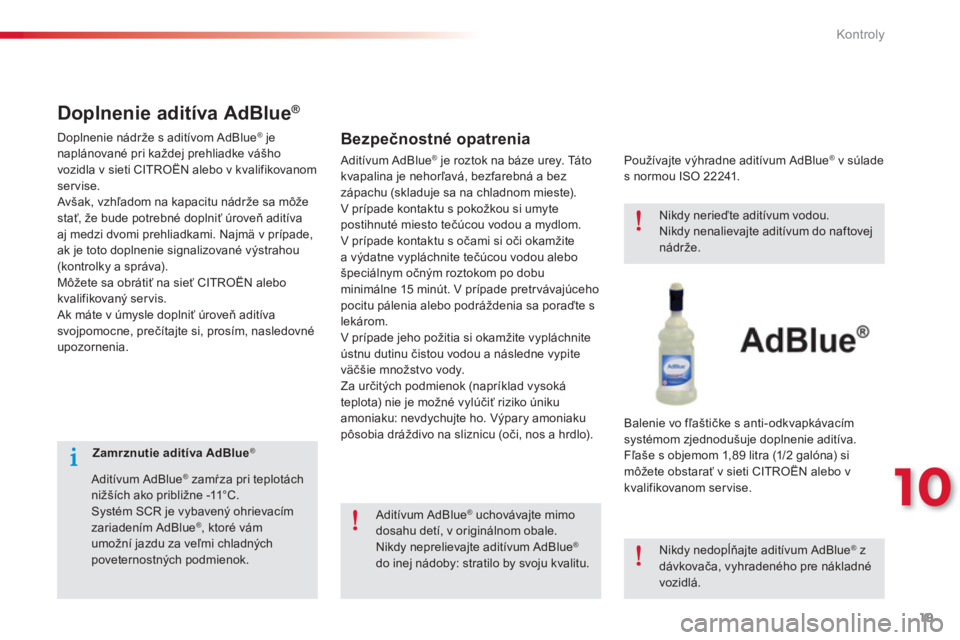

Doplnenie aditíva AdBlue ®




Bezpečnostné opatrenia


Používajte výhradne aditívum AdBlue ®
v súlade
s normou ISO 22241.

Balenie vo fľaštičke s anti-odkvapkávacím
systémom zjednodušuje doplnenie aditíva.
Fľaše s objemom 1,89 litra (1/2 galóna) si
môžete obstarať v sieti CITROËN alebo v
kvalifikovanom servise.

Aditívum AdBlue
®
uchovávajte mimo
dosahu detí, v originálnom obale.
Nikdy neprelievajte aditívum AdBlue
®

do inej nádoby: stratilo by svoju kvalitu.
Nikdy nerieďte aditívum vodou.
Nikdy nenalievajte aditívum do naftovej
nádrže.

Nikdy nedopĺňajte aditívum AdBlue®

z
dávkovača, vyhradeného pre nákladné
vozidlá.

Doplnenie nádrže s aditívom AdBlue
®
je
naplánované pri každej prehliadke vášho
vozidla v sieti CITROËN alebo v kvalifikovanom
servise.
Avšak, vzhľadom na kapacitu nádrže sa môže
stať, že bude potrebné doplniť úroveň aditíva
aj medzi dvomi prehliadkami. Najmä v prípade,
ak je toto doplnenie signalizované výstrahou
(kontrolky a správa).
Môžete sa obrátiť na sieť CITROËN alebo
kvalifikovaný ser vis.
Ak máte v úmysle doplniť úroveň aditíva
svojpomocne, prečítajte si, prosím, nasledovné
upozornenia. Aditívum AdBlue
®
je roztok na báze urey. Táto
kvapalina je nehorľavá, bezfarebná a bez
zápachu (skladuje sa na chladnom mieste).
V prípade kontaktu s pokožkou si umyte
postihnuté miesto tečúcou vodou a mydlom.
V prípade kontaktu s očami si oči okamžite
a výdatne vypláchnite tečúcou vodou alebo
špeciálnym očným roztokom po dobu
minimálne 15 minút. V prípade pretrvávajúceho
pocitu pálenia alebo podráždenia sa poraďte s
lekárom.
V prípade jeho požitia si okamžite vypláchnite
ústnu dutinu čistou vodou a následne vypite
väčšie množstvo vody.
Za určitých podmienok (napríklad vysoká
teplota) nie je možné vylúčiť riziko úniku
amoniaku: nevdychujte ho. Výpary amoniaku
pôsobia dráždivo na sliznicu (oči, nos a hrdlo).

20
Kontroly

Odporúčania pre skladovanie

Postup




)
Vypnite zapaľovanie a vytiahnite kľúč.




)
Prístup k nádržke AdBlue®

získate tak,
že odstránite podlahu kufra a následne, v
závislosti od výbavy, vyberiete rezervné
koleso a/alebo odkladaciu schránku.





)
Otočte čierny uzáver o štvrť otáčky proti
smeru chodu hodinových ručičiek, bez
vyvinutia tlaku a vytiahnite ho smerom
hore.




)
Otočte modr ý uzáver o šestinu otáčky proti
smeru chodu hodinových ručičiek.

)
Vytiahnite uzáver smerom hore.

Neskladujte fľaše s aditívom AdBlue®

vo
vašom vozidle.
Skôr ako si hladinu aditíva doplníte, presvedčte
sa, či je vozidlo zaparkované na rovnom a
horizontálnom povrchu.
V zimnom období skontrolujte či je teplota
vozidla vyššia ako -11°C. V opačnom prípade,
nemôže byť nádržka aditíva AdBlue
®

doplnená.
Odstavte vozidlo na teplejšom mieste po dobu
niekoľkých hodín a následne hladinu doplňte.
Aditívum AdBlue
®

zamŕza pri teplote približne
-11°C a znehodnocuje sa pri teplote vyššej ako
25°C. Odporúča sa ho skladovať vo fľašiach
na chladnom mieste, chránenom pred priamym
slnečným žiarením.
Za týchto podmienok môže byť aditívum
uskladnené minimálne jeden rok.
Ak bolo aditívum vystavené mrazom, môže byť
následne použité po úplnom rozmrazení pri
izbovej teplote.

21
10
Kontroly



)
Vezmite fľašu aditíva AdBlue®

. Po kontrole
dátumu skončenia platnosti si pozorne
prečítajte návod na použitie, uvedený na
štítku a až potom nalejte obsah fľaše do
nádrže aditíva AdBlue
®
vo vašom vozidle.



)
Po vybratí fľaše, v prípade potečenia, utrite
okraj ústia nádrže vlhkou utierkou.




)
Umiestnite modr ý uzáver na ústie nádrže
a otočte ním o šestinu otáčky v smere
hodinových ručičiek, až na maximum.

)
Umiestnite čierny uzáver a otočte ním o
štvrť otáčky v smere hodinových ručičiek,
bez vyvinutia tlaku. Skontrolujte, či sa
polohová značka uzáveru nachádza oproti
značke dr žiaka.

)
Podľa výbavy dajte späť rezer vné koleso a/
alebo odkladaciu skrinku na spodok kufra.

)
Koberček dajte späť do kufra a zatvorte
veko.


Upozornenie
: ak došlo k úplnému
vyprázdneniu nádrže s aditívom
AdBlue
®
vo vašom vozidle - čo je
potvrdené varovnými správami a
blokovaním štartovania motora -
je nutné doplniť úroveň aditíva o
minimálne 3,8 litra (čo predstavuje dve
fľaše s objemom 1,89 litra).
V prípade vyšplechnutia aditíva miesto
okamžite opláchnite studenou vodou
alebo utrite vlhkou utierkou.
Ak aditívum skrištalizovalo, odstráňte
nános pomocou špongie a teplej vody.

Upozornenie: po doplnení aditíva
v prípade jeho nedostatku
musíte
bezpodmienečne počkať približne 5 minút
a až potom opätovne zapnúť zapaľovanie,
pričom nesmiete otvoriť dvere na
strane vodiča, ani odomknúť vozidlo,
ani vložiť kľúč do zapaľovania
.
Potom kľúč vložte do zapaľovania a po
10 sekundách zapnite motor.


Nevyhadzujte fľašky od aditíva AdBlue
®


do domového odpadu. Umiestnite ich do
kontajnerov vyhradených na tento účel
alebo ich odovzdajte u vášho predajcu.

22
Technické parametre

Motory


PureTech
72



VTi 115



PureTech 82



PureTech 82
S&S



Prevodovky

BVM
(Manuálna
5 stupňová)
ETG (Riadená
5 stupňová)
BVM
(Manuálna
5 stupňová)
BVA
(Automatická
4 stupňová)
BVM
(Manuálna
5 stupňová)
ETG (Riadená
5 stupňová)

Typy varianty verzie: DD...

HMY0
HMY0/P
NFP0
NFP6
NFP9
HMZ6
HMZ6/PS
Objem valcov (cm
3
)
1 199
1 587
1 199
1 200
Vŕtanie x zdvih (mm)
75 x 90,5
78,5 x 82
75 x 90,5
75 x 90,6
Max. výkon: norma EHK (kW) *
53
85
60
60
Otáčky max. výkonu (ot /min)
5 500
6 050
5 750
5 750
Max. krútiaci moment: norma EHK (Nm)
11 0
150
11 8
11 8
Otáčky max. krútiaceho momentu (ot /min)
3 000
4 000
2 750
2 750
Palivo
Bezolovnaté RON 91 až RON
98
Bezolovnaté RON 91 až RON
98
Bezolovnaté
RON 91 až
RON 98
Bezolovnaté
RON 91 až
RON 98
Katalyzátor
áno
áno
áno
áno
Objem motorového oleja v litroch (s olejovým
filtrom)
3,25
3,5
3,25
3,25











Benzínové pohonné jednotky


*

Maximálny výkon zodpovedá hodnote homologizovanej na skúšobnej stolici motora, v súlade s podmienkami stanovenými európskym nariadením
(smernica 1999/99/ES).

23
11
Technické parametre

Motory


PureTech 72



VTi 115



PureTech 82



PureTech 82
S&S



Prevodovky

BVM
(Manuálna
5 stupňová)
ETG (Riadená
5 stupňová)
BVM
(Manuálna
5 stupňová)
BVA
(Automatická
4 stupňová)
BVM
(Manuálna
5 stupňová)
ETG (Riadená
5 stupňová)

Typy varianty verzie: DD...

HMY0
HMY0/P
NFP0
NFP6
NFP9
HMZ6
HMZ6/PS


- Hmotnosť bez nákladu
980
1 090
980
980


- Pohotovostná hmotnosť
*

1 055
1 165
1 055

1 055


- Maximálna technicky povolená hmotnosť
(MTAC)
1 459
1 467
1 524
1 559
1 470
-


-
Maximálna povolená hmotnosť jazdnej súpravy (MTR A)

sklon vozovky 12%
1 909
1 917
2 274
2 309
1 920
-


- Brzdený príves (v limite MTR A)
sklon vozovky 10% alebo 12%
450
750
450
450


- Brzdený príves ** (s prenesením zaťaženia v
limite MTR A)
720
1 010
720
720


- Nebrzdený príves
450
580
600
450
450


- Odporúčané zaťaženie na čape ťažného zariadenia

55
55
55
55

*
Pohotovostná hmotnosť sa rovná hmotnosti bez nákladu + vodič (75 kg).


**
Hmotnosť brzdeného prívesu môže byť v rámci limitu MTR A (Maximálna povolená hmotnosť jazdnej súpravy) zvýšená za podmienky, že bude o rovnakú hodnotu znížená MTAC
(Maximálna technicky povolená hmotnosť) vlečúceho vozidla; pozor, nedostatočné zaťaženie ťahajúceho vozidla môže mať za následok zhoršenie držania jazdnej stopy.

Uvedené hodnoty MTR A a vlečné zaťaženia sú platné pre maximálnu nadmorskú výšku 1000 metrov; spomínané vlečné zaťaženie musí byť
zredukované o 10 % každých ďalších 1000 výškových metrov.
V prípade ťahajúceho vozidla je zakázané prekročenie rýchlosti 100 km/h (dodržiavajte legislatívu platnú vo vašej krajine).
Príliš vysoké vonkajšie teploty môžu spôsobiť zníženie výkonu vozidla z dôvodu ochrany motora; ak je vonkajšia teplota vyššia ako 37 °C, obmedzte
vlečné zaťaženie.











Hmotnosti pre benzínové motory (v kg)

24
Technické parametre

Motor



HDi 92



BlueHDi 100



Prevodovky

BVM (Manuálna 5 stupňová)
BVM (Manuálna 5 stupňová)

Typy varianty verzie: DD...

9HJC
9HP0
BHY6
Objem valcov (cm
3
)
1 560
1 560
Vŕtanie x zdvih (mm)
75 x 88
75 x 88,3
Max. výkon: norma EHK (kW) *
68
73
Otáčky max. výkonu (ot /min)
4 000
3 750
Max. krútiaci moment: norma EHK (Nm)
230
254
Otáčky max. krútiaceho momentu (ot /min)
1 750
1 750
Palivo

Nafta
Nafta
Katalyzátor
áno
áno
Filter na pevné častice
nie
áno
áno
Objem motorového oleja (v litroch) u motora (s
olejovým filtrom)
3,75
3,75











Pohonné jednotky Diesel



*
Maximálny výkon zodpovedá hodnote homologizovanej na skúšobnej stolici motora, v súlade s podmienkami stanovenými európskym nariadením
(smernica 1999/99/ES).

25
11
Technické parametre

Uvedené hodnoty MTR A a vlečné zaťaženia sú platné pre maximálnu nadmorskú výšku 1000 metrov; spomínané vlečné zaťaženie musí byť
zredukované o 10 % každých ďalších 1000 výškových metrov.
V prípade vlečúceho vozidla je zakázané prekročenie rýchlosti 100 km/h (dodržiavajte legislatívu platnú vo vašej krajine).
Príliš vysoké vonkajšie teploty môžu spôsobiť zníženie výkonu vozidla z dôvodu ochrany motora; ak je vonkajšia teplota vyššia ako 37 °C, obmedzte
vlečné zaťaženie.

*
Pohotovostná hmotnosť sa rovná hmotnosti bez nákladu + vodič (75 kg).


**

Hmotnosť brzdeného prívesu môže byť v rámci limitu MTR A (Maximálna povolená hmotnosť jazdnej súpravy) zvýšená za podmienky, že bude o rovnakú hodnotu znížená MTAC
(Maximálna technicky povolená hmotnosť) vlečúceho vozidla; pozor, nedostatočné zaťaženie ťahajúceho vozidla môže mať za následok zhoršenie držania jazdnej stopy.


Motor



HDi 92



BlueHDi 100



Prevodovky

BVM (Manuálna 5 stupňová)
BVM (Manuálna 5 stupňová)

Typy varianty verzie: DD...

9HJC
9HP0
BHY6


- Hmotnosť bez nákladu
1 090
1 090


- Pohotovostná hmotnosť
*

1 165
1 165


- Maximálna technicky povolená hmotnosť
(MTAC)
1 549
1 548
1 585


-
Maximálna povolená hmotnosť jazdnej súpravy (MTR A)

sklon vozovky 12%
2 299
2 298
2 335


- Brzdený príves (v limite MTR A)
sklon vozovky 10% alebo 12%
750
750


- Brzdený príves ** (s prenosom zaťaženia v
limite MTR A)
1 010
1 010


- Nebrzdený príves
580
580


-
Odporúčané zaťaženie na čape ťažného zariadenia

55
55

















Hmotnosti pre vozidlá s motorom Diesel (v kg)

Audio a Telematika
4
Autorádio / Bluetooth ®
s integrovaným displejom


Obsah
Pr vé kroky 5
Ovládače na volante 6
Rádio 7
Médium 9
Te l e f ó n 13
Audio nastavenia 16
Konfi gurácia 17
Stromové zobrazenie displeja 18
Najčastejšie otázky 19

Z bezpečnostných dôvodov musí vodič vykonávať operácie,
vyžadujúce si jeho zvýšenú pozornosť, na zastavenom vozidle.
V prípade vypnutia motora sa systém vypne pri aktivácii
úsporného režimu energie, z dôvodu ochrany batérie pre jej
vybitím.
