2016 BMW X6 M Omistajan Käsikirja (in Finnish)

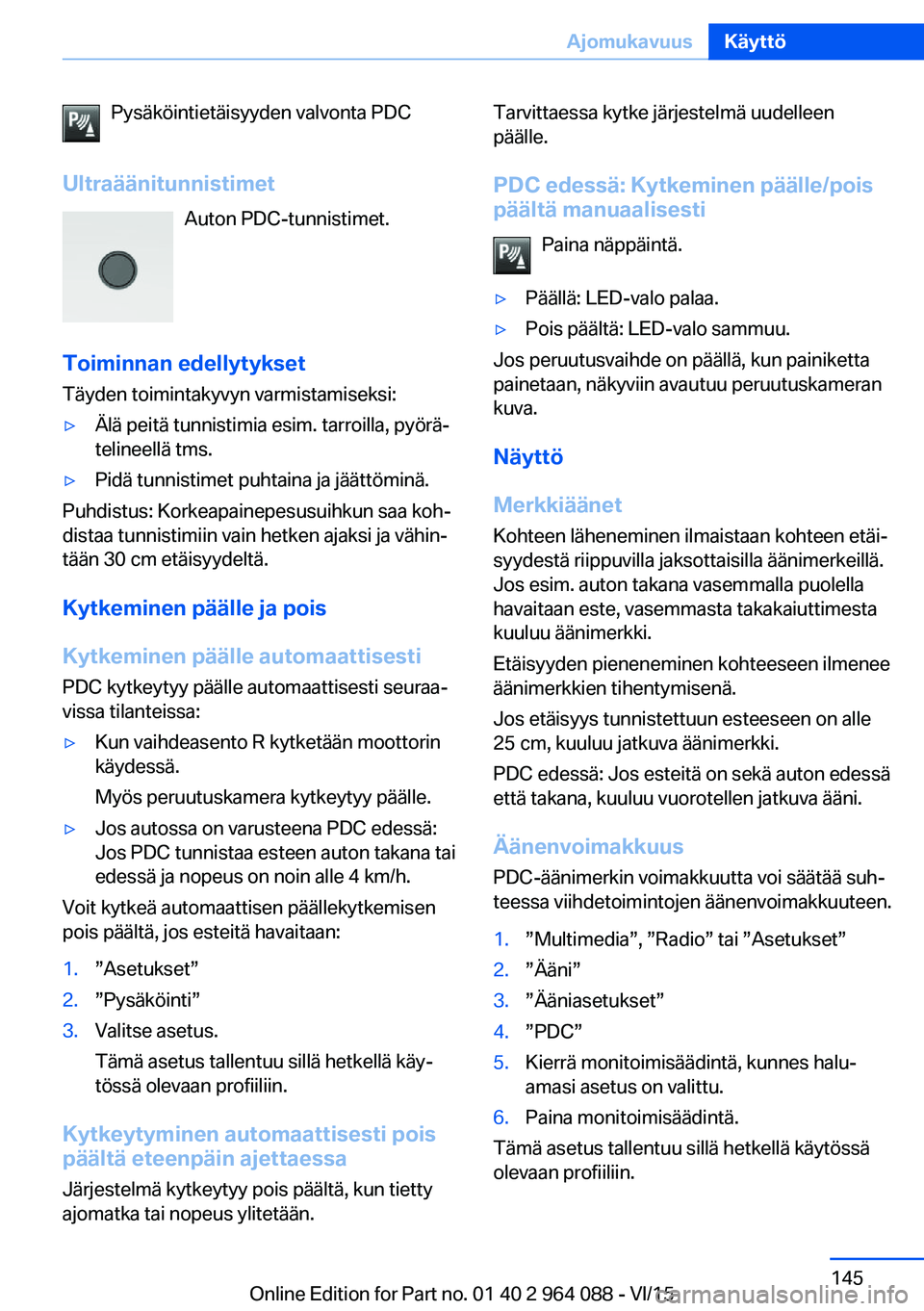

Pysäköintietäisyyden valvonta PDC
Ultraäänitunnistimet Auton PDC-tunnistimet.
Toiminnan edellytykset
Täyden toimintakyvyn varmistamiseksi:▷Älä peitä tunnistimia esim. tarroilla, pyörä‐
telineellä tms.▷Pidä tunnistimet puhtaina ja jäättöminä.
Puhdistus: Korkeapainepesusuihkun saa koh‐
distaa tunnistimiin vain hetken ajaksi ja vähin‐
tään 30 cm etäisyydeltä.
Kytkeminen päälle ja pois
Kytkeminen päälle automaattisesti
PDC kytkeytyy päälle automaattisesti seuraa‐
vissa tilanteissa:
▷Kun vaihdeasento R kytketään moottorin
käydessä.
Myös peruutuskamera kytkeytyy päälle.▷Jos autossa on varusteena PDC edessä:
Jos PDC tunnistaa esteen auton takana tai
edessä ja nopeus on noin alle 4 km/h.
Voit kytkeä automaattisen päällekytkemisen
pois päältä, jos esteitä havaitaan:
1.”Asetukset”2.”Pysäköinti”3.Valitse asetus.
Tämä asetus tallentuu sillä hetkellä käy‐
tössä olevaan profiiliin.
Kytkeytyminen automaattisesti pois
päältä eteenpäin ajettaessa
Järjestelmä kytkeytyy pois päältä, kun tietty
ajomatka tai nopeus ylitetään.
Tarvittaessa kytke järjestelmä uudelleen
päälle.
PDC edessä: Kytkeminen päälle/pois
päältä manuaalisesti
Paina näppäintä.▷Päällä: LED-valo palaa.▷Pois päältä: LED-valo sammuu.
Jos peruutusvaihde on päällä, kun painiketta
painetaan, näkyviin avautuu peruutuskameran
kuva.
Näyttö
Merkkiäänet
Kohteen läheneminen ilmaistaan kohteen etäi‐
syydestä riippuvilla jaksottaisilla äänimerkeillä.
Jos esim. auton takana vasemmalla puolella
havaitaan este, vasemmasta takakaiuttimesta
kuuluu äänimerkki.
Etäisyyden pieneneminen kohteeseen ilmenee
äänimerkkien tihentymisenä.
Jos etäisyys tunnistettuun esteeseen on alle
25 cm, kuuluu jatkuva äänimerkki.
PDC edessä: Jos esteitä on sekä auton edessä
että takana, kuuluu vuorotellen jatkuva ääni.
ÄänenvoimakkuusPDC-äänimerkin voimakkuutta voi säätää suh‐
teessa viihdetoimintojen äänenvoimakkuuteen.
1.”Multimedia”, ”Radio” tai ”Asetukset”2.”Ääni”3.”Ääniasetukset”4.”PDC”5.Kierrä monitoimisäädintä, kunnes halu‐
amasi asetus on valittu.6.Paina monitoimisäädintä.
Tämä asetus tallentuu sillä hetkellä käytössä
olevaan profiiliin.
Seite 145AjomukavuusKäyttö145
Online Edition for Part no. 01 40 2 964 088 - VI/15

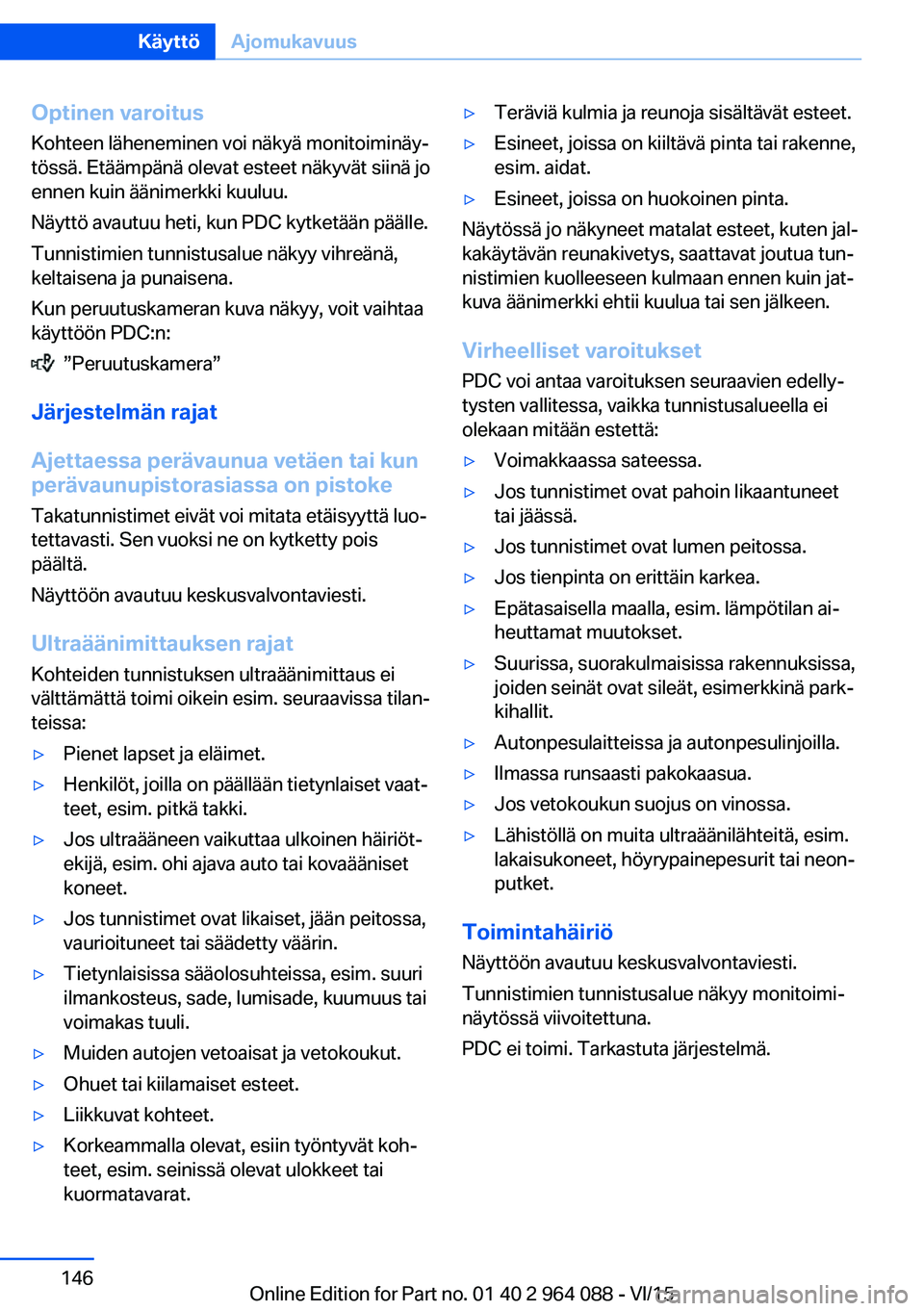

Optinen varoitusKohteen läheneminen voi näkyä monitoiminäy‐
tössä. Etäämpänä olevat esteet näkyvät siinä jo
ennen kuin äänimerkki kuuluu.
Näyttö avautuu heti, kun PDC kytketään päälle.
Tunnistimien tunnistusalue näkyy vihreänä,
keltaisena ja punaisena.
Kun peruutuskameran kuva näkyy, voit vaihtaa
käyttöön PDC:n:
”Peruutuskamera”
Järjestelmän rajat
Ajettaessa perävaunua vetäen tai kun
perävaunupistorasiassa on pistoke
Takatunnistimet eivät voi mitata etäisyyttä luo‐
tettavasti. Sen vuoksi ne on kytketty pois
päältä.
Näyttöön avautuu keskusvalvontaviesti.
Ultraäänimittauksen rajat
Kohteiden tunnistuksen ultraäänimittaus ei
välttämättä toimi oikein esim. seuraavissa tilan‐
teissa:
▷Pienet lapset ja eläimet.▷Henkilöt, joilla on päällään tietynlaiset vaat‐
teet, esim. pitkä takki.▷Jos ultraääneen vaikuttaa ulkoinen häiriöt‐
ekijä, esim. ohi ajava auto tai kovaääniset
koneet.▷Jos tunnistimet ovat likaiset, jään peitossa,
vaurioituneet tai säädetty väärin.▷Tietynlaisissa sääolosuhteissa, esim. suuri
ilmankosteus, sade, lumisade, kuumuus tai
voimakas tuuli.▷Muiden autojen vetoaisat ja vetokoukut.▷Ohuet tai kiilamaiset esteet.▷Liikkuvat kohteet.▷Korkeammalla olevat, esiin työntyvät koh‐
teet, esim. seinissä olevat ulokkeet tai
kuormatavarat.▷Teräviä kulmia ja reunoja sisältävät esteet.▷Esineet, joissa on kiiltävä pinta tai rakenne,
esim. aidat.▷Esineet, joissa on huokoinen pinta.
Näytössä jo näkyneet matalat esteet, kuten jal‐
kakäytävän reunakivetys, saattavat joutua tun‐
nistimien kuolleeseen kulmaan ennen kuin jat‐
kuva äänimerkki ehtii kuulua tai sen jälkeen.
Virheelliset varoitukset
PDC voi antaa varoituksen seuraavien edelly‐
tysten vallitessa, vaikka tunnistusalueella ei
olekaan mitään estettä:
▷Voimakkaassa sateessa.▷Jos tunnistimet ovat pahoin likaantuneet
tai jäässä.▷Jos tunnistimet ovat lumen peitossa.▷Jos tienpinta on erittäin karkea.▷Epätasaisella maalla, esim. lämpötilan ai‐
heuttamat muutokset.▷Suurissa, suorakulmaisissa rakennuksissa,
joiden seinät ovat sileät, esimerkkinä park‐
kihallit.▷Autonpesulaitteissa ja autonpesulinjoilla.▷Ilmassa runsaasti pakokaasua.▷Jos vetokoukun suojus on vinossa.▷Lähistöllä on muita ultraäänilähteitä, esim.
lakaisukoneet, höyrypainepesurit tai neon‐
putket.
Toimintahäiriö
Näyttöön avautuu keskusvalvontaviesti.
Tunnistimien tunnistusalue näkyy monitoimi‐
näytössä viivoitettuna.
PDC ei toimi. Tarkastuta järjestelmä.
Seite 146KäyttöAjomukavuus146
Online Edition for Part no. 01 40 2 964 088 - VI/15

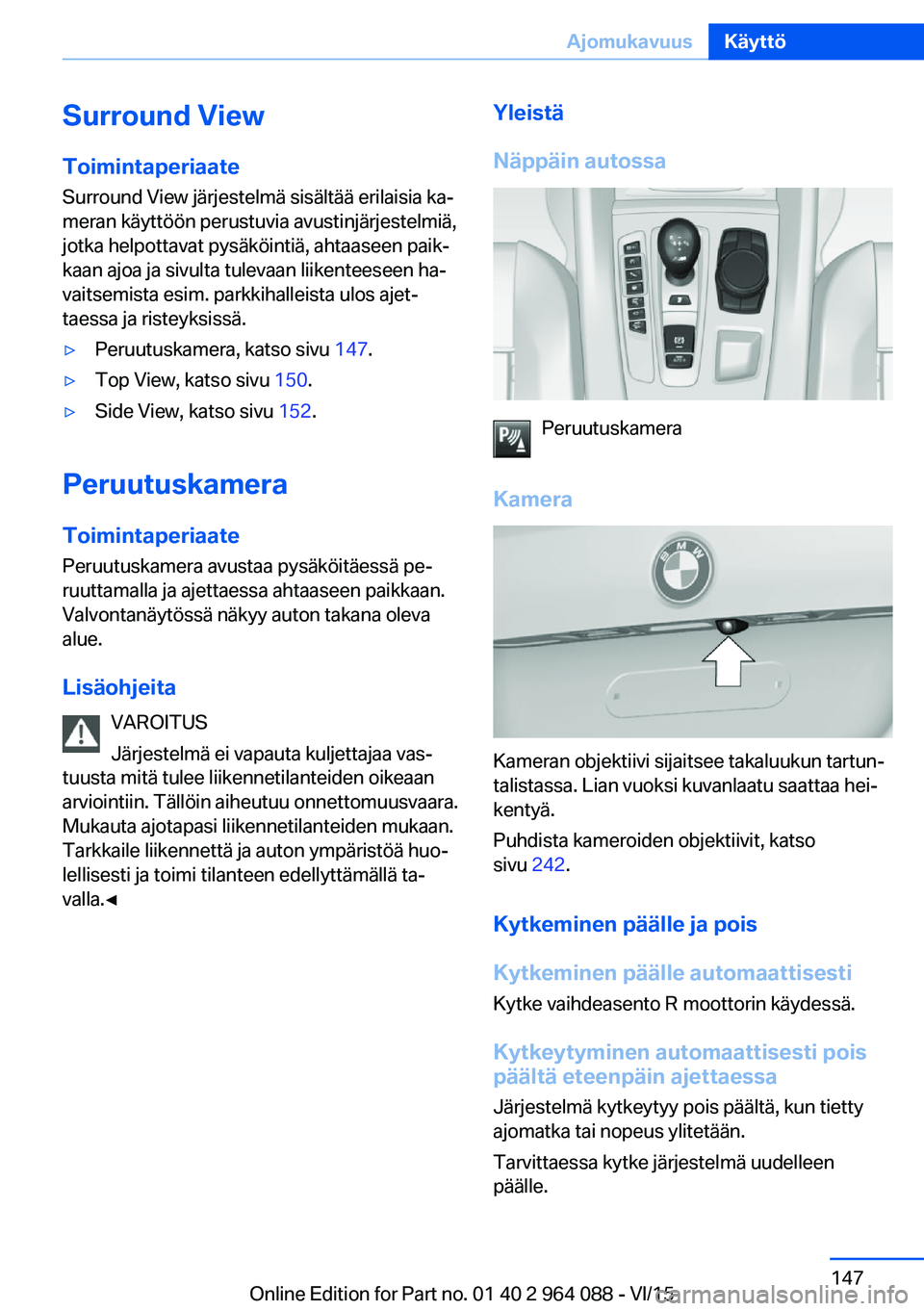

Surround View
Toimintaperiaate Surround View järjestelmä sisältää erilaisia ka‐
meran käyttöön perustuvia avustinjärjestelmiä,
jotka helpottavat pysäköintiä, ahtaaseen paik‐
kaan ajoa ja sivulta tulevaan liikenteeseen ha‐
vaitsemista esim. parkkihalleista ulos ajet‐
taessa ja risteyksissä.▷Peruutuskamera, katso sivu 147.▷Top View, katso sivu 150.▷Side View, katso sivu 152.
Peruutuskamera
Toimintaperiaate
Peruutuskamera avustaa pysäköitäessä pe‐
ruuttamalla ja ajettaessa ahtaaseen paikkaan.
Valvontanäytössä näkyy auton takana oleva
alue.
Lisäohjeita VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Tällöin aiheutuu onnettomuusvaara.
Mukauta ajotapasi liikennetilanteiden mukaan.
Tarkkaile liikennettä ja auton ympäristöä huo‐
lellisesti ja toimi tilanteen edellyttämällä ta‐
valla.◀
Yleistä
Näppäin autossa
Peruutuskamera
Kamera
Kameran objektiivi sijaitsee takaluukun tartun‐
talistassa. Lian vuoksi kuvanlaatu saattaa hei‐
kentyä.
Puhdista kameroiden objektiivit, katso
sivu 242.
Kytkeminen päälle ja pois
Kytkeminen päälle automaattisesti Kytke vaihdeasento R moottorin käydessä.
Kytkeytyminen automaattisesti pois
päältä eteenpäin ajettaessa
Järjestelmä kytkeytyy pois päältä, kun tietty
ajomatka tai nopeus ylitetään.
Tarvittaessa kytke järjestelmä uudelleen
päälle.
Seite 147AjomukavuusKäyttö147
Online Edition for Part no. 01 40 2 964 088 - VI/15

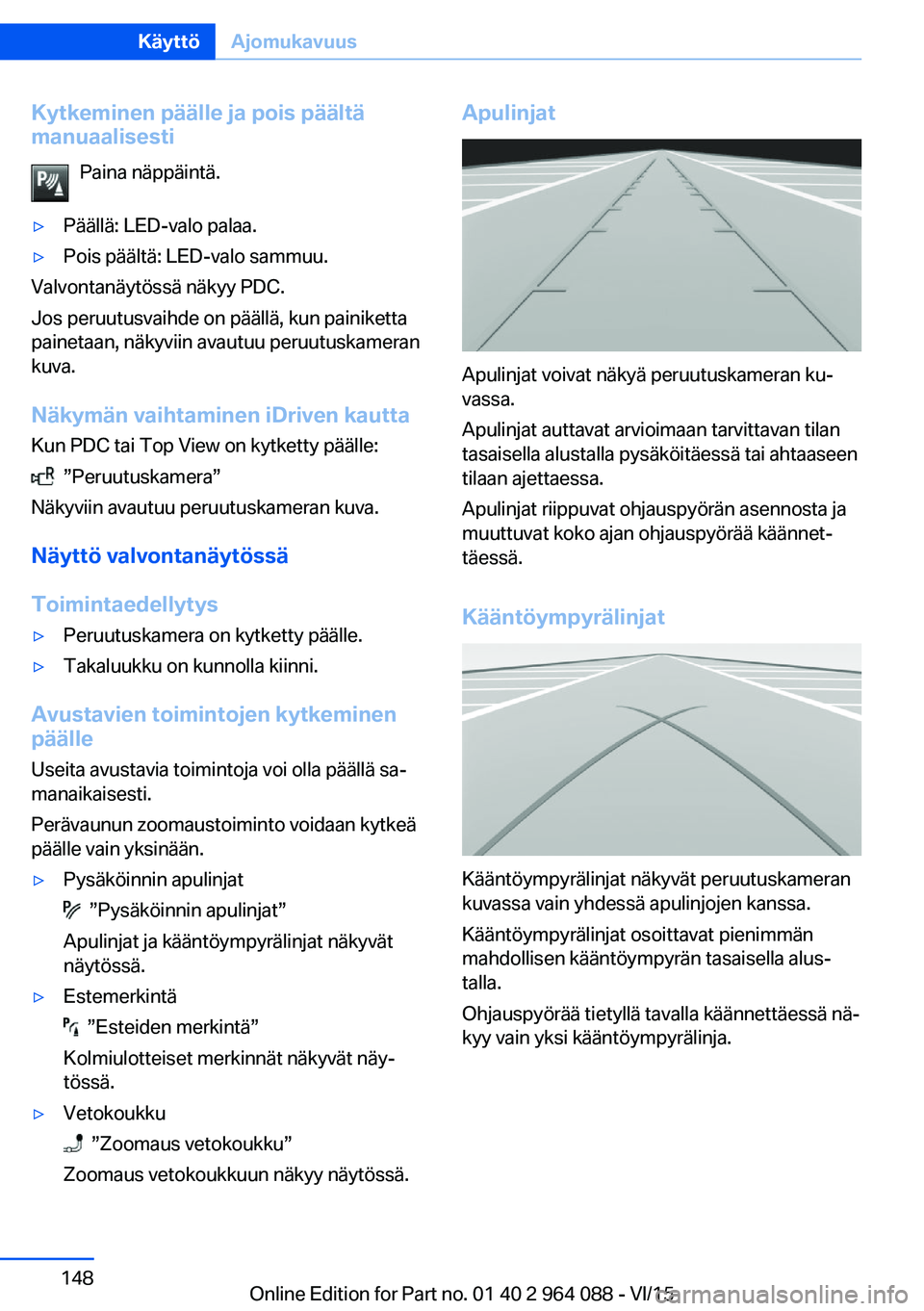

Kytkeminen päälle ja pois päältä
manuaalisesti
Paina näppäintä.▷Päällä: LED-valo palaa.▷Pois päältä: LED-valo sammuu.
Valvontanäytössä näkyy PDC.
Jos peruutusvaihde on päällä, kun painiketta
painetaan, näkyviin avautuu peruutuskameran
kuva.
Näkymän vaihtaminen iDriven kautta
Kun PDC tai Top View on kytketty päälle:
”Peruutuskamera”
Näkyviin avautuu peruutuskameran kuva.
Näyttö valvontanäytössä
Toimintaedellytys
▷Peruutuskamera on kytketty päälle.▷Takaluukku on kunnolla kiinni.
Avustavien toimintojen kytkeminen
päälle
Useita avustavia toimintoja voi olla päällä sa‐
manaikaisesti.
Perävaunun zoomaustoiminto voidaan kytkeä
päälle vain yksinään.
▷Pysäköinnin apulinjat
”Pysäköinnin apulinjat”
Apulinjat ja kääntöympyrälinjat näkyvät
näytössä.
▷Estemerkintä
”Esteiden merkintä”
Kolmiulotteiset merkinnät näkyvät näy‐
tössä.
▷Vetokoukku
”Zoomaus vetokoukku”
Zoomaus vetokoukkuun näkyy näytössä.
Apulinjat
Apulinjat voivat näkyä peruutuskameran ku‐
vassa.
Apulinjat auttavat arvioimaan tarvittavan tilan
tasaisella alustalla pysäköitäessä tai ahtaaseen
tilaan ajettaessa.
Apulinjat riippuvat ohjauspyörän asennosta ja
muuttuvat koko ajan ohjauspyörää käännet‐
täessä.
Kääntöympyrälinjat
Kääntöympyrälinjat näkyvät peruutuskameran
kuvassa vain yhdessä apulinjojen kanssa.
Kääntöympyrälinjat osoittavat pienimmän
mahdollisen kääntöympyrän tasaisella alus‐
talla.
Ohjauspyörää tietyllä tavalla käännettäessä nä‐
kyy vain yksi kääntöympyrälinja.
Seite 148KäyttöAjomukavuus148
Online Edition for Part no. 01 40 2 964 088 - VI/15

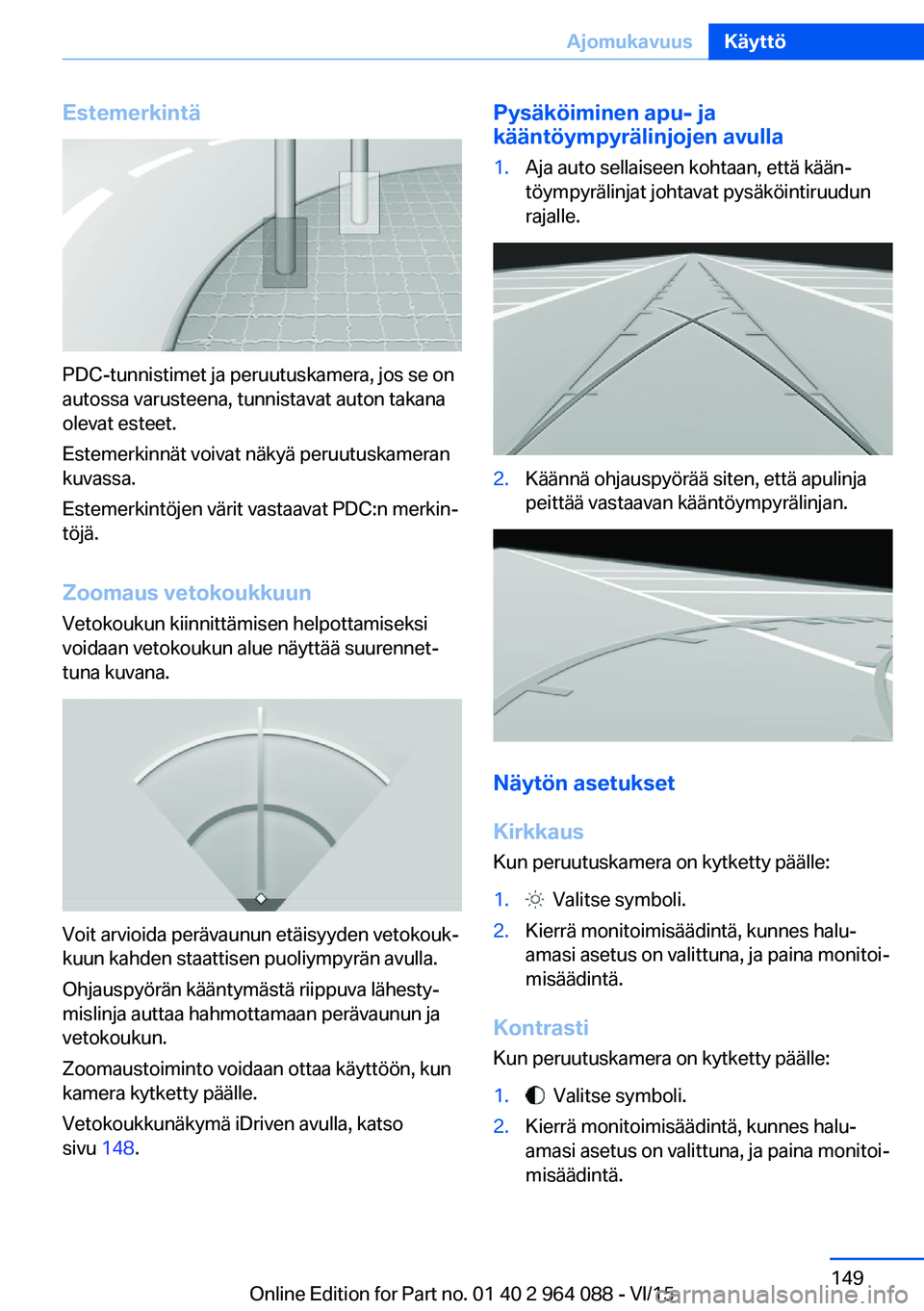

Estemerkintä
PDC-tunnistimet ja peruutuskamera, jos se on
autossa varusteena, tunnistavat auton takana
olevat esteet.
Estemerkinnät voivat näkyä peruutuskameran
kuvassa.
Estemerkintöjen värit vastaavat PDC:n merkin‐
töjä.
Zoomaus vetokoukkuun Vetokoukun kiinnittämisen helpottamiseksi
voidaan vetokoukun alue näyttää suurennet‐
tuna kuvana.
Voit arvioida perävaunun etäisyyden vetokouk‐
kuun kahden staattisen puoliympyrän avulla.
Ohjauspyörän kääntymästä riippuva lähesty‐
mislinja auttaa hahmottamaan perävaunun ja
vetokoukun.
Zoomaustoiminto voidaan ottaa käyttöön, kun
kamera kytketty päälle.
Vetokoukkunäkymä iDriven avulla, katso
sivu 148.
Pysäköiminen apu- ja
kääntöympyrälinjojen avulla1.Aja auto sellaiseen kohtaan, että kään‐
töympyrälinjat johtavat pysäköintiruudun
rajalle.2.Käännä ohjauspyörää siten, että apulinja
peittää vastaavan kääntöympyrälinjan.
Näytön asetukset
Kirkkaus
Kun peruutuskamera on kytketty päälle:
1. Valitse symboli.2.Kierrä monitoimisäädintä, kunnes halu‐
amasi asetus on valittuna, ja paina monitoi‐
misäädintä.
Kontrasti
Kun peruutuskamera on kytketty päälle:
1. Valitse symboli.2.Kierrä monitoimisäädintä, kunnes halu‐
amasi asetus on valittuna, ja paina monitoi‐
misäädintä.Seite 149AjomukavuusKäyttö149
Online Edition for Part no. 01 40 2 964 088 - VI/15

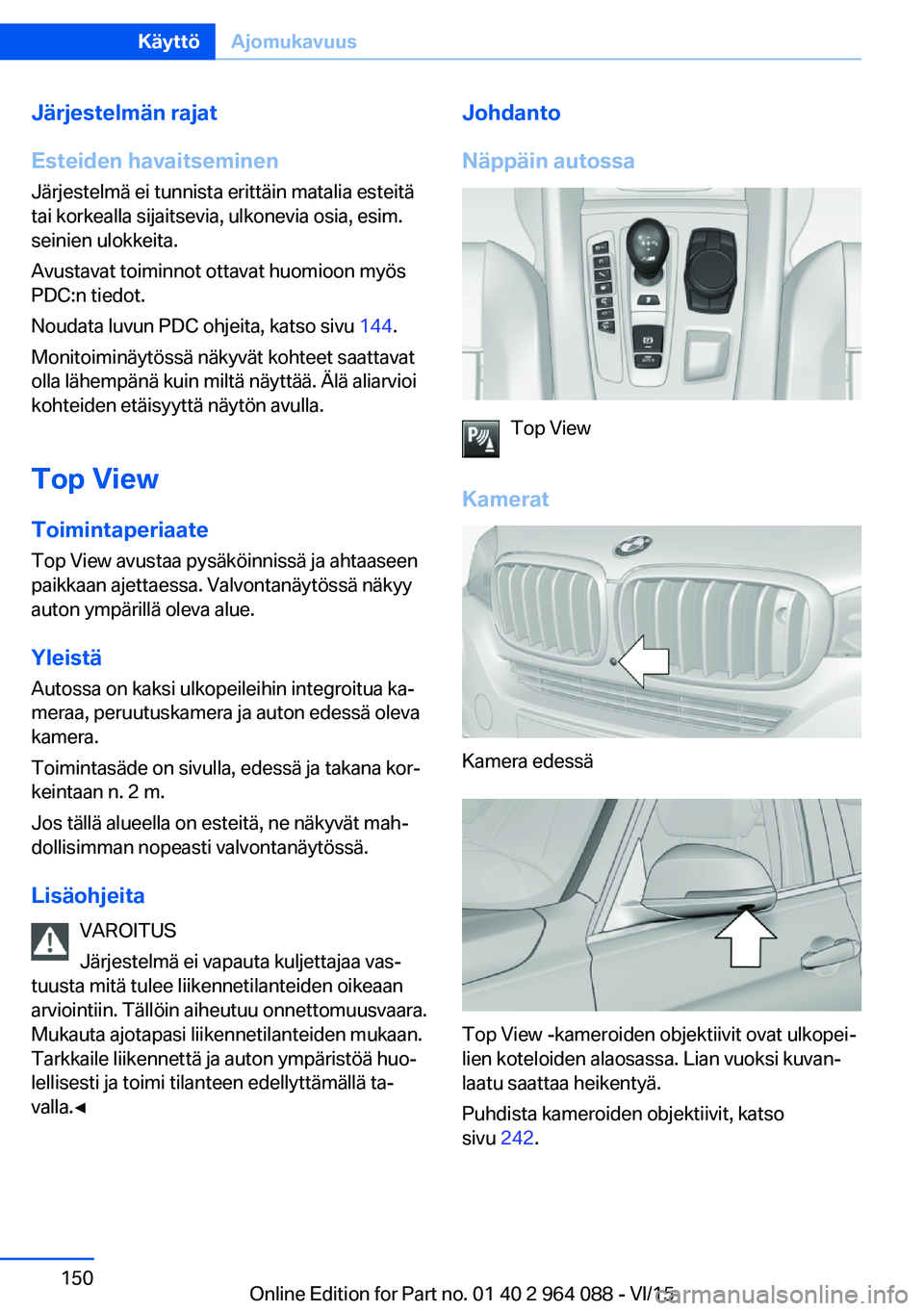

Järjestelmän rajat
Esteiden havaitseminen
Järjestelmä ei tunnista erittäin matalia esteitä
tai korkealla sijaitsevia, ulkonevia osia, esim.
seinien ulokkeita.
Avustavat toiminnot ottavat huomioon myös
PDC:n tiedot.
Noudata luvun PDC ohjeita, katso sivu 144.
Monitoiminäytössä näkyvät kohteet saattavat
olla lähempänä kuin miltä näyttää. Älä aliarvioi
kohteiden etäisyyttä näytön avulla.
Top View Toimintaperiaate
Top View avustaa pysäköinnissä ja ahtaaseen
paikkaan ajettaessa. Valvontanäytössä näkyy
auton ympärillä oleva alue.
Yleistä
Autossa on kaksi ulkopeileihin integroitua ka‐
meraa, peruutuskamera ja auton edessä oleva kamera.
Toimintasäde on sivulla, edessä ja takana kor‐
keintaan n. 2 m.
Jos tällä alueella on esteitä, ne näkyvät mah‐
dollisimman nopeasti valvontanäytössä.
Lisäohjeita VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Tällöin aiheutuu onnettomuusvaara.
Mukauta ajotapasi liikennetilanteiden mukaan.
Tarkkaile liikennettä ja auton ympäristöä huo‐
lellisesti ja toimi tilanteen edellyttämällä ta‐
valla.◀Johdanto
Näppäin autossa
Top View
Kamerat
Kamera edessä
Top View -kameroiden objektiivit ovat ulkopei‐
lien koteloiden alaosassa. Lian vuoksi kuvan‐
laatu saattaa heikentyä.
Puhdista kameroiden objektiivit, katso
sivu 242.
Seite 150KäyttöAjomukavuus150
Online Edition for Part no. 01 40 2 964 088 - VI/15

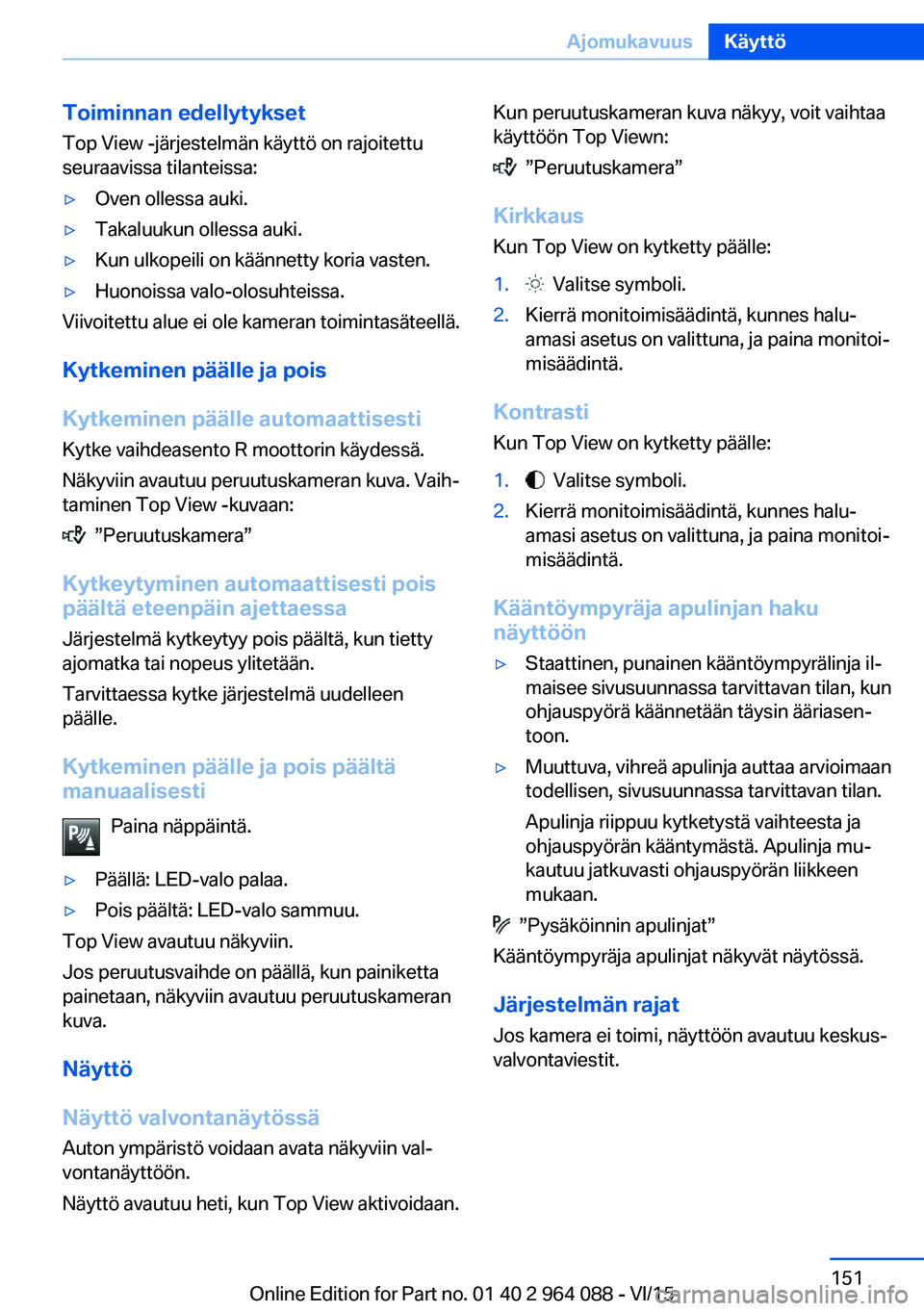

Toiminnan edellytyksetTop View -järjestelmän käyttö on rajoitettu
seuraavissa tilanteissa:▷Oven ollessa auki.▷Takaluukun ollessa auki.▷Kun ulkopeili on käännetty koria vasten.▷Huonoissa valo-olosuhteissa.
Viivoitettu alue ei ole kameran toimintasäteellä.
Kytkeminen päälle ja pois
Kytkeminen päälle automaattisesti Kytke vaihdeasento R moottorin käydessä.
Näkyviin avautuu peruutuskameran kuva. Vaih‐
taminen Top View -kuvaan:
”Peruutuskamera”
Kytkeytyminen automaattisesti pois
päältä eteenpäin ajettaessa
Järjestelmä kytkeytyy pois päältä, kun tietty
ajomatka tai nopeus ylitetään.
Tarvittaessa kytke järjestelmä uudelleen
päälle.
Kytkeminen päälle ja pois päältä
manuaalisesti
Paina näppäintä.
▷Päällä: LED-valo palaa.▷Pois päältä: LED-valo sammuu.
Top View avautuu näkyviin.
Jos peruutusvaihde on päällä, kun painiketta
painetaan, näkyviin avautuu peruutuskameran
kuva.
Näyttö
Näyttö valvontanäytössä
Auton ympäristö voidaan avata näkyviin val‐
vontanäyttöön.
Näyttö avautuu heti, kun Top View aktivoidaan.
Kun peruutuskameran kuva näkyy, voit vaihtaa
käyttöön Top Viewn:
”Peruutuskamera”
Kirkkaus
Kun Top View on kytketty päälle:
1. Valitse symboli.2.Kierrä monitoimisäädintä, kunnes halu‐
amasi asetus on valittuna, ja paina monitoi‐
misäädintä.
Kontrasti
Kun Top View on kytketty päälle:
1. Valitse symboli.2.Kierrä monitoimisäädintä, kunnes halu‐
amasi asetus on valittuna, ja paina monitoi‐
misäädintä.
Kääntöympyräja apulinjan haku
näyttöön
▷Staattinen, punainen kääntöympyrälinja il‐
maisee sivusuunnassa tarvittavan tilan, kun
ohjauspyörä käännetään täysin ääriasen‐
toon.▷Muuttuva, vihreä apulinja auttaa arvioimaan
todellisen, sivusuunnassa tarvittavan tilan.
Apulinja riippuu kytketystä vaihteesta ja
ohjauspyörän kääntymästä. Apulinja mu‐
kautuu jatkuvasti ohjauspyörän liikkeen
mukaan.
”Pysäköinnin apulinjat”
Kääntöympyräja apulinjat näkyvät näytössä.
Järjestelmän rajat
Jos kamera ei toimi, näyttöön avautuu keskus‐
valvontaviestit.
Seite 151AjomukavuusKäyttö151
Online Edition for Part no. 01 40 2 964 088 - VI/15

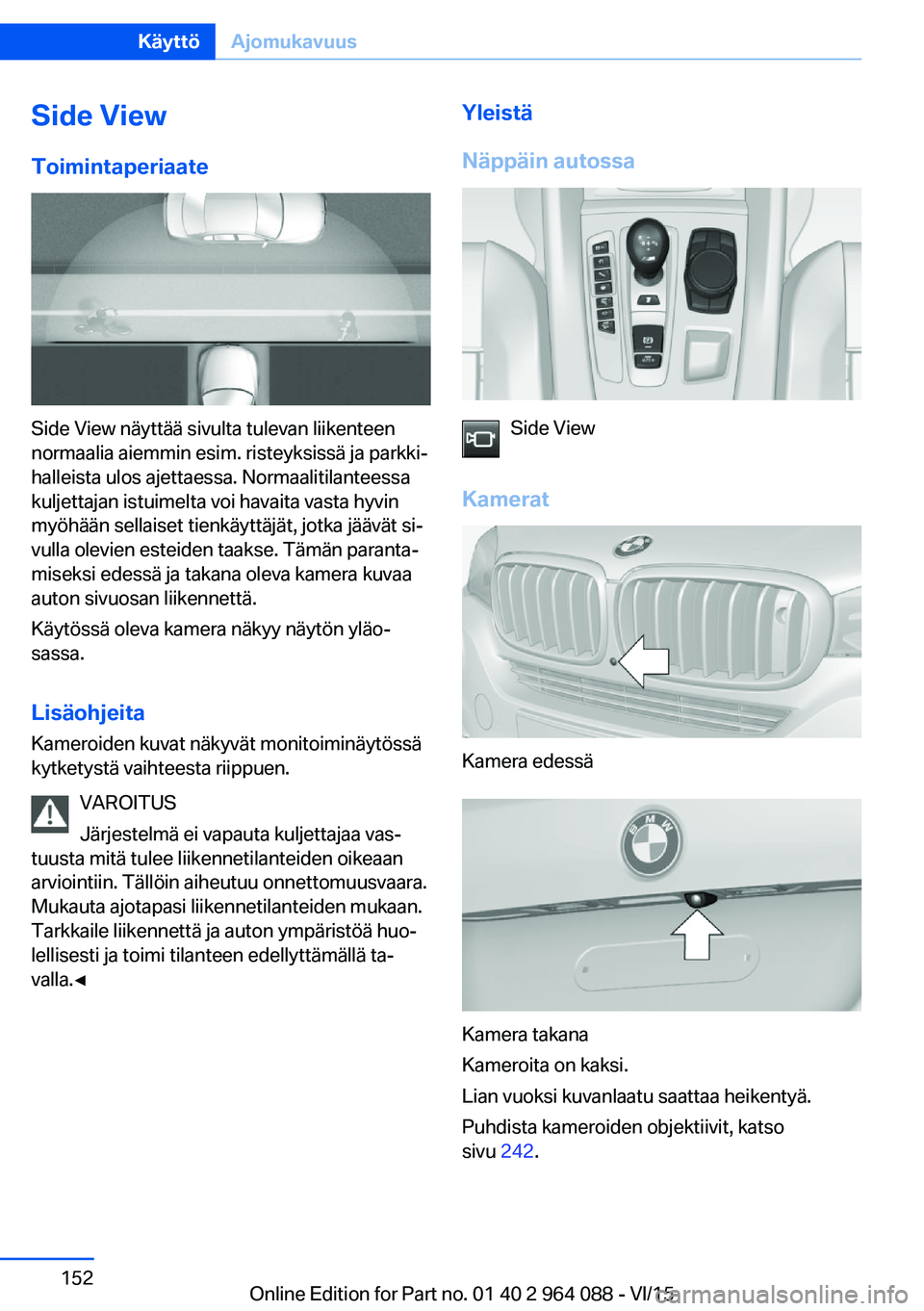

Side ViewToimintaperiaate
Side View näyttää sivulta tulevan liikenteen
normaalia aiemmin esim. risteyksissä ja parkki‐
halleista ulos ajettaessa. Normaalitilanteessa
kuljettajan istuimelta voi havaita vasta hyvin
myöhään sellaiset tienkäyttäjät, jotka jäävät si‐
vulla olevien esteiden taakse. Tämän paranta‐
miseksi edessä ja takana oleva kamera kuvaa
auton sivuosan liikennettä.
Käytössä oleva kamera näkyy näytön yläo‐
sassa.
Lisäohjeita
Kameroiden kuvat näkyvät monitoiminäytössä
kytketystä vaihteesta riippuen.
VAROITUS
Järjestelmä ei vapauta kuljettajaa vas‐
tuusta mitä tulee liikennetilanteiden oikeaan
arviointiin. Tällöin aiheutuu onnettomuusvaara.
Mukauta ajotapasi liikennetilanteiden mukaan.
Tarkkaile liikennettä ja auton ympäristöä huo‐
lellisesti ja toimi tilanteen edellyttämällä ta‐
valla.◀
Yleistä
Näppäin autossa
Side View
Kamerat
Kamera edessä
Kamera takana
Kameroita on kaksi.
Lian vuoksi kuvanlaatu saattaa heikentyä.
Puhdista kameroiden objektiivit, katso
sivu 242.
Seite 152KäyttöAjomukavuus152
Online Edition for Part no. 01 40 2 964 088 - VI/15
