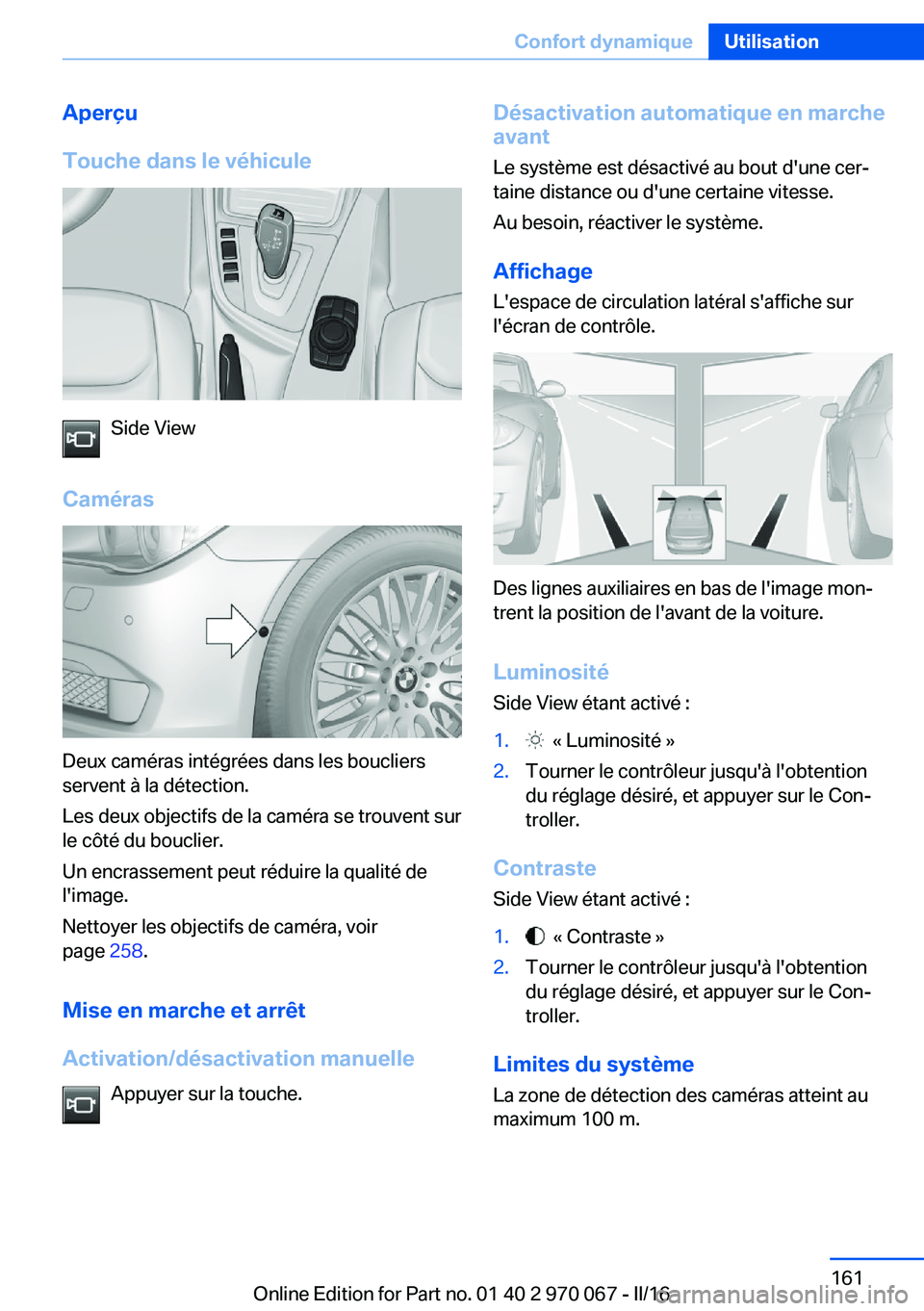

Aperçu
Touche dans le véhicule
Side View
Caméras
Deux caméras intégrées dans les boucliers
servent à la détection.
Les deux objectifs de la caméra se trouvent sur
le côté du bouclier.
Un encrassement peut réduire la qualité de
l'image.
Nettoyer les objectifs de caméra, voir
page 258.
Mise en marche et arrêt
Activation/désactivation manuelle Appuyer sur la touche.
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Affichage
L'espace de circulation latéral s'affiche sur
l'écran de contrôle.
Des lignes auxiliaires en bas de l'image mon‐
trent la position de l'avant de la voiture.
Luminosité Side View étant activé :
1. « Luminosité »2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Side View étant activé :
1. « Contraste »2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Limites du système
La zone de détection des caméras atteint au
maximum 100 m.
Seite 161Confort dynamiqueUtilisation161
Online Edition for Part no. 01 40 2 970 067 - II/16

Top View
Principe Top View vous facilite autant le stationnement
que les autres manœuvres. Il affiche pour cela
les côtés porte et chaussée de la voiture sur
l'écran de contrôle.
Généralités
Les vues sont prises par deux caméras inté‐
grées dans les rétroviseurs extérieurs et par la
caméra de recul.
La portée est d'au moins 2 m sur les côtés et à
l'arrière.
Il est ainsi possible de détecter précocement
les obstacles jusqu'à hauteur des rétroviseurs
extérieurs.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et intervenir activement dans les situations cor‐
respondantes.◀

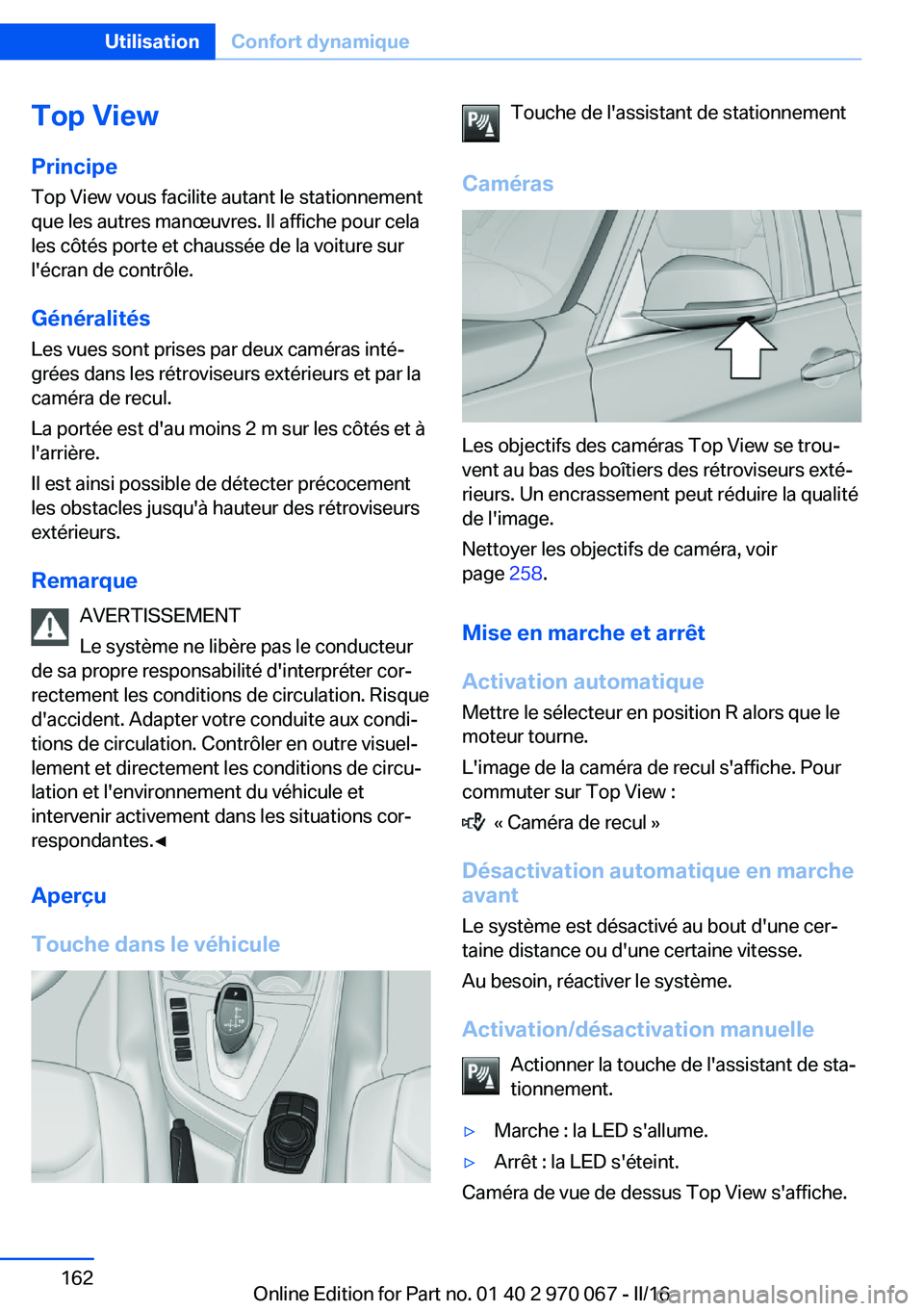

Aperçu
Touche dans le véhiculeTouche de l'assistant de stationnement
Caméras
Les objectifs des caméras Top View se trou‐
vent au bas des boîtiers des rétroviseurs exté‐
rieurs. Un encrassement peut réduire la qualité
de l'image.
Nettoyer les objectifs de caméra, voir
page 258.
Mise en marche et arrêt
Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
L'image de la caméra de recul s'affiche. Pour
commuter sur Top View :
« Caméra de recul »
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle Actionner la touche de l'assistant de sta‐
tionnement.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Caméra de vue de dessus Top View s'affiche.
Seite 162UtilisationConfort dynamique162
Online Edition for Part no. 01 40 2 970 067 - II/16

Si la marche arrière est enclenchée lorsque
l'on actionne la touche de l'assistant de sta‐
tionnement, l'image de la caméra de recul sera
affichée.
Affichage

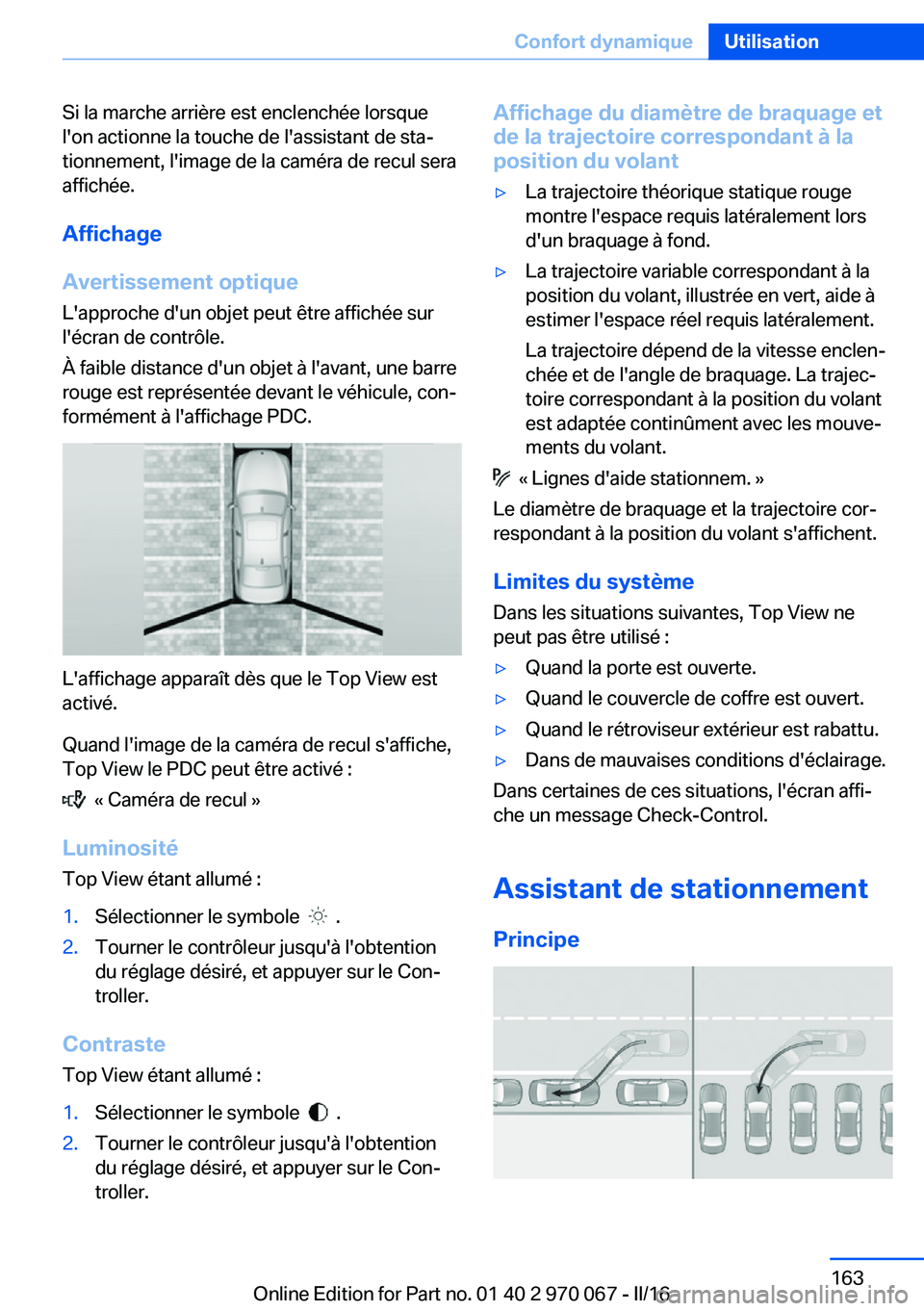

Avertissement optique L'approche d'un objet peut être affichée sur
l'écran de contrôle.
À faible distance d'un objet à l'avant, une barre
rouge est représentée devant le véhicule, con‐
formément à l'affichage PDC.
L'affichage apparaît dès que le Top View est
activé.
Quand l'image de la caméra de recul s'affiche,
Top View le PDC peut être activé :
« Caméra de recul »
Luminosité Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.Affichage du diamètre de braquage et
de la trajectoire correspondant à la
position du volant▷La trajectoire théorique statique rouge
montre l'espace requis latéralement lors
d'un braquage à fond.▷La trajectoire variable correspondant à la
position du volant, illustrée en vert, aide à
estimer l'espace réel requis latéralement.
La trajectoire dépend de la vitesse enclen‐
chée et de l'angle de braquage. La trajec‐
toire correspondant à la position du volant
est adaptée continûment avec les mouve‐
ments du volant.
« Lignes d'aide stationnem. »
Le diamètre de braquage et la trajectoire cor‐
respondant à la position du volant s'affichent.
Limites du système
Dans les situations suivantes, Top View ne
peut pas être utilisé :
▷Quand la porte est ouverte.▷Quand le couvercle de coffre est ouvert.▷Quand le rétroviseur extérieur est rabattu.▷Dans de mauvaises conditions d'éclairage.
Dans certaines de ces situations, l'écran affi‐
che un message Check-Control.
Assistant de stationnement
Principe
Seite 163Confort dynamiqueUtilisation163
Online Edition for Part no. 01 40 2 970 067 - II/16

Le système prend en charge le stationnement
dans les situations suivantes :▷Lors de créneaux latéraux parallèles à la
chaussée.▷Lors du stationnement en marche arrière
perpendiculairement à la chaussée.
L'utilisation de l'assistant de stationnement se
compose de trois étapes :
▷Mise en marche et activation.▷Recherche d'emplacement libre.▷Stationnement.
L'état du système et les instructions nécessai‐
res seront affichées sur l'écran de contrôle.
Des capteurs à ultrasons mesurent l'espace de
stationnement aux deux extrémités du véhi‐
cule.
L'assistant de stationnement calcule la courbe
de stationnement optimale et prend en charge
le braquage du volant pendant la manœuvre.
Remarques
Le détecteur d'obstacles PDC fait partie inté‐
grante de l'assistant de stationnement.
Lors du stationnement, tenir compte en plus
des informations et des indications visuelles et
acoustiques du PDC, de l'assistant de station‐
nement et de la caméra de recul, et réagir en
conséquence.
Des sources sonores bruyantes à l'extérieur et
à l'intérieur du véhicule peuvent étouffer le si‐
gnal sonore PDC.
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. En rai‐
son des limites inhérentes au système, celui-ci
ne peut pas toujours réagir automatiquement
de manière adéquate dans toutes les situ‐
ations de circulation. Risque d'accident. Adap‐
ter votre conduite aux conditions de circula‐
tion. Observer la situation de circulation et
intervenir activement dans les situations cor‐
respondantes.◀
AVERTISSEMENT
En cas d'utilisation d'un attelage de re‐
morque, l'assistant de stationnement peut en‐
traîner des dommages en raison des capteurs
masqués. Risque d'accident ou risque de
dommages matériels. Ne pas utiliser l'assistant
de stationnement lors de la traction d'une re‐
morque ou lors de l'utilisation de l'attelage de
remorque, p. ex. par un porte-vélos.◀
ATTENTION
L'assistant de stationnement peut diriger
le véhicule par-dessus les bordures de trottoir
ou le faire monter sur ces derniers. Risque de
dommages matériels. Observer la situation de
circulation et intervenir activement dans les si‐
tuations correspondantes.◀
Si le moteur est arrêté via la fonction Start/
Stop automatique, il sera automatiquement
mis en route lors de l'activation de l'assistant
de stationnement.
Aperçu
Touche dans le véhicule
Touche de l'assistant de stationnement
Seite 164UtilisationConfort dynamique164
Online Edition for Part no. 01 40 2 970 067 - II/16

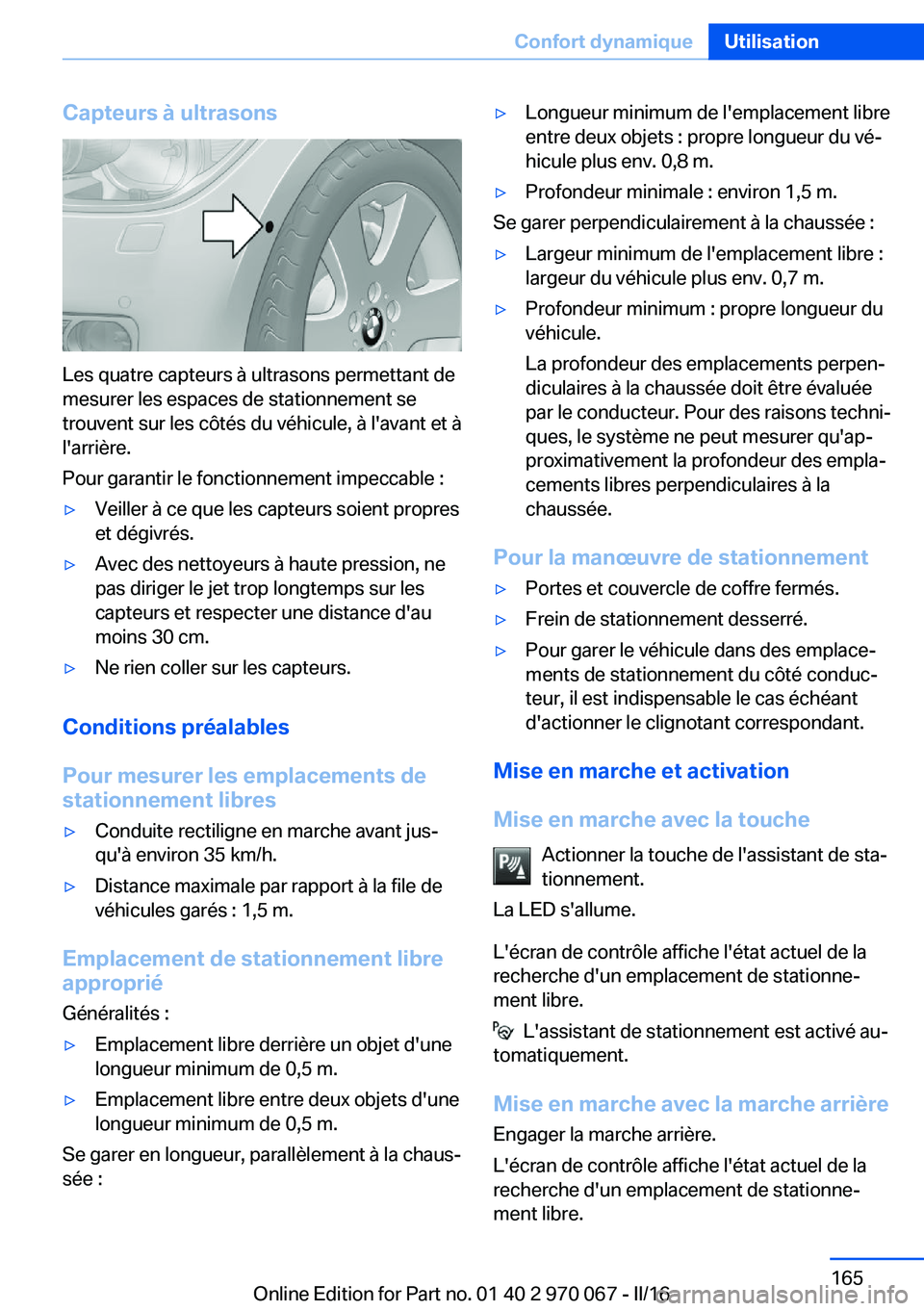

Capteurs à ultrasons
Les quatre capteurs à ultrasons permettant de
mesurer les espaces de stationnement se
trouvent sur les côtés du véhicule, à l'avant et à
l'arrière.
Pour garantir le fonctionnement impeccable :
▷Veiller à ce que les capteurs soient propres
et dégivrés.▷Avec des nettoyeurs à haute pression, ne
pas diriger le jet trop longtemps sur les
capteurs et respecter une distance d'au
moins 30 cm.▷Ne rien coller sur les capteurs.
Conditions préalables
Pour mesurer les emplacements de stationnement libres
▷Conduite rectiligne en marche avant jus‐
qu'à environ 35 km/h.▷Distance maximale par rapport à la file de
véhicules garés : 1,5 m.
Emplacement de stationnement libre
approprié
Généralités :
▷Emplacement libre derrière un objet d'une
longueur minimum de 0,5 m.▷Emplacement libre entre deux objets d'une
longueur minimum de 0,5 m.
Se garer en longueur, parallèlement à la chaus‐
sée :
▷Longueur minimum de l'emplacement libre
entre deux objets : propre longueur du vé‐
hicule plus env. 0,8 m.▷Profondeur minimale : environ 1,5 m.
Se garer perpendiculairement à la chaussée :
▷Largeur minimum de l'emplacement libre :
largeur du véhicule plus env. 0,7 m.▷Profondeur minimum : propre longueur du
véhicule.
La profondeur des emplacements perpen‐
diculaires à la chaussée doit être évaluée
par le conducteur. Pour des raisons techni‐
ques, le système ne peut mesurer qu'ap‐
proximativement la profondeur des empla‐
cements libres perpendiculaires à la
chaussée.
Pour la manœuvre de stationnement
▷Portes et couvercle de coffre fermés.▷Frein de stationnement desserré.▷Pour garer le véhicule dans des emplace‐
ments de stationnement du côté conduc‐
teur, il est indispensable le cas échéant
d'actionner le clignotant correspondant.
Mise en marche et activation
Mise en marche avec la touche Actionner la touche de l'assistant de sta‐
tionnement.
La LED s'allume.
L'écran de contrôle affiche l'état actuel de la
recherche d'un emplacement de stationne‐
ment libre.
L'assistant de stationnement est activé au‐
tomatiquement.
Mise en marche avec la marche arrière Engager la marche arrière.
L'écran de contrôle affiche l'état actuel de la
recherche d'un emplacement de stationne‐
ment libre.
Seite 165Confort dynamiqueUtilisation165
Online Edition for Part no. 01 40 2 970 067 - II/16

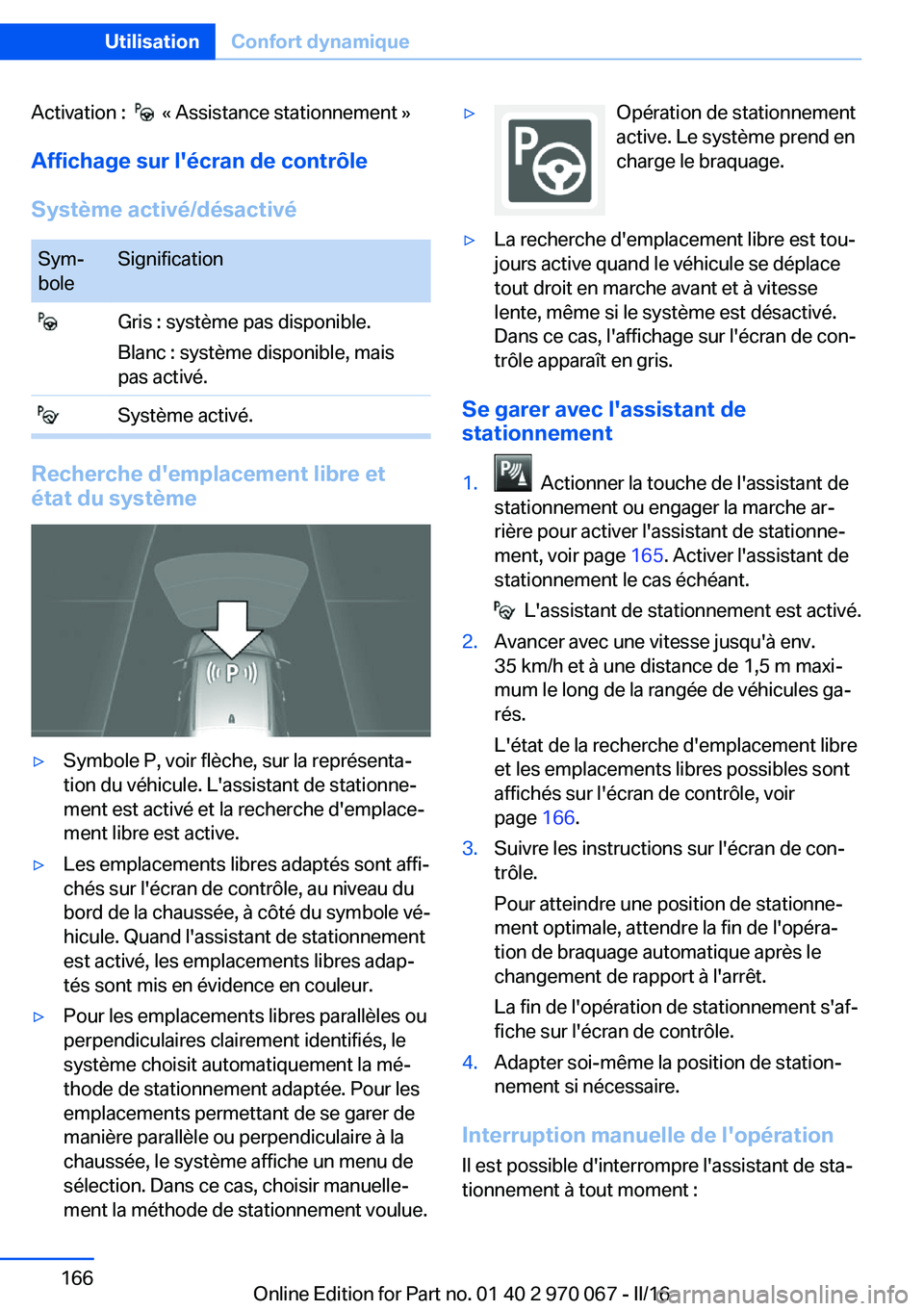

Activation : « Assistance stationnement »
Affichage sur l'écran de contrôle Système activé/désactivéSym‐
boleSignification Gris : système pas disponible.
Blanc : système disponible, mais
pas activé. Système activé.
Recherche d'emplacement libre et
état du système
▷Symbole P, voir flèche, sur la représenta‐
tion du véhicule. L'assistant de stationne‐
ment est activé et la recherche d'emplace‐
ment libre est active.▷Les emplacements libres adaptés sont affi‐
chés sur l'écran de contrôle, au niveau du
bord de la chaussée, à côté du symbole vé‐
hicule. Quand l'assistant de stationnement
est activé, les emplacements libres adap‐
tés sont mis en évidence en couleur.▷Pour les emplacements libres parallèles ou
perpendiculaires clairement identifiés, le
système choisit automatiquement la mé‐
thode de stationnement adaptée. Pour les
emplacements permettant de se garer de
manière parallèle ou perpendiculaire à la
chaussée, le système affiche un menu de
sélection. Dans ce cas, choisir manuelle‐
ment la méthode de stationnement voulue.▷Opération de stationnement
active. Le système prend en
charge le braquage.▷La recherche d'emplacement libre est tou‐
jours active quand le véhicule se déplace
tout droit en marche avant et à vitesse
lente, même si le système est désactivé.
Dans ce cas, l'affichage sur l'écran de con‐
trôle apparaît en gris.
Se garer avec l'assistant de
stationnement
1. Actionner la touche de l'assistant de
stationnement ou engager la marche ar‐
rière pour activer l'assistant de stationne‐
ment, voir page 165. Activer l'assistant de
stationnement le cas échéant.
L'assistant de stationnement est activé.
2.Avancer avec une vitesse jusqu'à env.
35 km/h et à une distance de 1,5 m maxi‐
mum le long de la rangée de véhicules ga‐
rés.
L'état de la recherche d'emplacement libre
et les emplacements libres possibles sont
affichés sur l'écran de contrôle, voir
page 166.3.Suivre les instructions sur l'écran de con‐
trôle.
Pour atteindre une position de stationne‐
ment optimale, attendre la fin de l'opéra‐
tion de braquage automatique après le
changement de rapport à l'arrêt.
La fin de l'opération de stationnement s'af‐
fiche sur l'écran de contrôle.4.Adapter soi-même la position de station‐
nement si nécessaire.
Interruption manuelle de l'opération
Il est possible d'interrompre l'assistant de sta‐
tionnement à tout moment :
Seite 166UtilisationConfort dynamique166
Online Edition for Part no. 01 40 2 970 067 - II/16

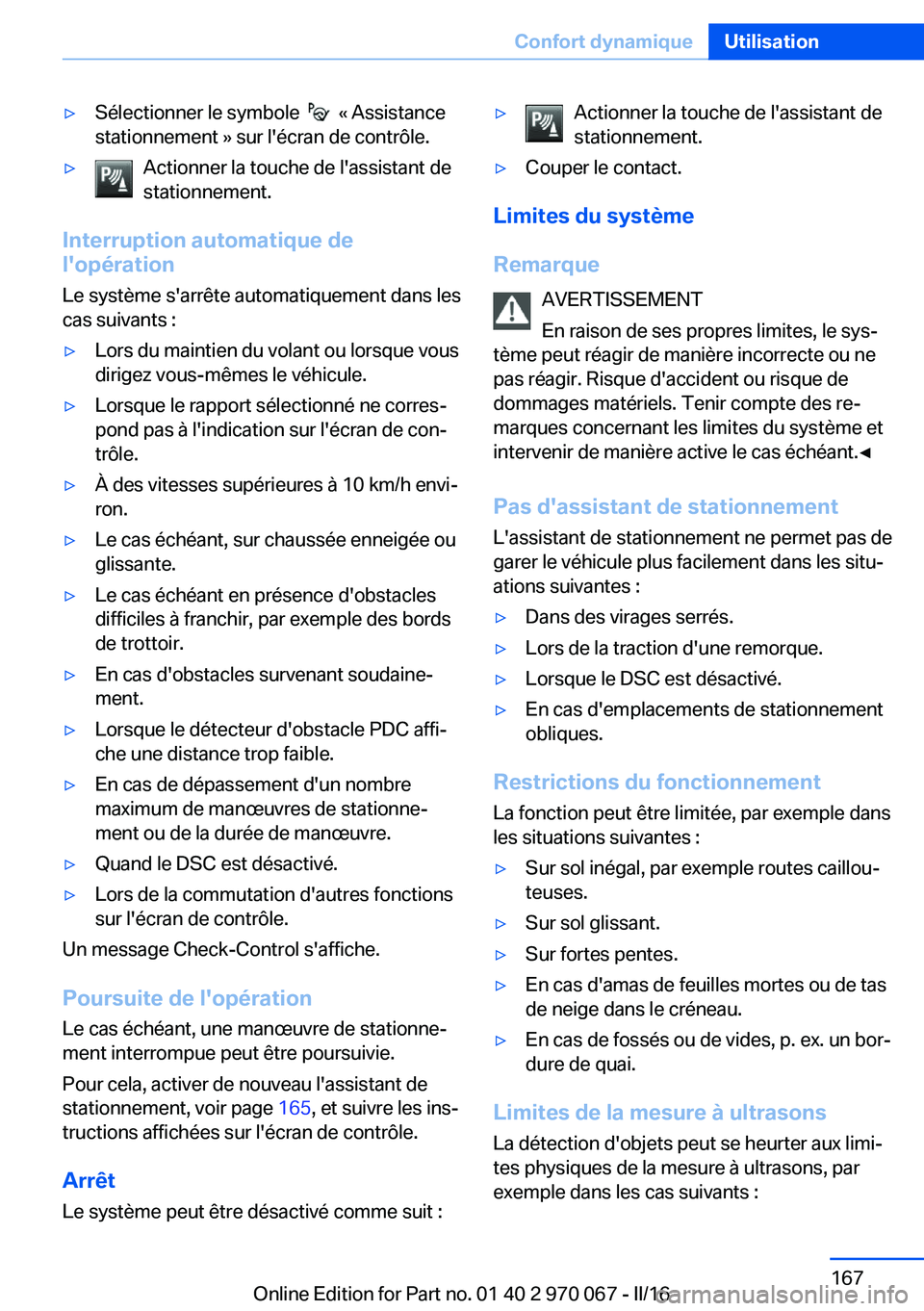

▷Sélectionner le symbole « Assistance
stationnement » sur l'écran de contrôle.▷Actionner la touche de l'assistant de
stationnement.
Interruption automatique de
l'opération
Le système s'arrête automatiquement dans les
cas suivants :
▷Lors du maintien du volant ou lorsque vous
dirigez vous-mêmes le véhicule.▷Lorsque le rapport sélectionné ne corres‐
pond pas à l'indication sur l'écran de con‐
trôle.▷À des vitesses supérieures à 10 km/h envi‐
ron.▷Le cas échéant, sur chaussée enneigée ou
glissante.▷Le cas échéant en présence d'obstacles
difficiles à franchir, par exemple des bords
de trottoir.▷En cas d'obstacles survenant soudaine‐
ment.▷Lorsque le détecteur d'obstacle PDC affi‐
che une distance trop faible.▷En cas de dépassement d'un nombre
maximum de manœuvres de stationne‐
ment ou de la durée de manœuvre.▷Quand le DSC est désactivé.▷Lors de la commutation d'autres fonctions
sur l'écran de contrôle.
Un message Check-Control s'affiche.
Poursuite de l'opération Le cas échéant, une manœuvre de stationne‐
ment interrompue peut être poursuivie.
Pour cela, activer de nouveau l'assistant de
stationnement, voir page 165, et suivre les ins‐
tructions affichées sur l'écran de contrôle.
Arrêt Le système peut être désactivé comme suit :
▷Actionner la touche de l'assistant de
stationnement.▷Couper le contact.
Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de
dommages matériels. Tenir compte des re‐
marques concernant les limites du système et
intervenir de manière active le cas échéant.◀
Pas d'assistant de stationnement
L'assistant de stationnement ne permet pas de
garer le véhicule plus facilement dans les situ‐
ations suivantes :
▷Dans des virages serrés.▷Lors de la traction d'une remorque.▷Lorsque le DSC est désactivé.▷En cas d'emplacements de stationnement
obliques.
Restrictions du fonctionnement
La fonction peut être limitée, par exemple dans
les situations suivantes :
▷Sur sol inégal, par exemple routes caillou‐
teuses.▷Sur sol glissant.▷Sur fortes pentes.▷En cas d'amas de feuilles mortes ou de tas
de neige dans le créneau.▷En cas de fossés ou de vides, p. ex. un bor‐
dure de quai.
Limites de la mesure à ultrasons
La détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :
Seite 167Confort dynamiqueUtilisation167
Online Edition for Part no. 01 40 2 970 067 - II/16

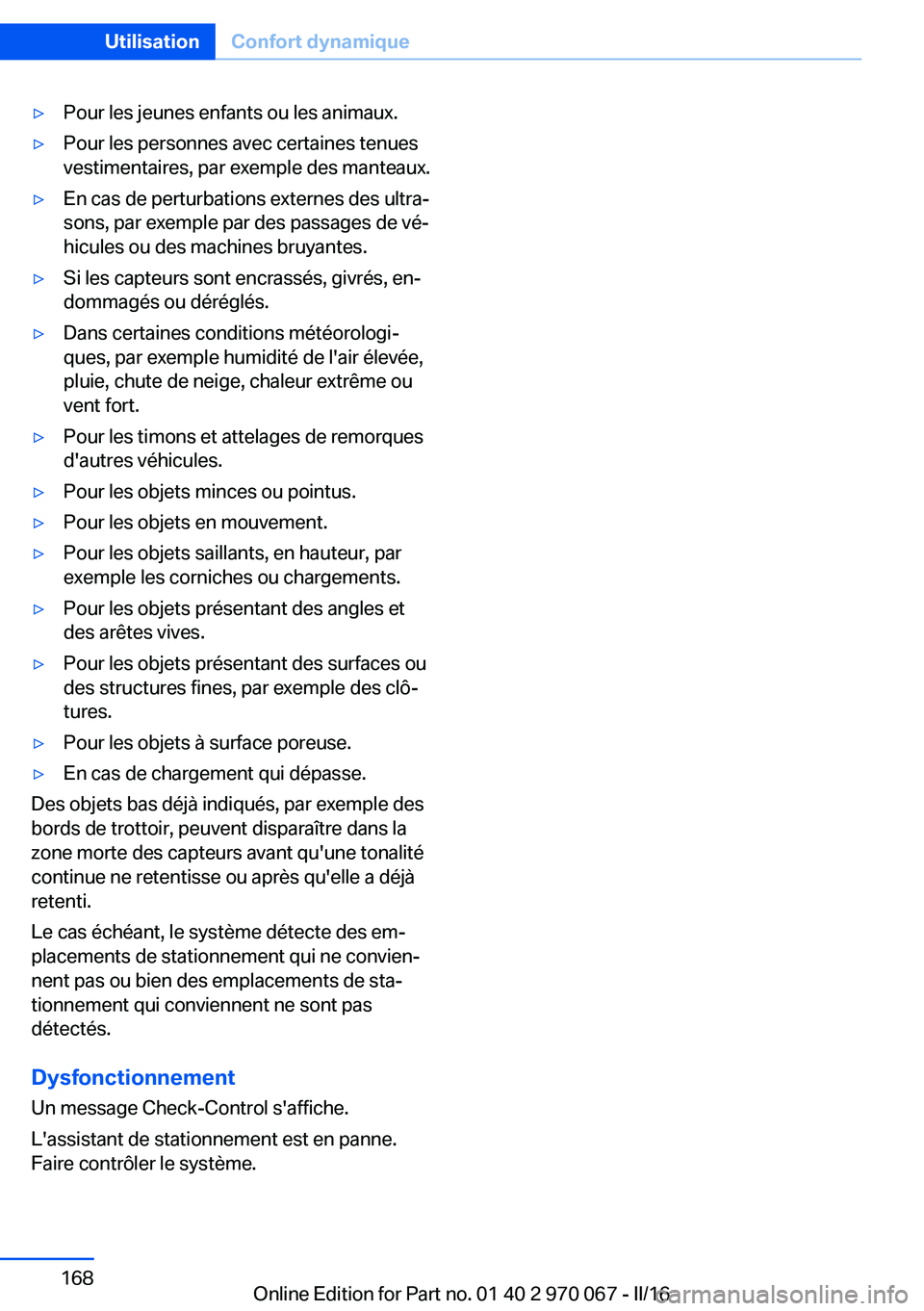

▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷Dans certaines conditions météorologi‐
ques, par exemple humidité de l'air élevée,
pluie, chute de neige, chaleur extrême ou
vent fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et
des arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clô‐
tures.▷Pour les objets à surface poreuse.▷En cas de chargement qui dépasse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Le cas échéant, le système détecte des em‐
placements de stationnement qui ne convien‐
nent pas ou bien des emplacements de sta‐
tionnement qui conviennent ne sont pas
détectés.
Dysfonctionnement Un message Check-Control s'affiche.
L'assistant de stationnement est en panne.
Faire contrôler le système.
Seite 168UtilisationConfort dynamique168
Online Edition for Part no. 01 40 2 970 067 - II/16
