SäkerhetBilens utrustning
I detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordont. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Krockkuddesystem
1Frontkrockkudde, förare2Frontkrockkudde, passagerare3Huvudkrockkudde4SidokrockkuddeFrontkrockkuddar
Frontkrockkuddarna skyddar föraren och pas‐
sageraren vid en frontalkollision, då enbart bil‐
bältena inte skulle skydda tillräckligt.
Sidokrockkudde
Vid en sidokrock skyddar sidokrockkudden
kroppssidan i bröst- och höftområdet.Huvudkrockkudde
Huvudkrockkudden skyddar huvudet vid en si‐
dokrock.
Skyddsfunktion Krockkuddarna utlöses inte i alla krocksituatio‐
ner, t ex inte vid lättare olyckor eller kollisioner
bakifrån.Seite 97SäkerhetInstrument97
Online Edition for Part no. 01 40 2 963 856 - VI/15

Anvisningar för optimal skyddsverkan
för krockkudden
VARNING
Om stolläget är felaktigt eller utlösnings‐
området för krockkudden är inskränkt kan
krockkuddssystemets funktion inte garanteras
eller orsaka ytterligare skador genom utlös‐
ning. Risk för personskador eller livsfara. Följ
anvisningar för optimal skyddsverkan för
krockkuddssystemet.◀▷Håll avstånd till krockkuddarna.▷Se till att passagerarna håller huvudet
borta från sidokrockkudden.▷Håll alltid ratten i rattkransen. Håll hän‐
derna i läget kvart i tre för att undvika hand-
och armskador om krockkudden utlöser.▷Se till att passageraren sitter korrekt, dvs.
att passageraren har fötterna och benen i
fotutrymmet och inte på instrumentbrädet.▷Inga ytterligare personer, djur eller föremål
får finnas mellan krockkuddarna och pas‐
sagerarna.▷Krockkuddeskydden får inte klistras över,
täckas över eller modifieras på något sätt.▷Klistra inte fast någonting och täck inte
över instrumentbrädan och frontrutan på
passagerarsidan och fäst inga hållare för
navigationssystem eller mobiltelefoner där.▷Frontkrockkuddens täckkåpa på passage‐
rarsidan får inte användas för förvaring av
saker.▷Använd inga överdragsklädslar, stoldynor
eller andra föremål på framstolarna, som
inte är avsedda för stolar med integrerade
sidokrockkuddar.▷Häng inga kläder, t ex jackor, på stolrygg‐
stöden.▷Inga förändringar får göras på komponen‐
terna och kabelanslutningarna. Detta gäller
även för täckkåporna på ratten, för instru‐
mentbrädan och stolarna.▷Demontera inte krockkuddssystemet.Även om alla anvisningar följs, är det inte helt
uteslutet att det i enstaka fall kan uppstå ska‐
dor när krockkuddarna utlöser.
I vissa fall kan ljudet vid tändningen och upp‐
blåsningen av luftsäcken förorsaka en kortvarig
nedsättning av hörseln.
Funktionsberedskap för
krockkuddesystemet
Anvisningar VARNING
Efter utlösningen av krockkuddssyste‐
met kan de enskilda komponenterna vara
varma. Risk för personskador. Vidrör inga en‐
skilda komponenter.◀
VARNING
Felaktig hantering kan leda till bortfall,
störning eller att krockkuddssystemet utlöses
oavsiktligt. Vid en störning kan krockkuddssys‐
temet inte utlösas på korrekt sätt vid en olycka.
Risk för personskador eller livsfara. Låt en ser‐
vicepartner eller en kvalificerad fackverkstad
genomföra en kontroll, reparation eller demon‐
tering och skrotning av krockkuddssystemet.◀
Korrekt funktion När man slår på tändningen lyser var‐
ningslamporna i kombiinstrumentet
kort och visar därmed att hela krock‐
kuddesystemets och bältessträckarens funk‐
tion.
Störning krockkuddesystem▷Varningslamporna tänds inte då tänd‐
ningen slås på.▷Varningslampan lyser permanent.Seite 98InstrumentSäkerhet98
Online Edition for Part no. 01 40 2 963 856 - VI/15

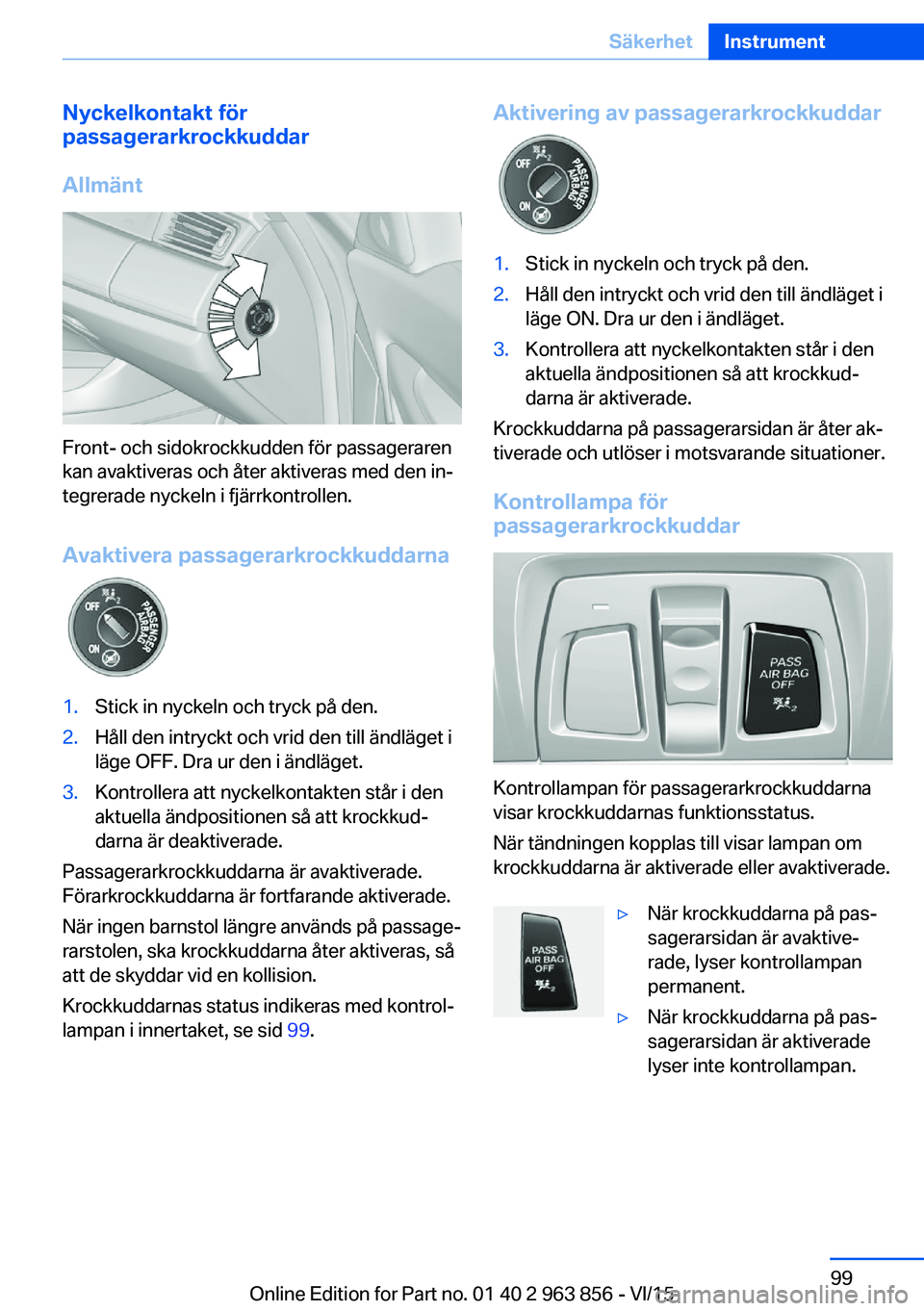

Nyckelkontakt för
passagerarkrockkuddar
Allmänt
Front- och sidokrockkudden för passageraren
kan avaktiveras och åter aktiveras med den in‐
tegrerade nyckeln i fjärrkontrollen.
Avaktivera passagerarkrockkuddarna
1.Stick in nyckeln och tryck på den.2.Håll den intryckt och vrid den till ändläget i
läge OFF. Dra ur den i ändläget.3.Kontrollera att nyckelkontakten står i den
aktuella ändpositionen så att krockkud‐
darna är deaktiverade.
Passagerarkrockkuddarna är avaktiverade.
Förarkrockkuddarna är fortfarande aktiverade.
När ingen barnstol längre används på passage‐
rarstolen, ska krockkuddarna åter aktiveras, så
att de skyddar vid en kollision.
Krockkuddarnas status indikeras med kontrol‐
lampan i innertaket, se sid 99.
Aktivering av passagerarkrockkuddar1.Stick in nyckeln och tryck på den.2.Håll den intryckt och vrid den till ändläget i
läge ON. Dra ur den i ändläget.3.Kontrollera att nyckelkontakten står i den
aktuella ändpositionen så att krockkud‐
darna är aktiverade.
Krockkuddarna på passagerarsidan är åter ak‐
tiverade och utlöser i motsvarande situationer.
Kontrollampa för
passagerarkrockkuddar
Kontrollampan för passagerarkrockkuddarna
visar krockkuddarnas funktionsstatus.
När tändningen kopplas till visar lampan om
krockkuddarna är aktiverade eller avaktiverade.
▷När krockkuddarna på pas‐
sagerarsidan är avaktive‐
rade, lyser kontrollampan
permanent.▷När krockkuddarna på pas‐
sagerarsidan är aktiverade
lyser inte kontrollampan.Seite 99SäkerhetInstrument99
Online Edition for Part no. 01 40 2 963 856 - VI/15

Aktivt fotgängarskydd
Princip Det aktiva fotgängarskyddet fungerar så att
motorhuven höjs om bilen kolliderar med en
fotgängare fram. Det hela registreras av senso‐
rer som sitter under stötfångaren. Syftet är att
öka deformationsutrymmet under motorhuven
för att minimera skadorna när huvudet slår i
motorhuven vid kollisionen.
Anvisningar VARNING
Vid beröring av enskilda komponenter på
gångjärnen och motorhuvlåsen kan systemet utlösas av oavsiktligt. Risk för personskador el‐
ler materiella skador. Vidrör inte enskilda kom‐
ponenter på gångjärnen och motorhuvlåsen.◀
VARNING
Förändringar av fotgängarskyddet kan
leda till bortfall, störning eller till att fotgängar‐
skyddet utlöses oavsiktligt. Risk för persons‐
kador eller livsfara. Gör inga förändringar på fotgängarskyddet, dess enskilda komponenter
och kablage, och demontera inte systemet.◀
VARNING
Felaktig hantering kan leda till bortfall,
störning eller att systemet utlöses oavsiktligt.
Vid en störning kan systemet inte utlösas på
korrekt sätt vid en olycka. Risk för personska‐
dor eller livsfara. Låt en servicepartner eller en
kvalificerad fackverkstad genomföra provning,
reparation eller demontering och skrotning av
systemet.◀
Systemets begränsningar
Det aktiva fotgängarskyddet utlöses endast vid
hastigheter mellan ca 20 km/h och 55 km/h.
Av säkerhetsskäl kan systemet även utlösas i
sällsynta fall, om det inte är helt klart att en kol‐
lision med en fotgängare kan uteslutas, t ex.:▷Vid krock med en tunna eller en begräns‐
ningsstolpe.▷Vid kollision med djur.▷I samband med stenskott.▷Om man kör in i en snödriva.
När fotgängarskyddet har löst ut
VARNING
Efter utlösning eller skador är systemet
ur funktion eller funktionerna begränsade. Risk
för personskador eller livsfara.
Låt en servicepartner eller en kvalificerad fack‐
verkstad kontrollera och byta systemet efter
utlösning eller skador.◀
Funktionsfel Ett Check Control-meddelande visas.
Systemet har löst ut eller är defekt.
Kör omedelbart försiktigt till närmaste
servicepartner eller en kvalificerad fackverk‐
stad för att låta kontrollera och reparera syste‐
met.
OBSERVERA
Genom att öppna motorhuven när
skyddssystemet för fotgängare är utlöst kan
det uppstå skador på motorhuven eller fot‐
gängarskyddet. Risk för materiella skador.
Öppna inte motorhuven efter att Check-Con‐
trol-meddelandet visats. Låt fordonet kontrol‐
leras av en servicepartner eller en kvalificerad
fackverkstad.◀
Däcktryckskontroll RDC
Princip Systemet övervakar däcktrycket i de fyra mon‐
terade hjulen. Systemet varvar om lufttrycket i
ett eller flera däck har sjunkit tydligt. Därför
mäter sensorerna i däckventilerna däcktrycket
och däcktemperaturen.
Seite 100InstrumentSäkerhet100
Online Edition for Part no. 01 40 2 963 856 - VI/15

Anvisning
För användning av systemet, beakta även yt‐
terligare information och anvisningar under
däcktrycket, se sid 174.
Funktionsförutsättningar En återställning måste ha utförts för systemet
vid korrekt däcktryck, annars kan en tillförlitlig
indikering av däcktryckförlust inte garanteras.
Efter varje anpassning av däcktrycket till ett
nytt värde och efter varje däck- eller hjulbyte
ska du utföra en återställning av systemet.
Använd alltid hjul med RDC-elektronik, så att
systemet kan fungera felfritt.
Statusindikering
På Control-displayen kan däcktryckskontrol‐
lens RDC aktuella status indikeras, t ex syste‐
met aktivt.1."Fordonsinfo"2."Fordonsstatus"3. "Däcktryckskontroll (RDC)"
Status indikeras.
Tillståndsindikering På Control-displayen visas däck- och system‐
tillståndet genom färgen på däcken och en
text.
Alla däck gröna
Systemet är aktivt och varnar vid senast spa‐
rade däcktryck.
Ett hjul gult Punktering eller alldeles för lågt lufttryck i det
indikerade däcket.
Alla hjul gula
Punktering eller alldeles för lågt lufttryck i flera
däck.
Hjul grå
Systemet kan inte registrera en punktering på
grund av en funktionsstörning.
Tilläggsinformationer
Vid tillståndsindikeringen visas dessutom de
aktuella däcktrycken och modellberoende
däcktemperaturerna. Visade värden är tillfälliga
mätvärden och kan ändras genom körning eller
väderpåverkan.
Utför återställning Efter varje anpassning av däcktrycket till ett
nytt värde och efter varje däck- eller hjulbyte
ska du utföra en återställning av systemet.
På Control-displayen och på fordonet:1."Fordonsinfo"2."Fordonsstatus"3. "Återställ"4.Starta motorn - kör inte iväg.5.Återställ däcktrycket:"Återställ".6.Kör iväg.
Däcken visas i grått och status indikeras.
Efter kort körtid över 30 km/h övertas inställt
däcktryck som börvärde. Återställningen avslu‐
tas automatiskt under körningen.
Det visas hur Reset fortskrider.
Efter framgångsrik återställning visas däcken i
grönt i Control-displayen och
"Däcktryckskontroll (RDC) aktiv." visas.
Körningen kan avbrytas när som helst. När bi‐
len körs vidare, fortsätter återställningen auto‐
matiskt.
Meddelande vid lågt däcktryck Gul varningslampa lyser. Ett Check
Control-meddelande visas.
▷Punktering eller alldeles för lågt
lufttryck i ett däck.Seite 101SäkerhetInstrument101
Online Edition for Part no. 01 40 2 963 856 - VI/15

▷För systemet genomfördes ingen återställ‐
ning. Systemet varnar därmed för däckt‐
rycket från den senaste återställningen.1.Sänk hastigheten och stanna försiktigt.
Undvik häftiga broms- och styrmanövrar.2.Kontrollera om fordonet är utrustat med
normaldäck eller däck med nödkörnings‐
egenskaper.
Däck med nödkörningsegenskaper, se
sid 177 , är märkta med en rund symbol
med bokstäverna RSC på däcksidan.
VARNING
Ett skadat normaldäck med lågt eller
obefintligt däcktryck påverkar köregenska‐
perna negativt, t.ex. styr- och bromsverkan.
Däck med nödkörningsegenskaper kan upp‐
rätthålla en viss begränsad stabilitet. Risk för
olyckor. Fortsätt bara att köra om fordonet är
utrustat med däck med nödkörningsegenska‐
per. Följ anvisningarna för däck med nödkör‐
ningsegenskaper och fortsatt körning med
dessa däck.◀
Vid ett punkteringsmeddelande kopplas den
dynamiska stabilitetskontrollen DSC eventuellt
till.
Vid en punktering
Normala däck
1.Ta reda på vilket däck som är skadat.
Kontrollera lufttrycket i alla fyra däcken.
Det kan göras med Mobility-systemets
manometer.
Om alla fyra däck har rätt lufttryck, är det
möjligt att däcktryckskontrollen inte har ini‐
tierats. Initiera i så fall systemet.
Kontakta en servicepartner eller en kvalifi‐
cerad fackverkstad, om du inte kan se vil‐
ket däck som är punkterat.2.Åtgärda punkteringen i det skadade däcket
med Mobility-systemet.Användning av däcktätningsmedel, t ex Mobi‐
lity-system, kan skada RDC-hjulelektroniken.
Låt i så fall kontrollera eller byta ut elektroniken
snarast möjligt.
Däck med nödkörningsegenskaper
Max hastighet
Vid en punktering kan bilen köras vidare i max
80 km/h.
Fortsatt körning med punktering
Vid fortsatt körning med punktering:1.Undvik häftiga broms- och styrmanövrar.2.Maxhastighet 80 km/h får ej överskridas.3.Kontrollera lufttrycket i alla fyra däcken
snarast möjligt.
Om alla fyra däck har rätt lufttryck, är det
möjligt att ingen återställning utförts för
däcktryckskontrollen. Utför sedan återställ‐
ningen.
Möjlig körsträcka vid komplett tryckförlust:
Hur långt bilen kan köras med en punktering
beror på hur tungt den är lastad och hur bilen
belastas under körningen.
Vid medeltung last kan bilen köras ca 80 km.
Vid körning med ett punkterat däck förändras
köregenskaperna, t ex genom sämre stabilitet
vid bromsning, längre bromssträcka och för‐
ändrat styrförhållande. Anpassa körstilen mot‐
svarande. Undvik häftiga rattrörelser och att
köra över hinder, t ex trottoarkanter, slaghål
etc.
Eftersom den möjliga körsträckan i stor ut‐
sträckning beror på belastningen av bilen un‐
der körningen, kan den beroende av hastighet,
vägbeskaffenhet, yttertemperatur, last etc vara
kortare eller vid skonsam körning även längre.
VARNING
Vid skadade däck med nödkörnings‐
egenskaper med lågt eller obefintligt däcktryck
förändras köregenskaperna, t.ex. genom sämre
Seite 102InstrumentSäkerhet102
Online Edition for Part no. 01 40 2 963 856 - VI/15

stabilitet vid bromsning, längre bromssträcka
och förändrat styrförhållande. Risk för olyckor.
Kör försiktigt och överskrid inte 80 km/h.◀
VARNING
Om man fortsätter köra efter en punkter‐
ing finns det särskilt risk för att pendelrörelser
uppstår på tunga släpvagnar. Risk för olyckor
eller materiella skador.
Vid körning med släpvagn och punktering får
en hastighet på 60 km/h inte överskridas.
Bromsa omedelbart in om släpet börjar pendla
och korrigera så försiktigt som möjligt med rat‐
ten.◀
Helt platt däck
Vibrationer eller höga ljud under körningen,
kan tyda på att däcket är helt platt.
Sänk hastigheten och stanna. Delar av däcket
lossna och förorsaka en olycka.
Kör inte vidare, utan kontakta en servicepart‐
ner eller en kvalificerad fackverkstad.
Meddelande vid när däcktrycket
måste kontrolleras
Ett Check Control-meddelande visas i följande
situationer:▷Systemet har registrerat ett hjulbyte utan
att en återställning har genomförts.▷Påfyllningen utfördes inte i enlighet med
föreskrifterna.▷Däcktrycket har sjunkit sedan den senaste
bekräftelsen.
Om detta är fallet:
▷Kontrollera däcktrycket och korrigera det
ev.▷Återställ systemet vid ett hjulbyte.
Systemets begränsningar
Systemet fungerar inte korrekt om ingen åter‐
ställning utförts, t.ex. punktering meddelas
trots korrekt däcktryck.
Däcktrycket beror på däcktemperaturen. På
grund av ökning av däcktemperaturen, t.ex. vid
körning eller genom solbestrålning, ökar däckt‐
rycket. Däcktrycket minskar när däcktempera‐
turen sjunker. På grund av detta beteende kan
en varning dyka upp vid allvarliga temperatur‐
sänkningar på grund av angivna varningsgrän‐
ser.
Systemet kan inte förutse plötsliga, allvarliga
däckskador genom yttre påverkan.
Funktionsfel Gul varningslampa blinkar och lyser
därefter konstant. Ett Check Control- meddelande visas. Ingen punktering el‐
ler däcktrycksförlust har registrerats.
Indikering i följande situationer:▷Hjul utan RDC-elektronik är monterat: Låt
vid behov kontrollera det hos en service‐
partner eller en kvalificerad fackverkstad.▷Funktionsstörning: Låt systemet kontrolle‐
ras av en servicepartner eller en kvalifice‐
rad fackverkstad.▷RDC kunde inte avsluta återställningen. Ut‐
för återställning av systemet på nytt.▷Störningar från anläggningar eller appara‐
ter med samma radiofrekvens: Systemet
aktiveras åter automatiskt när du har läm‐
nat området.
Punkteringsindikering RPA
Princip Systemet identifierar en däcktryckförlust ge‐
nom att jämföra hjulens varvtal under kör‐
ningen.
Vid en däcktryckförlust förändras diametern
och därmed hjulets rotationshastighet. Denna
förändring registreras och meddelas som
punktering.
Systemet mäter inte det faktiska lufttrycket i
däcken.
Seite 103SäkerhetInstrument103
Online Edition for Part no. 01 40 2 963 856 - VI/15

FunktionsförutsättningarFör att systemet tillförlitligt ska kunna meddela
en punktering, måste det initieras med rätt luft‐
tryck i däcken. Systemet ska alltid åter initieras
när lufttrycket i däcken har justerats och när ett
däck eller ett hjul har bytts ut.
Statusindikering På Control-displayen kan punkteringsindike‐
ringens aktuella status indikeras, t ex om sy‐
stemet är aktivt.1."Fordonsinfo"2."Fordonsstatus"3. "Punkteringsindikering (RPA)"
Status indikeras.
Initiering
Vid initieringen registreras de inställda däckt‐
rycken som referens för punkteringsidentifier‐
ingen. Initieringen startar när du bekräftar
däcktrycken.
Vid körning med snökedjor ska systemet inte
initieras.
På Control-displayen:
1."Fordonsinfo"2."Fordonsstatus"3. "Återställ"4.Starta motorn - kör inte iväg.5.Starta initieringen med "Återställ".6.Kör iväg.
Initieringen avslutas först under körningen,
som kan avbrytas när som helst.
När bilen körs vidare, fortsätter initieringen au‐
tomatiskt.
Meddelande om punktering Gul varningslampa lyser. Ett Check
Control-meddelande visas.
Punktering eller alldeles för lågt lufttryck i ett
däck.1.Sänk hastigheten och stanna försiktigt.
Undvik häftiga broms- och styrmanövrar.2.Kontrollera om fordonet är utrustat med
normaldäck eller däck med nödkörnings‐
egenskaper.
Däck med nödkörningsegenskaper, se
sid 177 , är märkta med en rund symbol
med bokstäverna RSC på däcksidan.
VARNING
Ett skadat normaldäck med lågt eller
obefintligt däcktryck påverkar köregenska‐
perna negativt, t.ex. styr- och bromsverkan.
Däck med nödkörningsegenskaper kan upp‐
rätthålla en viss begränsad stabilitet. Risk för
olyckor. Fortsätt bara att köra om fordonet är
utrustat med däck med nödkörningsegenska‐
per. Följ anvisningarna för däck med nödkör‐
ningsegenskaper och fortsatt körning med
dessa däck.◀
Vid ett punkteringsmeddelande kopplas den
dynamiska stabilitetskontrollen DSC eventuellt
till.
Systemets begränsningar
Det kan inte heller identifiera den naturliga,
jämna däcktryckförlusten i alla fyra däcken.
Kontrollera därför lufttrycket i däcken regel‐
bundet.
Systemet kan inte förutse plötsliga, allvarliga
däckskador genom yttre påverkan.
I följande situationer är det möjligt att systemet
arbetar fördröjt eller felaktigt:
▷Systemet har inte initierats.▷Vid körning på snötäckt eller hal vägbana.▷Vid sportig körstil: Spinn i drivhjulen, hög
sidoacceleration.▷Vid körning med snökedjor.Seite 104InstrumentSäkerhet104
Online Edition for Part no. 01 40 2 963 856 - VI/15
