BELSŐ VILÁGÍTÁS
IZZÓCSERE
ELÜLSŐ
MENNYEZETVILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint
végezzük:
❒a nyilakkal jelzett pontokban feszítve
emeljük ki az A ábra 168 mennyezeti
lámpatestet;❒csavarjuk ki az izzók foglalatait B
ábra 169, és kifelé húzva távolítsuk le
azokat, majd cseréljük ki a C izzókat;
❒pontosan illesszük vissza az új
izzókat a helyükre B;
❒rögzítsük a helyén a mennyezeti
lámpatestet A ábra 168 az
érzékelhető reteszelődés
megtörténtéig.
HÁTSÓ MENNYEZETI
LÁMPATEST
Az izzó cseréjét az alábbiak szerint
végezzük:
❒a nyilakkal jelzett pontokban feszítve
emeljük ki az A ábra 170 mennyezeti
lámpatestet;❒nyissuk ki a védőfedelet B ábra 171,
húzzuk ki a C izzót az oldalsó
érintkezők közül, és cseréljük ki.
Győződjünk meg arról, hogy az új
izzó pontosan az érintkezők közé
kerüljön és rögzüljön;
❒zárjuk vissza a védőfedelet B, és
nyomással rögzítsük a helyén a
mennyezeti lámpatestet A ábra 170
az érzékelhető reteszelődés
megtörténtéig.
167A0K0640
168A0K0806
169A0K0807
170A0K0643
171A0K0644
197

CSOMAGTÉR-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint
végezzük:
❒nyissuk ki a csomagtérajtót, és a
nyíllal jelzett pontnál feszítve emeljük
ki az A ábra 172 lámpatestet;
❒nyissuk ki a védőfedelet B ábra 173,
és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestre a B
védőfedelet;
❒illesszük vissza a megfelelő helyre a
lámpatestet A ábra 172, először az
egyik, majd a másik oldalon nyomva
a helyére a megfelelő rögzülést jelző
kattanásig.
KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint
végezzük:
❒nyissuk ki a kesztyűtartót, majd
emeljük ki az A ábra 174 lámpatestet;
❒nyissuk ki a B védőfedelet, és
cseréljük ki az izzót;
❒helyezzük vissza a lámpatestre a B
védőfedelet;❒illesszük vissza a megfelelő helyre az
A lámpatestet, először az egyik, majd
a másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.
NAPELLENZŐ
PIPERETÜKÖR-MEGVILÁGÍTÁS
(egyes változatoknál/piacokon)
Az izzók cseréjét egy Alfa Romeo
márkaszervizben végeztessük el.
172A0K0645
173A0K0646
174A0K0647
198
SZÜKSÉG ESETÉN

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
Ha valamelyik elektromos berendezés
nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk
meg: az A ábra 175 vezetőszál nem
lehet szakadt, épnek kell lennie.
29)
30)
A kiolvadt biztosítékot mindig
ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük
ki.
130) 131) 132) 133) 134)
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.A biztosítékok kihúzását a motortér
biztosítéktábla fedelén található
csipesszel A ábra 176 végezzük el (a
fedél eltávolításával kapcsolatban lásd a
„Motortér biztosítéktábla” című részben
leírtakat).„ALFA TCT” AUTOMATA
SEBESSÉGVÁLTÓVAL
SZERELT VÁLTOZATOK
(egyes változatoknál/piacokon)
Az Alfa TCT sebességváltó
részegységeit specifikus biztosítékok
védik. Az esetleges cseréjüket egy Alfa
Romeo márkaszervizben végeztessük
el.
175A0K0523
176A0K0524
199

HOZZÁFÉRÉS A
BIZTOSÍTÉKOKHOZ
A biztosítékok három biztosítéktáblában
találhatók: a motortérben, a műszerfal
alatt és a csomagtér belsejében
helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el
ábra 178: a biztosítékokhoz hozzáférés
érdekében hajtsuk ki a csavarokat A
ábra 177, és vegyük le a B fedelet.
A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket,
a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk
meg arról, hogy a biztosítéktábla B
fedele megfelelően le van zárva.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
200
SZÜKSÉG ESETÉN

Műszerfal
biztosítéktábla
A biztosítékokhoz ábra 180 hozzáférés
érdekében egyik kezünket helyezzük
a nyílásba A ábra 179, és engedjük le a
fedelet B.
179A0K0527
180A0K0244
201

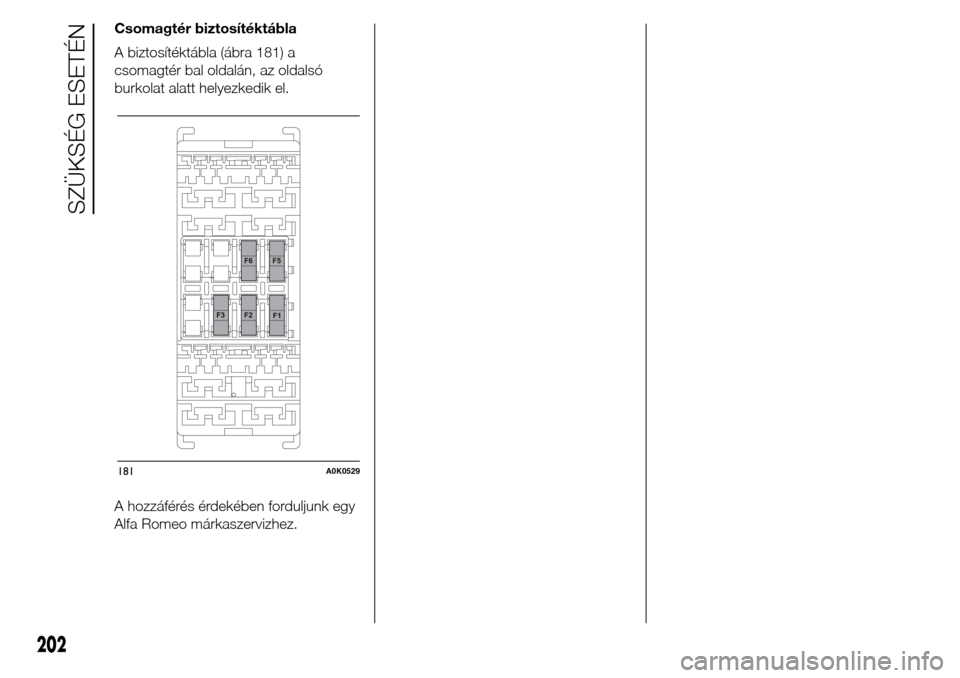

Csomagtér biztosítéktábla
A biztosítéktábla (ábra 181) a
csomagtér bal oldalán, az oldalsó
burkolat alatt helyezkedik el.
A hozzáférés érdekében forduljunk egy
Alfa Romeo márkaszervizhez.
181A0K0529
202
SZÜKSÉG ESETÉN

MOTORTÉR BIZTOSÍTÉKTÁBLA
ábra 178
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Fényszórómosó szivattyú áramellátás F09 30
KürtF10 15
Légkondicionáló kompresszor F19 7,5
Hátsó ablak fűtés F20 30
Üzemanyag-szivattyú F21 15
Szivargyújtó/elektromos csatlakozóaljzat F85 15
12 V-os csatlakozóaljzat a csomagtérben F86 15
Az akkumulátor töltöttségi állapotát ellenőrző IBS érzékelő a Start&Stop
rendszerhezF87 5
Külső tükrök páramentesítő fűtése F88 7,5
203

MŰSZERFAL BIZTOSÍTÉKTÁBLA
ábra 180
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Jobb oldali távolsági fényszóró F91 7,5
Bal oldali távolsági fényszóró F90 7,5
Jobb oldali tompított fényszóró (halogén fényszórókkal szerelt változatok) F12 7,5
Bal oldali tompított fényszóró (halogén fényszórókkal szerelt változatok) F13 7,5
Jobb oldali tompított fényszóró (Bi-Xenon fényszórókkal szerelt változatok) F12 15
Bal oldali tompított fényszóró (Bi-Xenon fényszórókkal szerelt változatok) F13 15
Jobb oldali ködfényszóró F93 7,5
Bal oldali ködfényszóró F92 7,5
Csomagtér-világítás/Napellenző-megvilágítás/Kesztyűtartó-világítás/Elülső és
hátsó utastér-világításF32 10
Egyéb segédberendezések F31 5
Elektromos hátsó ablakemelő (bal oldali) F33 20
Elektromos hátsó ablakemelő (jobb oldali) F34 20
+30F36 10
Egyéb segédberendezések F37 7,5
Központi zárF38 20
Body Computer áramellátása F42 5
Kétirányú szélvédőmosó szivattyú F43 20
Vezető oldali első elektromos ablakemelő F47 20
204
