2016 Alfa Romeo 4C Manual de Uso e Manutenção (in Portuguese)

DIRECÇÃO
Versões Diâmetro de viragem entre passeios (m) Tipo
1750 Turbo Gasolina11 De pinhão e cremalheira
166
CARACTERÍSTICAS TÉCNICAS

JANTES E PNEUS
JANTES E PNEUS
Jantes em liga. Pneus Tubeless de car-
caça radial. No Documento Único Au-
tomóvel estão também indicados todos
os pneus homologados.
ATENÇÃO No caso de eventuais dis-
cordâncias entre "Livro de uso e manu-
tenção" e "Documento Único Automó-
vel", considerar apenas as indicações
neste último.
Para a segurança da marcha, é indis-
pensável que o veículo esteja equipado
com pneus da mesma marca e do
mesmo tipo em todas as rodas.
ATENÇÃO Com pneus Tubeless não
utilize câmaras de ar.
LEITURA CORRECTA DO
PNEU
Exemplo fig. 140: 205/45 R 17 88Y
205Largura nominal (S, distância em
mm entre os flancos)
45Relação altura/largura (H/S) em
percentagem
RPneu radial
17Diâmetro da jante em polegadas (Ø)
88Índice de carga (capacidade)
YÍndice de velocidade máxima
Índice de velocidade máxima
Qaté 160 km/h
Raté 170 km/h
Saté 180 km/h
Taté 190 km/h
Uaté 200 km/h
Haté 210 km/h
Vaté 240 km/h
Waté 270 km/h
Yaté 300 km/h
Índice de velocidade máxima para
pneus de neve
QM+Saté 160 km/h
TM+Saté 190 km/h
HM+Saté 210 km/h
Índice de carga (capacidade)
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
140A0L0114
167

Índice de carga (capacidade)
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
LEITURA CORRECTA DA
JANTE
Exemplo fig. 140:7Jx17H2ET33
7diâmetro da jante em polegadas (1).
Jperfil da galeria (relevo lateral onde
apoia o calcanhar do pneu) (2).
17diâmetro de montagem em
polegadas (corresponde ao do pneu
que deve ser montado) (3 = Ø).
H2forma e número dos "hump" (relevo
circunferencial , que mantém na
sede o calcanhar do pneu Tubeless
na jante).
ET 33compensação da roda (distância
entre o plano de apoio
disco/jante e a linha mediana da
jante da roda).
168
CARACTERÍSTICAS TÉCNICAS

JANTES E PNEUS FORNECIDOS
141)
Jantes Pneus de série Pneus de neve
Pneus anteriores7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Pneus posteriores8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Podem instalar-se correntes de neve de dimensões reduzidas, com saliência máxima para além do perfil do pneu igual a 7
mm, exclusivamente nos pneus posteriores 235/40 R18.
Os pneus posteriores 235/35 R19 não são passíveis de correntes.
AVISO
141)Caso sejam utilizados pneus de Inverno com índice de velocidade inferior ao indicado no Documento Único Automóvel, não superar a
velocidade máxima correspondente ao índice de velocidade utilizado.
169

PRESSÃO DE ENCHIMENTO A FRIO (bar)
Pneus de série Pressão de enchimento (bar)
Pneus anteriores205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Pneus posteriores235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Volte a controlar, de qualquer forma, o
valor correto com o pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos de fá-
brica.
Se for necessário elevar o veículo, consultar o parágrafo "Elevação do veículo", no capítulo "Em emergência".
170
CARACTERÍSTICAS TÉCNICAS

DIMENSÕES
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos. A altura entende-se com o
veículo sem carga.
VOLUME DA BAGAGEIRACapacidade com o veículo descarregado (normas V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
De acordo com a dimensão das jantes, é possível efectuar pequenas variações relativamente aos valores indicados.
141A0L0119
171

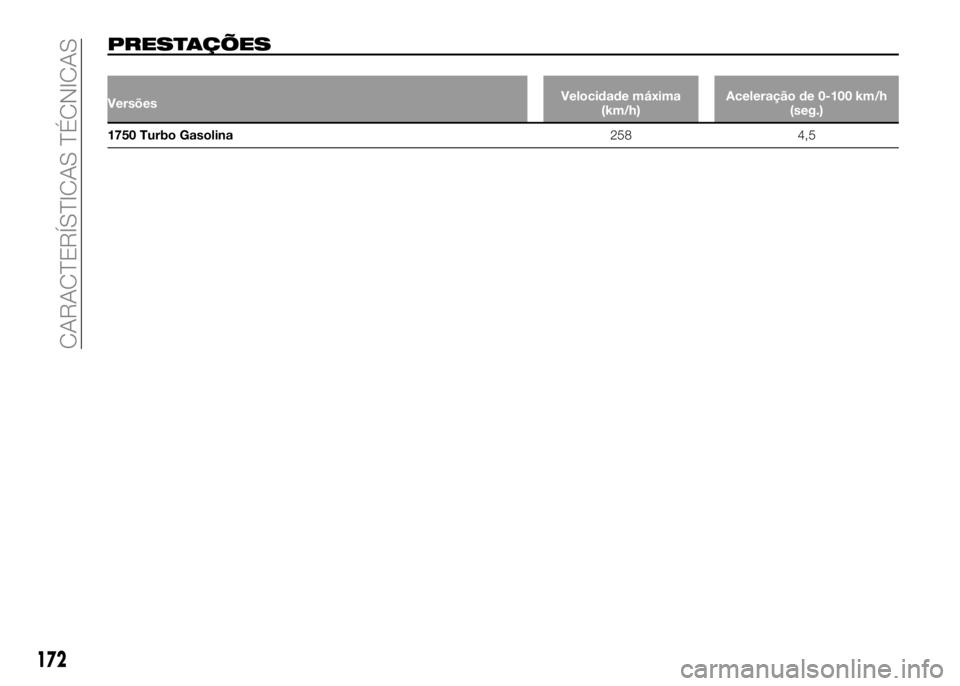

PRESTAÇÕES
VersõesVelocidade máxima
(km/h)Aceleração de 0-100 km/h
(seg.)
1750 Turbo Gasolina258 4,5
172
CARACTERÍSTICAS TÉCNICAS

PESOS
Versões1750 Turbo Gasolina
Peso em vazio (com todos os líquidos, depósito
do combustível cheio a 90% e sem opcionais):920
Capacidade útil incluindo o condutor:
(*)255
Cargas máximas admitidas
(**)
– eixo anterior:490
– eixo posterior:755
– total:1175
Cargas rebocáveis (kg)
– reboque travado:0
– atrelado não travado: 0
Carga máxima no teto: 0
Carga máxima na esfera (reboque travado): 0
(*) Na presença de equipamentos especiais, o peso sem carga aumenta e, consequentemente, diminui a capacidade útil, respeitando as cargas máximas
admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira, respeitando as cargas máximas admitidas.
173
