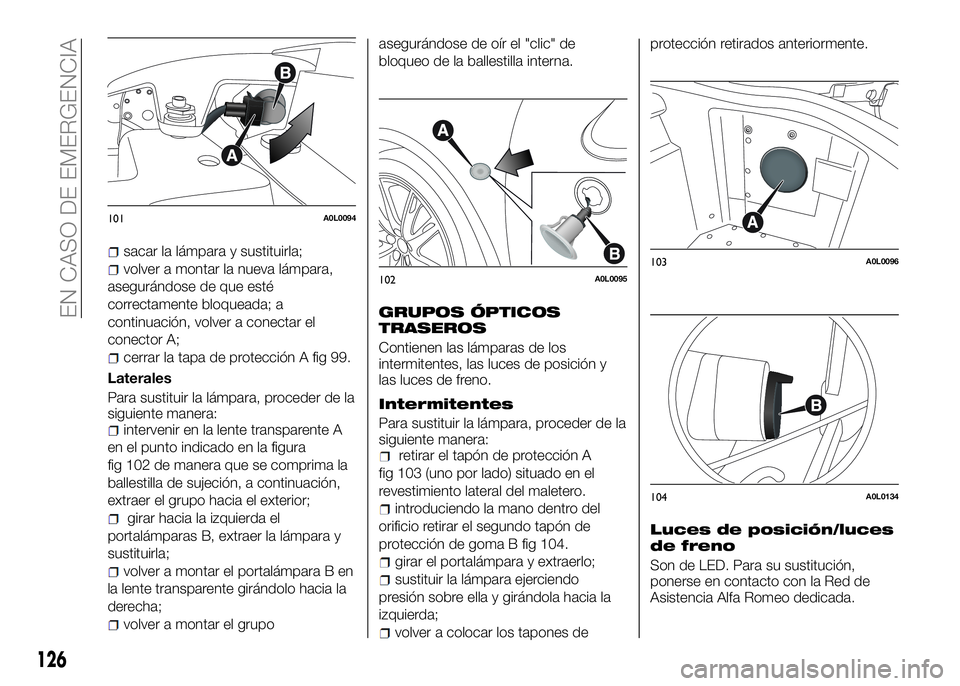

sacar la lámpara y sustituirla;
volver a montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada; a
continuación, volver a conectar el
conector A;
cerrar la tapa de protección A fig 99.
Laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en la lente transparente A
en el punto indicado en la figura
fig 102 de manera que se comprima la
ballestilla de sujeción, a continuación,
extraer el grupo hacia el exterior;
girar hacia la izquierda el
portalámparas B, extraer la lámpara y
sustituirla;
volver a montar el portalámpara B en
la lente transparente girándolo hacia la
derecha;
volver a montar el grupoasegurándose de oír el "clic" de
bloqueo de la ballestilla interna.
GRUPOS ÓPTICOS
TRASEROS
Contienen las lámparas de los
intermitentes, las luces de posición y
las luces de freno.
Intermitentes
Para sustituir la lámpara, proceder de la
siguiente manera:
retirar el tapón de protección A
fig 103 (uno por lado) situado en el
revestimiento lateral del maletero.
introduciendo la mano dentro del
orificio retirar el segundo tapón de
protección de goma B fig 104.
girar el portalámpara y extraerlo;
sustituir la lámpara ejerciendo
presión sobre ella y girándola hacia la
izquierda;
volver a colocar los tapones deprotección retirados anteriormente.
Luces de posición/luces
de freno
Son de LED. Para su sustitución,
ponerse en contacto con la Red de
Asistencia Alfa Romeo dedicada.
101A0L0094
102A0L0095103A0L0096
104A0L0134
126
EN CASO DE EMERGENCIA

LUZ ANTINIEBLA
TRASERA/LUZ DE
MARCHA ATRÁS
109)
Para sustituir las lámparas de la luz
antiniebla trasera A fig 105 o de marcha
atrás B fig 105 proceder de la siguiente
manera:
girar hacia la izquierda el
portalámparas C fig 106, extraer la
lámpara y sustituirla.
TERCERA LUZ DE FRENO
Son de LED. Para su sustitución,
ponerse en contacto con la Red de
Asistencia Alfa Romeo dedicada.
LUCES DE LA
MATRÍCULA
Para sustituir las lámparas, proceder de
la siguiente manera:
actuar lateralmente en la lente
transparente A (de la manera indicada
en fig 107 ) para comprimir la ballestilla
de sujeción y retirar el grupo de la luz
de la matrícula A;
girar hacia la izquierda el
portalámparas B fig 108, extraer la
lámpara C y sustituirla.
ADVERTENCIA
109)La luz antiniebla trasera y la luz de
marcha atrás están situadas cerca de los
catalizadores, prestar atención para no
quemarse durante el procedimiento de
sustitución de la lámpara.
105A0L0097
106A0L0126107A0L0136
108A0L0099
127

SUSTITUCIÓN DE
UNA LÁMPARA
INTERIOR
PLAFÓN
Para sustituir la lámpara, proceder de la
siguiente manera:
extraer el plafón A fig 109 actuandoen los puntos indicados por las flechas;
abrir la tapa de protección B fig 110,
sustituir la lámpara C soltando los
contactos laterales. A continuación,
asegurarse de que la nueva lámpara
esté bloqueada correctamente entre los
contactos;
volver a cerrar la tapa de protección
B fig 110 y fijar el plafón A fig 109 en su
alojamiento asegurándose de que
quede bloqueado correctamente.
PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder de la
siguiente manera:
abrir el maletero y extraer el plafón A
fig 111 actuando en el punto que indica
la flecha;
abrir la protección B y sustituir la
lámpara montada a presión;
volver a cerrar la protección B en el
protector transparente;
volver a montar el plafón A
introduciéndolo en su posición
correcta, primero de un lado y, a
continuación, presionando el otro hasta
oír el "clic" de bloqueo.
109A0L0100
110A0L0101
111A0L0140
128
EN CASO DE EMERGENCIA

SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación
eléctrica actuando en caso de avería o
de una intervención incorrecta en la
instalación.
Cuando un dispositivo no funciona,
debe comprobarse el estado del fusible
de protección correspondiente: el
elemento conductor A fig 112 no debe
cortarse.
En caso contrario, es necesario sustituir
el fusible fundido por otro del mismo
amperaje (mismo color).
110) 111) 112) 113)
114)17)
B = fusible en buen estado;
C = fusible con elemento conductor
interrumpido.
ACCESO A LOS
FUSIBLES
Los fusibles están agrupados en dos
centralitas situadas en el
compartimento del motor y del
habitáculo.
Centralita del compartimento motor
Está situada al lado de la batería
fig 113: para acceder a los fusibles
aflojar los tornillos A y quitar la tapa B.
La numeración que identifica el
componente eléctrico correspondiente
a cada fusible puede verse en la parte
posterior de la tapa.
Tras haber sustituido un fusible
comprobar que la tapa B de la
centralita de fusibles esté bien cerrada.
18)
Centralita del salpicadero
Está situada debajo del salpicadero
delante del asiento del pasajero.
Para acceder a la centralita de
fusiblesfig 116 es necesario retirar el
panel de protección siguiendo el
procedimiento descrito a continuación:
aflojar los cuatro tornillos A fig 115;
para utilizar el quinto tornillo de
bloqueo, retirar el tacoBylaprotección
de plástico C;
en este punto aflojar el quinto tornillo
112A0L0102
113A0L0137114A0L0104
129

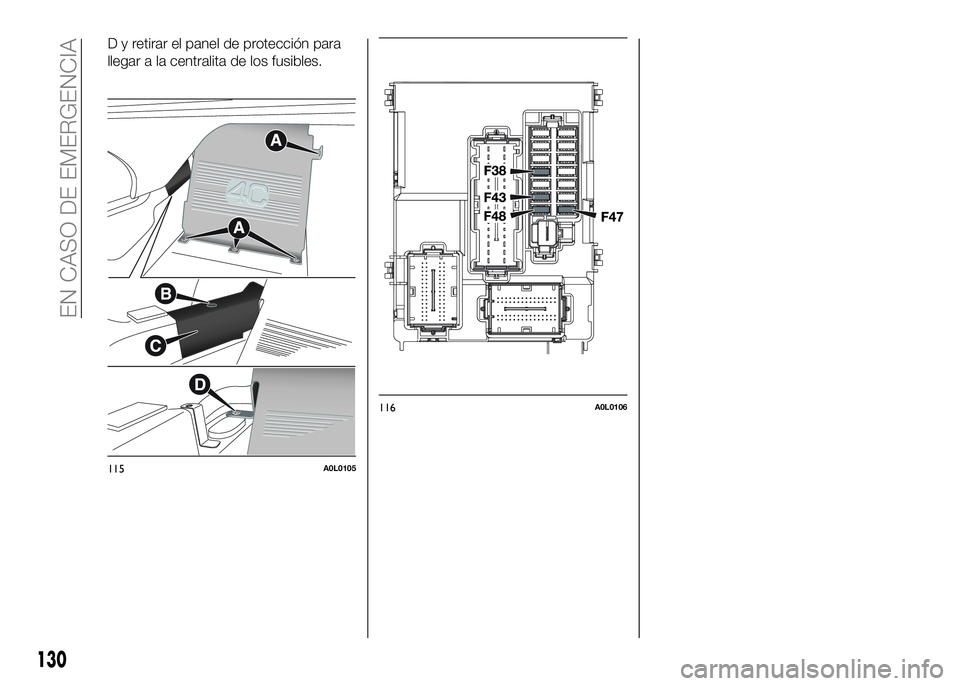

D y retirar el panel de protección para
llegar a la centralita de los fusibles.
115A0L0105
116A0L0106
130
EN CASO DE EMERGENCIA

CENTRALITA DEL COMPARTIMENTO MOTORfig 114
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Desviador del haz de luz del faro (para versiones/países donde esté previsto) F09 5
Avisador acústico monotono F10 10
Toma 12 V / encendedor F86 15
Desempañadores de espejos exteriores F88 7,5
CENTRALITA DEL SALPICADEROfig 116
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Cierre centralizadoF38 15
Bomba bidireccional del lavaparabrisas F43 20
+30 Elevalunas eléctricos del lado conductor F47 20
+30 Elevalunas eléctricos del lado pasajero F48 20
ADVERTENCIA
110)En caso de que el fusible volviera a fundirse, acudir a un taller de la Red de Asistencia Alfa Romeo dedicado.
111)Nunca sustituir un fusible por otro cuyo amperaje sea superior: PELIGRO DE INCENDIO.
112)Si interviene un fusible general de protección (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), acudir a un taller de la Red de Asistencia Alfa
Romeo.
113)Antes de sustituir un fusible, asegurarse de haber extraído la llave del dispositivo de arranque y de haber apagado y/o desactivado
todos los dispositivos.
114)Si interviene un fusible general de protección de los sistemas de seguridad (sistema airbag, sistema de frenos), de los sistemas
motopropulsores (sistema motor, sistema cambio) o del sistema de la dirección, acudir a un taller de la Red de Asistencia Alfa Romeo.
131

ADVERTENCIA
17)No sustituir nunca un fusible averiado con alambres u otro material de reciclaje.
18)Si es necesario lavar el compartimento del motor, tener cuidado de no dirigir directamente el chorro de agua sobre la centralita de
fusibles.
132
EN CASO DE EMERGENCIA

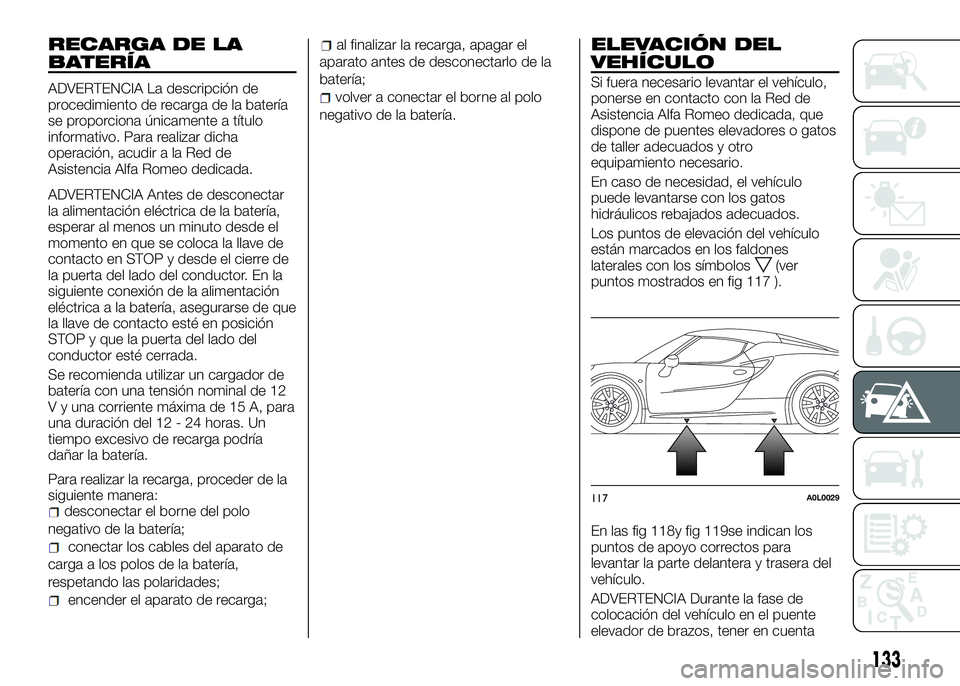

RECARGA DE LA
BATERÍA
ADVERTENCIA La descripción de
procedimiento de recarga de la batería
se proporciona únicamente a título
informativo. Para realizar dicha
operación, acudir a la Red de
Asistencia Alfa Romeo dedicada.
ADVERTENCIA Antes de desconectar
la alimentación eléctrica de la batería,
esperar al menos un minuto desde el
momento en que se coloca la llave de
contacto en STOP y desde el cierre de
la puerta del lado del conductor. En la
siguiente conexión de la alimentación
eléctrica a la batería, asegurarse de que
la llave de contacto esté en posición
STOP y que la puerta del lado del
conductor esté cerrada.
Se recomienda utilizar un cargador de
batería con una tensión nominal de 12
V y una corriente máxima de 15 A, para
una duración del 12 - 24 horas. Un
tiempo excesivo de recarga podría
dañar la batería.
Para realizar la recarga, proceder de la
siguiente manera:
desconectar el borne del polo
negativo de la batería;
conectar los cables del aparato de
carga a los polos de la batería,
respetando las polaridades;
encender el aparato de recarga;
al finalizar la recarga, apagar el
aparato antes de desconectarlo de la
batería;
volver a conectar el borne al polo
negativo de la batería.
ELEVACIÓN DEL
VEHÍCULO
Si fuera necesario levantar el vehículo,
ponerse en contacto con la Red de
Asistencia Alfa Romeo dedicada, que
dispone de puentes elevadores o gatos
de taller adecuados y otro
equipamiento necesario.
En caso de necesidad, el vehículo
puede levantarse con los gatos
hidráulicos rebajados adecuados.
Los puntos de elevación del vehículo
están marcados en los faldones
laterales con los símbolos
(ver
puntos mostrados en fig 117 ).
En las fig 118y fig 119se indican los
puntos de apoyo correctos para
levantar la parte delantera y trasera del
vehículo.
ADVERTENCIA Durante la fase de
colocación del vehículo en el puente
elevador de brazos, tener en cuenta
117A0L0029
