2016 Alfa Romeo 4C Manual de Empleo y Cuidado (in Spanish)

CUADRO E INSTRUMENTOS DE A BORDO
Visualización con sistema métrico
A. Indicador de temperatura del líquido de refrigeración del motor B. Hora C. Cuentarrevoluciones D. Indicador de
modalidad
/marcha engranada E. Sugerencia de cambio de marcha (Gear Shift Indicator) F. Temperatura exterior G. Indicador
de nivel de combustible (el triángulo presente en el lado derecho del símbolo
indica el lado del vehículo en el que está
presente la boca para el llenado de combustible) H. Área dedicada a la visualización del testigo digital relativo al mensaje
mostrado I. Odómetro parcial J. Velocímetro (Indicador de velocidad
) K. Modalidad de conducción sistema “Alfa D.N.A.” L.
Visualización mensajes/información en la pantalla M. Odómetro total. L. Visualización de mensajes/información en la pantalla M.
Odómetro total
59A0L0118
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Visualización con sistema anglosajón
A. Indicador de temperatura del líquido de refrigeración del motor B. Hora C. Cuentarrevoluciones D. Indicador de
modalidad
/marcha engranada E. Sugerencia de cambio de marcha (Gear Shift Indicator) F. Temperatura exterior G. Indicador
de nivel de combustible (el triángulo presente en el lado derecho del símbolo indica el lado del vehículo en el que está presente
la boca para el llenado de combustible) H. Área dedicada a la visualización del testigo digital relativo al mensaje mostrado I.
Odómetro parcial J. Velocímetro (Indicador de velocidad
) K. Modalidad de conducción sistema “Alfa D.N.A.” L. Visualización
mensajes/información en la pantalla M. Odómetro total. L. Visualización de mensajes/información en la pantalla M. Odómetro
total
60A0L0129
63

VELOCÍMETRO
(INDICADOR DE
VELOCIDAD)
El indicador J señala la velocidad del
vehículo.
CUENTARREVOLUCIONES
El indicador C señala el número de
revoluciones del motor.
INDICADOR DEL NIVEL
DE COMBUSTIBLE
El indicador luminoso G indica la
cantidad de combustible presente en el
depósito.
El testigo digital
se enciende cuando
quedan de4a5litros de combustible;
en ese caso, repostar lo antes posible.
No viajar con el depósito de
combustible casi vacío: la falta de
alimentación podría dañar el
catalizador.
INDICADOR DE LA
TEMPERATURA DEL
LÍQUIDO DE
REFRIGERACIÓN MOTOR
El indicador A señala la temperatura del
líquido de refrigeración del motor y
empieza a avisar cuando la temperatura
del líquido supera aproximadamente los
50°C.
El encendido del testigo digital
(junto
con el mensaje visualizado en la
pantalla) indica el aumento excesivo de
la temperatura del líquido de
refrigeración; en este caso, apagar elmotor y ponerse en contacto con la
Red de Asistencia Alfa Romeo
dedicada.
GEAR SHIFT INDICATOR
El sistema GSI (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de la
indicación E fig 59 en el cuadro de
instrumentos.
A través del GSI, el conductor es
informado de que el paso a otra
marcha permitiría una reducción del
consumo.
Para una conducción orientada hacia el
ahorro de combustible, se recomienda
mantener la modalidad "Natural" o "All
Weather" y seguir, si las condiciones de
tráfico lo permiten, las sugerencias del
Gear Shift Indicator.
Cuando en el cuadro de instrumentos
se muestra el icono (
)elGSI
propone pasar a una marcha con
relación superior, mientras que cuando
en la pantalla aparece el icono (
)el
GSI propone pasar a una marcha con
relación inferior.
ADVERTENCIA El GSI no está activo
cuando el cambio trabaja en modalidad
AUTO.
ADVERTENCIA La indicación en el
cuadro de instrumentos permanece
encendida hasta que el conductor
efectúa el cambio de marcha o
mientras las condiciones de marchasigan un perfil de viaje que requiera un
cambio de marcha para mejorar los
consumos.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

MENÚ DE
CONFIGURACIÓN
BOTONES DE MANDO
SET/: pulsar brevemente para
acceder al menú y/o pasar a la pantalla
siguiente, o para confirmar la selección
deseada. Presión larga para volver a la
pantalla estándar fig 61.
: para moverse por la pantalla y por
las opciones hacia arriba o para
incrementar el valor visualizado.
: para moverse por la pantalla y por
las opciones hacia abajo, o para reducir
el valor visualizado.
ADVERTENCIA Los botones
yactivan distintas funciones según las
siguientes situaciones:
dentro del menú permiten moverse
hacia arriba o hacia abajo;
durante las operaciones de
configuración permiten incrementar odisminuir el valor visualizado;
fuera del menú, permiten ajustar el
brillo del cuadro de instrumentos.
MENÚ
El menú consta de una serie de
opciones que pueden seleccionarse
con los botones
y, y permiten
acceder a las diferentes operaciones de
selección y configuración (Setup)
indicadas a continuación.
Para algunas opciones se ha previsto
un submenú. El menú puede activarse
pulsando brevemente el botón SET/
.
El menú se compone de las siguientes
opciones:
MENÚ
BIP VELOCIDAD
ACTIVACIÓN/DATOS TRIP B
AJUSTAR HORA
AJUSTAR FECHA
AUTOCLOSE (para versiones/países
donde esté previsto)
UNIDAD DE MEDIDA
LENGUA
VOLUMEN AVISOS
BIP/AVISADOR ACÚSTICO
CINTURONES (se muestra sólo
después de la desactivación del
sistema SBR realizada en la Red de
Asistencia Alfa Romeo dedicada)
SERVICE
AIRBAG/AIRBAG DEL PASAJERO
LUCES DIURNAS (paraversiones/países donde esté previsto)
SALIDA DEL MENÚ
Selección de una opción
del menú principal sin
submenú:
pulsando brevemente el botón SET/
puede seleccionarse la
configuración del menú principal que se
desea modificar;
pulsando los botoneso
(mediante presiones cortas) se
puede seleccionar la nueva
configuración;
con presión corta el botón SET/
es posible guardar la configuración
y, al mismo tiempo, volver a la misma
opción del menú principal,
seleccionada anteriormente.
Selección de una opción
del menú principal con
submenú:
con presión corta del botón SET/
es posible visualizar la primera
opción del submenú;
con los botoneso(con
presiones cortas) es posible moverse
por todas las opciones del submenú;
pulsando brevemente el botón SET/
es posible seleccionar la opción
del submenú mostrada y entrar en el
menú de configuración
correspondiente;
mediante los botoneso(con
61A0L0125
65

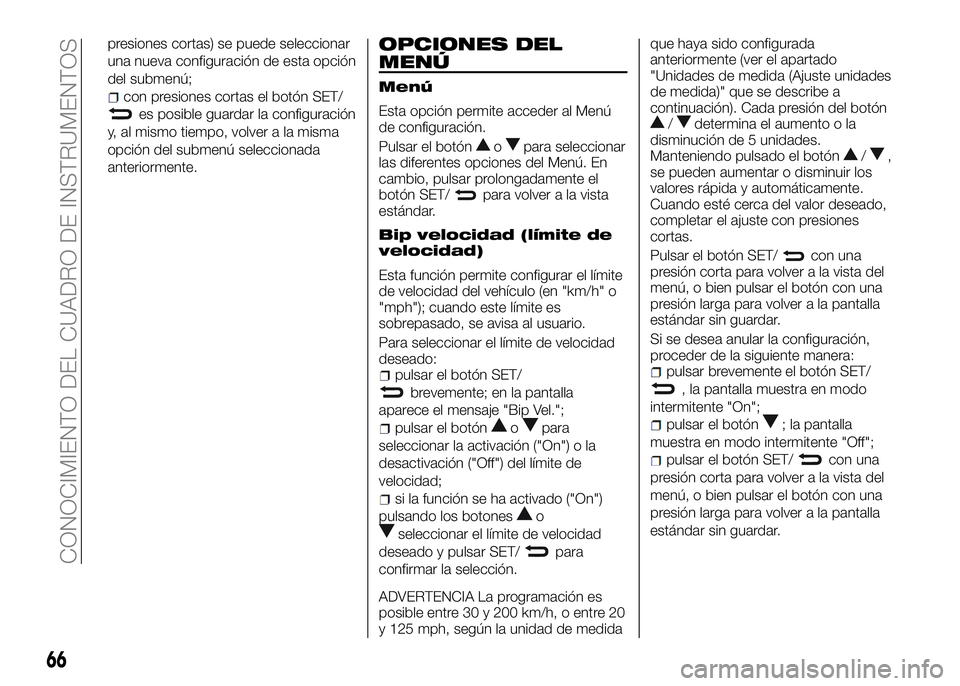

presiones cortas) se puede seleccionar
una nueva configuración de esta opción
del submenú;
con presiones cortas el botón SET/
es posible guardar la configuración
y, al mismo tiempo, volver a la misma
opción del submenú seleccionada
anteriormente.
OPCIONES DEL
MENÚ
Menú
Esta opción permite acceder al Menú
de configuración.
Pulsar el botón
opara seleccionar
las diferentes opciones del Menú. En
cambio, pulsar prolongadamente el
botón SET/
para volver a la vista
estándar.
Bip velocidad (límite de
velocidad)
Esta función permite configurar el límite
de velocidad del vehículo (en "km/h" o
"mph"); cuando este límite es
sobrepasado, se avisa al usuario.
Para seleccionar el límite de velocidad
deseado:
pulsar el botón SET/
brevemente; en la pantalla
aparece el mensaje "Bip Vel.";
pulsar el botónopara
seleccionar la activación ("On") o la
desactivación ("Off") del límite de
velocidad;
si la función se ha activado ("On")
pulsando los botones
o
seleccionar el límite de velocidad
deseado y pulsar SET/
para
confirmar la selección.
ADVERTENCIA La programación es
posible entre 30 y 200 km/h, o entre 20
y 125 mph, según la unidad de medidaque haya sido configurada
anteriormente (ver el apartado
"Unidades de medida (Ajuste unidades
de medida)" que se describe a
continuación). Cada presión del botón
/determina el aumento o la
disminución de 5 unidades.
Manteniendo pulsado el botón
/,
se pueden aumentar o disminuir los
valores rápida y automáticamente.
Cuando esté cerca del valor deseado,
completar el ajuste con presiones
cortas.
Pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
Si se desea anular la configuración,
proceder de la siguiente manera:
pulsar brevemente el botón SET/
, la pantalla muestra en modo
intermitente "On";
pulsar el botón; la pantalla
muestra en modo intermitente "Off";
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Activación/Datos Trip B
(Habilitación Trip B)
Esta función permite activar ("On") o
desactivar ("Off") la visualización del Trip
B (trip parcial). Para más información,
ver el apartado "Ordenador de viaje".
Para su activación/desactivación,
proceder de la manera siguiente:
pulsar brevemente el botón SET/
, en la pantalla se muestra "On" u
"Off" en modo intermitente, en función
de la configuración realizada
anteriormente;
pulsar el botónopara efectuar
la selección;
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
Ajuste hora (Ajuste del
reloj)
Esta función permite regular el reloj
pasando a través de dos submenús:
"Hora" y "Formato".
Para llevar a cabo la regulación,
proceder de la siguiente manera:
pulsar brevemente el botón SET/
, en la pantalla se muestran los
dos submenús "Hora" y "Formato";
pulsar el botónopara moverse
entre los dos submenús;
después de seleccionar el submenúque se desea modificar, pulsar
brevemente el botón SET/
;
en caso de que se seleccione el
submenú "Hora": pulsando brevemente
el botón SET/
, en la pantalla se
muestran las "horas" en modo
intermitente;
pulsar el botónopara realizar
el ajuste;
pulsando brevemente el botón SET/
, la pantalla muestra los "minutos"
en modo intermitente;
pulsar el botónopara efectuar
el ajuste.
ADVERTENCIA Cada vez que se
pulsan los botones
ose aumenta
o disminuye una unidad. Manteniendo
pulsado el botón, se pueden
aumentar/disminuir los valores rápida y
automáticamente. Cuando esté cerca
del valor deseado, completar el ajuste
con presiones cortas.
En caso de que se seleccione el
submenú "Formato": pulsando el botón
SET/
brevemente, la pantalla
muestra en modo intermitente la
modalidad de visualización;
pulsar el botónopara
seleccionar entre la modalidad "12h" o
"24h".
Una vez realizado el ajuste, pulsar
brevemente el botón SET/
para
volver a la vista del submenú o pulsarlo
prolongadamente para volver a la vistadel menú principal sin guardar.
Volver a pulsar el botón SET/
con
una presión larga para volver a la vista
estándar o al menú principal en función
de la opción en la que se encuentra el
menú.
Ajuste fecha (Ajuste de
la fecha)
Esta función permite actualizar la fecha
(año - mes - día).
Para llevar a cabo la regulación,
proceder de la siguiente manera:
pulsar el botón SET/con una
presión corta. La pantalla muestra el
"año" en modo intermitente;
pulsar el botónopara realizar
el ajuste;
pulsar el botón SET/con una
presión corta. La pantalla muestra el
"mes" en modo intermitente;
pulsar el botónopara realizar
el ajuste;
pulsar el botón SET/con una
presión corta. La pantalla muestra el
"día" en modo intermitente;
pulsar el botónopara realizar
el ajuste;
ADVERTENCIA Cada vez que se
pulsan los botones
ose aumenta
o disminuye una unidad. Manteniendo
pulsado el botón, se pueden
aumentar/disminuir los valores rápida y
automáticamente. Cuando esté cerca
67

del valor deseado, completar el ajuste
con presiones cortas.
Pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la vista
estándar sin guardar.
Autoclose (Cierre
centralizado automático
con el vehículo en
movimiento)
(para versiones/países donde esté
previsto)
Esta función, previa activación ("On"),
permite bloquear automáticamente las
puertas al superar una velocidad de
20 km/h.
Para activar o desactivar esta función,
proceder de la siguiente manera:
pulsar el botón SET/con una
presión corta. En la pantalla aparece en
modo intermitente "On" u "Off" en
función de lo que se haya configurado
anteriormente;
pulsar el botónopara efectuar
la selección;
pulsar brevemente el botón SET/
para volver a la vista del submenú
o pulsarlo prolongadamente para volver
a la vista del menú principal sin
guardar;
volver a pulsar el botón SET/
con una presión larga para volver
a la vista estándar o al menú principal
en función de la opción en la que seencuentra el menú.
Unidades de medida
(Ajuste unidades de
medida)
Esta función permite seleccionar la
unidad de medida mediante tres
submenús: "Distancias", "Consumos" y
"Temperatura".
Para seleccionar la unidad de medida
deseada:
pulsar el botón SET/con una
presión corta. En la pantalla aparecen
los tres submenús;
pulsar el botónopara
moverse por los tres submenús;
después de seleccionar el submenú
que se desea modificar, pulsar
brevemente el botón SET/
;
en caso de que se seleccione el
submenú "Distancias": pulsando el
botón SET/
con una presión corta,
en la pantalla aparece "km" o "mi" en
función de lo configurado
anteriormente;
pulsar el botónopara efectuar
la selección;
en caso de que se seleccione el
submenú "Consumos": pulsando el
botón SET/
con una presión corta,
en la pantalla aparece "km/l",
"l/100 km" o "mpg" en función de lo
configurado anteriormente. Si la unidad
de medida de la Distancia seleccionada
es "km" la pantalla permite introducir launidad de medida "km/l" o "l/100 km"
para los Consumos. Si la unidad de
medida de la Distancia seleccionada es
"mi" la pantalla muestra los Consumos
en "mpg";
pulsar el botónopara
efectuar la selección;
en caso de que se seleccione el
submenú "Temperatura": pulsando el
botón
con una presión corta, en la
pantalla aparece "°C" o "°F" en función
de lo configurado anteriormente;
pulsar el botónopara
efectuar la selección;
Una vez realizado el ajuste, pulsar
brevemente el botón SET/
para
volver a la vista del submenú o pulsarlo
prolongadamente para volver a la vista
del menú principal sin guardar.
Volver a pulsar el botón SET/
con
una presión larga para volver a la vista
estándar o al menú principal en función
de la opción en la que se encuentra el
menú.
Lengua (Selección del
idioma)
Los mensajes pueden mostrarse en la
pantalla, seleccionándolos previamente,
en los siguientes idiomas: Italiano,
Inglés, Alemán, Portugués, Español,
Francés, Inglés Americano, Mexicano,
Ruso y Chino.
Para seleccionar el idioma deseado,
proceder de la siguiente manera:
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

pulsar el botón SET/con una
presión corta. En la pantalla aparece en
modo intermitente el “idioma”
configurado anteriormente;
pulsar el botónopara efectuar
la selección;
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
Volumen de los avisos
(Ajuste del volumen de
la señalización acústica
de averías/
advertencias)
Esta función permite ajustar (entre 8
niveles) el volumen de la señalización
acústica (buzzer) que acompaña las
visualizaciones de avería/advertencia.
Para seleccionar el volumen deseado,
proceder de la siguiente manera:
pulsar el botón SET/con una
presión corta. En la pantalla se muestra
en modo intermitente el “nivel” del
volumen configurado anteriormente;
pulsar el botónopara realizar
el ajuste;
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
Bip/Avisador acústico
de los cinturones
(Reactivación del
avisador acústico para
las indicaciones del
SBR)
(para versiones/países donde esté
previsto)
La función aparece sólo después de
que la Red de Asistencia Alfa Romeo
dedicada haya desactivado el sistema
SBR (ver el apartado "Sistema SBR" en
el capítulo "Seguridad").
Service (Mantenimiento
programado)
Esta función permite visualizar las
indicaciones correspondientes al
vencimiento en kilómetros de las
revisiones de mantenimiento.
Para consultar esta información:
pulsar el botón SET/con una
presión corta. En la pantalla aparece el
plazo en kilómetros (km) o millas (mi) en
función de lo configurado anteriormente
(ver el apartado "Unidades de medida
(Ajuste unidades de medida)");
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la vista
estándar.
ADVERTENCIA El "Plan de
Mantenimiento Programado" prevé el
mantenimiento del vehículo en plazospreestablecidos, consultar el capítulo
"Mantenimiento y cuidado". Con la llave
en posición MAR, la función "Service"
se muestra automáticamente, junto con
el testigo
, cuando faltan 2.000 km
(o valor equivalente en millas) para la
revisión y vuelve a aparecer cada
200 km (o valor equivalente en millas).
Por debajo de 200 km las
señalizaciones se muestran antes. La
señalización será en km o millas según
la configuración realizada en "Unidades
de medida". Cuando se esté cerca del
plazo previsto ("revisión"), al girar la
llave de contacto a la posición MAR, el
testigo
se enciende y el mensaje
"Service" aparece en la pantalla,
seguido del número de kilómetros o
millas que faltan para el mantenimiento
del vehículo. Acudir a la Red de
Asistencia Alfa Romeo dedicada donde
se efectuará, además de las
operaciones de mantenimiento
previstas en el "Plan de Mantenimiento
Programado", la puesta a cero de estas
visualizaciones (reset).
Airbag del pasajero
(Activación/
desactivación del
airbag frontal del lado
del pasajero)
Esta función permite activar/desactivar
el airbag del lado del pasajero.
Proceder de la siguiente manera:
pulsar el botón SET/y, después
de que la pantalla muestre el mensaje
69
