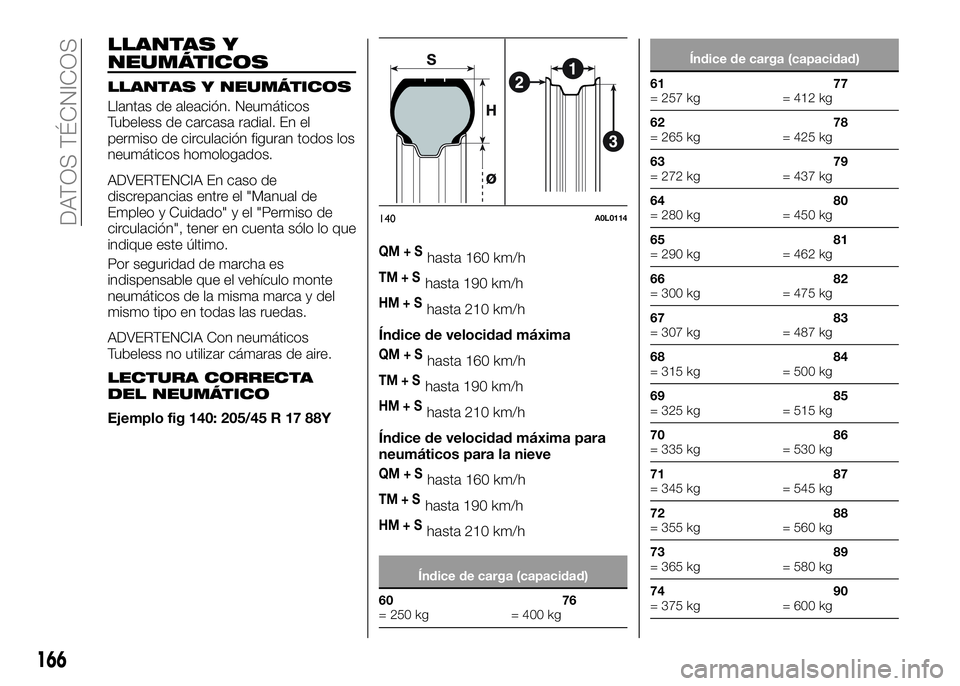

LLANTAS Y
NEUMÁTICOS
LLANTAS Y NEUMÁTICOS
Llantas de aleación. Neumáticos
Tubeless de carcasa radial. En el
permiso de circulación figuran todos los
neumáticos homologados.
ADVERTENCIA En caso de
discrepancias entre el "Manual de
Empleo y Cuidado" y el "Permiso de
circulación", tener en cuenta sólo lo que
indique este último.
Por seguridad de marcha es
indispensable que el vehículo monte
neumáticos de la misma marca y del
mismo tipo en todas las ruedas.
ADVERTENCIA Con neumáticos
Tubeless no utilizar cámaras de aire.
LECTURA CORRECTA
DEL NEUMÁTICO
Ejemplo fig 140: 205/45 R 17 88Y
QM+Shasta 160 km/h
TM+Shasta 190 km/h
HM+Shasta 210 km/h
Índice de velocidad máxima
QM+Shasta 160 km/h
TM+Shasta 190 km/h
HM+Shasta 210 km/h
Índice de velocidad máxima para
neumáticos para la nieve
QM+Shasta 160 km/h
TM+Shasta 190 km/h
HM+Shasta 210 km/h
Índice de carga (capacidad)
60
= 250 kg76
= 400 kg
Índice de carga (capacidad)
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
67
= 307 kg83
= 487 kg
68
= 315 kg84
= 500 kg
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
140A0L0114
166
DATOS TÉCNICOS

Índice de carga (capacidad)
75
= 387 kg91
= 615 kg
LECTURA CORRECTA DE
LA LLANTA
Ejemplo fig 140:7Jx17H2ET33
7anchura de la llanta en pulgadas (1).
Jperfil de la pestaña (realce lateral
donde apoya el talón del neumático)
(2).
17diámetro de ensamble en pulgadas
(corresponde al del neumático que
debe ser montado) (3 = Ø).
H2forma y número de los “hump”
(relieve de la circunferencia, que
sujeta el talón del neumático
Tubeless sobre la llanta).
ET 33compensación rueda (distancia
entre la superficie de apoyo
disco/llanta y punto medio de la
llanta de la rueda).
167

LLANTAS Y NEUMÁTICOS DE SERIE
141)
Llantas Neumáticos en dotación Neumáticos para nieve
Neumáticos delanteros7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Neumáticos traseros8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Las cadenas de nieve de reducido tamaño, con saliente máximo respecto al perfil del neumático de 7 mm, solo se pueden
instalar en los neumáticos traseros 235/40 R18.
Los neumáticos traseros 235/35 R19 no pueden llevar cadenas.
ADVERTENCIA
141)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no
superar la velocidad máxima correspondiente al índice de velocidad utilizado.
168
DATOS TÉCNICOS

PRESIÓN DE INFLADO EN FRÍO (bar)
Neumáticos en dotación Presión de inflado (bar)
Neumáticos delanteros205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Neumáticos traseros235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado. Vuelva a controlar el correcto
valor con neumático frío.
Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor indicado para los
neumáticos de serie.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
169

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
VOLUMEN DEL MALETEROCapacidad con el vehículo vacío (normas VDA) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
141A0L0119
170
DATOS TÉCNICOS

PRESTACIONES
VersionesVelocidad máxima
(km/h)Aceleración de 0-100 km/h (s)
1750 Turbo Gasolina258 4,5
171

PESOS
Versiones1750 Turbo Gasolina
Peso en vacío (con todos los líquidos, depósito
de combustible lleno al 90% y sin opcionales):920
Capacidad útil incluido el conductor:
(*)255
Cargas máximas admitidas
(**)
– eje delantero:490
- eje trasero:755
– total:1175
Cargas remolcables (kg)
– remolque con sistema de frenos: 0
– remolque sin sistema de frenado: 0
Carga máxima sobre el techo: 0
Carga máxima sobre la bola (remolque con
freno):0
(*) Con equipamientos especiales el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero respetando las cargas máximas admitidas.
172
DATOS TÉCNICOS

REPOSTADOS
1750 Turbo Gasolina
Combustibles recomendados /
Líquidos y lubricantes originales
litros kg
Depósito de combustible 40 -
Gasolina sin plomo no inferior a 95 RON
(Norma Europea EN 228)
incluida una reserva de 4 - 5 -
Sistema de refrigeración motor 10,6 9,4Mezcla de agua desmineralizada y líquido
PARAFLU
UP
al 50%(*)
Cárter del motor 5,4 4,6
SELENIA SPORT POWER
Cárter del motor y filtro 5,8 5,0
Caja de cambios/diferencial: 1,88 1,6 TUTELA TRANSMISSION GEARTECH
Sistema hidráulico de actuación del cambio 1,45 1,2 TUTELA CS SPEED
Circuito de frenos hidráulicos con dispositivo
antibloqueo ABS0,52 0,56 TUTELA TOP 4
Recipiente para líquido lavaparabrisas 1,9 1,7Mezcla de agua y líquido TUTELA
PROFESSIONAL SC 35
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy al 40% de agua desmineralizada.
