2016 Alfa Romeo 4C Manual de Empleo y Cuidado (in Spanish)

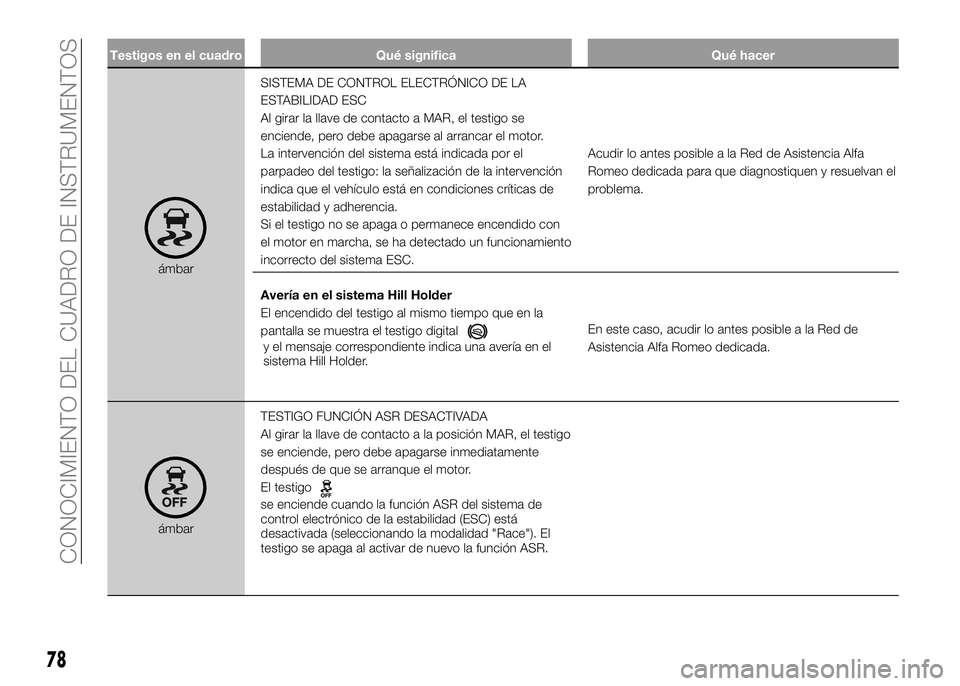

Testigos en el cuadro Qué significa Qué hacer
ámbarSISTEMA DE CONTROL ELECTRÓNICO DE LA
ESTABILIDAD ESC
Al girar la llave de contacto a MAR, el testigo se
enciende, pero debe apagarse al arrancar el motor.
La intervención del sistema está indicada por el
parpadeo del testigo: la señalización de la intervención
indica que el vehículo está en condiciones críticas de
estabilidad y adherencia.
Si el testigo no se apaga o permanece encendido con
el motor en marcha, se ha detectado un funcionamiento
incorrecto del sistema ESC.Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada para que diagnostiquen y resuelvan el
problema.
Avería en el sistema Hill Holder
El encendido del testigo al mismo tiempo que en la
pantalla se muestra el testigo digital
y el mensaje correspondiente indica una avería en el
sistema Hill Holder.En este caso, acudir lo antes posible a la Red de
Asistencia Alfa Romeo dedicada.
ámbarTESTIGO FUNCIÓN ASR DESACTIVADA
Al girar la llave de contacto a la posición MAR, el testigo
se enciende, pero debe apagarse inmediatamente
después de que se arranque el motor.
El testigo
se enciende cuando la función ASR del sistema de
control electrónico de la estabilidad (ESC) está
desactivada (seleccionando la modalidad "Race"). El
testigo se apaga al activar de nuevo la función ASR.
78
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

ADVERTENCIA
5)Si, al girar la llave de contacto a MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o intermitente (en
algunas versiones junto con el mensaje mostrado en la pantalla), acudir lo antes posible a la Red de Asistencia Alfa Romeo dedicada.
ADVERTENCIA
61)La avería del testigose señala mediante el encendido del testigo. Además, el sistema airbag desactiva automáticamente el airbag
del pasajero.
Testigos en el cuadro Qué significa Qué hacer
verdeLUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende cuando se activan las luces de
posición o las de cruce.
FOLLOW ME HOME
El testigo se enciende (junto con la visualización de
un mensaje en la pantalla) cuando se utiliza este
dispositivo (ver apartado "Follow Me Home" en
"Luces exteriores" del capítulo "Conocimiento del
vehículo").
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de
los intermitentes (flechas) se desplaza hacia abajo o,
junto con el intermitente derecho, cuando se pulsa el
botón de las luces de emergencia.
79

Testigos en el cuadro Qué significa Qué hacer
verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de
los intermitentes (flechas) se desplaza hacia arriba o,
junto con el intermitente izquierdo, cuando se pulsa el
botón de las luces de emergencia.
Testigos en el cuadro Qué significa Qué hacer
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
80
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

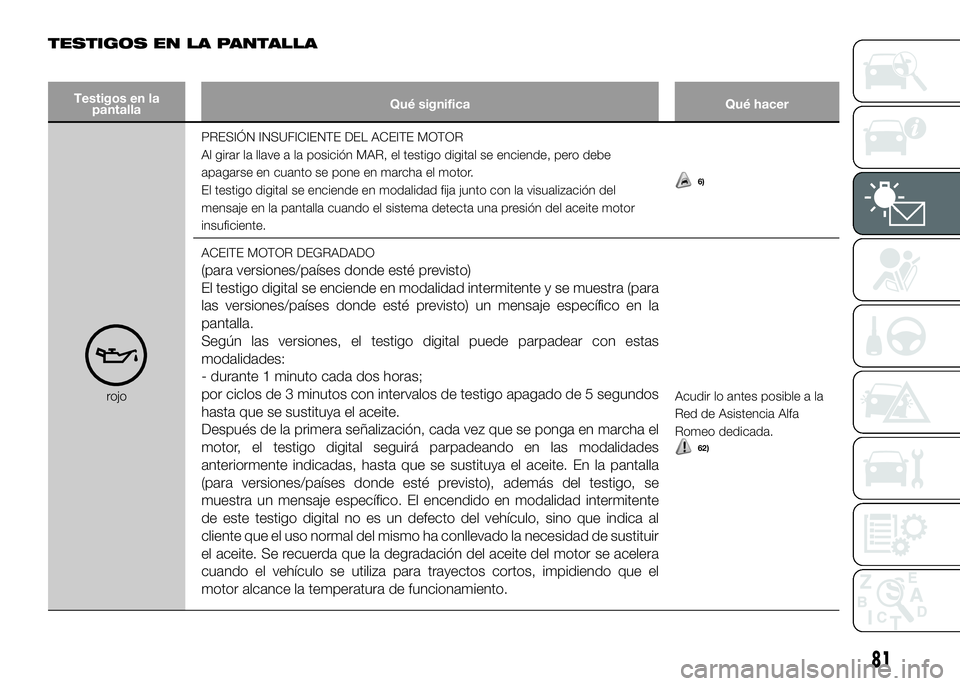

TESTIGOS EN LA PANTALLA
Testigos en la
pantallaQué significa Qué hacer
rojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
Al girar la llave a la posición MAR, el testigo digital se enciende, pero debe
apagarse en cuanto se pone en marcha el motor.
El testigo digital se enciende en modalidad fija junto con la visualización del
mensaje en la pantalla cuando el sistema detecta una presión del aceite motor
insuficiente.
6)
ACEITE MOTOR DEGRADADO
(para versiones/países donde esté previsto)
El testigo digital se enciende en modalidad intermitente y se muestra (para
las versiones/países donde esté previsto) un mensaje específico en la
pantalla.
Según las versiones, el testigo digital puede parpadear con estas
modalidades:
- durante 1 minuto cada dos horas;
por ciclos de 3 minutos con intervalos de testigo apagado de 5 segundos
hasta que se sustituya el aceite.
Después de la primera señalización, cada vez que se ponga en marcha el
motor, el testigo digital seguirá parpadeando en las modalidades
anteriormente indicadas, hasta que se sustituya el aceite. En la pantalla
(para versiones/países donde esté previsto), además del testigo, se
muestra un mensaje específico. El encendido en modalidad intermitente
de este testigo digital no es un defecto del vehículo, sino que indica al
cliente que el uso normal del mismo ha conllevado la necesidad de sustituir
el aceite. Se recuerda que la degradación del aceite del motor se acelera
cuando el vehículo se utiliza para trayectos cortos, impidiendo que el
motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la
Red de Asistencia Alfa
Romeo dedicada.
62)
81

Testigos en la
pantallaQué significa Qué hacer
rojoTEMPERATURA EXCESIVA LÍQUIDO DE
REFRIGERACIÓN MOTOR
Al girar la llave a la posición MAR el testigo digital
se enciende, pero debe apagarse transcurridos
unos segundos. El testigo se enciende cuando el
motor se sobrecalienta.
En la pantalla se muestra un mensaje específico.En caso de marcha normal: detener el vehículo, apagar el
motor y comprobar que el nivel del agua del depósito no se
encuentre por debajo de la referencia MÍN. En tal caso,
esperar a que el motor se enfríe; luego abrir lentamente y con
cuidado el tapón y llenar con líquido de refrigeración
asegurándose de que se encuentre entre las marcas MÍN. y
MÁX. indicadas en el depósito. Asimismo, comprobar
visualmente que no haya pérdidas de líquido. Si al volver a
arrancar, volviera a encenderse el testigo, acudir a la Red de
Asistencia Alfa Romeo dedicada.
En caso de uso forzado del vehículo (por ejemplo, en
condiciones de conducción más exigentes): aflojar la marcha
y, si el testigo continúa encendido, detener el vehículo. Esperar
unos2o3minutos manteniendo el motor en marcha y
ligeramente acelerado para favorecer la circulación del líquido
de refrigeración y, a continuación, apagar el motor. Comprobar
que el nivel del líquido sea correcto, como se ha descrito
anteriormente.
ADVERTENCIA Después de un recorrido difícil, se recomienda
mantener el motor en marcha y ligeramente acelerado durante
unos minutos antes de pararlo.
Testigos en la
pantallaQué significa Qué hacer
rojoAVERÍA ALTERNADOR
El testigo digital se enciende, sólo con el motor en
marcha, cuando se detecta una avería en el alternador.Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada.
82
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

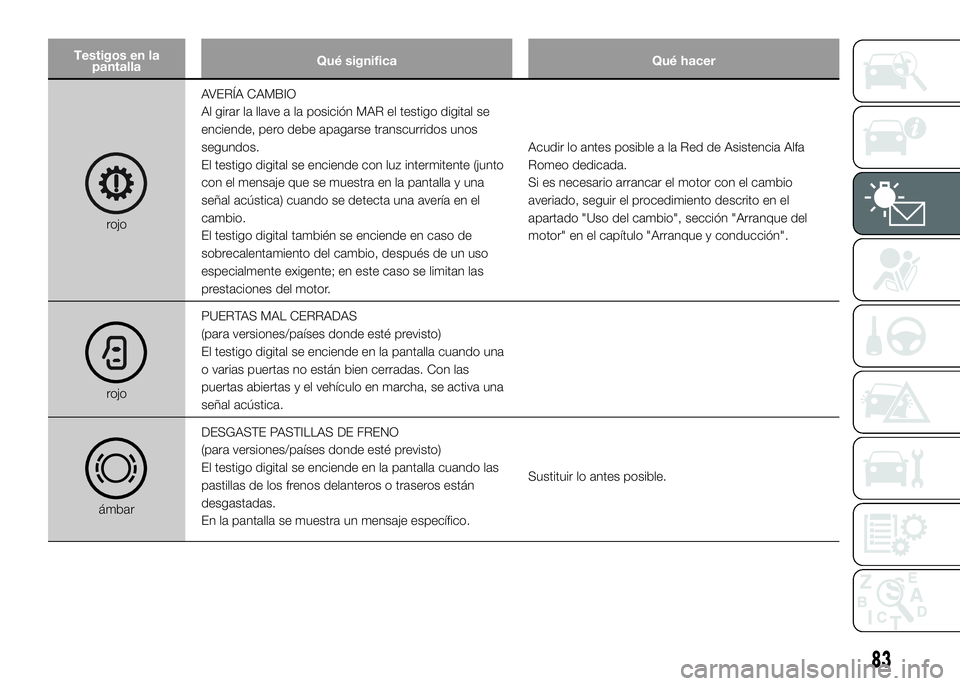

Testigos en la
pantallaQué significa Qué hacer
rojoAVERÍA CAMBIO
Al girar la llave a la posición MAR el testigo digital se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo digital se enciende con luz intermitente (junto
con el mensaje que se muestra en la pantalla y una
señal acústica) cuando se detecta una avería en el
cambio.
El testigo digital también se enciende en caso de
sobrecalentamiento del cambio, después de un uso
especialmente exigente; en este caso se limitan las
prestaciones del motor.Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada.
Si es necesario arrancar el motor con el cambio
averiado, seguir el procedimiento descrito en el
apartado "Uso del cambio", sección "Arranque del
motor" en el capítulo "Arranque y conducción".
rojoPUERTAS MAL CERRADAS
(para versiones/países donde esté previsto)
El testigo digital se enciende en la pantalla cuando una
o varias puertas no están bien cerradas. Con las
puertas abiertas y el vehículo en marcha, se activa una
señal acústica.
ámbarDESGASTE PASTILLAS DE FRENO
(para versiones/países donde esté previsto)
El testigo digital se enciende en la pantalla cuando las
pastillas de los frenos delanteros o traseros están
desgastadas.
En la pantalla se muestra un mensaje específico.Sustituir lo antes posible.
83

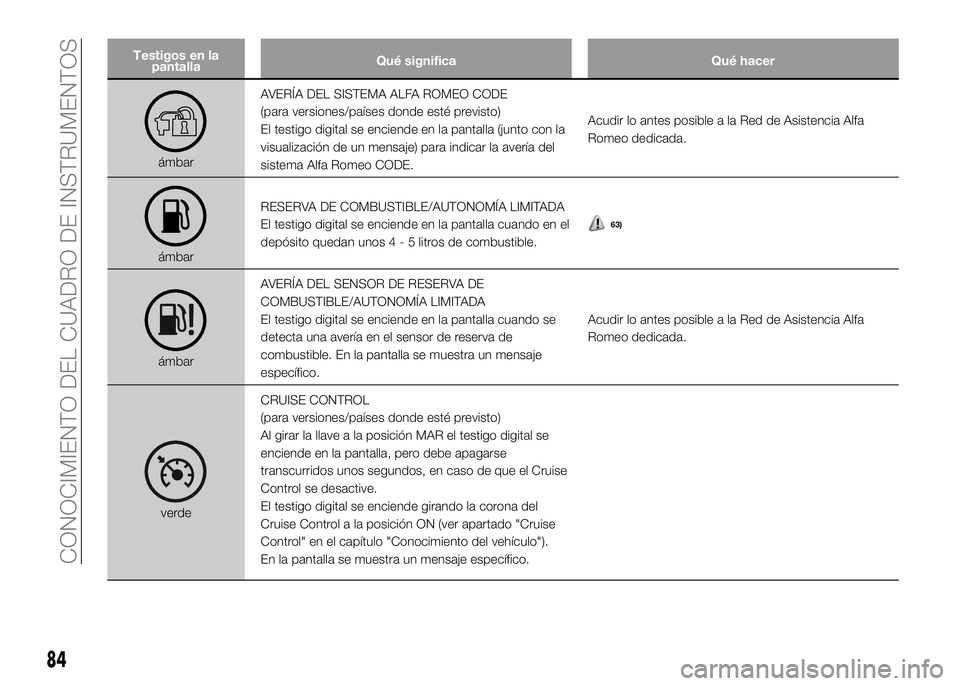

Testigos en la
pantallaQué significa Qué hacer
ámbarAVERÍA DEL SISTEMA ALFA ROMEO CODE
(para versiones/países donde esté previsto)
El testigo digital se enciende en la pantalla (junto con la
visualización de un mensaje) para indicar la avería del
sistema Alfa Romeo CODE.Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada.
ámbarRESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo digital se enciende en la pantalla cuando en el
depósito quedan unos4-5litros de combustible.
63)
ámbarAVERÍA DEL SENSOR DE RESERVA DE
COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo digital se enciende en la pantalla cuando se
detecta una avería en el sensor de reserva de
combustible. En la pantalla se muestra un mensaje
específico.Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada.
verdeCRUISE CONTROL
(para versiones/países donde esté previsto)
Al girar la llave a la posición MAR el testigo digital se
enciende en la pantalla, pero debe apagarse
transcurridos unos segundos, en caso de que el Cruise
Control se desactive.
El testigo digital se enciende girando la corona del
Cruise Control a la posición ON (ver apartado "Cruise
Control" en el capítulo "Conocimiento del vehículo").
En la pantalla se muestra un mensaje específico.
84
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en la
pantallaQué significa Qué hacer
verdeDESEMPAÑAMIENTO/ANTIVAHO DE LOS ESPEJOS
RETROVISORES EXTERIORES
El testigo digital se enciende en la pantalla cuando se
pulsa el botónsituado en el panel de mandos.
ámbarAVERÍA LUCES EXTERIORES
En la pantalla se muestran el símbolo y el mensaje
correspondiente cuando se detecta una anomalía en
una de las siguientes luces:
luces diurnas (DRL)
luces de posición
luces de cruce
intermitentes
luces antiniebla traseras
luces de marcha atrás
luces de la matrícula.
La anomalía referida a estas lámparas podría ser
causada por: uno o varios fusibles de protección
fundidos, una o más lámparas fundidas o que se
hubiera producido un cortocircuito en una conexión
eléctrica.Comprobar y, si es necesario, cambiar los fusibles
correspondientes, según lo descrito en el apartado
"Sustitución de fusibles" en el capítulo "En caso de
emergencia"; si no se resuelve la anomalía, comprobar
la lámpara correspondiente y sustituirla si es necesario,
según lo descrito en el apartado "Sustitución de la
lámpara exterior" en el capítulo "En caso de
emergencia".
Si, incluso después de esta intervención, la anomalía no
se resuelve, acudir a la Red de Asistencia Alfa Romeo
dedicada para que revisen exhaustivamente el sistema
eléctrico .
85
