2016 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

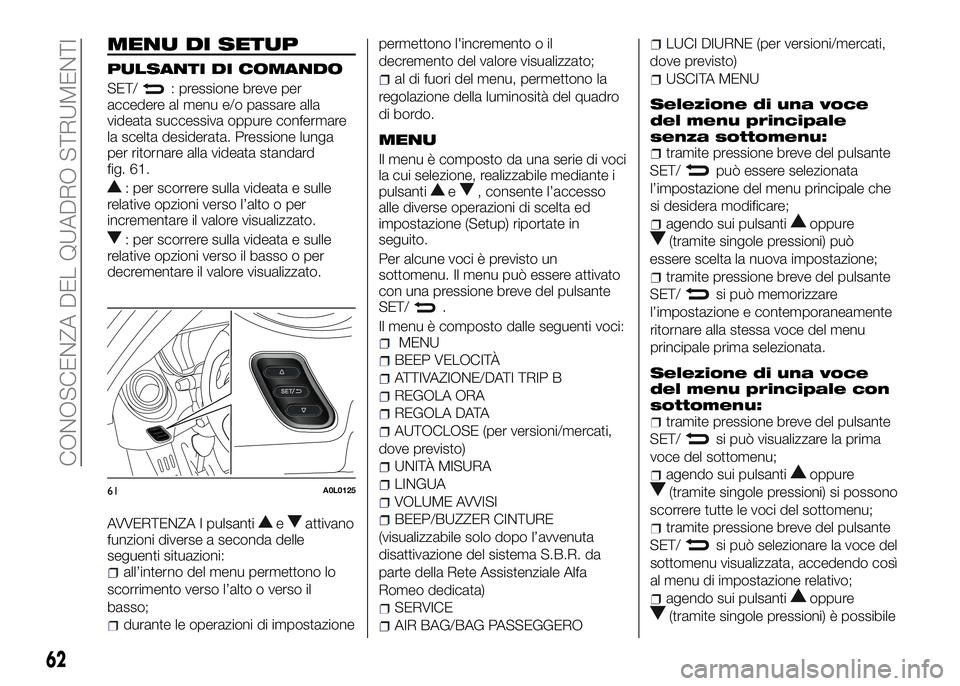

MENU DI SETUP
PULSANTI DI COMANDO
SET/: pressione breve per
accedere al menu e/o passare alla
videata successiva oppure confermare
la scelta desiderata. Pressione lunga
per ritornare alla videata standard
fig. 61.
: per scorrere sulla videata e sulle
relative opzioni verso l’alto o per
incrementare il valore visualizzato.
: per scorrere sulla videata e sulle
relative opzioni verso il basso o per
decrementare il valore visualizzato.
AVVERTENZA I pulsanti
eattivano
funzioni diverse a seconda delle
seguenti situazioni:
all’interno del menu permettono lo
scorrimento verso l’alto o verso il
basso;
durante le operazioni di impostazionepermettono l'incremento o il
decremento del valore visualizzato;
al di fuori del menu, permettono la
regolazione della luminosità del quadro
di bordo.
MENU
Il menu è composto da una serie di voci
la cui selezione, realizzabile mediante i
pulsanti
e, consente l’accesso
alle diverse operazioni di scelta ed
impostazione (Setup) riportate in
seguito.
Per alcune voci è previsto un
sottomenu. Il menu può essere attivato
con una pressione breve del pulsante
SET/
.
Il menu è composto dalle seguenti voci:
MENU
BEEP VELOCITÀ
ATTIVAZIONE/DATI TRIP B
REGOLA ORA
REGOLA DATA
AUTOCLOSE (per versioni/mercati,
dove previsto)
UNITÀ MISURA
LINGUA
VOLUME AVVISI
BEEP/BUZZER CINTURE
(visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da
parte della Rete Assistenziale Alfa
Romeo dedicata)
SERVICE
AIR BAG/BAG PASSEGGERO
LUCI DIURNE (per versioni/mercati,
dove previsto)
USCITA MENU
Selezione di una voce
del menu principale
senza sottomenu:
tramite pressione breve del pulsante
SET/
può essere selezionata
l’impostazione del menu principale che
si desidera modificare;
agendo sui pulsantioppure
(tramite singole pressioni) può
essere scelta la nuova impostazione;
tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del menu
principale prima selezionata.
Selezione di una voce
del menu principale con
sottomenu:
tramite pressione breve del pulsante
SET/
si può visualizzare la prima
voce del sottomenu;
agendo sui pulsantioppure
(tramite singole pressioni) si possono
scorrere tutte le voci del sottomenu;
tramite pressione breve del pulsante
SET/
si può selezionare la voce del
sottomenu visualizzata, accedendo così
al menu di impostazione relativo;
agendo sui pulsantioppure
(tramite singole pressioni) è possibile
61A0L0125
62
CONOSCENZA DEL QUADRO STRUMENTI

scegliere una nuova impostazione per la
specifica voce del sottomenu;
tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del sottomenu
prima selezionata.

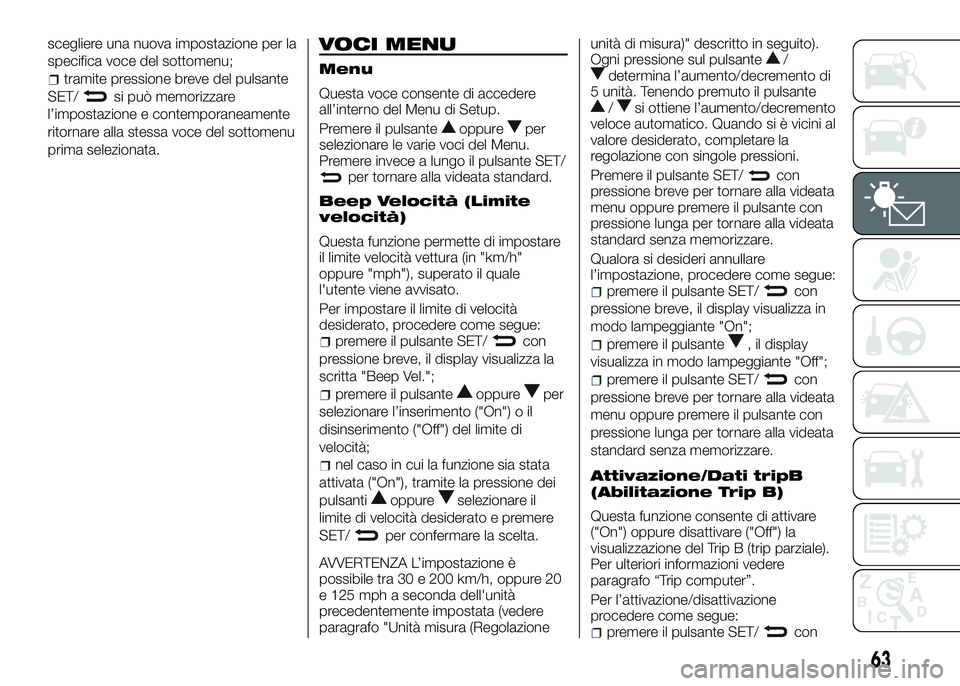

VOCI MENU
Menu
Questa voce consente di accedere
all’interno del Menu di Setup.
Premere il pulsante
oppureper
selezionare le varie voci del Menu.
Premere invece a lungo il pulsante SET/
per tornare alla videata standard.
Beep Velocità (Limite
velocità)
Questa funzione permette di impostare
il limite velocità vettura (in "km/h"
oppure "mph"), superato il quale
l'utente viene avvisato.
Per impostare il limite di velocità
desiderato, procedere come segue:
premere il pulsante SET/con
pressione breve, il display visualizza la
scritta "Beep Vel.";
premere il pulsanteoppureper
selezionare l’inserimento ("On") o il
disinserimento ("Off") del limite di
velocità;
nel caso in cui la funzione sia stata
attivata ("On"), tramite la pressione dei
pulsanti
oppureselezionare il
limite di velocità desiderato e premere
SET/
per confermare la scelta.
AVVERTENZA L’impostazione è
possibile tra 30 e 200 km/h, oppure 20
e 125 mph a seconda dell'unità
precedentemente impostata (vedere
paragrafo "Unità misura (Regolazioneunità di misura)" descritto in seguito).
Ogni pressione sul pulsante
/determina l’aumento/decremento di
5 unità. Tenendo premuto il pulsante
/si ottiene l’aumento/decremento
veloce automatico. Quando si è vicini al
valore desiderato, completare la
regolazione con singole pressioni.
Premere il pulsante SET/
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare
l’impostazione, procedere come segue:
premere il pulsante SET/con
pressione breve, il display visualizza in
modo lampeggiante "On";
premere il pulsante, il display
visualizza in modo lampeggiante "Off";
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Attivazione/Dati tripB
(Abilitazione Trip B)
Questa funzione consente di attivare
("On") oppure disattivare ("Off") la
visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere
paragrafo “Trip computer”.
Per l’attivazione/disattivazione
procedere come segue:
premere il pulsante SET/con
63

pressione breve, il display visualizza in
modo lampeggiante "On" oppure "Off"
in funzione di quanto precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.

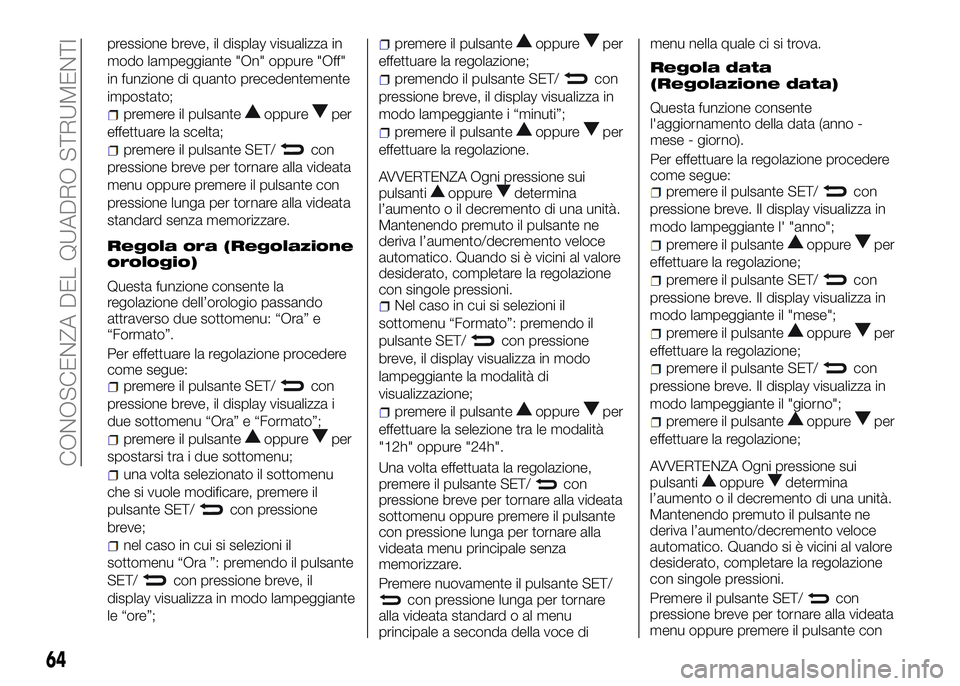

Regola ora (Regolazione
orologio)
Questa funzione consente la
regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Per effettuare la regolazione procedere
come segue:
premere il pulsante SET/con
pressione breve, il display visualizza i
due sottomenu “Ora” e “Formato”;
premere il pulsanteoppureper
spostarsi tra i due sottomenu;
una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante SET/
con pressione
breve;
nel caso in cui si selezioni il
sottomenu “Ora ”: premendo il pulsante
SET/
con pressione breve, il
display visualizza in modo lampeggiante
le “ore”;
premere il pulsanteoppureper
effettuare la regolazione;
premendo il pulsante SET/con
pressione breve, il display visualizza in
modo lampeggiante i “minuti”;
premere il pulsanteoppureper
effettuare la regolazione.
AVVERTENZA Ogni pressione sui
pulsanti
oppuredetermina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
Nel caso in cui si selezioni il
sottomenu “Formato”: premendo il
pulsante SET/
con pressione
breve, il display visualizza in modo
lampeggiante la modalità di
visualizzazione;
premere il pulsanteoppureper
effettuare la selezione tra le modalità
"12h" oppure "24h".
Una volta effettuata la regolazione,
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce dimenu nella quale ci si trova.
Regola data
(Regolazione data)
Questa funzione consente
l'aggiornamento della data (anno -
mese - giorno).
Per effettuare la regolazione procedere
come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante l' "anno";
premere il pulsanteoppureper
effettuare la regolazione;
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante il "mese";
premere il pulsanteoppureper
effettuare la regolazione;
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante il "giorno";
premere il pulsanteoppureper
effettuare la regolazione;
AVVERTENZA Ogni pressione sui
pulsanti
oppuredetermina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
Premere il pulsante SET/
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
64
CONOSCENZA DEL QUADRO STRUMENTI

pressione lunga per tornare alla videata
standard senza memorizzare.
Autoclose (Chiusura
centralizzata
automatica a vettura in
movimento)
(per versioni/mercati, dove previsto)
Questa funzione, se attivata ("On"),
prevede il blocco automatico delle porte
al superamento della velocità di
20 km/h.
Per attivare oppure disattivare questa
funzione, procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante "On" oppure "Off"
in funzione di quanto precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare;
premere nuovamente il pulsante
SET/
con pressione lunga per
tornare alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Unità misura
(Regolazione unità di
misura)
Questa funzione consente
l'impostazione delle unità di misura
tramite tre sottomenu: "Distanze",
"Consumi" e "Temperatura".
Per impostare l'unità di misura
desiderata, procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza i tre
sottomenu;
premere il pulsanteoppureper
scorrere i tre sottomenu;
una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante SET/
con pressione
breve;
nel caso di selezione del sottomenu
"Distanze": premendo il pulsante SET/
con pressione breve, il display
visualizza "km" oppure "mi" in funzione
di quanto precedentemente impostato;
premere il pulsanteoppureper
effettuare la scelta;
nel caso di selezione del sottomenu
"Consumi": premendo il pulsante SET/
con pressione breve, il display
visualizza "km/l", "l/100km" oppure
"mpg" in funzione di quando
precedentemente impostato. Se l'unità
di misura impostata per le Distanze è
"km", il display consente l'impostazione
delle unità di misura "km/l" oppure"l/100km" per i Consumi. Se l'unità di
misura impostata per le Distanze è "mi",
il display visualizzerà i Consumi in
"mpg";
premere il pulsanteoppureper
effettuare la scelta;
nel caso di selezione del sottomenu
“Temperatura”: premendo il pulsante
SET/
con pressione breve, il
display visualizza “°C” oppure “°F” in
funzione di quando precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
Una volta effettuata la regolazione,
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Lingua (Selezione
lingua)
Le visualizzazioni del display, previa
impostazione, possono essere
rappresentate nelle seguenti lingue:
Italiano, Inglese, Tedesco, Portoghese,
Spagnolo, Francese, Americano,
Spagnolo messicano, Russo e Cinese.
65

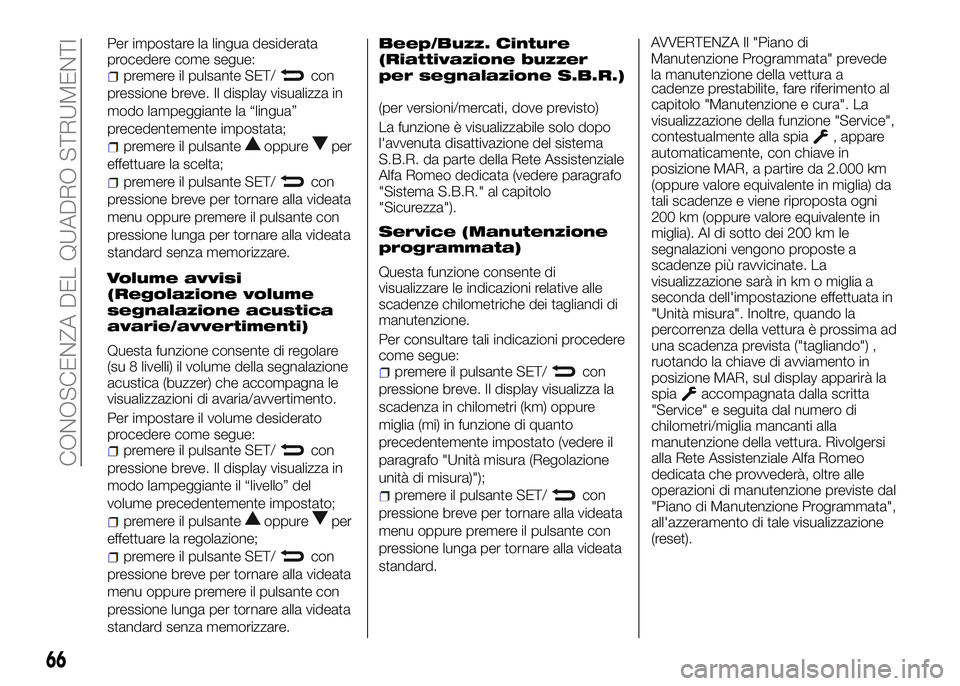

Per impostare la lingua desiderata
procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante la “lingua”
precedentemente impostata;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Volume avvisi
(Regolazione volume
segnalazione acustica
avarie/avvertimenti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnalazione
acustica (buzzer) che accompagna le
visualizzazioni di avaria/avvertimento.
Per impostare il volume desiderato
procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante il “livello” del
volume precedentemente impostato;
premere il pulsanteoppureper
effettuare la regolazione;
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Beep/Buzz. Cinture
(Riattivazione buzzer
per segnalazione S.B.R.)
(per versioni/mercati, dove previsto)
La funzione è visualizzabile solo dopo
l'avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assistenziale
Alfa Romeo dedicata (vedere paragrafo
"Sistema S.B.R." al capitolo
"Sicurezza").
Service (Manutenzione
programmata)
Questa funzione consente di
visualizzare le indicazioni relative alle
scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni procedere
come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza la
scadenza in chilometri (km) oppure
miglia (mi) in funzione di quanto
precedentemente impostato (vedere il
paragrafo "Unità misura (Regolazione
unità di misura)");
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.AVVERTENZA Il "Piano di
Manutenzione Programmata" prevede
la manutenzione della vettura a
cadenze prestabilite, fare riferimento al
capitolo "Manutenzione e cura". La
visualizzazione della funzione "Service",
contestualmente alla spia
, appare
automaticamente, con chiave in
posizione MAR, a partire da 2.000 km
(oppure valore equivalente in miglia) da
tali scadenze e viene riproposta ogni
200 km (oppure valore equivalente in
miglia). Al di sotto dei 200 km le
segnalazioni vengono proposte a
scadenze più ravvicinate. La
visualizzazione sarà in km o miglia a
seconda dell'impostazione effettuata in
"Unità misura". Inoltre, quando la
percorrenza della vettura è prossima ad
una scadenza prevista ("tagliando") ,
ruotando la chiave di avviamento in
posizione MAR, sul display apparirà la
spia
accompagnata dalla scritta
"Service" e seguita dal numero di
chilometri/miglia mancanti alla
manutenzione della vettura. Rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata che provvederà, oltre alle
operazioni di manutenzione previste dal
"Piano di Manutenzione Programmata",
all'azzeramento di tale visualizzazione
(reset).
66
CONOSCENZA DEL QUADRO STRUMENTI

Air Bag/Bag passeggero
(Attivazione/
disattivazione Air Bag
frontale lato
passeggero)
Questa funzione permette di
attivare/disattivare l’air bag lato
passeggero.
Procedere come segue:
premere il pulsante SET/e,
dopo aver visualizzato sul display il
messaggio "Bag pass: Off" (per
disattivare) oppure il messaggio "Bag
pass: On" (per attivare) tramite la
pressione dei pulsanti
oppure,
premere nuovamente il pulsante SET/
;
sul display viene visualizzato il
messaggio di richiesta conferma;
tramite la pressione dei pulsanti
oppureselezionare "Sì" (per
confermare l’attivazione/disattivazione)
oppure "No" (per rinunciare);
premere il pulsante SET/con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu oppure premere il
pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare. La spia
si accende su
quadro strumenti.
Luci diurne (D.R.L.)(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare le luci diurne.
Per attivare oppure disattivare questa
funzione, procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante "On" oppure "Off"
in funzione di quanto precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare;
premere nuovamente il pulsante
SET/
con pressione lunga per
tornare alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Uscita Menu
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menu.
Premendo il pulsante SET/
con
pressione breve il display torna alla
videata standard senza memorizzare.
Premendo il pulsante
il display torna
alla prima voce del menu.
TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento della
vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati i
dati delle "missioni complete" della
vettura (viaggi), in modo indipendente
gli uni dagli altri.
Entrambe le memorie sono azzerabili:
reset - inizio di una nuova missione.
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
Autonomia
Distanza percorsa
Consumo medio
Consumo istantaneo
Velocità media
Tempo di viaggio (durata di guida).
Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida).
Il "Trip B" è una funzione escludibile
(vedere paragrafo "Attivazione/DatiTripB
(AbilitazioneTrip B)"). Le grandezze
“Autonomia” e “Consumo istantaneo”
non sono azzerabili.
67

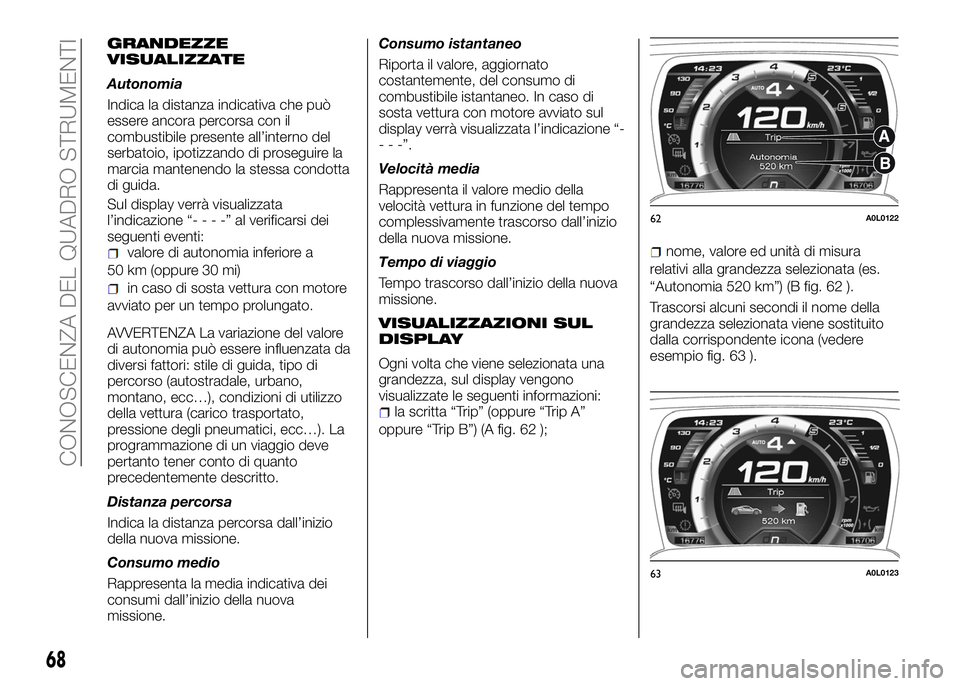

GRANDEZZE
VISUALIZZATE
Autonomia
Indica la distanza indicativa che può
essere ancora percorsa con il
combustibile presente all’interno del
serbatoio, ipotizzando di proseguire la
marcia mantenendo la stessa condotta
di guida.
Sul display verrà visualizzata
l’indicazione “----”alverificarsi dei
seguenti eventi:
valore di autonomia inferiore a
50 km (oppure 30 mi)
in caso di sosta vettura con motore
avviato per un tempo prolungato.
AVVERTENZA La variazione del valore
di autonomia può essere influenzata da
diversi fattori: stile di guida, tipo di
percorso (autostradale, urbano,
montano, ecc…), condizioni di utilizzo
della vettura (carico trasportato,
pressione degli pneumatici, ecc…). La
programmazione di un viaggio deve
pertanto tener conto di quanto
precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media indicativa dei
consumi dall’inizio della nuova
missione.Consumo istantaneo
Riporta il valore, aggiornato
costantemente, del consumo di
combustibile istantaneo. In caso di
sosta vettura con motore avviato sul
display verrà visualizzata l’indicazione “-
- - -”.
Velocità media
Rappresenta il valore medio della
velocità vettura in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
VISUALIZZAZIONI SUL
DISPLAY
Ogni volta che viene selezionata una
grandezza, sul display vengono
visualizzate le seguenti informazioni:
la scritta “Trip” (oppure “Trip A”
oppure “Trip B”) (A fig. 62 );
nome, valore ed unità di misura
relativi alla grandezza selezionata (es.
“Autonomia 520 km”) (B fig. 62 ).
Trascorsi alcuni secondi il nome della
grandezza selezionata viene sostituito
dalla corrispondente icona (vedere
esempio fig. 63 ).
62A0L0122
63A0L0123
68
CONOSCENZA DEL QUADRO STRUMENTI

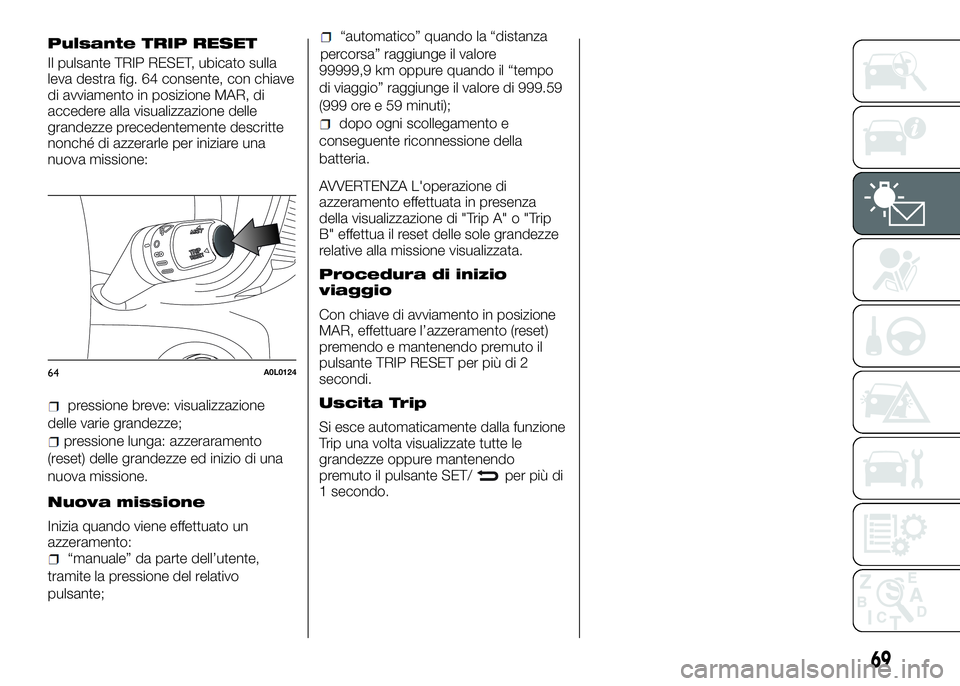

Pulsante TRIP RESET
Il pulsante TRIP RESET, ubicato sulla
leva destra fig. 64 consente, con chiave
di avviamento in posizione MAR, di
accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
pressione breve: visualizzazione
delle varie grandezze;
pressione lunga: azzeraramento
(reset) delle grandezze ed inizio di una
nuova missione.
Nuova missione
Inizia quando viene effettuato un
azzeramento:
“manuale” da parte dell’utente,
tramite la pressione del relativo
pulsante;
“automatico” quando la “distanza
percorsa” raggiunge il valore
99999,9 km oppure quando il “tempo
di viaggio” raggiunge il valore di 999.59
(999 ore e 59 minuti);
dopo ogni scollegamento e
conseguente riconnessione della
batteria.
AVVERTENZA L'operazione di
azzeramento effettuata in presenza
della visualizzazione di "Trip A" o "Trip
B" effettua il reset delle sole grandezze
relative alla missione visualizzata.
Procedura di inizio
viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto il
pulsante TRIP RESET per più di 2
secondi.
Uscita Trip
Si esce automaticamente dalla funzione
Trip una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsante SET/
per più di
1 secondo.
64A0L0124
69
