2016 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

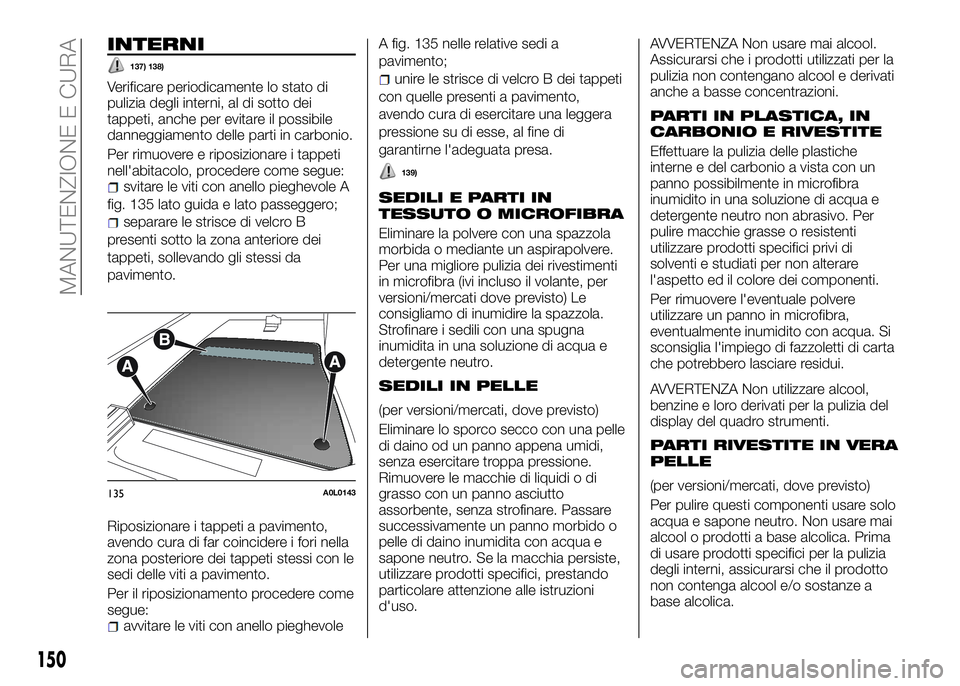

INTERNI
137) 138)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, anche per evitare il possibile
danneggiamento delle parti in carbonio.
Per rimuovere e riposizionare i tappeti
nell'abitacolo, procedere come segue:
svitare le viti con anello pieghevole A
fig. 135 lato guida e lato passeggero;
separare le strisce di velcro B
presenti sotto la zona anteriore dei
tappeti, sollevando gli stessi da
pavimento.
Riposizionare i tappeti a pavimento,
avendo cura di far coincidere i fori nella
zona posteriore dei tappeti stessi con le
sedi delle viti a pavimento.
Per il riposizionamento procedere come
segue:
avvitare le viti con anello pieghevoleA fig. 135 nelle relative sedi a
pavimento;
unire le strisce di velcro B dei tappeti
con quelle presenti a pavimento,
avendo cura di esercitare una leggera
pressione su di esse, al fine di
garantirne l'adeguata presa.
139)
SEDILI E PARTI IN
TESSUTO O MICROFIBRA
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in microfibra (ivi incluso il volante, per
versioni/mercati dove previsto) Le
consigliamo di inumidire la spazzola.
Strofinare i sedili con una spugna
inumidita in una soluzione di acqua e
detergente neutro.
SEDILI IN PELLE
(per versioni/mercati, dove previsto)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi,
senza esercitare troppa pressione.
Rimuovere le macchie di liquidi o di
grasso con un panno asciutto
assorbente, senza strofinare. Passare
successivamente un panno morbido o
pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste,
utilizzare prodotti specifici, prestando
particolare attenzione alle istruzioni
d'uso.AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA, IN
CARBONIO E RIVESTITE
Effettuare la pulizia delle plastiche
interne e del carbonio a vista con un
panno possibilmente in microfibra
inumidito in una soluzione di acqua e
detergente neutro non abrasivo. Per
pulire macchie grasse o resistenti
utilizzare prodotti specifici privi di
solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.
Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua. Si
sconsiglia l'impiego di fazzoletti di carta
che potrebbero lasciare residui.
AVVERTENZA Non utilizzare alcool,
benzine e loro derivati per la pulizia del
display del quadro strumenti.
PARTI RIVESTITE IN VERA
PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare mai
alcool o prodotti a base alcolica. Prima
di usare prodotti specifici per la pulizia
degli interni, assicurarsi che il prodotto
non contenga alcool e/o sostanze a
base alcolica.135A0L0143
150
MANUTENZIONE E CURA

ATTENZIONE
137)Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina rettificata
per la pulizia delle parti interne vettura. Le
cariche elettrostatiche che vengono a
generarsi per strofinio durante l’operazione
di pulitura potrebbero provocare incendi.
138)Non tenere bombolette aerosol in
vettura: pericolo di esplosione. Le
bombolette aerosol non devono essere
esposte ad una temperatura superiore a
50°C. All’interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
139)Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
151

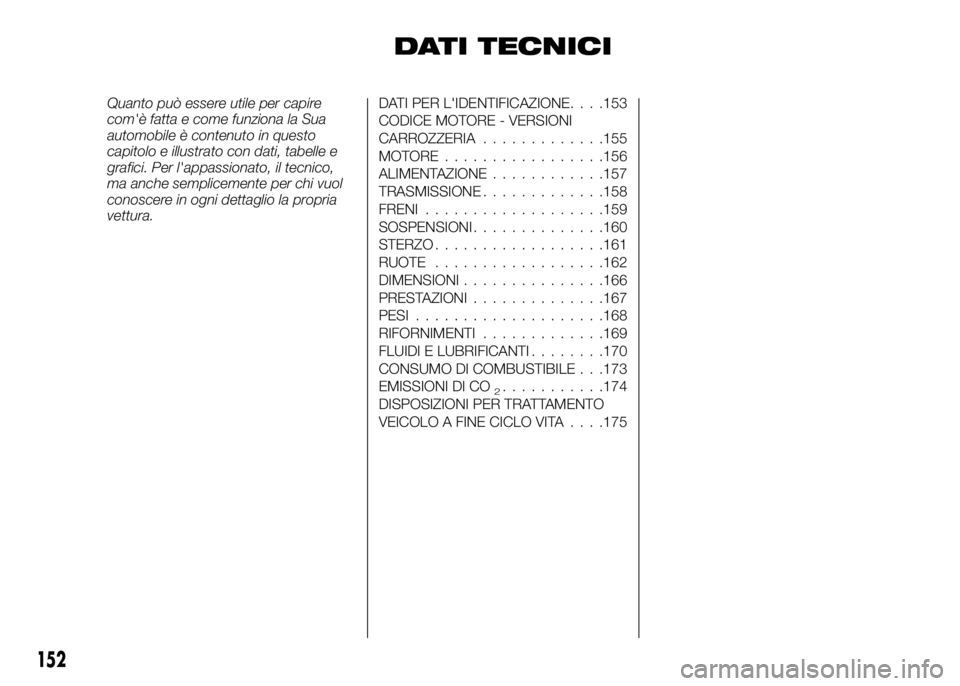

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria
vettura.DATI PER L'IDENTIFICAZIONE. . . .153
CODICE MOTORE - VERSIONI
CARROZZERIA.............155
MOTORE.................156
ALIMENTAZIONE............157
TRASMISSIONE.............158
FRENI...................159
SOSPENSIONI..............160
STERZO..................161
RUOTE..................162
DIMENSIONI...............166
PRESTAZIONI..............167
PESI....................168
RIFORNIMENTI.............169
FLUIDI E LUBRIFICANTI........170
CONSUMO DI COMBUSTIBILE . . .173
EMISSIONI DI CO
2...........174
DISPOSIZIONI PER TRATTAMENTO
VEICOLO A FINE CICLO VITA. . . .175
152

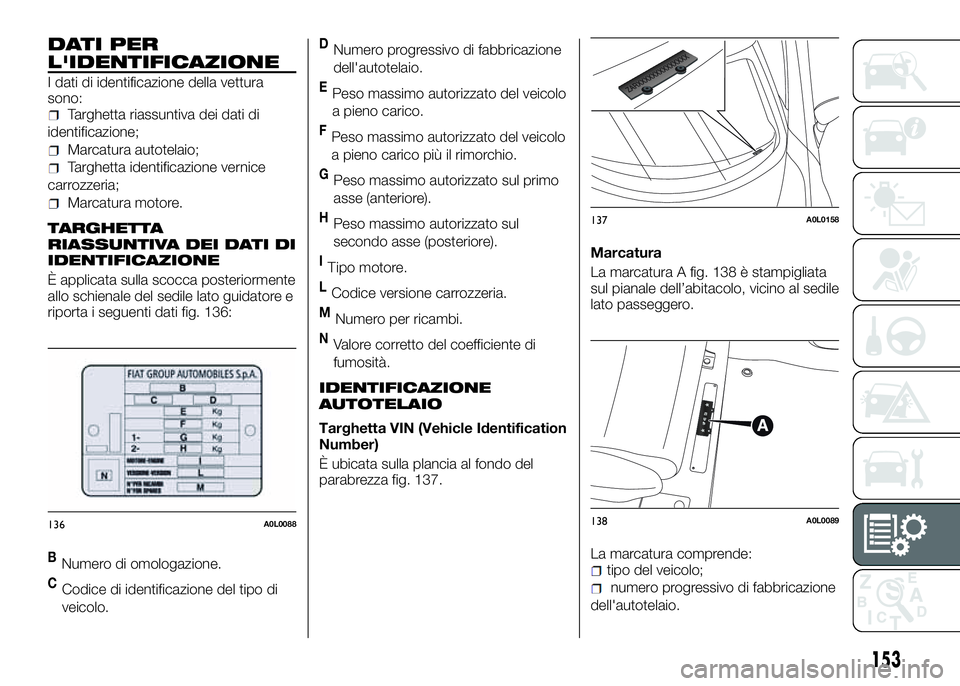

DATI PER
L'IDENTIFICAZIONE
I dati di identificazione della vettura
sono:
Targhetta riassuntiva dei dati di
identificazione;
Marcatura autotelaio;
Targhetta identificazione vernice
carrozzeria;
Marcatura motore.
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sulla scocca posteriormente
allo schienale del sedile lato guidatore e
riporta i seguenti dati fig. 136:
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo
a pieno carico.
FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul
secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di
fumosità.
IDENTIFICAZIONE
AUTOTELAIO
Targhetta VIN (Vehicle Identification
Number)
È ubicata sulla plancia al fondo del
parabrezza fig. 137.Marcatura
La marcatura A fig. 138 è stampigliata
sul pianale dell’abitacolo, vicino al sedile
lato passeggero.
La marcatura comprende:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
136A0L0088
137A0L0158
138A0L0089
153

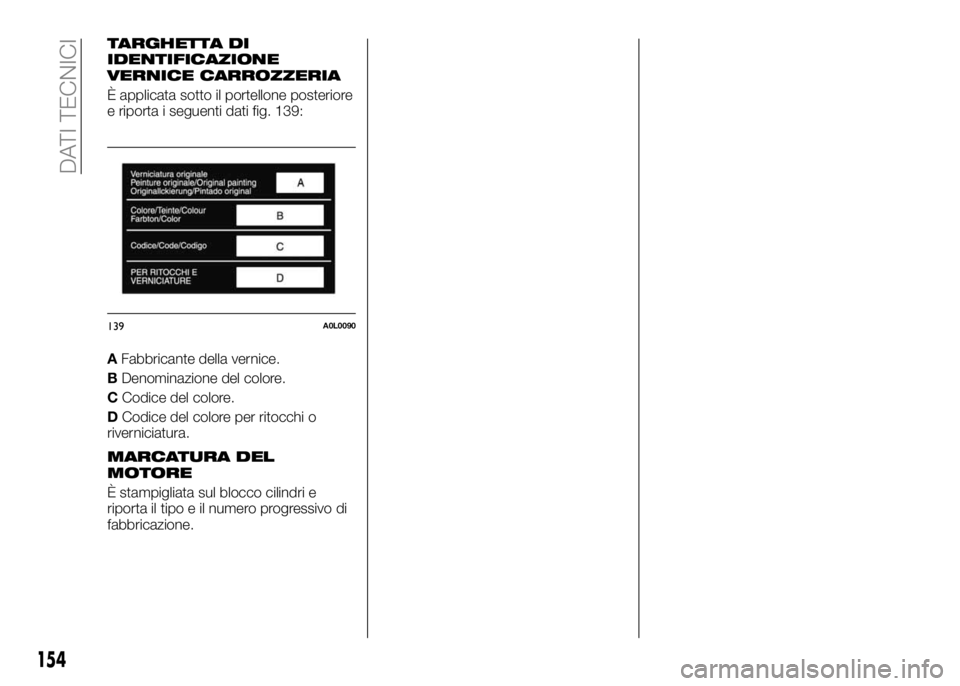

TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sotto il portellone posteriore
e riporta i seguenti dati fig. 139:
AFabbricante della vernice.
BDenominazione del colore.
CCodice del colore.
DCodice del colore per ritocchi o
riverniciatura.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
139A0L0090
154
DATI TECNICI

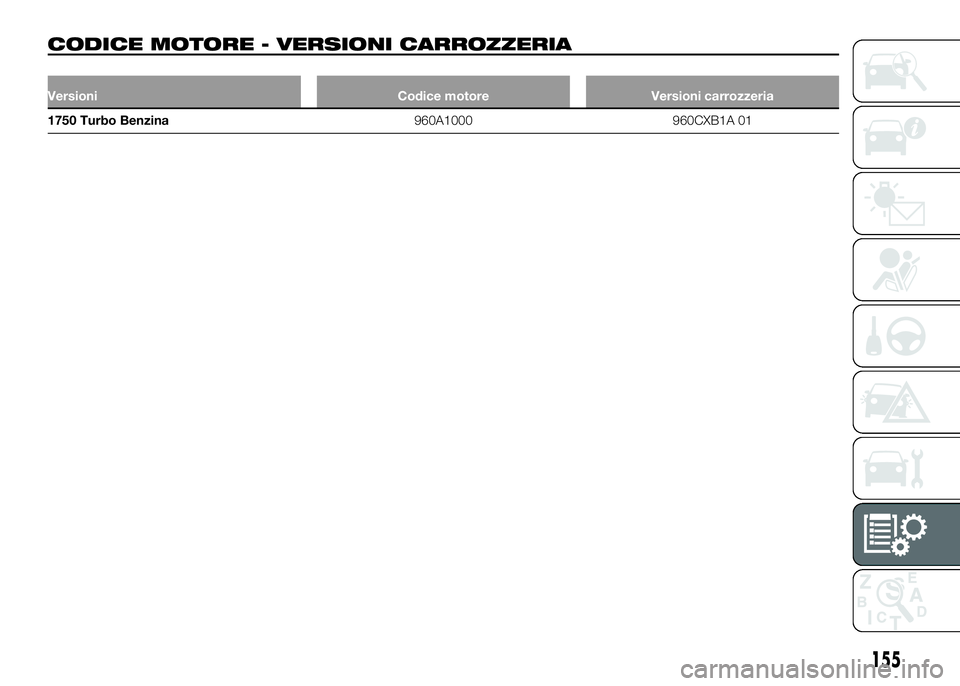

CODICE MOTORE - VERSIONI CARROZZERIA
Versioni Codice motore Versioni carrozzeria
1750 Turbo Benzina960A1000 960CXB1A 01
155

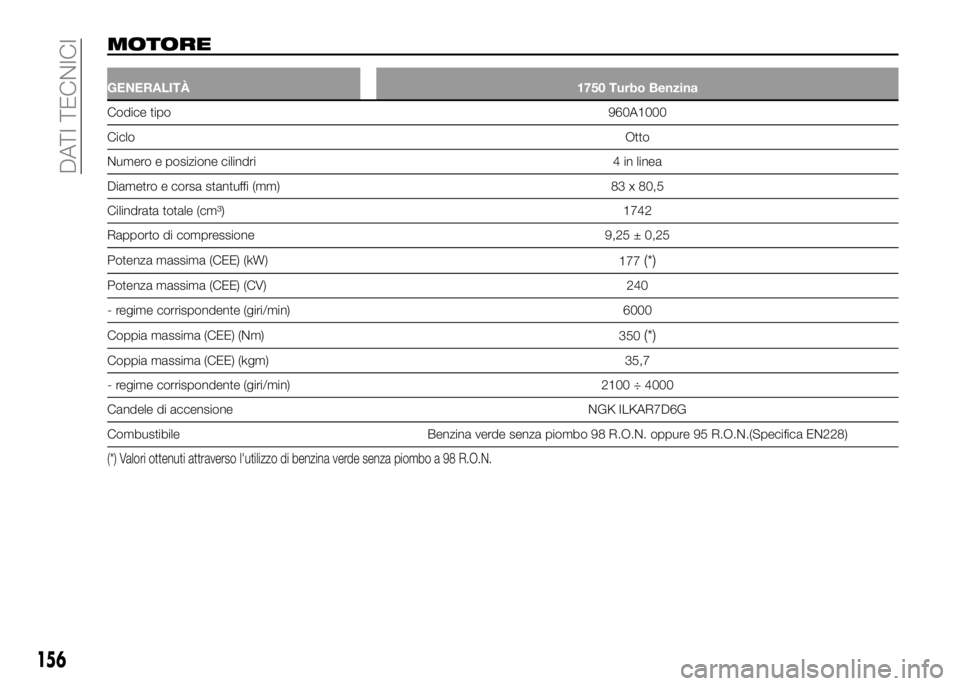

MOTORE
GENERALITÀ 1750 Turbo Benzina
Codice tipo960A1000
CicloOtto
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 83 x 80,5
Cilindrata totale (cm³) 1742
Rapporto di compressione 9,25 ± 0,25
Potenza massima (CEE) (kW)
177
(*)
Potenza massima (CEE) (CV) 240
- regime corrispondente (giri/min) 6000
Coppia massima (CEE) (Nm)
350
(*)
Coppia massima (CEE) (kgm) 35,7
- regime corrispondente (giri/min) 2100 ÷ 4000
Candele di accensione NGK ILKAR7D6G
Combustibile Benzina verde senza piombo 98 R.O.N. oppure 95 R.O.N.(Specifica EN228)
(*) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 98 R.O.N.
156
DATI TECNICI

ALIMENTAZIONE
VersioniAlimentazione
1750 Turbo Benzina140)Iniezione diretta a controllo elettronico con turbo ed intercooler
ATTENZIONE
140)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
157
