2016 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

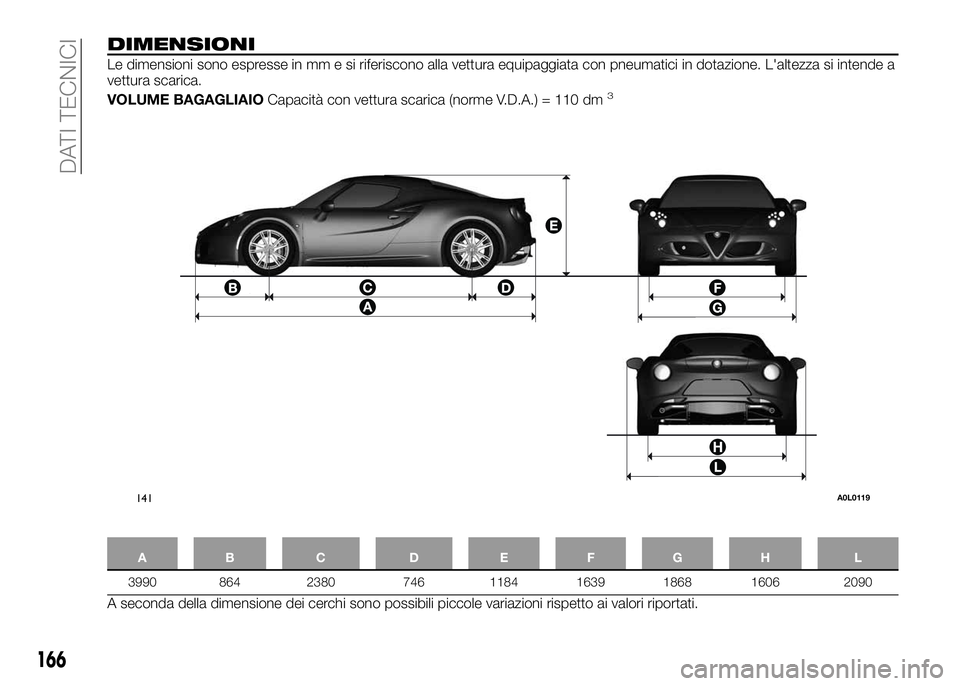

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
141A0L0119
166
DATI TECNICI

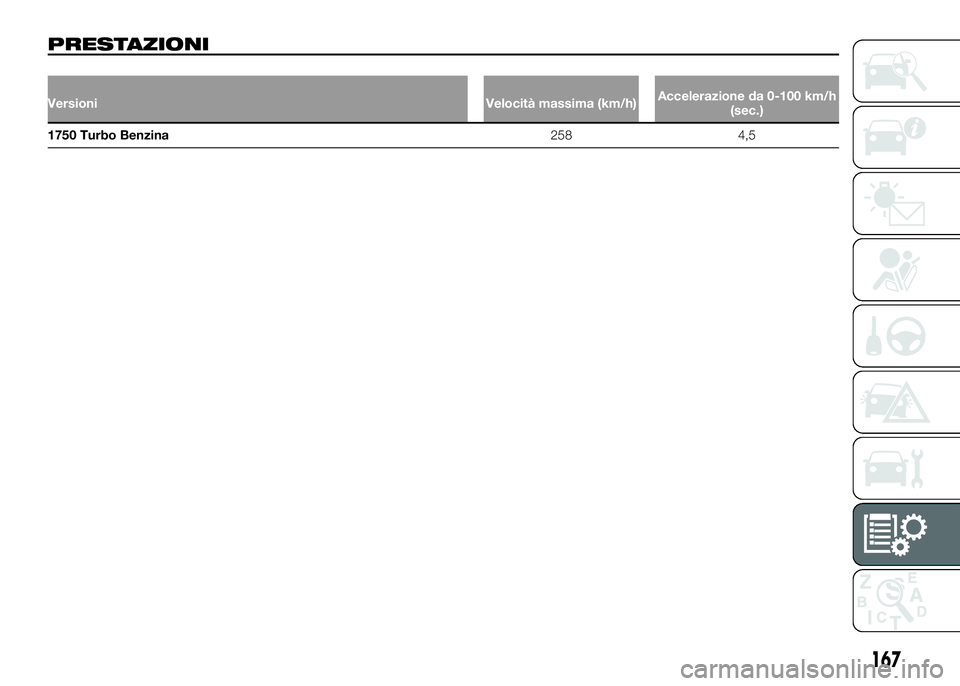

PRESTAZIONI
Versioni Velocità massima (km/h)Accelerazione da 0-100 km/h
(sec.)
1750 Turbo Benzina258 4,5
167

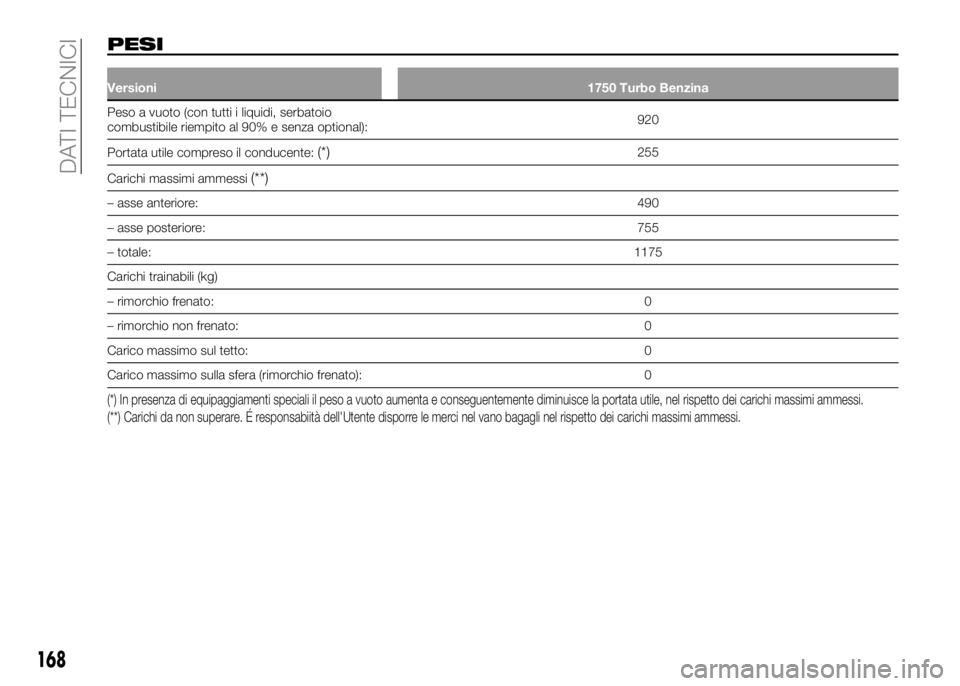

PESI
Versioni1750 Turbo Benzina
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):920
Portata utile compreso il conducente:
(*)255
Carichi massimi ammessi
(**)
– asse anteriore:490
– asse posteriore:755
– totale:1175
Carichi trainabili (kg)
– rimorchio frenato:0
– rimorchio non frenato: 0
Carico massimo sul tetto: 0
Carico massimo sulla sfera (rimorchio frenato): 0
(*) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimiammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli nel rispetto dei carichi massimi ammessi.
168
DATI TECNICI

RIFORNIMENTI
1750 Turbo Benzina
Combustibili prescritti / Fluidi e
lubrificanti originali
litri kg
Serbatoio del combustibile 40 -
Benzina verde senza piombo non inferiore
a 95 R.O.N (Specifica EN228)
compresa una riserva di 4 - 5 -
Impianto di raffreddamento motore 10,6 9,4Miscela di acqua demineralizzata e liquido
PARAFLU
UP
al 50%(*)
Coppa del motore 5,4 4,6
SELENIA SPORT POWER
Coppa del motore e filtro 5,8 5,0
Scatola del cambio/differenziale: 1,88 1,6 TUTELA TRANSMISSION GEARTECH
Sistema idraulico di attuazione cambio 1,45 1,2 TUTELA CS SPEED
Circuito freni idraulici con dispositivo
antibloccaggio ABS0,52 0,56 TUTELA TOP 4
Recipiente liquido lavacristallo 1,9 1,7Miscela di acqua e liquido TUTELA
PROFESSIONAL SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
169

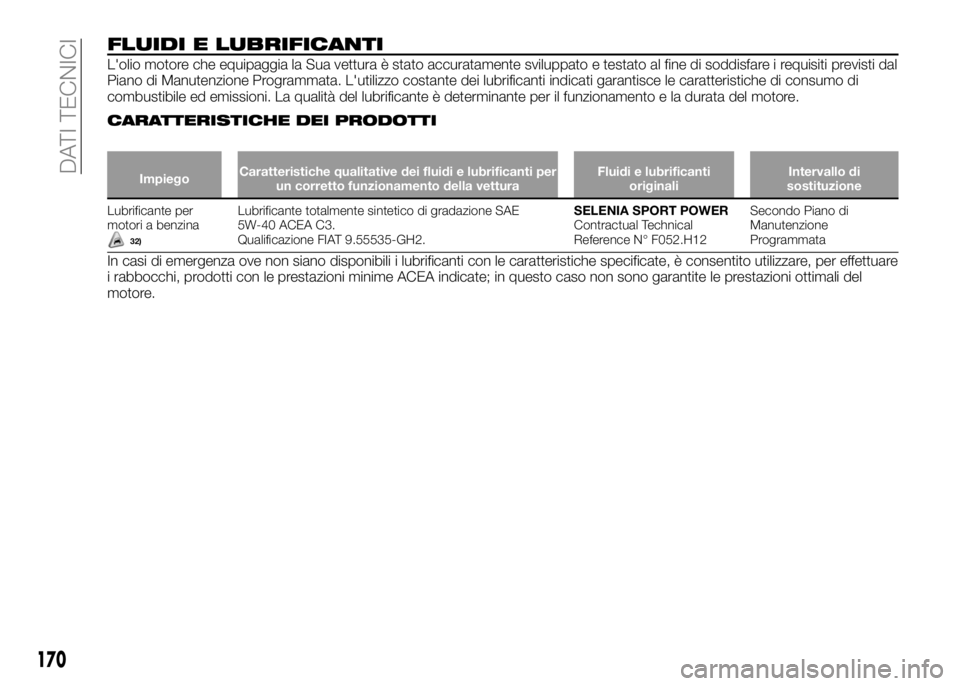

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
ImpiegoCaratteristiche qualitative dei fluidi e lubrificanti per
un corretto funzionamento della vetturaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificante per
motori a benzina
32)
Lubrificante totalmente sintetico di gradazione SAE
5W-40 ACEA C3.
Qualificazione FIAT 9.55535-GH2.SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Secondo Piano di
Manutenzione
Programmata
In casi di emergenza ove non siano disponibili i lubrificanti con le caratteristiche specificate, è consentito utilizzare, per effettuare
i rabbocchi, prodotti con le prestazioni minime ACEA indicate; in questo caso non sono garantite le prestazioni ottimali del
motore.
170
DATI TECNICI

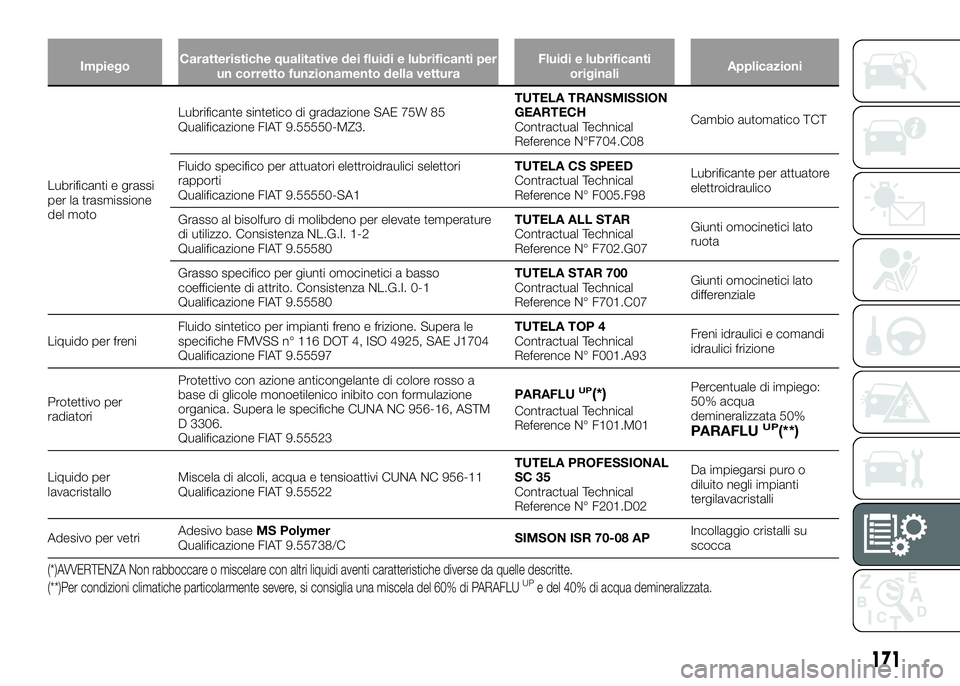

ImpiegoCaratteristiche qualitative dei fluidi e lubrificanti per
un corretto funzionamento della vetturaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico di gradazione SAE 75W 85
Qualificazione FIAT 9.55550-MZ3.TUTELA TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Cambio automatico TCT
Fluido specifico per attuatori elettroidraulici selettori
rapporti
Qualificazione FIAT 9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per attuatore
elettroidraulico
Grasso al bisolfuro di molibdeno per elevate temperature
di utilizzo. Consistenza NL.G.I. 1-2
Qualificazione FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza NL.G.I. 0-1
Qualificazione FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Liquido per freniFluido sintetico per impianti freno e frizione. Supera le
specifiche FMVSS n° 116 DOT 4, ISO 4925, SAE J1704
Qualificazione FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Freni idraulici e comandi
idraulici frizione
Protettivo per
radiatoriProtettivo con azione anticongelante di colore rosso a
base di glicole monoetilenico inibito con formulazione
organica. Supera le specifiche CUNA NC 956-16, ASTM
D 3306.
Qualificazione FIAT 9.55523PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Percentuale di impiego:
50% acqua
demineralizzata 50%
PARAFLUUP(**)
Liquido per
lavacristalloMiscela di alcoli, acqua e tensioattivi CUNA NC 956-11
Qualificazione FIAT 9.55522TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
Adesivo per vetriAdesivo baseMS Polymer
Qualificazione FIAT 9.55738/CSIMSON ISR 70-08 APIncollaggio cristalli su
scocca
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
171

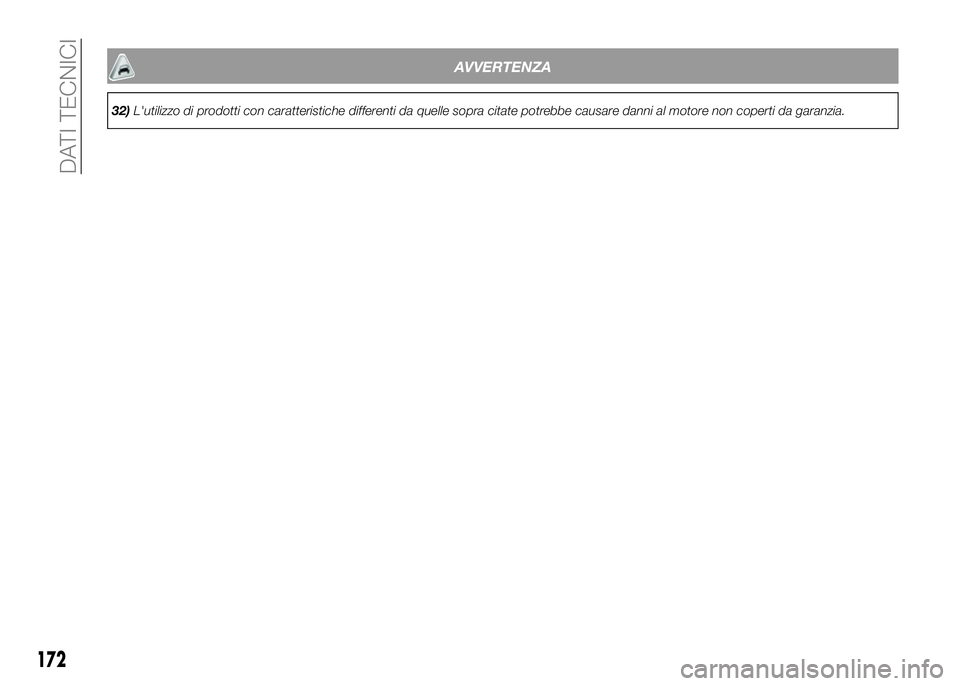

AVVERTENZA
32)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
172
DATI TECNICI

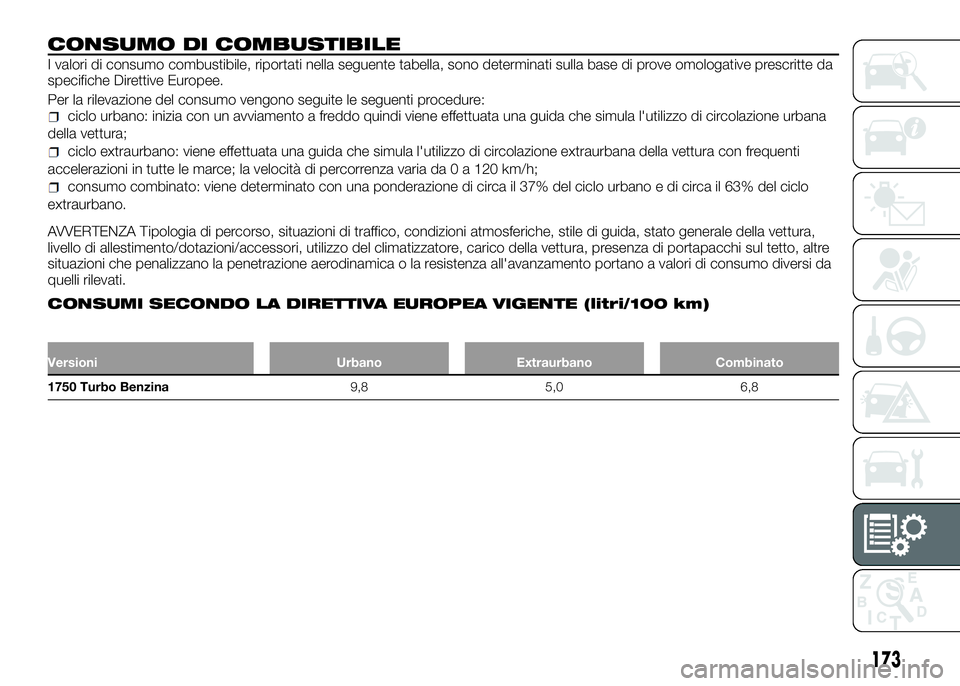

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana
della vettura;
ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura,
livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da
quelli rilevati.
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)
Versioni Urbano Extraurbano Combinato
1750 Turbo Benzina9,8 5,0 6,8
173
