2016 Abarth 124 Spider Käyttö- ja huolto-ohjekirja (in Finnish)

Versiot oikeanpuoleisella ohjauksella
1. Matkamittari/Osamatkamittari ja osamatkamittarin painike/Kojelaudan valaistus - 2. Kierroslukumittari - 3. Nopeusmittari -
4. Automaattivaihteiston näyttö - 5. Matkamittari/Välimatkamittari/Moottorin jäähdytysjärjestelmän lämpötila/Polttoainemittari/
Ulkolämpötila/Nopeudenrajoitin/Vakionopeudensäädin/Näytön vaihto
5005020107-121-001AB
47

MATKAMITTARI /
VÄLIMATKAMITTARI
Näyttötila voidaan vaihtaa
matkamittarista "Välimatkamittari A"
-näyttöön ja edelleen "Välimatkamittari
B" -näyttöön ja taas takaisin
matkamittariin painamalla
valintapainiketta 1 kuva 51 samalla kun
yksi vaihtoehdoista näkyy näytössä.
Valittu tila näkyy näytössä.
Sytytysvirran ollessa ACC- tai
OFF-asennossa matkamittaria tai
osamatkamittareita ei voida näyttää.
Valintapainikeen painaminen voi
kuitenkin epähuomiossa vaihtaa
osamatkamittareita tai nollata ne noin
kymmenen minuutin kuluessa
seuraavissa tapauksissa:
sen jälkeen kun ajoneuvon
sytytysvirta on kytketty ON-asentoon;
kun kuljettajan ovi avataan.Välimatkamittari
Välimatkamittari voi laskea kahden
matkan kokonaispituuden.
Ensimmäinen matka lasketaan kohtaan
"Trip A" ja toinen kohtaan "Trip B".
Esimerkiksi "Trip A" voi laskea matkan
aloituspisteestä lähtien ja "Tip B" voi
laskea matkan tankkauspisteestä
eteenpäin.
Käytä tätä mittaria välimatkojen
mittaamiseen sekä polttoaineen
kulutuksen laskemiseen.
Jos polttoaineen kulutustiedot nollataan
käyttämällä polttoaineenkulutuksen
valvontamittaria tai Trip A nollataan
osamatkamittarilla
polttoaineenkulutuksen ja ajomatkan
synkronointitoiminnon ollessa päällä,
polttoaineen kulutustiedot ja Trip A
-osamatkatiedot nollautuvat
samanaikaisesti.
HUOMAUTUS Vain osamatkamittarit
laskevat kilometrien (mailien)
kymmenesosat.
Välimatkamittarin nollaus
Välimatkamittari nollautuu, jos
virransyöttö katkeaa (palanut sulake tai
akun irrottaminen) tai jos ajoneuvoa
ajetaan yli 9999,9 km (mailia).
KOJETAULUN VALAISTUS
Kirkkauden säätö
Mittariston kirkkautta ja kojelaudan
valaistusta voi säätää pyörittämällä
säädintä 1
kirkkaus laskee,kun säädintä
kierretään vasemmalle. Kun säädin on
kierretty ääriasentoon, järjestelmä antaa
äänimerkin;
kirkkaus nousee,kun säädintä
kierretään oikealle.
Himmennyksen peruminen
Sytytysvirran ollessa ON-asennosa,
kierrä säädintä oikealle, kunnes kuulet
äänimerkin ja kojetaulu himmenee. Jos
kojetaulun näkyvyys heikkenee
ympäristön kirkkaan valon vuoksi,
peruuta valon himmennys.
Kun valaistuksen himmennys perutaan,
kojetaulua ei voi himmentää, vaikka
seisontavalot kytketään päälle. Kun
48
MITTARISTON TUNTEMINEN

valaistuksen himmennys perutaan,
keskusnäyttö siirtyy pysyvään
päiväsajan näyttöön.
TRIPPITIETOKONE JA
INFO-KYTKIN
Seuraavat tiedot voi valita painamalla
INFO-kytkintä kuva 53, kun sytytysvirta
on kytketty päälle:
Maksimiajomatka jäljellä olevalla
polttoaineella (arvio, kuinka pitkälle voit
ajaa käytettävissä olevalla polttoaineella)
Keskimääräinen polttoaineenkulutus
Tämänhetkinen polttoaineenkulutus
Auton keskinopeus
Auton nopeusvaroitus.
Jos sinulla on ongelmia
osamatkatietokoneen kanssa, ota
yhteyttä Abarth-jälleenmyyjään.Auton nopeusvaroitustila
Tässä tilassa voi nähdä auton
nopeusvaroituksen. Voit muuttaa auton
nopeusasetuksia, missä varoitus
laukeaa.
VAROITUS Auton nopeusvaroitus
aktivoituu samaan aikaan, kun
äänimerkki kuuluu. Auton säädetty
nopeus välkkyy monta kertaa.
Auton nopeusvaroituksen voi säätää
INFO-kytkimellä.
Auton nopeusvaroituksen voi säätää
välille 30 ja 250 km/h.
VAROITUS Säädä auton nopeus aina
sen maan/kaupungin lakien ja
määräysten mukaan, missä autoa
ajetaan. Auton nopeus on tarkistettava
käyttäen nopeusmittaria.
Auton nopeusvaroituksen voi säätää
seuraavalla menettelytavalla:
Paina INFO-kytkintä nähdäksesi
auton nopeusvaroitustilan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kolmas numero
(sataluvun paikka) kuva 54.
Paina INFO-kytkintä ja säädä kolmas
numero (sataluvun paikka) haluttuun
auton nopeuteen. Numeroarvo vaihtuu
joka kerta, kun INFO-painiketta
painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kaksi alinta
lukua (kymmenien ja yksiköiden paikka)
kuva 55.
530620500-122-001AB
5405020110-121-002
5505020110-121-003
49

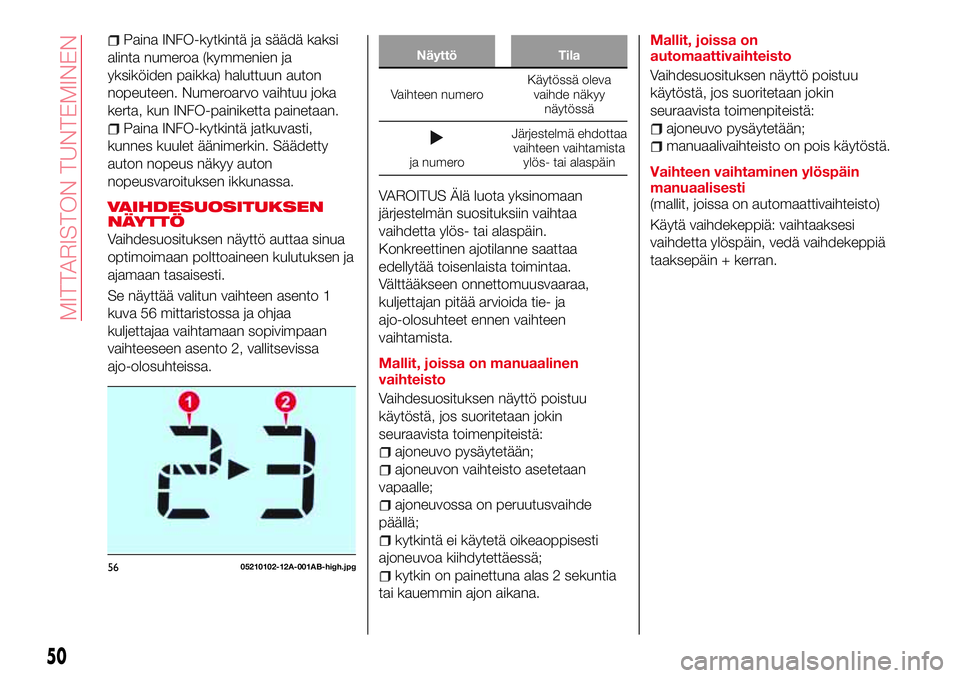

Paina INFO-kytkintä ja säädä kaksi
alinta numeroa (kymmenien ja
yksiköiden paikka) haluttuun auton
nopeuteen. Numeroarvo vaihtuu joka
kerta, kun INFO-painiketta painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Säädetty
auton nopeus näkyy auton
nopeusvaroituksen ikkunassa.
VAIHDESUOSITUKSEN
NÄYTTÖ
Vaihdesuosituksen näyttö auttaa sinua
optimoimaan polttoaineen kulutuksen ja
ajamaan tasaisesti.
Se näyttää valitun vaihteen asento 1
kuva 56 mittaristossa ja ohjaa
kuljettajaa vaihtamaan sopivimpaan
vaihteeseen asento 2, vallitsevissa
ajo-olosuhteissa.
Näyttö Tila
Vaihteen numeroKäytössä oleva
vaihde näkyy
näytössä
ja numeroJärjestelmä ehdottaa
vaihteen vaihtamista
ylös- tai alaspäin
VAROITUS Älä luota yksinomaan
järjestelmän suosituksiin vaihtaa
vaihdetta ylös- tai alaspäin.
Konkreettinen ajotilanne saattaa
edellytää toisenlaista toimintaa.
Välttääkseen onnettomuusvaaraa,
kuljettajan pitää arvioida tie- ja
ajo-olosuhteet ennen vaihteen
vaihtamista.
Mallit, joissa on manuaalinen
vaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
ajoneuvon vaihteisto asetetaan
vapaalle;
ajoneuvossa on peruutusvaihde
päällä;
kytkintä ei käytetä oikeaoppisesti
ajoneuvoa kiihdytettäessä;
kytkin on painettuna alas 2 sekuntia
tai kauemmin ajon aikana.Mallit, joissa on
automaattivaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
manuaalivaihteisto on pois käytöstä.
Vaihteen vaihtaminen ylöspäin
manuaalisesti
(mallit, joissa on automaattivaihteisto)
Käytä vaihdekeppiä: vaihtaaksesi
vaihdetta ylöspäin, vedä vaihdekeppiä
taaksepäin + kerran.
50
MITTARISTON TUNTEMINEN

VAROITUSVALOT JA -VIESTIT
VAROITUS Varoitusvalo palaa mittaristossa yhdessä aiheeseen liittyvän vikailmoituksen ja/tai mahdollisen merkkiäänen kanssa.
Vikailmoitukset ovat lyhyitä varoituksia, ja näin ollen niitä ei saa pitää perusteellisina ja/tai vaihtoehtoisina Käyttö- ja
huoltokäsikirjassa esitettyihin tietoihin. Suosittelemme, että luet huolellisesti kyseisen käsikirjan kaikissa tapauksissa.
Vikailmoituksen yhteydessä katso tässä osiossa esitetyt tiedot.
VAROITUS Vikailmoitukset on jaettu kahteen kategoriaan: vakaviin ja vähemmän vakaviin vikoihin. Vakavat viat osoitetaan
pitkällä ja toistuvalla "varoitusjaksolla". Vähemmän vakavat viat osoitetaan lyhyemmällä "varoitusjaksolla". Molempien
kategorioiden varoitusjaksot voidaan keskeyttää. Mittariston varoitusvalo palaa, kunnes vian syy on korjattu.
Varoituksen sisältö voidaan tarkistaa audiojärjestelmästä.
Versiot, joissa on 7” radio
Toimi seuraavasti:
Jos varoitusvalo palaa, valitse kuvakepäänäytöltä nähdäksesi sovellukset;
valitse “Varoitukset” nähdäksesi voimassa olevat varoitukset;
valitse varoitus nähdäksesi tarkempia tietoja siitä.
51

Seuraaville varoitus-/osoitinvaloille:
Päävaroitusvalo
Jarrujärjestelmän varoitusvalo
ABS-varoitusvalo
Latausjärjestelmän varoitusvalo
Moottoriöljyn varoitusvalo
Moottorin tarkistusvalo
Moottorin jäähdytysnesteen korkean
lämpötilan varoitusvalo
Automaattivaihteiston varoitusvalo
Ohjaustehostimen toimintahäiriön
merkkivalo
Turvatyynyn/turvavyön
esikiristinjärjestelmän varoitusvalo
Aktiivisen konepellin varoitusvalo
Vähäisen polttoainemäärän
varoitusvalo
Turvavyön varoitusvalo
Turvavyön varoitusvalo
Raollaan olevan oven varoitusvalo
Pesunesteen vähäisen määrän
varoitusvalo
Rengaspaineen valvontajärjestelmän
varoitusvalo (Tyre Pressure Monitoring
System)
AVAIN-varoitusvalo
LED ajovalon AVAIN-varoitusvalo
Kiintoavainmerkkivalo
TCS/DSC-merkkivalo
DSC OFF -merkkivalo
Turvamerkkivalo
Matkustajan turvatyynyn pois
kytkennän merkkivalo (jos varusteena)Valo syttyy toiminnan tarkistamiseksi,
kun virta kytketään päälle, se sammuu
muutaman sekunnin kuluttua tai kun
moottori käynnistetään. Jos valo ei syty
tai jää päälle, ota yhteys Abarth-
jälleenmyyjään.
Vain "Jarrujärjestelmän
varoitusvalolle": valo palaa jatkuvasti,
kun seisontajarru on päällä.
52
MITTARISTON TUNTEMINEN

KOJETAULUN VAROITUSVALOT
Punaiset varoitusvalot
Varoitusvalo Mitä se tarkoittaa
SEISONTAJARRUN VAROITUS - VALOJEN TARKASTUKSEN VAROITUS / MATALAN
JARRUNESTETASON VAROITUS
Seisontajarrun varoitus/valojen tarkastuksen varoitus
Valo syttyy, kun seisontajarrua käytetään ja sytytysvirta kytketään asentoon START tai ON. Se
sammuu, kun seisontajarru vapautetaan kokonaan.
Matalan jarrunesteen tason varoitus
Jos jarrujen varoitusvalo jää päälle, vaikka seisontajarru vapautetaan, jarrunesteen taso voi olla
matala tai jarrujärjestelmässä voi olla vika. Pysäytä ajoneuvo välittömästi turvalliseen paikkaan
heti ja ota yhteys Abarth-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, kun jarrujärjestelmän varoitusvalo palaa. Ota yhteys Abarth-
jälleenmyyjään mahdollisimman pian tarkastuttaaksesi jarrut. On vaarallista ajaa, kun
jarrujärjestelmän varoitusvalo palaa. Se ilmoittaa, että jarrut eivät ehkä toimi lainkaan tai ne voivat
pettää koska tahansa. Jos valo jää päälle, sen jälkeen, kun seisontajarru on vapautettu täysin,
jarrut on tarkastettava perusteellisesti.
TÄRKEÄÄ Sen lisäksi jarrutusteho voi laskea niin, että jarrupoljinta on painettava tavallista
voimakkaammin auton pysäyttämiseksi.
Pysäytä auto turvalliseen paikkaan heti ja ota yhteys Abarth-jälleenmyyjään.
EBD (elektroninen jarrutehon jako) -JÄRJESTELMÄN VAROITUS
Jos EBD (elektroninen jarrutehon jako) -ohjausyksikkö määrittää, että jotkin osat toimivat
virheellisesti, ohjausyksikkö voi sytyttää jarrujärjestelmän ja ABS-järjestelmän varoitusvalon yhtä
aikaa. Ongelman aiheuttaja on todennäköisesti elektroninen jarrutehon jakojärjestelmä. Pysäytä
auto turvalliseen paikkaan heti ja ota yhteys Abarth-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, jos jarrujärjestelmän ja ABS-järjestelmän varoitusvalo palavat yhtä aikaa.
Ota yhteys Abarth-jälleenmyyjään mahdollisimman pian tarkastuttaaksesi jarrut. On vaarallista
ajaa autoa, jos jarrujärjestelmän ja ABS-järjestelmän varoitusvalo palavat yhtä aikaa. Jos
molemmat valot palavat, takapyörät voivat lukkiutua nopeammin hätäjarrutuksessa, kuin
normaalitilanteessa.
LATAUSJÄRJESTELMÄN VAROITUSVALO
Jos tämä varotusvalo syttyy ajon aikana, se tarkoittaa, että laturissa tai latausjärjestelmässä on
toimintahäiriö. Aja tienreunaan ja pysäköi ajoneuvo sivuun. Pysäytä auto turvalliseen paikkaan
heti ja ota yhteys Abarth-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, kun latausjärjestelmän varoitusvalo palaa, sillä moottori voi sammua
yllättäen.
53

Varoitusvalo Mitä se tarkoittaa
MOOTTORIÖLJYN VAROITUSVALO
Tämä varoitusvalo varoittaa matalasta moottoriöljyn paineesta.
TÄRKEÄÄ Älä anna moottorin käydä, jos moottoriöljyn taso on matala. Muuten moottorille voi
aiheutua suuria vahinkoja.
Jos valo syttyy tai varoitusviesti tulee näyttöön ajon aikana:
aja tienreunaan ja pysäköi auto heti tasaiselle maalle.
Sammuta moottori ja odota 5 minuuttia, jotta öljy valuu takaisin öljypohjaan.
Tarkasta moottoriöljyn taso. Jos taso on alhainen, lisää tarvittava määrä moottoriöljyä, mutta
varo, että et täytä liikaa.
Käynnistä moottori ja tarkista varoitusvalo.TÄRKEÄÄ Älä anna moottorin käydä, jos moottoriöljyn taso on matala. Muuten moottorille voi
aiheutua suuria vahinkoja.
Jos valo palaa edelleen, vaikka moottoriöljyn taso on normaali tai olet lisännyt öljyä, sammuta
moottori heti ja ota yhteys Abarth-jälleenmyyjään.
OVI RAOLLAAN -VAROITUSVALO
Valo syttyy, jos ovea ei ole suljettu sammuu kunnolla.
Sulje ovi huolella.
54
MITTARISTON TUNTEMINEN
