2016 Abarth 124 Spider Käyttö- ja huolto-ohjekirja (in Finnish)

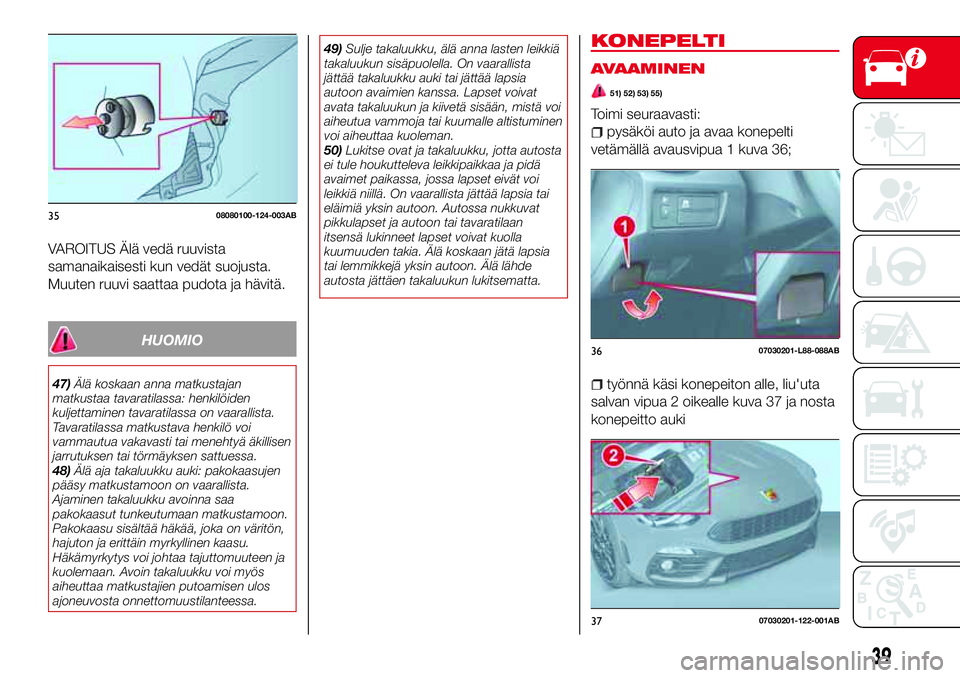

VAROITUS Älä vedä ruuvista
samanaikaisesti kun vedät suojusta.
Muuten ruuvi saattaa pudota ja hävitä.
HUOMIO
47)Älä koskaan anna matkustajan
matkustaa tavaratilassa: henkilöiden
kuljettaminen tavaratilassa on vaarallista.
Tavaratilassa matkustava henkilö voi
vammautua vakavasti tai menehtyä äkillisen
jarrutuksen tai törmäyksen sattuessa.
48)Älä aja takaluukku auki: pakokaasujen
pääsy matkustamoon on vaarallista.
Ajaminen takaluukku avoinna saa
pakokaasut tunkeutumaan matkustamoon.
Pakokaasu sisältää häkää, joka on väritön,
hajuton ja erittäin myrkyllinen kaasu.
Häkämyrkytys voi johtaa tajuttomuuteen ja
kuolemaan. Avoin takaluukku voi myös
aiheuttaa matkustajien putoamisen ulos
ajoneuvosta onnettomuustilanteessa.49)Sulje takaluukku, älä anna lasten leikkiä
takaluukun sisäpuolella. On vaarallista
jättää takaluukku auki tai jättää lapsia
autoon avaimien kanssa. Lapset voivat
avata takaluukun ja kiivetä sisään, mistä voi
aiheutua vammoja tai kuumalle altistuminen
voi aiheuttaa kuoleman.
50)Lukitse ovat ja takaluukku, jotta autosta
ei tule houkutteleva leikkipaikkaa ja pidä
avaimet paikassa, jossa lapset eivät voi
leikkiä niillä. On vaarallista jättää lapsia tai
eläimiä yksin autoon. Autossa nukkuvat
pikkulapset ja autoon tai tavaratilaan
itsensä lukinneet lapset voivat kuolla
kuumuuden takia. Älä koskaan jätä lapsia
tai lemmikkejä yksin autoon. Älä lähde
autosta jättäen takaluukun lukitsematta.
KONEPELTI
AVAAMINEN
51) 52) 53) 55)
Toimi seuraavasti:
pysäköi auto ja avaa konepelti
vetämällä avausvipua 1 kuva 36;
työnnä käsi konepeiton alle, liu'uta
salvan vipua 2 oikealle kuva 37 ja nosta
konepeitto auki
3508080100-124-003AB
3607030201-L88-088AB
3707030201-122-001AB
39

irrota tuki 3 kuva 38 pidikkeestä ja
aseta se pehmustetulle alueelle 4
kuva 39 ja paina se nuolen osoittamaan
tuen kiinnitysaukkoon konepellin
pitämiseksi auki.
SULKEMINEN
54)
Toimi seuraavasti:
tarkista konepeiton alla, että kaikki
täyttökorkit ovat paikallaan ja ettäylimääräiset esineet (esim. työkalut ja
öljykanisterit) on poistettu
nosta konepeitto, tartu tukikepin
pehmustettuun osaan ja irrota tukikeppi
kiinnityspidikkeestä. Tarkista ennen
konepeiton sulkemista, että tukikeppi
on tukevasti kiinnikkeessä
laske konepeitto hitaasti noin
20 sentin korkeuteen ja anna sen sitten
pudota alas.
VAROITUS Älä käytä konepeiton
sulkemiseen liiallista voimaa, älä
esimerkiksi paina sitä koko kehosi
painolla. Muutoin konepeitto voi
vääntyä.
HUOMIO
51)Suorita nämä toiminnot ainoastaan
auton ollessa paikallaan.
52)Konepelti voi pudota yhtäkkisesti, jos
tukitankoa ei aseteta oikeaan asentoon.
53)Nosta konepeltiä molemmilla käsillä.
Ennen nostamista tarkista, että
tuulilasinpyyhkimen varsia ei ole nostettu
tuulilasista, että ajoneuvo seisoo paikallaan
ja että seisontajarru on kytketty.
54)Tarkista aina, että konepelti on kiinni ja
tukevasti lukittuna paikalleen. Konepeitto,
joka ei ole kiinni ja tukevasti lukittu
paikalleen, on vaarallinen, sillä se voi
avautua yllättäen ajoneuvon liikkuessa ja
peittää kuljettajan näkyvyyden, mikä voi
johtaa vakavaan onnettomuuteen.55)Jos ajoneuvossa on aktiivinen
konepeitto: älä vedä konepeiton
avausvipua aktiivisen konepeiton
aktivoitumisen jälkeen. Avausvivun
vetäminen aktiivisen konepellin ollessa
toiminnassa on vaarallista, sillä se nostaa
konepeltiä korkeammalle ja peittää
näkyvyyden. Konepeltiä ei voi myöskään
laskea manuaalisesti; älä siis yritä painaa
konepeltiä takaisin alas voimaa käyttäen.
Muutoin konepelti voi vääntyä tai saatat
loukkaantua. Jos aktiivinen konepeitto on
aktivoitunut, ota yhteys Abarth-
jälleenmyyjään.
3807030201-130-888AB
3907030201-123-002AB
40
AJONEUVOOSI TUTUSTUMINEN

TAITTUVA KATTO
(KANGASKATTO)
TAITTUVAN KATON
LASKEMINEN
VAROITUS Älä istu avoimen taittuvan
katon päällä. Taittuva katto voi
vahingoittua tai voit pudota ja
loukkaantua.
Toimi seuraavasti:
Varmista, että seisontajarru on päällä.
Jos moottori on käynnissä, sammuta
se.
Varmista, että alueelle, johon taittuva
katto vetäytyy, ei ole asetettu esineitä.
Työnnä lukituksen vapautuspainike 1
kuva 40 eteenpäin (punainen merkki
2 näkyvissä) ja avaa katon lukitus
vetämällä katon salvan vipu 3
kuva 41 taakse.
Irrota haka 4 kiinnityspisteestä 5
kuva 42.VAROITUS Jos sähköikkunat eivät
laskeudu automaattisesti, avaa ne
kokonaan.
seiso ajoneuvon ulkopuolella, pitele
taittuvaa kattoa etureunan 6
kuva 43 suuntaisesti ja vedä se
ajoneuvon takaosaa kohti
4004110102-L36-006AB
4104110102-L21-001AB
4204110102-L22-002AB
41

VAROITUS Voit laskea taittuvan katon
ajoneuvon sisältä käsin käyttämällä
taittuvan katon kahvoja 6 kuva 43.
työnnä taittuva katto ajoneuvon
perää kohti ja taita se painaen
takaikkunaa kevyesti kädelläsi;
kun taittuvan katon takaosa on
painettu alas, paina etuosaa, kunnes
kuulet vivun napsahtavan kuva 44.
Tarkista, että taittuva katto on tukevasti
kiinni, heiluttamalla sitä kevyesti.
TAITTUVAN KATON
NOSTAMINEN
Toimi seuraavasti:
Varmista, että seisontajarru on päällä.
Jos moottori on käynnissä, sammuta
se.
nosta vapautuskytkin 1 ylös
avataksesi lukituksen 1 kuva 45
Seiso ajoneuvon ulkopuolella ja pidä
kangaskaton etureunasta kiinni ja vedä
sitä ajoneuvon etuosaa kohti.
VAROITUS Jos sähköikkunat eivät
laskeudu automaattisesti, avaa ne
kokonaan.
VAROITUS Käytä kangaskaton kahvoja
2 kuva 46, jos haluat sulkea katon
ajoneuvon sisältä.
istu istuimella ja ota kiinni katon
kahvoista 3 kuva 47 ja paina kattoa
tuulilasia vasten. Varmista, että
4304110102-123-002AB
4404110102-126-001AB
4504110103-121-004-1AB
4604110103-L23-002AB
42
AJONEUVOOSI TUTUSTUMINEN

iskurivipu 4 kiinnittyy ankkuriin 5, liikuta
yläsalpaa hitaasti ja työnnä sitten
yläsalpaa ylöspäin, kunnes salpa
lukittuu paikalleen.
VAROITUS Jos katto ei ole lukittu
kunnolla ajon aikana, se saattaa
vaurioitua. Jos punainen merkkivalo
palaa lukituksen vapautuspainikkeessa ,
kattoa ei ole lukittu. Lukittuasi katon,
tarkista että punainen merkkivalo 6
kuva 48 ei näy (7 = lukittu/8=ei
lukittu).VAROITUS Älä ruiskuta vettä
ikkunoiden tai kangaskaton saumojen
läheisyydessä puhdistaessasi kattoa
liasta vedellä. Vettä saattaa päästä
ajoneuvon sisätiloihin (katso kohta
"Kangaskaton huolto" kappaleessa
"Huolto ja kunnossapito").
TAITTUVAN KATON
VAROTOIMET
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Poista lehdet ja muu aines, jota
taittuvalle katolle ja sen ympärille voi
kertyä. Jos lehdet ja muu aines tukkivat
poistosuodattimen, autoon voi päästä
vettä. Puhdista poistosuodatin ainakin
kerran vuodessa.
Ennen taittuvan katon avaamista on
varmistettava, että takaikkunan
huurteenpoisto on sammutettu. Muuten
huurteenpoistajan synnyttämä lämpövoi vahingoittaa avattavan katon
materiaalia.
Ennen taittuvan katon laskemista on
pysäköitävä turvalliseen paikkaan tien
reunaan tasaiselle pinnalle.
Varmista, että taittuvalla katolla tai
takaikkunan luona ei ole mitään ennen
taittuvan katon nostamista tai
laskemista.
Jopa pienet esineet voivat aiheuttaa
haittaa ja vahinkoja.
Kun lasket taittuvan katon alas,
varmista, että tuuli ei voi puhaltaa auton
sisällä olevia tavaroita pois.
Järjestä kaikki irtain tavara suojaan,
ennen kuin ajat katto alhaalla.
Välttääksesi murtovarkaudet tai
ilkityöt ja varmistaaksesi matkustamon
pysyvän kuivana taitettava katto on
suljettava turvallisesti ja molemmat ovat
on lukittava ennen autosta poistumista.
Älä aja automaattipesulan läpi, se voi
vahingoittaa taitettavaa kattoa.
Älä nosta tai laske taitettavaa kattoa,
kun lämpötila on alle 5 °C (41 °F), se voi
vahingoittaa taitettavan katon
materiaalia.
Pehmeä taitettava katto on
valmistettu korkealuokkaisesta
materiaalista ja jos sitä ei hoideta
kunnolla, materiaali voi kovettua,
tahraantua tai menettää kiiltonsa.
Älä laske taitettavaa kattoa alas, kun
se on märkä. Jos taitettava katto kuivaa
4704110103-L24-003AB
4804110103-124-001AB
43

ollessaan taitettuna, se vaurioituu ja
homehtuu.
Taitettavan katon laskeminen alas
märkänä voi myös johtaa veden
valumiseen matkustamoon.
Älä nosta tai laske taitettavaa kattoa
kovalla tuulella, sillä se voi vaurioittaa
taitettavaa kattoa tai aiheuttaa
odottamattoman onnettomuuden.
Sähköikkunat laskeutuvat
automaattisesti taittuvan katon
avautuessa/sulkeutuessa. Tämä on
kuitenkin toimivuutta parantava
normaali toiminto, ei merkki
ongelmasta. Jos ajoneuvon akku on
irrotettu huoltoa varten tai muusta
syystä, sähköikkunat eivät laskeudu
automaattisesti. Jos sähköikkunat eivät
laskeudu, ikkunoiden automaattinen
avaus-/sulkemismekanismi on
säädettävä uudelleen.
Tuulensuoja vähentää matkustamoon
takaapäin tulevaa ilmavirtaa ajettaessa
taittuva katto laskettuna.
HUOMIO
56)Ennen ajoneuvon käynnistämistä,
varmista, että taittuva katto on lukittu
kunnolla.57)Istu paikallasi turvavyö asianmukaisesti
kiinnitettynä, kun ajoneuvo liikkuu:
ajoneuvossa seisominen taikka taittuvan
katon säilytysalueella tai keskikonsolilla
istuminen ajoneuvon liikkuessa on
vaarallista. Voit vammautua tai jopa kuolla,
jos ajoneuvo tekee äkkinäisiä liikkeitä tai
törmää.
58)Älä laita käsiä tai sormia
kiinnitysmekanismin väliin avatessasi tai
sulkiessasi taittuvaa kattoa: käsien tai
sormien vieminen lähelle
kiinnitysmekanismeja on vaarallista. Kädet
tai sormet saattavat jäädä mekanismin
väliin ja vahingoittua.
59)Toimi varovasti kangaskaton
asennuksessa/poistamisessa vahinkojen ja
tapaturmien välttämiseksi.
60)Pidä lapset loitolla kangaskaton
liikealueelta kattoa asennettaessa/
irrotettaessa.
VAROITUS
12)Vahinkojen välttämiseksi älä koskaan
avaa kangaskattoa, jos siinä on lunta tai
jäätä.
13)Kuormia ei voida tällöin kiinnittää
katolle.
14)Lintujen jätökset ja kasvien pihka on
pestävä pois kangaskatosta välittömästi,
sillä se voivat vahingoittaa kangasta.
15)Älä koskaan käytä
korkeapesujärjestelmiä.
16)Höyry- tai painepesuria käytettäessä
säilytä riittävä etäisyys ja pidä lämpötila alle
60 °C:ssa. Liian läheltä tai liian korkealla
paineella peseminen voi aiheuttaa vahinkoa,
muutoksia ja veden tihkumista sisään.17)Vesisuihkua käytettäessä suuntaa se
poispäin kangaan reunoista ja tuulilasin
ympäriltä veden sisääntihkumisen
estämiseksi.
18)Älä koskaan käytä alkoholia, petroolia,
kemiallisia tuotteita, puhdistusaineita,
tahranpoistajia, vahaa, liuotinaineita tai
"pese ja kiillota" -tuotteita.
19)Huuhtele välittömästi saippua pois
tahrojen ja läikkien estämiseksi. Toista
menettely tarvittaessa.
20)Hyvien tulosten saamiseksi noudata
vettä eristävän tuotteen pakkauksen ohjeita.
21)Kangaskaton kumitiivisteet on pestävä
ainoastaan vedellä. Jos tiivisteet ovat kuivat
tai tarttuvat kiinni, levitä niille talkkijauhetta
tai erityisesti kumille tarkoitettuja tuotteita
(silikonisuihke).
44
AJONEUVOOSI TUTUSTUMINEN

MITTARISTON TUNTEMINEN
Tämä osio käsikirjaa antaa ajoneuvon
omistajalle kaiken tarvittavan tiedon,
jonka hän tarvitsee ymmärtääkseen,
tulkitakseen ja käyttääkseen mittariston
toimintoja oikein.OHJAUSPANEELI JA SEN
TOIMINNOT................46
VAROITUSVALOT JA -VIESTIT....51
45

OHJAUSPANEELI JA SEN TOIMINNOT
1. Matkamittari/Osamatkamittari ja osamatkamittarin painike/Kojelaudan valaistus - 2. Kierroslukumittari - 3. Nopeusmittari -
4. Automaattivaihteiston näyttö - 5. Matkamittari/Välimatkamittari/Moottorin jäähdytysjärjestelmän lämpötila/Polttoainemittari/
Ulkolämpötila/Nopeudenrajoitin/Vakionopeudensäädin/Näytön vaihto
4905020103-121-001AB
46
MITTARISTON TUNTEMINEN
