2016 Abarth 124 Spider Käyttö- ja huolto-ohjekirja (in Finnish)

kuva 104. Tarkkaile auton ympäristöä
edelleen ja pysähdy parhaaseen
asentoon (jos pysäköintiruudussa on
jakoviivoja, tarkista, että ajoneuvon
leveyden ohjausviivat ovat samassa
linjassa niiden kanssa).
Kun valintavipu tai vaihdevipu on
siirretty peruutusasennosta (R) toiseen
valintavivun tai vaihdevivun asentoon,
näyttö palautuu edelliseen näyttöön.HUOMAUTUS
Koska näytettävän kuvan ja todellisten
olosuhteiden välillä voi olla eroa, kuten
kuvataan seuraavassa, tarkista aina
turvallisuus ajoneuvon takana ja
ympäröivällä alueella omin silmin:Näytöllä näkyvässä pysäköintiruudun
(tai autotallin) kuvassa perän sijainti ja
etäisyyden ohjausviivat saattavat olla
kohdakkain, mutta todellisuudessa ne
eivät ehkä ole kohdakkain.
Kun pysäköidään pysäköintiruutuun,
jossa on jakoviiva vain pysäköintiruudun
yhdellä puolella, monitorissa jakoviiva ja
ajoneuvon leveyden ohjausviiva
saattavat olla kohdakkain, mutta
todellisuudessa ne eivät ehkä ole
kohdakkain.
KUVANLAADUN
SÄÄTÄMINEN
160)
Voidaan suorittaa kuvanlaadun säätö,
kun valintavipu tai vaihdevipu on
peruutusasennossa (R).
On olemassa neljä asetusta, joita
voidaan säätää mukaan lukien kirkkaus,
kontrasti, sävy ja väri. Säädettäessä,
kiinnitä riittävästi huomiota ajoneuvon
ympäristöihin:
valitse näytön kuvavalitse haluamasi välilehden kohta
säädä kirkkaus, kontrasti, sävy tai
väri käyttäen liukukytkintä. Jos haluatnollata, paina reset-painiketta
valitse näytön kuvake sulkeaksesi
välilehden.
VAROITUS Taustamonitorin
kuvanlaadun säätö on aina suoritettava
ajoneuvo pysähdyksissä. Älä säädä
taustamonitorin kuvanlaatua ajaessasi.
Taustamonitorin kuvanlaadun (kirkkaus,
kontrasti, väri ja sävy) säätäminen ajon
aikana on vaarallista, koska se häiritsee
kuljettajan keskittymistä ja saattaa näin
johtaa vakaviin onnettomuuksiin.
10407080913-990-990AB
10507080914-111-111
127

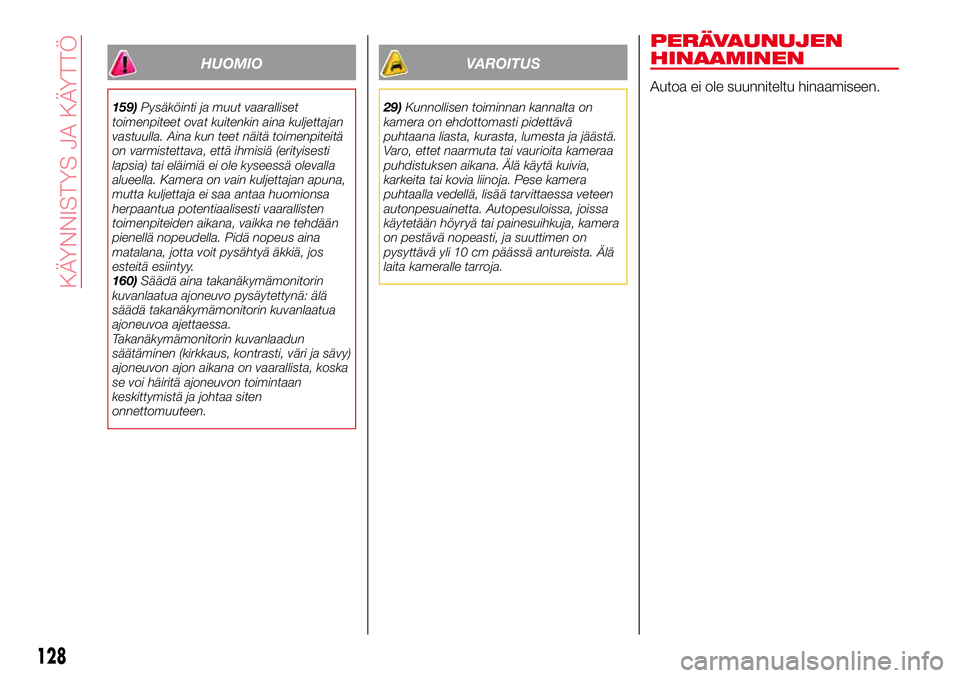

HUOMIO
159)Pysäköinti ja muut vaaralliset
toimenpiteet ovat kuitenkin aina kuljettajan
vastuulla. Aina kun teet näitä toimenpiteitä
on varmistettava, että ihmisiä (erityisesti
lapsia) tai eläimiä ei ole kyseessä olevalla
alueella. Kamera on vain kuljettajan apuna,
mutta kuljettaja ei saa antaa huomionsa
herpaantua potentiaalisesti vaarallisten
toimenpiteiden aikana, vaikka ne tehdään
pienellä nopeudella. Pidä nopeus aina
matalana, jotta voit pysähtyä äkkiä, jos
esteitä esiintyy.
160)Säädä aina takanäkymämonitorin
kuvanlaatua ajoneuvo pysäytettynä: älä
säädä takanäkymämonitorin kuvanlaatua
ajoneuvoa ajettaessa.
Takanäkymämonitorin kuvanlaadun
säätäminen (kirkkaus, kontrasti, väri ja sävy)
ajoneuvon ajon aikana on vaarallista, koska
se voi häiritä ajoneuvon toimintaan
keskittymistä ja johtaa siten
onnettomuuteen.
VAROITUS
29)Kunnollisen toiminnan kannalta on
kamera on ehdottomasti pidettävä
puhtaana liasta, kurasta, lumesta ja jäästä.
Varo, ettet naarmuta tai vaurioita kameraa
puhdistuksen aikana. Älä käytä kuivia,
karkeita tai kovia liinoja. Pese kamera
puhtaalla vedellä, lisää tarvittaessa veteen
autonpesuainetta. Autopesuloissa, joissa
käytetään höyryä tai painesuihkuja, kamera
on pestävä nopeasti, ja suuttimen on
pysyttävä yli 10 cm päässä antureista. Älä
laita kameralle tarroja.
PERÄVAUNUJEN
HINAAMINEN
Autoa ei ole suunniteltu hinaamiseen.
128
KÄYNNISTYS JA KÄYTTÖ

HÄTÄTAPAUKSESSA
Onko rengas puhjennut tai lamppu
palanut?
Matkalla voi sattua ongelmia koska
tahansa.
Hätätapaussivut auttavat sinua
hoitamaan kriittiset tilanteet itsenäisesti
ja rauhallisesti.
Hätätapauksissa suosittelemme
soittamista takuukirjasen
ilmaisnumeroon.
Voit myös soittaa yleiseen tai oman
maasi ilmaisnumeroon lähimpään
jälleenmyyjään löytämiseksi.HÄTÄVILKUT...............130
LAMPUN VAIHTAMINEN.......130
SULAKKEIDEN VAIHTAMINEN. . . .139
RENKAAN KORJAUSSARJA.....146
KAAPELIKÄYNNISTYS.........151
AUTON HINAAMINEN.........153
HINAUS HÄTÄTA PAUKSISSA. . . .154
129

HÄTÄVILKUT
OHJAIMET
Paina painiketta
kuva 106 sytyttääksesi/sammuttaaksesi
hätävilkut.
Paina hätävilkkujen painiketta, kaikki
suuntavilkut alkavat vilkkua. Kojetaulun
hätävilkkujen merkkivalo
ja
vilkkuvat yhtä aikaa.
HÄTÄVILKKUJÄR
JESTELMÄ
Järjestelmä sammuu, kun järjestelmä
määrittää, että jarrupoljin on päästetty
ylös tai hätäjarrutusta vaativa tilannetta
ei enää ole auton hidastuneesta
nopeudesta päätellen.
Jos järjestelmä päättelee, että tällainen
tilanne on meneillään, hätävilkut
vilkkuvat kaikissa suunnissavaroittaakseen takana seuraavalle
kuljettajalle, että auto jarruttaa
voimakkaasti.
Tämä järjestelmä on suunniteltu
määrittämään, painatko jarrua
voimakkaammin kuin
normaalijarrutuksessa, kuten
hätäjarrutusta vaativassa tilanteessa.
Jos pysäytät auton, kun kaikkia sen
suuntavilkut vilkkuvat nopeasti, nopea
vilkkuminen tasaantuu normaalille
vilkkumistasolle.
Hätävilkkujärjestelmä ei toimi, jos auton
nopeus alle 60 km/h.
Jos jarrupoljinta painetaan ajettaessa
liukkaalla tiellä, hätävilkkujärjestelmä voi
toimia ja laukaista kaikki suuntavilkut ja
kaistanvaihdon merkkivalot.
LAMPUN
VAIHTAMINEN
YLEISET OHJEET
161) 162) 163) 164)
30) 31)
Ennen lampun vaihtoa on
tarkastettava, ovatko liitinpinnat
hapettuneet.
Korvaa palaneet lamput saman
tyyppisillä ja -tehoisilla.
Ajovalojen lampun vaihtamisen
jälkeen on tarkistettava sen kohdistus.
lampun vaihtamista varten ota yhteys
Abarth-jälleenmyyjään
käytä vaihtolampun suojusta ja
pakkausta vanhan lampun pitämiseksi
poissa lasten ulottuvilta ja sen
heittämiseksi pois.
Kun lamppu ei toimi enää, ennen sen
vaihtamista on tarkastettava, että
vastaava sulake on ehjä. Lisätietoja
sulakkeiden sijainnista löytyy tämän
kappaleen kohdasta "Jos sulake palaa".
10605031100-L12-001AB
130
H ÄTÄTA PAUKSESSA

VAROITUS Kun irrotat linssejä tai
valoyksiköitä litteäpäisellä
ruuviavaimella, varo, että avain ei joudu
kontaktiin sisäliitinnavan kanssa. Jos
litteäpäinen ruuviavain koskee
liitinnapaan, voi syntyä oikosulku.
VAROITUS Kylmällä tai kostealla säällä,
kovan sateen tai pesun jälkeen
ajovalojen tai takavalojen pinta voi
höyrystyä ja/tai sisälle voi muodostua
kondensaatiotippoja. Tämä on
luonnollinen ilmiö lämpötilan ja
kosteuden erosta lasin sisä- ja
ulkopuolella, se ei siis ole vika eikä
vaaranna valojen toimintaa. Huurre
häviää nopeasti, kun valot kytketään
päälle alkaen lampun keskeltä edeten
kohti reunoja.
131

Ulkovalo
Lamput Tyyppi Teho
Etuasennot(Täys-LED-lamppuversiot)
Full-LED(*)—
(versiot halogeeniajovaloilla) W5W 5 W
Pitkät valot (Täys-LED-lamppuversiot)
Full-LED
(*)—
Pitkät valot/Päiväajovalot (DRL) (versiot halogeeniajovaloilla) H15 55/15 W
Päiväajovalot (DRL) (Täys-LED-lamppuversiot)
Full-LED
(*)—
Lyhyet valot(Täys-LED-lamppuversiot)
Full-LED
(*)—
(versiot halogeeniajovaloilla) H11 55 W
Takasuuntavilkut WY21W 21 W
Sivusuuntavilkut
WY5W
(**)5W
Etusumuvalot H11 55 W
Takavalot
Full-LED
(*)—
Jarruvalot
Full-LED
(*)—
Yläjarruvalo
Full-LED
(*)—
Takasuuntavilkut WY21W 21 W
Takasumuvalo W21W 21 W
Peruutusvalo W21W 21 W
Rekisterikilven valot W5W 5 W
(*) LED on lyhenne sanoista Light Emitting Diode.
(**) Lampun vaihto ei ole mahdollista, koska se on sisäänrakennettu järjestelmään. Vaihda koko yksikkö.
132
H ÄTÄTA PAUKSESSA

Sisävalo
LamppuKategoria
Teho UNECE(*)
Kattovalo 10 —
Takaluukun valo 5 —
(*) UNECE on lyhenne sanoista United Nations Economic Commission for Europe (Yhdistyneiden kansakuntien Euroopan talouskomissio).
133

ULKOVALOJEN
LAMPPUJEN
VAIHTAMINEN
Ajovalot (lyhyet valot)
(versiot halogeenilampuilla)
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että ajovalokytkin on
sammutettu.
irrota kiinnittimet 1
kuva 107 seitsemästä kohdasta ja
osittain kuori lokasuoja 2
käännä suojusta vastapäivään ja
irrota se (eurooppalainen kaukovalo)
(kuva 108 3 = kaukovalo/4=lähivalo),
irrota liitin yksiköstä painamalla
korvaketta liittimessä sormella ja
vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.Ajovalot (kaukovalot)
päiväajovalojen kanssa
(LED-versiot)
Toimi seuraavasti:
jos vaihdat oikeaa lamppua,
käynnistä moottori, käännä ohjauspyörä
täysin oikealle ja sammuta moottori. jos
vaihdat vasenta lamppua, käännä
ohjauspyörä vasemmalle.
Varmista, että ajovalokytkin on
sammutettu.
irrota kiinnittimet 1
kuva 107 seitsemästä kohdasta ja
osittain kuori lokasuoja 2
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
käännä suojusta vastapäivään ja
irrota se (eurooppalainen kaukovalo) (1
kuva 109 = ajovalo/2=seisontavalo /
3 = päiväajovalot), irrota liitin yksiköstä
painamalla korvaketta liittimessä
sormella ja vetämällä liitintä
Käännä kannan ja lampun
kokonaisuutta vastapäivään ja irrota.
Irrota lamppu kannasta.
Asenna uusi lamppu irrotukseen
nähden käänteisessä järjestyksessä.
10708020499-000-003AB
10808020499-000-002AB
134
H ÄTÄTA PAUKSESSA
